TIG680-30AB Silikon-Vergussmasse
- Durchschlagsspannung (V/mm)
- ≥8000
- Dichte (g/cm³)
- 2.95±0.1
- Dielektrizitätskonstante @1MHz
- 6.0~8.0
- Flammschutzklasse
- V-0
- Härte (Shore A)
- 25±5
- Viskosität Komponente A (mPa·s)
- 10000±1000

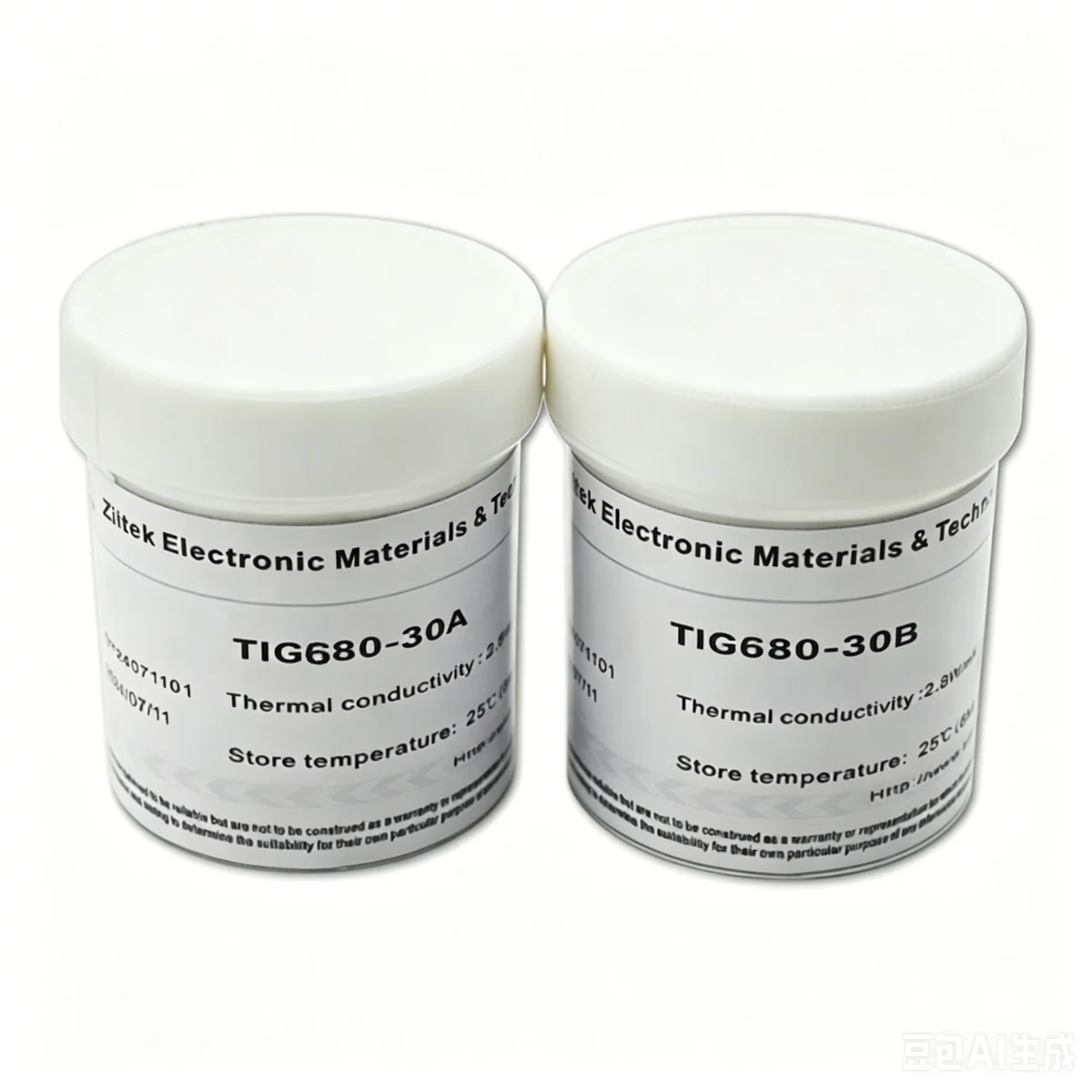

TIG680-30AB – Produktübersicht
Die Serie TIG® 680-30AB ist ein zweikomponentiger Silikon-Vergussklebstoff mit hoher Wärmeleitfähigkeit, der bei Raumtemperatur aushärtet, eine lange Verarbeitungszeit hat und feuerbeständig ist. Er eignet sich besonders für die Versiegelung von Kondensatoren und kleinen elektronischen Geräten. Seine flexiblen, elastischen Eigenschaften bieten eine Dämpfung für die beschichteten Materialien. Die niedrigere Viskosität ermöglicht es dem wärmeleitenden Vergussklebstoff, die Oberfläche vollständiger zu bedecken, was die Effizienz der Wärmeübertragung vom Heizelement oder der gesamten Leiterplatte auf das Metallgehäuse oder die Diffusionsplatte erheblich steigert und somit die Leistungsfähigkeit und Lebensdauer der elektronischen Komponenten verbessert.
TIG680-30AB – Merkmale
Gute Wärmeleitfähigkeit
Gute Isolationsleistung
Gute Elastizität
Geringere Schrumpfung
Niedrige Viskosität, einfaches Entweichen von Gasen
Gute Lösemittelbeständigkeit und Wasserdichtigkeit
Anwendungsbereiche für diesen Typ

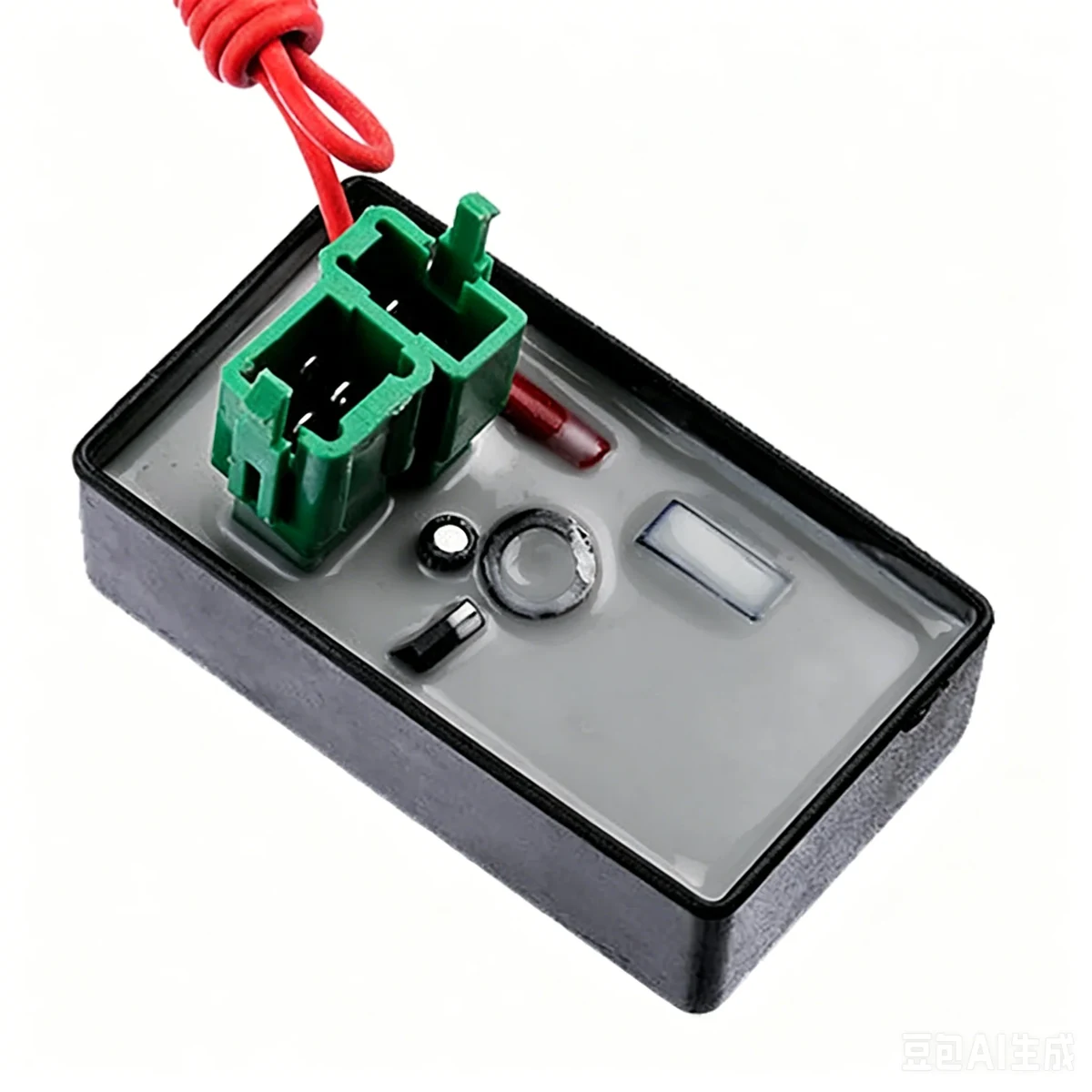

Typische Anwendungsbereiche für dieses Produkt sind industrielle Steuerungen, Transformatoren, Spulen, Verstärker, Hochspannungsgehäuse, Relais, Hochstrom-Anschlusskästen usw., Kühlkörpermontage, Verguss von Thermosensoren, Verguss wärmeleitfähiger Produkte, Wärmeleitung zwischen Batteriezellen und Kühlrohren sowie der Verguss von LEDs und Leistungstreibern.

EV-Akkupacks · OBC · Wechselrichter · BMS
Neue Energien
Batteriemodule für E-Fahrzeuge, Traktionswechselrichter, On-Board-Ladegeräte und die Umwandlung erneuerbarer Energien — Wärmemanagement für Lasten mit hohen Stromzyklen und Anforderungen an die HV-Isolierung.

Antriebe · IGBT · Steuerungen · Sensoren
Elektrowerkzeuge & Steuerungssysteme
Industrielle Steuerungen, Motorantriebe, Leistungsstufen-IGBTs und robuste Module – thermische Interfaces, Abdichtung und Verkapselung für wartungsfreundliche Baugruppen und raue Umgebungen.
TIG680-30AB — Datenblattspezifikationen
Die nachstehenden Werte sind dem offiziellen Datenblatt (PDF: TIG680-30AB-Data-sheet.pdf) entnommen. Verwenden Sie das verlinkte PDF für die Freigabe und das chargenspezifische CoA.
Unterstützung für die Anwendungstechnik anfordern| Parameter | Wert (typisch / wie angegeben) | Methode / Hinweis |
|---|---|---|
| Material Properties (Before Curing) | ||
| Farbe/Teil A | Weiß | Aussehen |
| Farbe/Teil B | Grau | Aussehen |
| Viskosität Komponente A (mPa·s) | 10000±1000 | GB/T 10247 |
| Viskosität Komponente B (mPa·s) | 10000±1000 | GB/T 10247 |
| Mischungsverhältnis | 1:1 | Ziitek-Prüfverfahren |
| Lagerfähigkeit | 6 Monate (ungeöffnet) | Ziitek-Prüfverfahren |
| Cure Schedule | ||
| Topfzeit @25°C | 30~45 Min. | Ziitek-Prüfverfahren |
| Aushärtung bei 70°C | 20~30 Min. | Ziitek-Prüfverfahren |
| Cure Material Properties | ||
| Farbe | Grau | Aussehen |
| Härte (Shore A) | 25±5 | ASTM D2240 |
| Dichte (g/cm³) | 2.95±0.1 | ASTM D792 |
| Empfohlene Betriebstemperatur | -45~200 °C | Ziitek-Prüfverfahren |
| Flammschutzklasse | V-0 | UL 94 |
| Wärmeleitfähigkeit (W/m·K) | 3.0±0.3 | ASTM D5470 |
| Durchschlagsspannung (V/mm) | ≥8000 | ASTM D149 |
| Dielektrizitätskonstante @1MHz | 6.0~8.0 | ASTM D150 |
| Spezifischer Durchgangswiderstand (Ω·cm) | 1.0×10¹⁴ | ASTM D257 |
* Die Werte müssen der in Ihrer Bestellung genannten PDF-Revision entsprechen.
Verwandte Silikon-Vergussmasse-Modelle
| Modell | λ (W/m·K) | Härte | Ansehen |
|---|---|---|---|
| TIS680-10AB | 1 W/m·K | 65 Shore A | Details |
| TIS680-12AB | 1.2 W/m·K | 65 Shore 00 | Details |
| TIG680-15AB | 1.5 W/m·K | 45±5 Shore A | Details |
| TIS680-15AB | 1.5 W/m·K | 85 Shore D | Details |
| TIG680-20AB | 2 W/m·K | 35±5 Shore A | Details |
| TIG680-28AB | 2.8 W/m·K | 25 Shore A | Details |
| TIS680-28AB | 2.8 W/m·K | 65 Shore A | Details |
| TIS680-35AB | 3.5 W/m·K | 55 Shore 00 | Details |
TIG680-30AB — häufige Fragen
Sie ersetzen ein TIM eines anderen Anbieters oder benötigen eine Stack-Prüfung? Senden Sie uns Zeichnungen — unser Anwendungsteam antwortet umgehend.
Sprechen Sie mit einem IngenieurWie hoch ist die Nennwärmeleitfähigkeit von TIG680-30AB?
Die Kundenarbeitsmappe führt eine nominelle Wärmeleitfähigkeit senkrecht zur Ebene von 3 W/m·K auf. Der tatsächlich gemessene Wert hängt von Druck, Spaltmaß und Prüfaufbau ab — ziehen Sie die technische Dokumentation als Referenz heran.
Kann Ziitek TIG680-30AB gestanzt oder in kundenspezifischer Dicke liefern?
Ja – senden Sie uns DXF/DWG-Konturen und die Stapelhöhe. Teile aus Silikon-Vergussmassen werden bei Ziitek routinemäßig konfektioniert; die Toleranzen hängen von der Dicke und Geometrie ab.
Wo ist die Dokumentation für TIG680-30AB?
Laden Sie die technische Dokumentation von dieser Seite herunter, sobald sie verfügbar ist. Falls Ihre Version abweicht, benennen Sie bitte die Datei aus Ihrer Angebotsanfrage (RFQ), damit unsere Anwendungstechnik sie zuordnen kann.
Ist TIG680-30AB RoHS-konform?
Ziitek setzt bei allen TIM-Produktlinien auf RoHS-konforme Rezepturen. Geben Sie für Audits den Konformitätsblock an und teilen Sie uns mit, ob Sie zusätzliche regionale Stofflisten benötigen.
