TIS680-15AB — Silicone potting compounds (1.5 W/m·K nominal) — gallery view 1 of 3

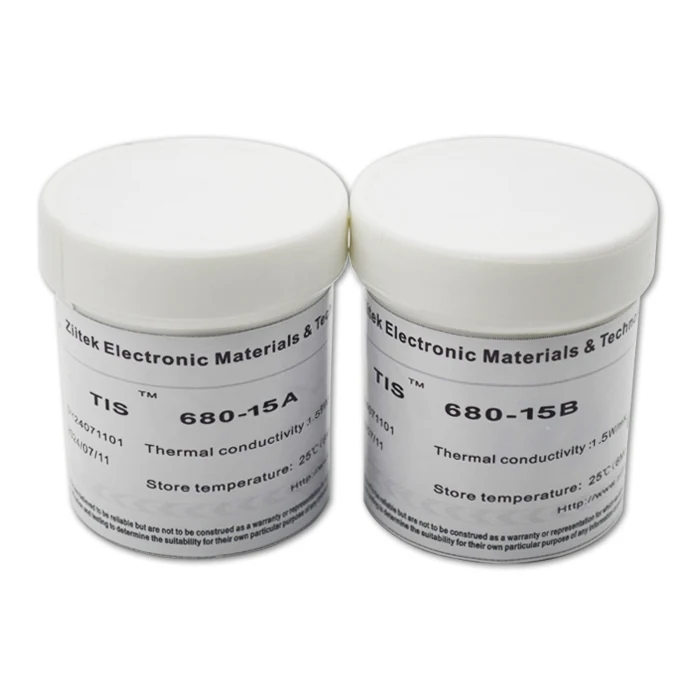

TIS680-15AB Compositum Infusionis Siliconicum

Constans dielectrica @1 MHz
4.2
Duritia @25°C
85 Shore D
Gravitas Specifica (g/cm³)
2.3
Gravitas Specifica (g/cm³)
2.3
Conductivitas Thermica (W/m·K)
1.5
Viscosity @25°C Brookfiel…
4,000±1000
Depone TIS680-15AB folium specificationum (PDF)
Overview

TIS680-15AB — Conspectus producti

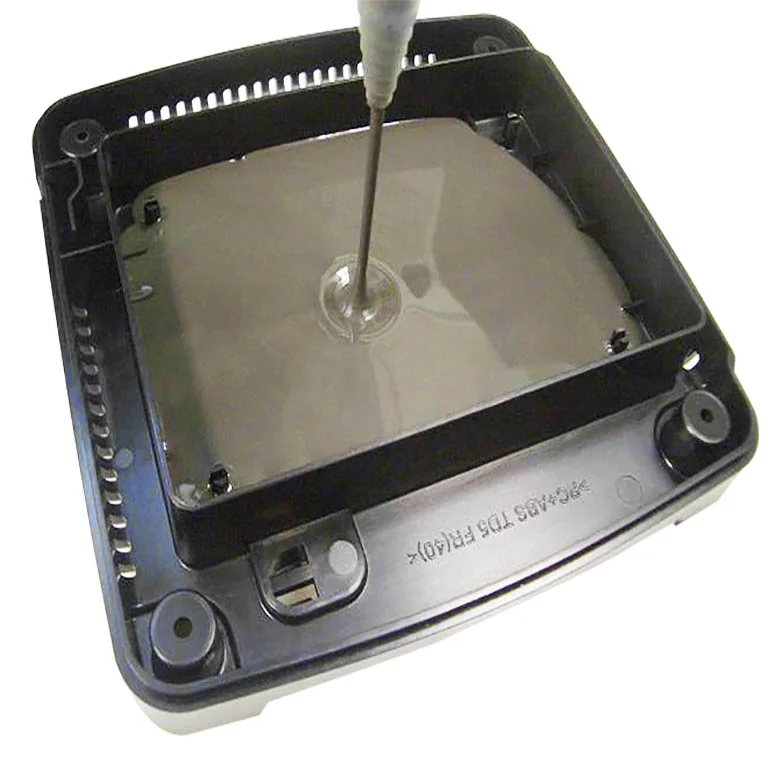

TIS™ 680-15AB est gluten encapsulans Silicis bicompositum, altae conductivitatis thermicae, temperatura humili coacescens, longa vita utili, igni resistens. Designatum est ad infusionem capacitorum et apparatuum electricorum. Flexibilitas et elasticitas eorum ea idonea faciunt ad tunicandas superficies valde inaequales. Calor a componentibus separatis vel etiam a toto PCB ad involucrum metallicum vel laminam dissipationis transmitti potest, quod reapse efficientiam et vitam componentium electronicorum calorem generantium auget.

Features

TIS680-15AB — Proprietates

  • Bona conductivitas thermica

  • Insulatio praeclara et superficies levis.

  • Contractio parva

  • Viscositas humilis, emissionem aeris expediens

  • Impermeabilitas praeclara contra solventia et aquam.

  • Longior duratio vitae.

Applicationes usitatae

Ubi hic gradus adhibetur

Applicationes typicae huius gradus includunt ad infusionem dispersoris caloris et gubernatoris potentiae in illuminatione LED., caementa ferritica; LED generis apicis; bona caementatio ad poliester aromaticum, sigillum pro relaiis; bona adhaesio ad gummi, ceramica, PCB et materias plasticas, transformatra potentiae et spiramenta; infusio condensatrorum; infusio parvorum dispositivorum electricorum, adhaesio ad metallum, vitrum et materias plasticas; adhaesio LCD & substratorum; obductio et sigillum; spiramentum; IGBTS; transformator; ignifugum, adhaesivum pro componentibus opticis / medicis.

Technical specifications

TIS680-15AB — specificationes folii

Valores infra ex folio specificationum officiali (PDF: TIS680-15AB.-Specification-sheet.pdf) transcripti sunt. Utere PDF nexo ad approbationem et CoA proprium lotis.

Request application engineering support
TIS680-15AB — tabula proprietatum folii specificationum
ParametrumValor (usitatus / ut declaratum)

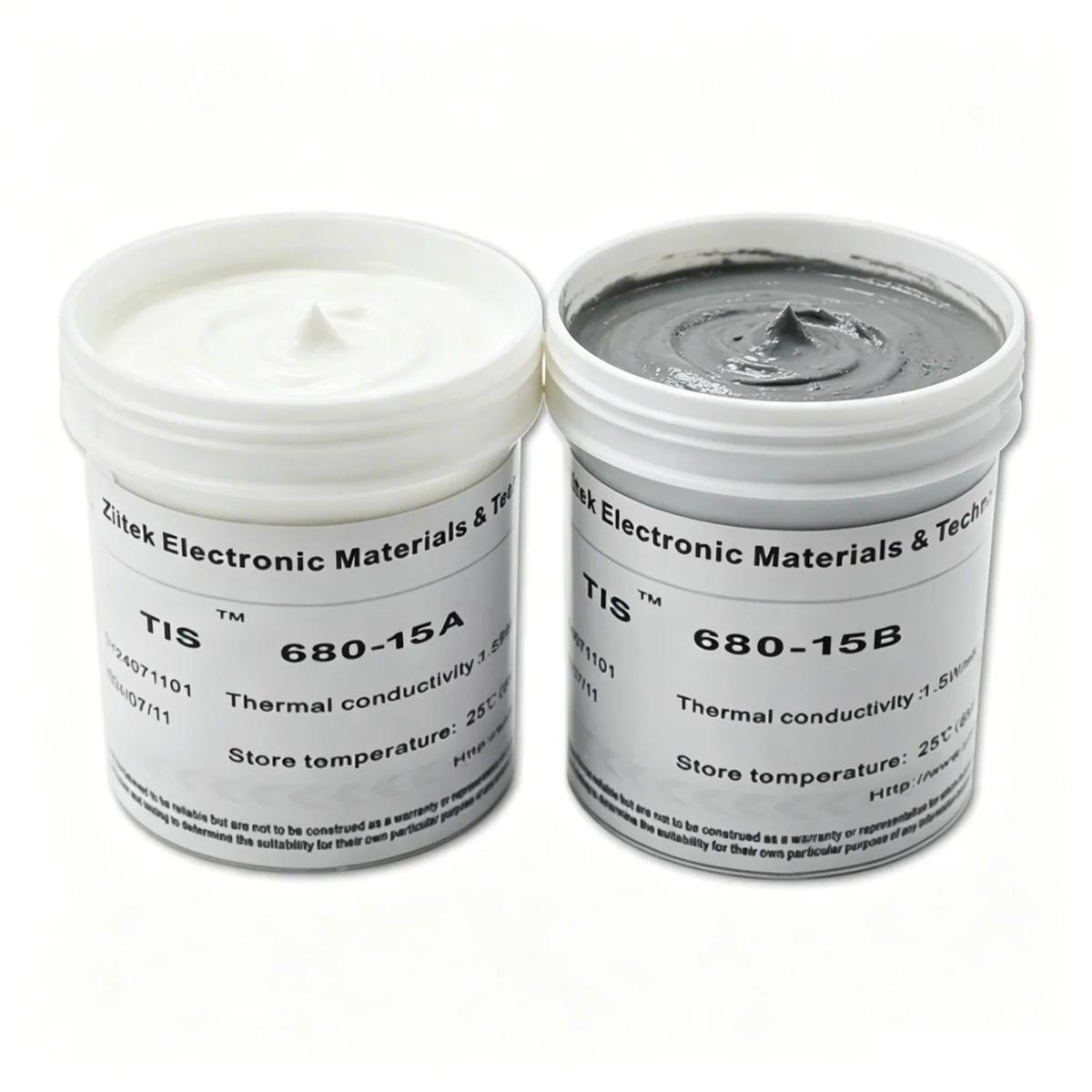

Typical Uncured Material (Hardener)
ColorAlbus
Viscositas @25°C Brookfield (cPs)4,000±1000
Gravitas Specifica (g/cm³)2.3
Tempus conservationis @25°C in vase sigillato (in mensibus)6
Typical Uncured Material (Resin)
ColorGriseus
Viscositas @25°C Brookfield (cPs)4,000±1000
Tempus conservationis @25°C in vase sigillato (in mensibus)6
Mix Ratio (By weight)
Ratio Mixtionis100 : 100
Tempus operabile post mixtionem (250 g @25°C)30 minutum
Gravitas Specifica (g/cm³)2.3
Cure Schedule
Coagulatio3 horae ad 25°C
Coagulatio20 min ad 70°C
Cured Properties
Duritia @25°C85 Shore D
Temperatura servitii-40°C ad +160°C
Temperatura transitus vitrei Tg92°C
Elongatio.4.50%
Coefficiens expansionis thermicae3.0×10⁻⁵ /°C
Resistentia igni UL94 V-0
Absorptio umoris % auctus ponderis 24 horis immersione in aqua @25°C< 0.1
Thermal
Conductivitas Thermica (W/m·K)1.5
Impedientia Thermica @10psi0.36 °C-in²/W
ELECTRICAL AS CURED
Constans dielectrica @1 MHz4.2
Factor dissipationis @1 MHz0.029
Resistivitas volumetrica @25°C (Ω·cm)3.0×10¹³

* Adaequate valores ad recognitionem PDF citatam in ordine emptionis vestro.

Same product family

Exemplaria Compositum siliconis ad infundendum affinia

Back to family overview
Exemplarλ (W/m·K)Vide
TIS680-10AB1 W/m·KParticularia
TIS680-12AB1.2 W/m·KParticularia
TIG680-15AB1.5 W/m·KParticularia
TIG680-20AB2 W/m·KParticularia
TIG680-28AB2.8 W/m·KParticularia
TIS680-28AB2.8 W/m·KParticularia
TIG680-30AB3 W/m·KParticularia
TIS680-35AB3.5 W/m·KParticularia
FAQ

TIS680-15AB — quaestiones communes

TIM alterius venditoris substituis vel recensione strati eges? Mitte designationes — sectio applicationum celeriter respondet.

Talk to an engineer
Quae est conductivitas thermalis nominalis TIS680-15AB?

Liber operis emptoris conductivitatem nominalem per planum 1.5 W/m·K indicat. Quod metiris, ex pressione, interstitio, et apparatu pendet — utere documentis technicis ut referentia.

Potestne Ziitek praebere TIS680-15AB forma excisum aut crassitudine ad petitionem?

Ita — mitte delineationes DXF/DWG et altitudinem struis. Partes ex compositorum incapsulationis siliconis apud Ziitek regulariter convertuntur; tolerantiae a crassitudine et geometria pendent.

Ubi est documentatio TIS680-15AB?

Documenta technica ex hac pagina depromite cum praesto sunt. Si revisio tua differt, fasciculum ex RFQ tuo nomina ut ingeniaria applicationum eum congruat.

Estne TIS680-15AB cum RoHS congruens?

Ziitek formulas ad RoHS ordinatas per omnes lineas materiarum interfaciei thermalis (TIM) appetit. Cita sectionem conformitatis ad inspectiones et nos certiores fac si additiciis indicibus substantiarum regionalium eges.
