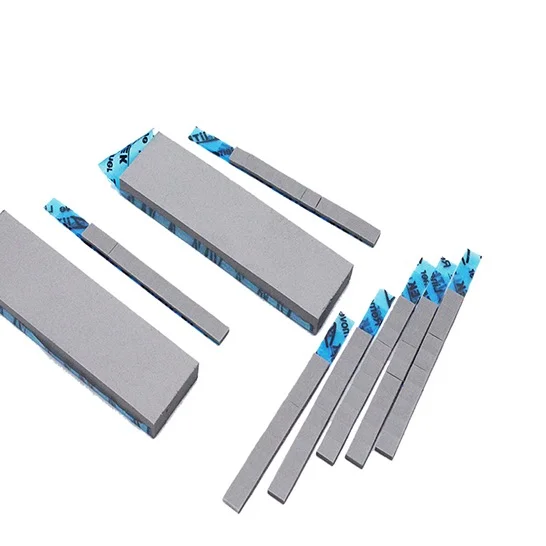

Z-PASTER-100-20-11UF Pulvinus Thermicus Sine Silicone

Tensus disruptionis dielectricae
>5000 VAC
Constans dielectrica
5.2
Gradus Flammae
V0
Duritia (Shore OO)
75
Gravitas Specifica (g/cm³)
2.65
Conductivitas Thermica (W/m·K)
2.0
Depone Z-PASTER-100-20-11UF folium specificationum (PDF)
Overview

Z-PASTER-100-20-11UF — Conspectus producti

Series Z-Paster™100-20-11F est materia sine silicone, magni effectus et compatibilis, ex materiis interfaciei thermoconductivis. Munus eius est implere intervalla aeria inter elementa calefacientia et pinnas caloris dissipandi vel basim metallicam. Aptatur convenienter substrato in silicone fundato. Flexibilitas et elasticitas eam aptam faciunt ad vestiendas superficies valde inaequales. Calor transmitti potest ad involucrum metallicum vel laminam dissipantem ab elementis separatis vel etiam a tota PCB, quod reapse auget efficientiam et vitam utilem partium electronicarum calorem generantium.

Features

Z-PASTER-100-20-11UF — Proprietates

  • Sine silicōne

  • Normis RoHS conforme

  • Bona conductivitas thermica

  • Praesto in variis crassitudinibus

Applicationes usitatae

Ubi hic gradus adhibetur

Scopa applicationis typica huius gradus includunt Componentes refrigerationis ad chassis compagis, Batteria Automotiva & Fons Potentiae, Columna Recharging, Applicationes siliconi sensibiles, Modulus Thermicus Cartae Graphicae, Modulus opticus SFP.

Technical specifications

Z-PASTER-100-20-11UF — specificationes folii

Valores infra ex folio specificationum officiali (PDF: Z-PASTER100-20-11UF-Silicone-free-Thermal-conductive-material-DATASHEET-CN-2023-0904.pdf) transcripti sunt. Utere PDF nexo ad approbationem et CoA proprium lotis.

Request application engineering support
Z-PASTER-100-20-11UF — tabula proprietatum folii specificationum
ParametrumValor (usitatus / ut declaratum)Methodus / nota
ColorGriseusAspectus
ConstructioSine silicōne / Implēmenta ex oxidō metallicō—
Ambitus Crassitudinis0.020"(0.5mm)~0.200"(5.0mm)ASTM D374
Duritia (Shore OO)75ASTM 2240
Gravitas Specifica (g/cm³)2.65ASTM D297
Temp. Usus Continui−20~125°C—
Tensus disruptionis dielectricae>5000 VACASTM D150
Constans dielectrica5.2ASTM D150
Resistivitas Volumetrica (Ω·cm)6.0×10¹³ASTM D257
Conductivitas Thermica (W/m·K)2.0ASTM D5470
Conductivitas Thermica (W/m·K)2.0ISO22007
Gradus FlammaeV0UL94

* Adaequate valores ad recognitionem PDF citatam in ordine emptionis vestro.

Same product family

Exemplaria Pulvillus thermicus sine silicone affinia

Back to family overview
Exemplarλ (W/m·K)Vide
Z-PASTER-100-15-02F1.5 W/m·KParticularia
Z-PASTER-100-20-11F2 W/m·KParticularia
Z-PASTER-100-20-11S2 W/m·KParticularia
Z-PASTER-100-30-10F3 W/m·KParticularia
Z-PASTER-100-30-10UF3 W/m·KParticularia
FAQ

Z-PASTER-100-20-11UF — quaestiones communes

TIM alterius venditoris substituis vel recensione strati eges? Mitte designationes — sectio applicationum celeriter respondet.

Talk to an engineer
Quae est conductivitas thermalis nominalis Z-PASTER-100-20-11UF?

Enchiridion emptoris conductivitatem nominalem transplanarem 2 W/m·K indicat. Valor mensuratus a pressione, interstitio, et apparatu pendet — documenta technica pro referentia consule.

Potestne Ziitek praebere Z-PASTER-100-20-11UF praecisum aut crassitudine accommodata?

Ita — mitte delineationes DXF/DWG et altitudinem struis. Partes ex laminis thermicis non-siliconis apud Ziitek regulariter convertuntur; tolerantiae a crassitudine et geometria pendent.

Ubi est documentatio Z-PASTER-100-20-11UF?

Documenta technica ex hac pagina depromite cum praesto sunt. Si revisio tua differt, fasciculum ex RFQ tuo nomina ut ingeniaria applicationum eum congruat.

Estne Z-PASTER-100-20-11UF cum RoHS congruens?

Ziitek formulas ad RoHS ordinatas per omnes lineas materiarum interfaciei thermalis (TIM) appetit. Cita sectionem conformitatis ad inspectiones et nos certiores fac si additiciis indicibus substantiarum regionalium eges.
