TCP300PS-10-02S Thermally Conductive Plastic
- Flammwidrigkeit
- Entspricht UL 94 V0
- Spezifisches Gewicht (g/cm³)
- 1.7
- Oberflächenwiderstand
- ≥10¹² Ω·cm
- Wärmeleitfähigkeit (durch...)
- 1.1
- Gegendruck
- 3-9 MPa
- Farbe
- Schwarz
TCP300PS-10-02S – Produktübersicht

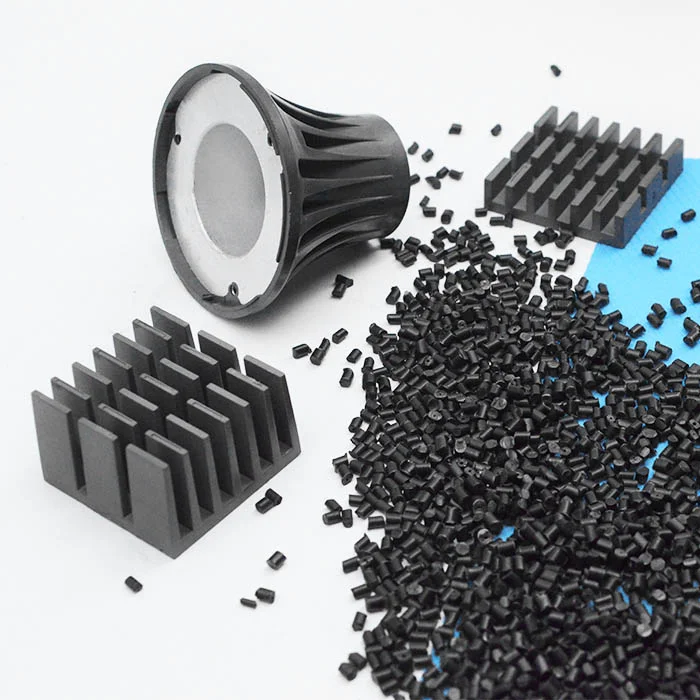

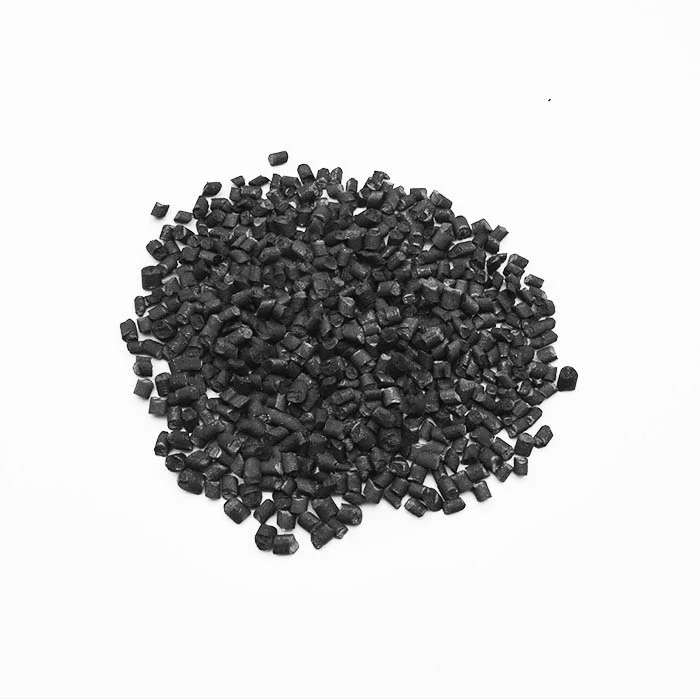

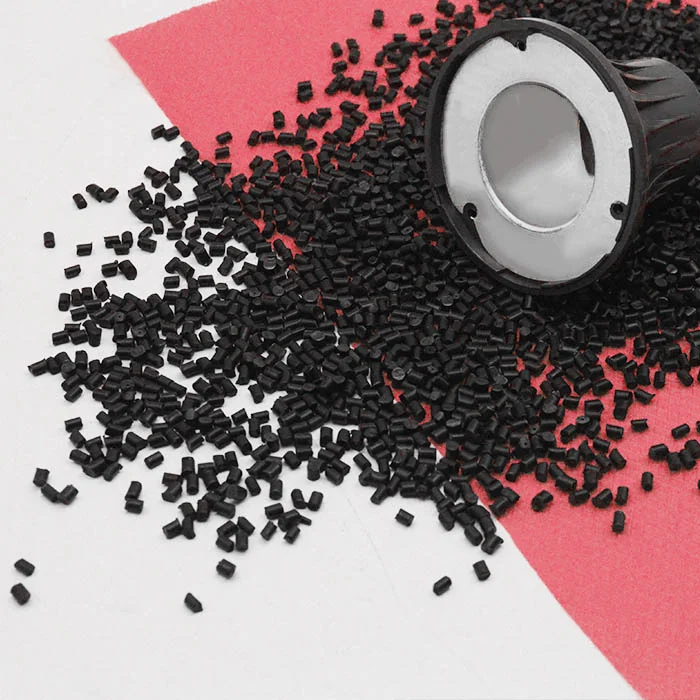

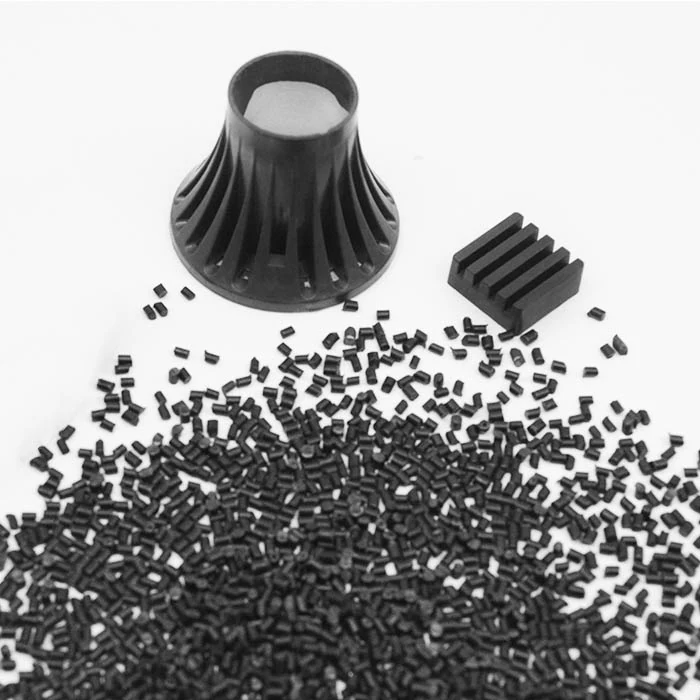

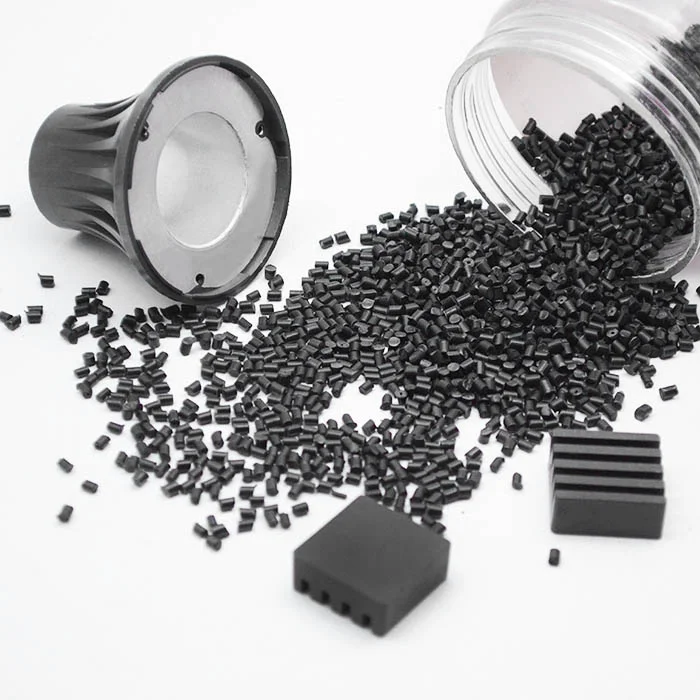

Die Serie TCP™300PS-10-02S ist eine Art wärmeisolierendes Polyphenylensulfid-Material mit hoher Wärmeleitfähigkeit, elektrischer Leitfähigkeit, chemischer Beständigkeit und Hitzebeständigkeit. Dieses Produkt wird hauptsächlich in der Automobil-, Elektronik- und Elektroindustrie zur Herstellung von Strukturteilen, Gehäusen, Halterungen, Schalen und anderen Teilen verwendet, die Isolierung und Wärmeleitung erfordern.
TCP300PS-10-02S – Merkmale
Gute Wärmeleitfähigkeit
Hohe mechanische Festigkeit und ausgezeichnete Druck- und Schereigenschaften
Ausgezeichnetes Kriechverhalten bei hohen Temperaturen und hohe Ermüdungsbeständigkeit gegen wiederholte Be…
Sehr geringe ionische Verunreinigungen; Einsatz in Bereichen mit hohen Anforderungen an die elektrischen Eigenschaften…
Deutlich höhere Produktionsausbeute als
Anwendungsbereiche dieser Sorte
Typische Anwendungsbereiche für diese Sorte umfassen Automobilmotoren und Peripherieprodukte, elektrische Produkte für Elektrofahrzeuge, Mobiltelefonprodukte, Mischbatterien in Bädern und Toiletten usw.
TCP300PS-10-02S — Datenblattspezifikationen
Die nachstehenden Werte sind dem offiziellen Datenblatt (PDF: TCP300PS-10-02S-系列导热工程塑料规格书(英）.pdf) entnommen. Verwenden Sie das verlinkte PDF für die Freigabe und das chargenspezifische CoA.
Unterstützung für die Anwendungstechnik anfordern| Parameter | Wert (typisch / wie angegeben) | Methode / Hinweis |
|---|---|---|
| Typische Eigenschaften | ||
| Farbe | Schwarz | Visuell |
| Aufbau | Polyphenylensulfid | — |
| Dichte (g/cm³) | 1.7 | ASTM D792 |
| Formschwindung | 0.03 % | ASTM D995 |
| Feuchtigkeitsaufnahme | 0.00 % | ASTM D570 |
| Zugfestigkeit | 33 MPa | ASTM D638 |
| Biegefestigkeit | 66 MPa | ASTM D790 |
| Biegemodul | 9200 MPa | ASTM D790 |
| Schlagzähigkeit, gekerbt | 61 cm-kgf/cm | ASTM D256 |
| Schlagzähigkeit, ungekerbt | 102 cm-kgf/cm | ASTM D1461 |
| Oberflächenwiderstand | ≥10¹² Ω·cm | ASTM D257 |
| Wärmeformbeständigkeitstemperatur, 0.45MPa, 6.4mm | 210 °C | ASTM D648 |
| Wärmeformbeständigkeitstemperatur, 1.82MPa, 6.4mm | 260 °C | ASTM D648 |
| Wärmeleitfähigkeit durch die Ebene (W/m·K) | 1.1 | ISO22007-2.2 |
| Flammschutz | Entspricht UL 94 V0 | — |
| Verarbeitungsparameter für das Spritzgießen | ||
| Trocknungstemperatur | 80-90 °C | — |
| Trocknungszeit | 3-4 Std. | — |
| Maximaler Feuchtigkeitsgehalt | 0.01 % | — |
| Schmelztemperatur | 250-280 °C | — |
| Düsentemperatur | 250-280 °C | — |
| Vorn - Zone 3 Temperatur | 250-280 °C | — |
| Mitte - Zone 2 Temperatur | 240-280 °C | — |
| Hinten - Zone 1 Temperatur | 230-270 °C | — |
| Werkzeugtemperatur | 80-100 °C | — |
| Staudruck | 3-9 MPa | — |
| Schneckendrehzahl | 30-150 U/min | — |
* Die Werte müssen der in Ihrer Bestellung genannten PDF-Revision entsprechen.
Verwandte Wärmeleitender Kunststoff-Modelle
| Modell | λ (W/m·K) | Spezifisches Gewicht | Ansehen |
|---|---|---|---|
| TCP100-07-06A | 0.7 W/m·K | 1.5 | Details |
| TCP100-01PP | 0.8 W/m·K | 1.55 | Details |
| TCP300PS-09-02A | 0.9 W/m·K | 1.7 | Details |
| TCP300PS-09-06A | 0.9 W/m·K | 1.7 | Details |
| TCP300PS-09-06A1 | 0.9 W/m·K | 1.6±0.05 | Details |
| TCP200-15-02A | 1.5 W/m·K | 1.45 | Details |
| TCP100-18-06A | 1.8 W/m·K | 1.55 | Details |
| TCP200-18-02A | 1.8 W/m·K | 1.45 | Details |
TCP300PS-10-02S — häufige Fragen
Sie ersetzen ein TIM eines anderen Anbieters oder benötigen eine Stack-Prüfung? Senden Sie uns Zeichnungen — unser Anwendungsteam antwortet umgehend.
Sprechen Sie mit einem IngenieurWas ist die nominelle Wärmeleitfähigkeit von TCP300PS-10-02S?
Das Kunden-Arbeitsbuch gibt die nominelle Wärmeleitfähigkeit in z-Richtung mit 1,1 W/m·K an. Ihr Messergebnis hängt von Druck, Spalt und Befestigung ab – verwenden Sie die technische Dokumentation als Referenz.
Kann Ziitek TCP300PS-10-02S gestanzt oder in kundenspezifischer Dicke liefern?
Ja — senden Sie uns DXF/DWG-Konturen und die Stapelhöhe. Wärmeleitende Kunststoffteile werden bei Ziitek routinemäßig konfektioniert; die Toleranzen hängen von der Dicke und Geometrie ab.
Wo finde ich die Dokumentation für TCP300PS-10-02S?
Laden Sie die technische Dokumentation von dieser Seite herunter, sobald sie verfügbar ist. Sollte Ihre Version abweichen, geben Sie bitte den Dateinamen aus Ihrer Angebotsanfrage (RFQ) an, damit die Anwendungstechnik die Übereinstimmung prüfen kann.
Ist TCP300PS-10-02S RoHS-konform?
Ziitek strebt RoHS-orientierte Formulierungen für alle TIM-Produktlinien an. Geben Sie für Audits den Konformitätsblock an und teilen Sie uns mit, ob Sie zusätzliche regionale Stofflisten benötigen.
