Z-FOAM-800-06EC シリコーンフォームガスケット
- 密度 (g/cm³)
- 0.2±0.03
- 絶縁破壊強度 (kV/mm)
- ≥2.0
- 難燃率
- V-0
- 火炎伝播指数
- 認定済み
- 熱伝導率
- 0.06 W/(m·K)
- 体積抵抗率 (Ω·cm)
- ≥1.0×10¹⁵

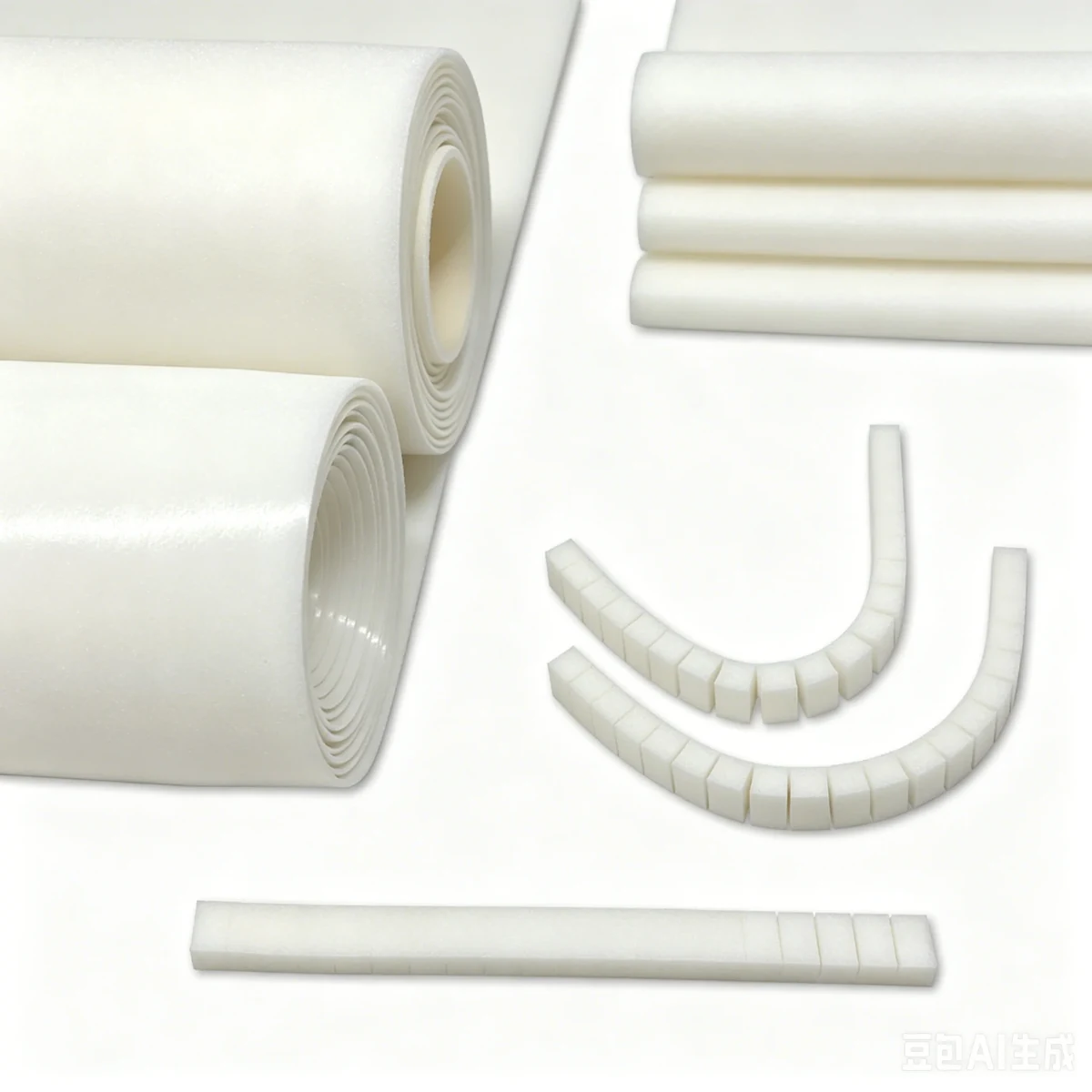

Z-FOAM-800-06EC — 製品概要
Z-foam™ 800-06ECシリーズは、優れた圧縮耐性と永久変形特性を備えた低応力シリコン発泡材料です。従来のカーボンフォーム材料と比較して、この材料は優れた高温・低温耐性（-60～200℃）、高い難燃性（V-0）、および非常に低い発煙濃度という優れた特性を持っています。さらに、この材料は優れた耐老化性と耐候性を備えており、衝撃吸収、緩衝、防音、保護、断熱、防火に最適な材料です。
Z-FOAM-800-06EC — 特徴
高温・低温耐性 - 60-200 °C
優れたクッション性と高い圧縮性
紫外線、オゾンへの耐性
強化されたシール性能を提供
圧縮後の優れた回復性
このグレードの用途
このグレードの代表的な適用対象には、車載用バッテリー、交通設備、通信・電気機器、電子製品、充電パイルが含まれます。
Z-FOAM-800-06EC — データシート仕様
以下の値は公式データシート (PDF: Z-Foam800-06EC-Series-Silicone-Foam-Specifications-(E).pdf)から転記したものです。承認およびロット別のCoAには、リンク先のPDFをご利用ください。
アプリケーションエンジニアリングサポートを依頼する| 項目 | 値（代表値／記載値） | 測定法／備考 |
|---|---|---|
| 色 | 白色 | 目視 |
| 密度 (g/cm³) | 0.2±0.03 | ASTM D1056 |
| 圧縮応力、25% | 20±3 kPa | ASTM D1056 |
| 圧縮永久歪み | ≤3.0 % | ASTM D1056 |
| 引張強度 | ≥0.3 MPa | GB/T 528-2009 |
| 伸び率 | ≥90 % | GB/T 528-2009 |
| 吸水率 | ≤5.0 % | ASTM D570 |
| 環境試験 | 認定済み | ROHS |
| 火炎伝播指数 | 認定済み | ASTM E162 |
| 燃焼煙濃度 | 認定済み | ASTM E662-2015 |
| 燃焼時有毒ガス | 認定済み | SMP 800-C-2009 |
| 低温曲げ | -55°C 適合 | ASTM D1056 |
| 絶縁破壊強度 (kV/mm) | ≥2.0 | GB/T 1695-2005 |
| 体積抵抗率 (Ω·cm) | ≥1.0×10¹⁵ | GB/T 1695-2005 |
| 難燃率 | V-0 | E331100 |
| 熱伝導率 | 0.06 W/(m·K) | ASTM D5930 |
* ご注文書に記載されているPDF改訂版の値と照合してください。
Z-FOAM-800-06EC — よくあるご質問
他社製TIMからの置き換えやスタック構成の見直しが必要ですか？図面をお送りください。アプリケーション担当が迅速に対応します。
エンジニアに相談するZ-FOAM-800-06ECにはどのような仕様がありますか？
一般的な仕様表には、機械的特性と安全関連特性が記載されています。例：カラー、硬度（Shore C）、密度、引張強度、規定圧力での圧縮率、誘電率 @ 1 MHz、使用温度範囲、UL94難燃性等級など。これらの値はグレードごとに異なります。契約上の参照資料として、このページにリンクされている技術資料をご利用ください。
ZiitekはZ-FOAM-800-06ECをダイカット加工品、または粘着剤付きで供給できますか？
はい、可能です。DXF/DWG形式の外形図、ご希望の厚さ、およびPSA（感圧接着剤）の要否をお知らせください。シリコーンフォームガスケット材料は日常的に加工されており、公差はフォームのグレードと形状によって異なります。
Z-FOAM-800-06ECの技術資料はどこにありますか？
技術資料が利用可能な場合は、このページからダウンロードしてください。ご使用の版が異なる場合は、アプリケーションエンジニアリングが照合できるよう、RFQに記載のファイル名を指定してください。
Z-FOAM-800-06ECは難燃性の筐体に適していますか？
UL94の等級とファイル参照番号は、各グレードごとに技術資料に記載されています（例：V-0等級）。筐体の規格およびシステムレベルの試験に対して、定格を確認してください。
