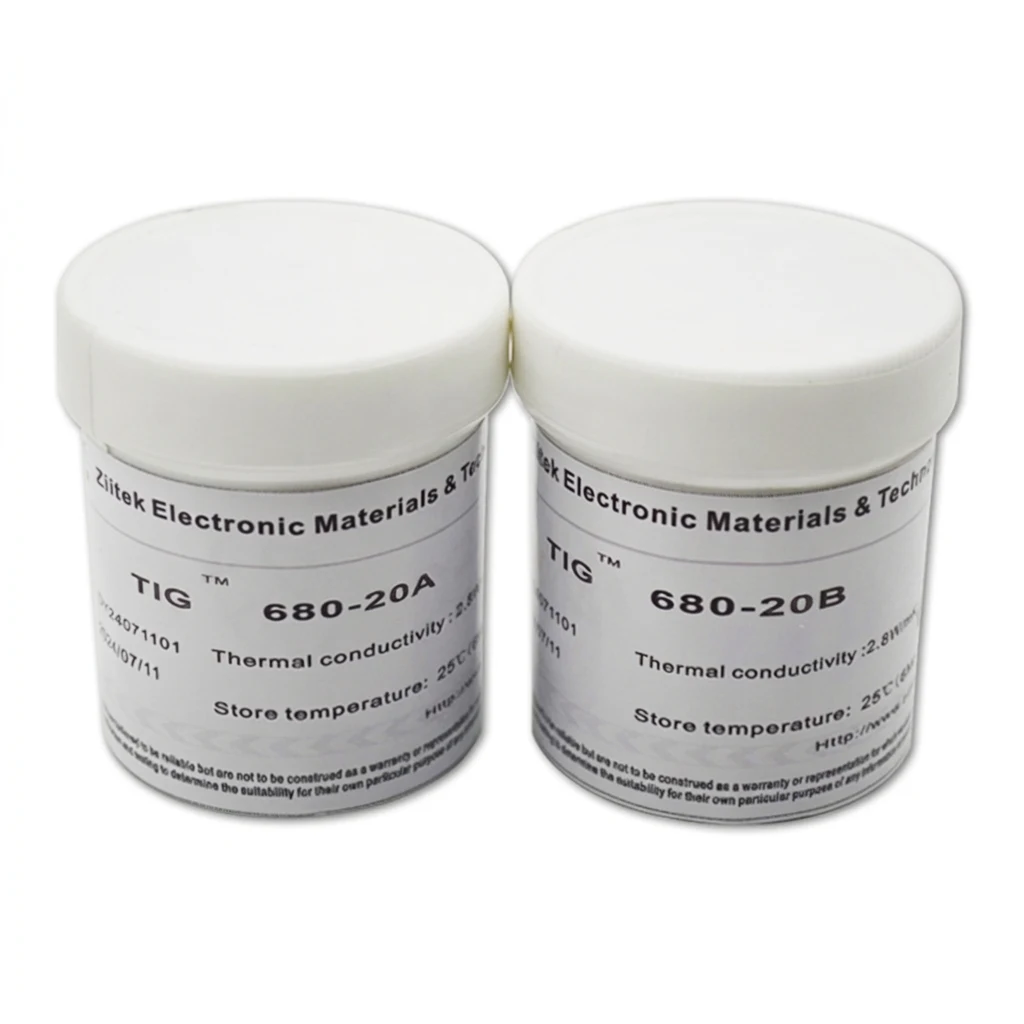

TIG680-20AB Silikon-Vergussmasse
- Durchschlagsspannung (V/mm)
- ≥8000
- Dichte (g/cm³)
- 2.6±0.1
- Dielektrizitätskonstante @1MHz
- 5.0~7.0
- Flammschutzklasse
- V-0
- Härte (Shore A)
- 35±5
- Viskosität Teil A (mPa·s)
- 7000±1000
TIG680-20AB — Produktübersicht
Die Serie TIG® 680-20AB ist ein zweiteiliger Silikon-Vergussklebstoff mit hoher Wärmeleitfähigkeit, der bei Raumtemperatur aushärtet, eine lange Verarbeitungszeit und Feuerbeständigkeit aufweist. Er eignet sich besonders zum Abdichten von Kondensatoren und kleinen elektronischen Geräten. Seine flexiblen, elastischen Eigenschaften ermöglichen eine Dämpfung für die beschichteten Materialien. Die niedrigere Viskosität ermöglicht es dem wärmeleitfähigen Vergussklebstoff, die Oberfläche vollständiger zu bedecken, was die Effizienz der Wärmeübertragung vom Heizgerät oder der gesamten Leiterplatte zum Metallgehäuse oder zur Diffusorplatte erheblich erhöht und somit die Effizienz und Lebensdauer der elektronischen Komponenten verbessert.
TIG680-20AB – Eigenschaften
Gute Wärmeleitfähigkeit
Gute Isoliereigenschaften
Gute Elastizität
Geringe Schrumpfung
Niedrige Viskosität, leichte Gasabgabe
Gute Lösemittelbeständigkeit und Wasserdichtigkeit
Anwendungsbereiche dieses Materials
Typische Anwendungsbereiche für dieses Material umfassen Industriesteuerungen, Transformatoren, Spulen, Verstärker, Hochspannungsgehäuse, Relais, Hochstrom-Anschlusskästen usw., Kühlkörpermontage, Verguss von Wärmesensoren, Verguss wärmeleitfähiger Produkte, Wärmeleitung zwischen Batteriezelle und Kühlrohr, Verguss von LEDs und Leistungstreibern.
Pack-Abdichtung, Kühlung & Heizung
Neue Energien & EV-Batterien
Z-foam 800 Abdichtung · Zelle-zu-Kühlplatte-Gele · Heizfolien · Automatisierte Montage
PCBAs für bürstenlose Werkzeuge, MOSFETs
Elektrowerkzeuge & Steuerungssysteme
Leiterplatte-zu-Kühlkörper-Spaltfüllung · MOSFET-Schnittstellen · Vibrationsbeständige Pads · RoHS / REACH-Konformität
TIG680-20AB — Datenblattspezifikationen
Die nachstehenden Werte sind dem offiziellen Datenblatt (PDF: TIG680-20AB-Data-sheet.pdf) entnommen. Verwenden Sie das verlinkte PDF für die Freigabe und das chargenspezifische CoA.
Unterstützung für die Anwendungstechnik anfordern| Parameter | Wert (typisch / wie angegeben) | Methode / Hinweis |
|---|---|---|
| Materialeigenschaften (vor der Aushärtung) | ||
| Farbe/Komponente A | Weiß | Visuell |
| Farbe/Komponente B | Grau | Visuell |
| Viskosität Komponente A (mPa·s) | 7000±1000 | GB/T 10247 |
| Viskosität Komponente B (mPa·s) | 7000±1000 | GB/T 10247 |
| Mischungsverhältnis | 1:1 | Ziitek-Testmethode |
| Lagerfähigkeit | 6 Monate (ungeöffnet) | Ziitek-Testmethode |
| Aushärteplan | ||
| Topfzeit bei 25 °C | 30~45 Min. | Ziitek-Testmethode |
| Aushärtung bei 70 °C | 20~30 Min. | Ziitek-Testmethode |
| Eigenschaften des ausgehärteten Materials | ||
| Farbe | Grau | Visuell |
| Härte (Shore A) | 35±5 | ASTM D2240 |
| Dichte (g/cm³) | 2.6±0.1 | ASTM D792 |
| Empfohlene Betriebstemperatur | -45~200 °C | Ziitek-Testmethode |
| Flammschutzklasse | V-0 | UL 94 |
| Wärmeleitfähigkeit (W/m·K) | 2.0±0.2 | ASTM D5470 |
| Durchschlagsspannung (V/mm) | ≥8000 | ASTM D149 |
| Dielektrizitätskonstante bei 1 MHz | 5.0~7.0 | ASTM D150 |
| Spezifischer Durchgangswiderstand (Ω·cm) | 1.0×10¹⁴ | ASTM D257 |
* Die Werte müssen der in Ihrer Bestellung genannten PDF-Revision entsprechen.
Verwandte Silikon-Vergussmasse-Modelle
TIG680-20AB — häufige Fragen
Sie ersetzen ein TIM eines anderen Anbieters oder benötigen eine Stack-Prüfung? Senden Sie uns Zeichnungen — unser Anwendungsteam antwortet umgehend.
Sprechen Sie mit einem IngenieurWie hoch ist die nominelle Wärmeleitfähigkeit von TIG680-20AB?
Das Kunden-Workbook gibt die nominelle Wärmeleitfähigkeit in z-Richtung (through-plane) mit 2 W/m·K an. Der von Ihnen gemessene Wert hängt von Druck, Spaltgröße und Testaufbau ab — nutzen Sie die technische Dokumentation als Referenz.
Kann Ziitek TIG680-20AB gestanzt oder in kundenspezifischen Dicken liefern?
Ja — senden Sie uns DXF/DWG-Konturen und die Schichthöhe. Teile aus Silikon-Vergussmassen werden bei Ziitek routinemäßig konfektioniert; die Toleranzen hängen von der Dicke und der Geometrie ab.
Wo finde ich die Dokumentation für TIG680-20AB?
Laden Sie die technische Dokumentation von dieser Seite herunter, sobald sie verfügbar ist. Falls Ihre Version abweicht, geben Sie bitte den Dateinamen aus Ihrer Angebotsanfrage (RFQ) an, damit unsere Anwendungstechnik die passende Dokumentation findet.
Ist TIG680-20AB RoHS-konform?
Ziitek strebt RoHS-orientierte Formulierungen für alle TIM-Produktlinien an. Bitte geben Sie den Konformitätsblock für Audits an und teilen Sie uns mit, ob Sie zusätzliche regionale Stofflisten benötigen.
