TIA800FG Wärmeleitendes Klebeband
- Wärmeleitfähigkeit (W/m·K)
- 0.8
- Dicke
- 0.127~0.508 mm
- Durchschlagsspannung
- > 2500 Vac / > 3000 Vac / > 3500 Vac / …
- 180°-Schälhaftung
- > 1000 g/inch (Stahl, sofort)
- 180°-Schälhaftung
- > 1200 g/inch (Stahl, nach 24 Std.)
- Klebstofftyp
- Acrylklebstoff
TIA800FG – Produktübersicht
Produkte der Serie TIA™800FG werden hauptsächlich zur Verklebung von Kühlrippen, Mikroprozessoren und anderen Halbleitern mit hohem Stromverbrauch eingesetzt. Diese Art von Klebeband verfügt über eine extrem hohe Klebekraft bei geringem Wärmewiderstand und kann somit effektiv die herkömmliche Methode mit Schmierfett und mechanischer Befestigung ersetzen.
TIA800FG – Eigenschaften
Wärmeleitfähigkeit 0,8 W/mK
Leistungsstarker, wärmeleitfähiger Acrylatklebstoff.
Hohe Haftfestigkeit auf einer Vielzahl von Oberflächen. Doppelseitiges Haftklebeband.
Anwendungsbereiche

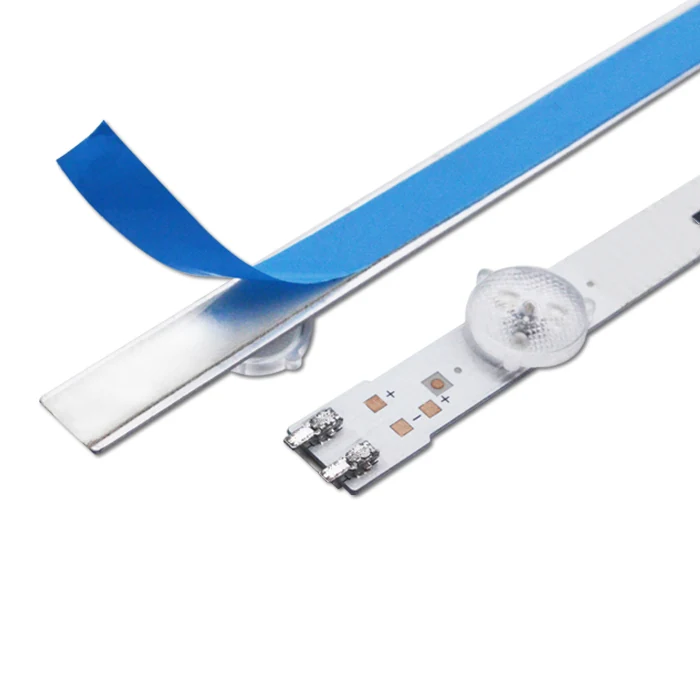

Typische Anwendungsbereiche für dieses Material umfassen die Montage von Kühlkörpern auf BGA-Grafikprozessoren oder Antriebsprozessoren sowie die Montage von Wärmespreizern auf Leistungswandler-Leiterplatten oder Motorsteuerungen. Es kann anstelle von wärmehärtendem Klebstoff, Verschraubungen oder Clip-Befestigungen verwendet werden.
TIA800FG — Datenblattspezifikationen
Die nachstehenden Werte sind dem offiziellen Datenblatt (PDF: tia800fg.pdf) entnommen. Verwenden Sie das verlinkte PDF für die Freigabe und das chargenspezifische CoA.
Unterstützung für die Anwendungstechnik anfordern| Parameter | Wert (typisch / wie angegeben) | Methode / Hinweis |
|---|---|---|
| Produktname | TIA805FG / TIA806FG / TIA808FG / TIA810FG / TIA812FG / TIA815FG / TIA820FG | — |
| Farbe | Weiß | Visuell |
| Klebstofftyp | Acrylklebstoff | — |
| Trägertyp | Die Glasfaser | — |
| Dauergebrauchstemperatur | -45°C bis 120°C | — |
| Dicke | 0.005" (0.127mm) / 0.006" (0.152mm) / 0.008" (0.203mm) / 0.010" (0.254mm) / 0.012" (0.304mm) / 0.015" (0.381mm) / 0.020" (0.508mm) | ASTM D374 |
| Durchschlagsspannung | > 2500 Vac / > 3000 Vac / > 3500 Vac / > 4000 Vac / > 4200 Vac / > 4500 Vac / > 5000 Vac | ASTM D149 |
| Wärmeleitfähigkeit (W/m·K) | 0.8 | ASTM D5470 |
| 180°-Schälfestigkeit | > 1000 g/inch (Stahl, sofort) | GB/T2792 |
| 180°-Schälfestigkeit | > 1200 g/inch (Stahl, nach 24 Std.) | GB/T2792 |
| Haltekraft (25°C/Stunden) | > 48 Stunden | GB/T4851 |
| Haltekraft (80°C/Stunden) | > 48 Stunden | GB/T4851 |
* Die Werte müssen der in Ihrer Bestellung genannten PDF-Revision entsprechen.
TIA800FG — häufige Fragen
Sie ersetzen ein TIM eines anderen Anbieters oder benötigen eine Stack-Prüfung? Senden Sie uns Zeichnungen — unser Anwendungsteam antwortet umgehend.
Sprechen Sie mit einem IngenieurWie hoch ist die nominelle Wärmeleitfähigkeit von TIA800FG?
Das Kunden-Arbeitsbuch gibt die nominelle Wärmeleitfähigkeit durch die Ebene (through-plane) mit 0.8 W/m·K an. Der von Ihnen gemessene Wert hängt von Druck, Spaltmaß und Prüfvorrichtung ab — verwenden Sie die technische Dokumentation als Referenz.
Kann Ziitek TIA800FG gestanzt oder in kundenspezifischer Dicke liefern?

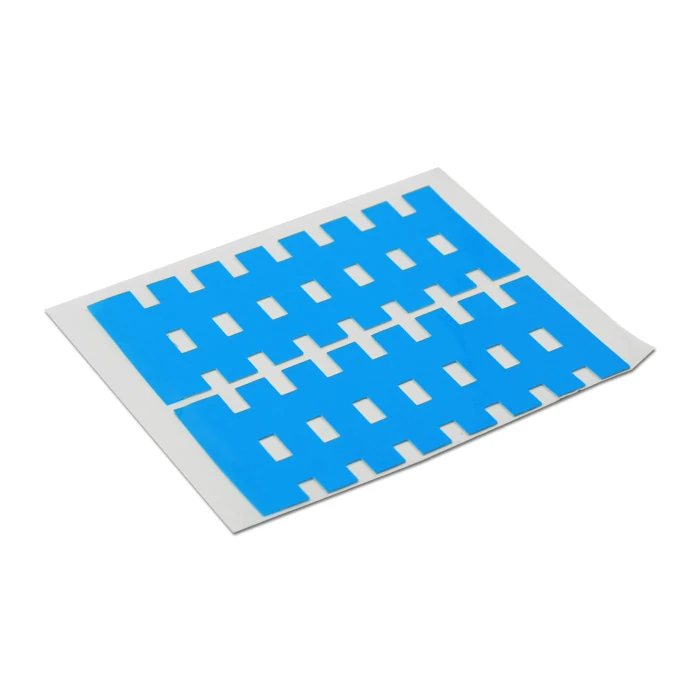

Ja — senden Sie uns die DXF/DWG-Umrisse und die Aufbauhöhe. Teile aus Wärmeleitbändern werden bei Ziitek routinemäßig konfektioniert; die Toleranzen hängen von der Dicke und der Geometrie ab.
Wo finde ich die Dokumentation für TIA800FG?
Laden Sie die technische Dokumentation von dieser Seite herunter, sobald sie verfügbar ist. Wenn Ihre Version abweicht, nennen Sie bitte den Dateinamen aus Ihrer Angebotsanfrage (RFQ), damit unsere Anwendungstechnik ihn zuordnen kann.
Ist TIA800FG RoHS-konform?
Ziitek strebt für alle TIM-Produktlinien RoHS-konforme Formulierungen an. Geben Sie für Audits den Konformitätsblock an und teilen Sie uns mit, ob Sie zusätzliche regionale Stofflisten benötigen.
