TIS680-12AB Résine d'enrobage silicone
- Densité (g/cm³)
- 1.7
- Tension de claquage diélect…
- 6,000
- Constante diélectrique @1MHz
- 4.2
- Dureté (Shore A)
- 65
- Température de fonctionnement
- -40~160 °C
- Conductivité thermique (W/m·K)
- 1.2

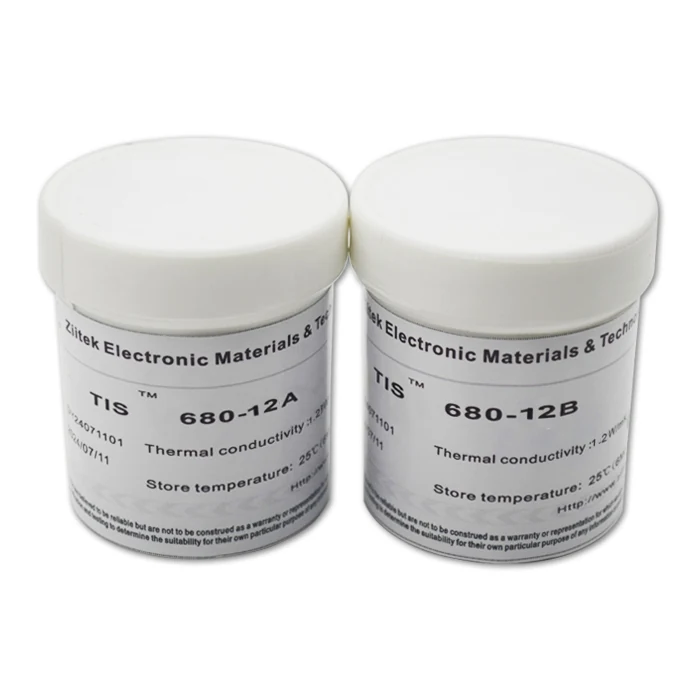

TIS680-12AB — Présentation du produit
La série TIS™ 680-12AB est un adhésif d'enrobage silicone bi-composant à haute conductivité thermique, polymérisable à température ambiante, avec un long temps de travail et une résistance au feu. Il est particulièrement adapté pour l'étanchéité des condensateurs et des petits équipements électroniques. Ses caractéristiques souples et élastiques lui permettent d'offrir un amorti aux matériaux qu'il recouvre. Sa faible viscosité permet à l'adhésif d'enrobage thermique de couvrir plus complètement la surface, augmentant ainsi considérablement l'efficacité du transfert de chaleur du dispositif chauffant ou de l'ensemble du PCB vers le boîtier métallique ou la plaque de diffusion, ce qui améliore l'efficacité et la durée de vie des composants électroniques.
TIS680-12AB — Caractéristiques
Bonne conductivité thermique
Bonnes performances d'isolation
Bonne élasticité
Faible retrait
Faible viscosité, dégazage facile
Bonne résistance aux solvants et à l'eau
Domaines d'application
Les applications typiques pour cette qualité incluent le contrôle industriel, les transformateurs, les bobines, les amplificateurs, les boîtiers haute tension, les relais, les boîtes de jonction à courant élevé, etc. ; l'assemblage de dissipateurs thermiques, l'enrobage de capteurs thermiques, l'enrobage de produits thermoconducteurs ; la conduction thermique entre la cellule de batterie et le tube de refroidissement ; l'enrobage de LED et de pilotes d'alimentation.
Étanchéité, refroidissement et chauffage des batteries
Nouvelles énergies et batteries de VE
Étanchéité Z-foam 800 · Gels cellule-à-plaque froide · Films chauffants · Assemblage automatisé
PCBAs d'outils sans balais, MOSFETs
Outils électriques et systèmes de contrôle
Comblement d'interstices PCBA-dissipateur · Interfaces MOSFET · Pads résistants aux vibrations · Support RoHS / REACH
TIS680-12AB — spécifications de la fiche technique
Les valeurs ci-dessous sont transcrites de la fiche technique officielle (PDF: TIS680-12AB-Series-TDS-REV04--High-Thermal-Conductive-Two-Component-Potting-Silicone-20230828.pdf). Utilisez le PDF lié pour la validation et le CoA spécifique au lot.
Demander un support d'ingénierie d'application| Paramètre | Valeur (typique / telle qu'indiquée) |
|---|---|
| Propriétés du matériau (avant durcissement) | |
| Nom du produit | TIS680-12A / TIS680-12B |
| Couleur | Blanc |
| Viscosité @25°C (mPa·s) | 3,000 |
| Durée de conservation | 6 mois à 25 °C dans un contenant scellé |
| Rapport de mélange (en poids) | A : B = 100 : 100 |

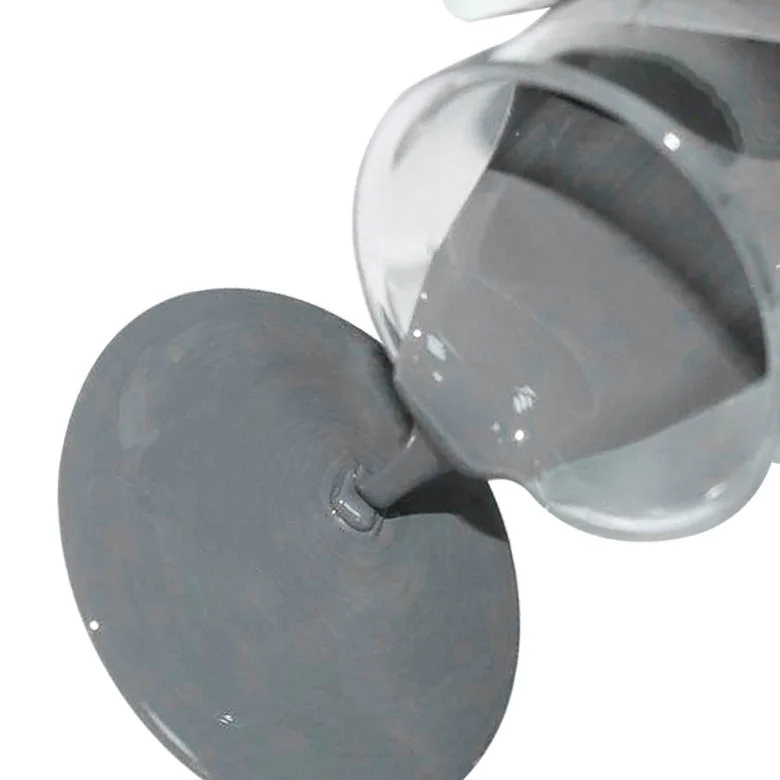

| Couleur du mélange | Gris |
| Temps de mise en œuvre | 30 min |
| Conditions pour un durcissement complet | 24 H |
| Conditions pour un durcissement complet | 2 H |
| Conditions pour un durcissement complet | 1 H |
| Propriétés du matériau (après durcissement) | |
| Dureté (Shore A) | 65 |
| Masse volumique (g/cm³) | 1.7 |
| Température de fonctionnement | -40~160 °C |
| Allongement | 120 % |
| CDTL | 3.0×10⁻⁵ 1/°C |
| Résistance au feu UL94 | V-0 |
| Taux d'absorption d'eau | < 0.1 wt% |
| Conductivité thermique (W/m·K) | 1.2 |
| Impédance thermique @1mm | 0.48 °C-in²/W |
| Tension de claquage diélectrique (V/mm) | 6,000 |
| Constante diélectrique @1MHz | 4.2 |
| Résistivité volumique @25°C (Ω·cm) | 3.0×10¹³ |
* Assurez-vous que les valeurs correspondent à la révision du PDF citée sur votre bon de commande.
Modèles Résine d'enrobage silicone associés
TIS680-12AB — questions fréquentes
Vous remplacez le TIM d'un autre fournisseur ou avez besoin d'une revue d'empilement ? Envoyez vos plans — notre service applications vous répond rapidement.
Parler à un ingénieurQuelle est la conductivité thermique nominale du TIS680-12AB ?
La documentation client indique une conductivité nominale transversale de 1.2 W/m·K. La valeur que vous mesurez dépend de la pression, de l'interstice et du montage de test — veuillez utiliser la documentation technique comme référence.
Ziitek peut-il fournir le TIS680-12AB découpé à la forme ou dans une épaisseur personnalisée ?
Oui — envoyez-nous les contours DXF/DWG et la hauteur d'empilement. Les pièces en composés d'enrobage silicone sont couramment transformées chez Ziitek ; les tolérances dépendent de l'épaisseur et de la géométrie.
Où se trouve la documentation pour le TIS680-12AB ?
Téléchargez la documentation technique depuis cette page dès qu'elle est disponible. Si votre révision est différente, indiquez le nom du fichier de votre RFQ afin que notre service d'ingénierie d'application puisse faire la correspondance.
Le TIS680-12AB est-il conforme à la directive RoHS ?
Ziitek privilégie les formulations conformes à la directive RoHS pour toutes ses gammes de TIM. Veuillez vous référer à la section de conformité pour les audits et indiquez-nous si vous avez besoin de listes de substances réglementées régionales supplémentaires.
