TIE280-12AB Epoxy Potting Compound
- 絶縁破壊電圧
- 300 ボルト/mil
- 誘電率@1MHz
- 4.2
- 硬度 @25°C
- 85 Shore D
- 動作温度
- -40°C ~160°C
- 比重 (g/cm³)
- 1.6
- 熱伝導率 (W/m·K)
- 1.2
TIE280-12AB — 製品概要
TIE™ 280-12ABシリーズは、2液性、高熱伝導性、低温硬化性、長ポットライフ、耐火性のシリカ封止接着剤です。コンデンサや電気機器のポッティング用に設計されています。その柔軟性と弾力性により、非常に凹凸のある表面のコーティングに適しています。熱は個々の部品やPCB全体から金属製ハウジングや放熱板に伝達され、結果として発熱する電子部品の効率と寿命を向上させます。
TIE280-12AB — 特長
良好な熱伝導性
優れた絶縁性と滑らかな表面。
低収縮
低粘度、エア抜きの促進。
優れた耐溶剤性および防水性
長寿命
このグレードの用途

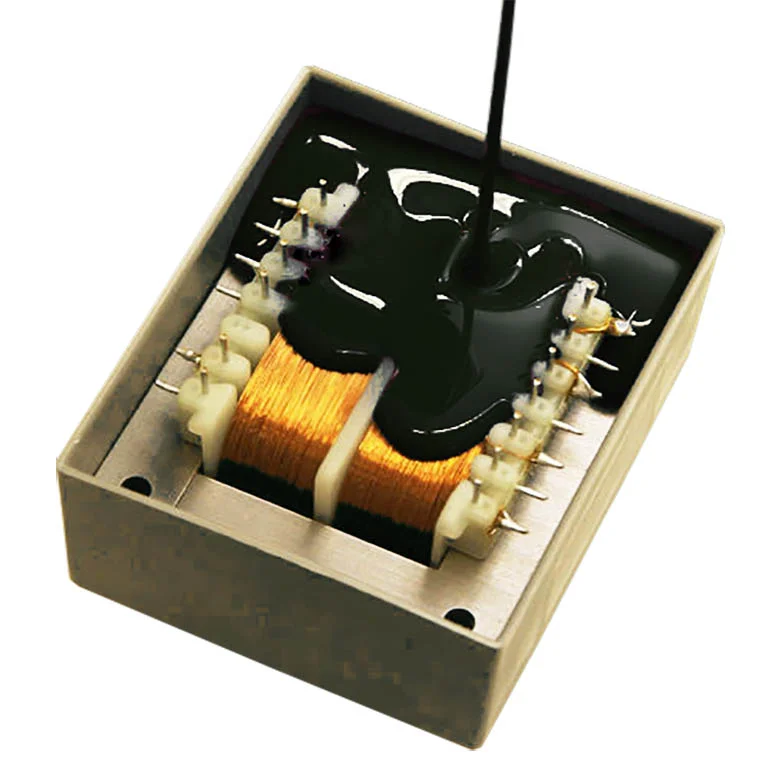

このグレードの典型的な用途：LED照明ヒートスプレッダおよびパワードライバーのポッティング、フェライトセメント、チップタイプLED、芳香族ポリエステルへの良好な接着、リレーシーラント、ゴム、セラミック、PCBおよびプラスチックへの良好な接着、電源トランスおよびコイル、コンデンサのポッティング、小型電気機器のポッティング、金属、ガラス、プラスチックへの接着、LCDおよび基板の接着、コーティングおよびシーラント、コイル、IGBT、トランス、難燃剤、光学/医療部品用接着剤。
TIE280-12AB — データシート仕様
以下の値は公式データシート (PDF: tie280-12ab.pdf)から転記したものです。承認およびロット別のCoAには、リンク先のPDFをご利用ください。
アプリケーションエンジニアリングサポートを依頼する| 項目 | 値（代表値／記載値） |
|---|---|
| 代表的な未硬化材料（樹脂） | |
| 色 | ブラック |
| 粘度@25°C ブルックフィールド (cPs) | 15000 |
| 保存期間 @25°C 密閉容器内 (ヶ月) | 12 |
| 代表的な未硬化材料 — 混合比（重量比） | |
| A:B | 1 : 1 |
| 粘度@25°C ブルックフィールド (cPs) | 10000 |
| 可使時間 (@25°C) | 45分 |
| 比重 (g/cm³) | 1.6 |
| 混合後の色 | ブラック |
| 代表的な未硬化材料特性（硬化剤） | |
| 色 | ブラック |
| 粘度@25°C ブルックフィールド (cPs) | 7000 |
| 保存期間 @25°C 密閉容器（月） | 12 |
| 硬化スケジュール | |
| 硬化 @25°C | 3時間 |
| 硬化 @70°C | 30分 |
| 硬化後の特性 | |
| 硬度 @25°C | 85 Shore D |
| 動作温度 | -40°C ~160°C |
| ガラス転移温度 Tg | 92°C |
| 引張速度 | 0.10% |
| 熱膨張係数 / °C | 3.0×10⁻⁵ |
| 耐火性 UL | 94 V-0 |
| 吸湿率 重量増加% 24時間水中浸漬 @25°C | < 0.1% |
| 熱伝導率 (W/m·K) | 1.2 |
| 絶縁破壊電圧 | 300 ボルト/mil |
| 誘電率@1MHz | 4.2 |
| 体積抵抗率 ohm-cm @ 25°C | 3.0×10¹³ |
* ご注文書に記載されているPDF改訂版の値と照合してください。
関連するエポキシポッティング材の型番
TIE280-12ABの公称熱伝導率はどのくらいですか？
お客様向けワークブックには、公称の厚み方向熱伝導率が1.2 W/m·Kと記載されています。実際の測定値は圧力、ギャップ、および固定具によって異なりますので、技術文書を基準としてご参照ください。
ZiitekはTIE280-12ABをダイカット品またはカスタムの厚さで供給できますか？
はい。DXF/DWG形式の外形図と積層高をお送りください。Ziitekでは、エポキシポッティングコンパウンド部品の加工を定常的に行っています。公差は厚さと形状によって決まります。
TIE280-12ABの技術文書はどこにありますか？
技術文書が利用可能な場合は、このページからダウンロードしてください。お客様のレビジョンが異なる場合は、アプリケーションエンジニアリングが照合できるよう、RFQに記載のファイル名を指定してください。
TIE280-12ABはRoHSに準拠していますか？
ZiitekはすべてのTIM製品ラインでRoHS志向の配合を目指しています。監査の際には、コンプライアンスに関する項目をご参照ください。また、追加の地域別化学物質リストが必要な場合はお知らせください。
