TIG680-15AB シリコーンポッティングコンパウンド
- 絶縁破壊電圧 (V/mm)
- ≥8000
- 密度 (g/cm³)
- 2.35±0.1
- 誘電率 @1MHz
- 5.0~7.0
- 難燃性
- V-0
- 硬度 (Shore A)
- 45±5
- A液粘度 (mPa·s)
- 5000±1000
TIG680-15AB — 製品概要

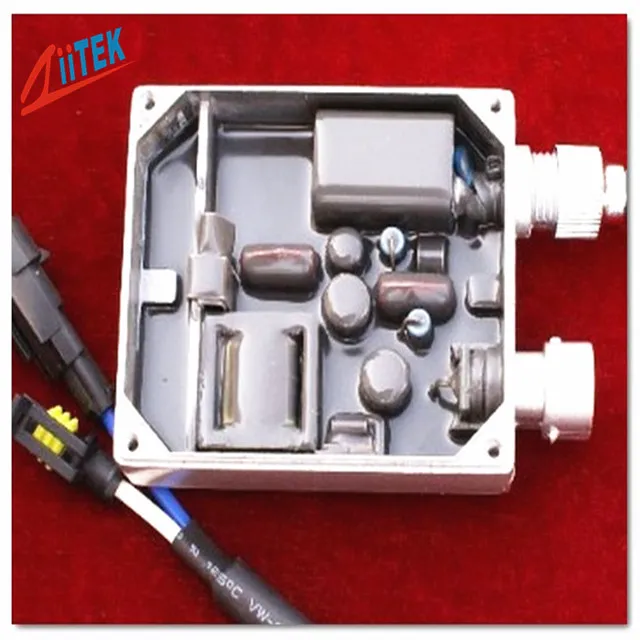

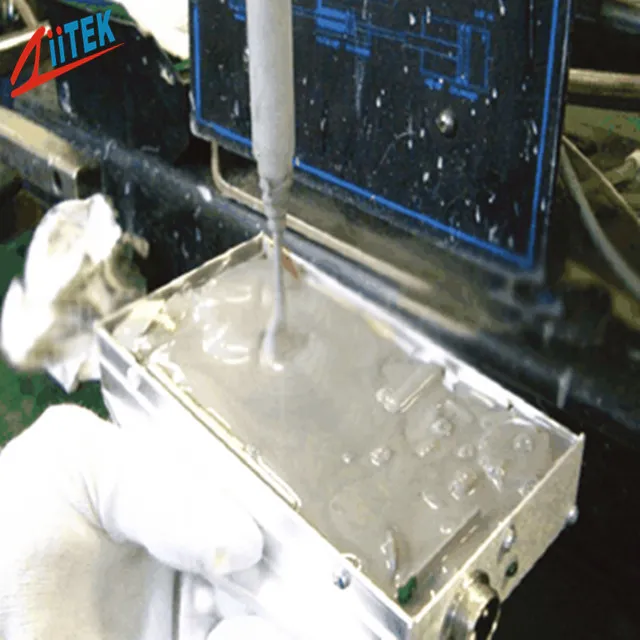

TIG® 680-15ABシリーズは、高い熱伝導性、室温硬化性、長い可使時間、耐火性を備えた2液性のシリコーンポッティング接着剤です。コンデンサや小型電子機器の封止に特に適しています。柔軟で弾性のある特性により、コーティングされた材料に緩衝効果をもたらします。また、低粘度であるため、熱伝導性ポッティング接着剤が表面をより完全に覆うことができ、発熱デバイスやPCB全体から金属ケースや拡散板への熱伝達効率を大幅に向上させ、電子部品の効率と耐用年数を改善します。
TIG680-15AB — 特長
良好な熱伝導性
良好な絶縁性能
良好な弾性
低い収縮率
低粘度、ガス放出が容易
良好な耐溶剤性および防水性能
このグレードの用途
このグレードの代表的な用途には、産業用制御、トランス、コイル、アンプ、高電圧パッケージ、リレー、大電流ジャンクションボックスなど、ヒートシンクアセンブリ、温度センサーポッティング、熱伝導製品ポッティング、バッテリーセルと冷却管の間の熱伝導、LEDおよびパワードライブのポッティングが含まれます。
TIG680-15AB — データシート仕様
以下の値は公式データシート (PDF: TIG680-15AB-Data-sheet.pdf)から転記したものです。承認およびロット別のCoAには、リンク先のPDFをご利用ください。
アプリケーションエンジニアリングサポートを依頼する| 項目 | 値（代表値／記載値） | 測定法／備考 |
|---|---|---|
| 硬化前の材料特性 | ||
| 色/A剤 | 白色 | 目視 |
| 色/B剤 | グレー | 目視 |
| A剤 粘度 (mPa·s) | 5000±1000 | GB/T 10247 |
| B液粘度 (mPa·s) | 5000±1000 | GB/T 10247 |
| 混合比 | 1:1 | Ziitek 試験方法 |
| 保存期間 | 6ヶ月 (未開封) | Ziitek 試験方法 |
| 硬化スケジュール | ||
| ポットライフ @25°C | 30~45分 | Ziitek 試験方法 |
| 硬化 @70°C | 20~30分 | Ziitek 試験方法 |
| 硬化後の材料特性 | ||
| 色 | グレー | 目視 |
| 硬度 (Shore A) | 45±5 | ASTM D2240 |
| 密度 (g/cm³) | 2.35±0.1 | ASTM D792 |
| 推奨動作温度 | -45~200 °C | Ziitek 試験方法 |
| 難燃性等級 | V-0 | UL 94 |
| 熱伝導率 (W/m·K) | 1.5±0.2 | ASTM D5470 |
| 絶縁破壊電圧 (V/mm) | ≥8000 | ASTM D149 |
| 誘電率 @1MHz | 5.0~7.0 | ASTM D150 |
| 体積抵抗率 (Ω·cm) | 1.0×10¹⁴ | ASTM D257 |
* ご注文書に記載されているPDF改訂版の値と照合してください。
TIG680-15ABの公称熱伝導率はどのくらいですか？
お客様のワークブックには、公称の厚み方向の熱伝導率が1.5 W/m·Kと記載されています。実測値は圧力、ギャップ、および固定具によって異なります — 技術文書を参考にしてください。
ZiitekはTIG680-15ABをダイカットまたはカスタムの厚さで供給できますか？
はい — DXF/DWG形式の外形図とスタックハイトをお送りください。シリコンポッティングコンパウンド部品はZiitekで日常的に加工されています。公差は厚さと形状によって異なります。
TIG680-15ABの技術文書はどこにありますか？
利用可能な場合は、このページから技術資料をダウンロードしてください。お客様の資料の版が異なる場合は、アプリケーションエンジニアリングが照合できるよう、RFQに記載のファイル名を指定してください。
TIG680-15ABはRoHSに準拠していますか？
Ziitekは、すべてのTIM製品ラインでRoHS対応の配合を目指しています。監査の際にはコンプライアンスの項目を引用してください。また、追加の地域別化学物質リストが必要な場合はお知らせください。
