TIG680-28AB シリコーンポッティングコンパウンド
- 絶縁耐力 (V/mm)
- ≥8000
- 密度 (g/cm³)
- 2.95
- 誘電率 (@1MHz)
- 6.0~8.0
- 難燃性等級
- V-0
- 硬度 (Shore A)
- 25
- A液粘度 (mPa·s)
- 7000
TIG680-28AB — 製品概要

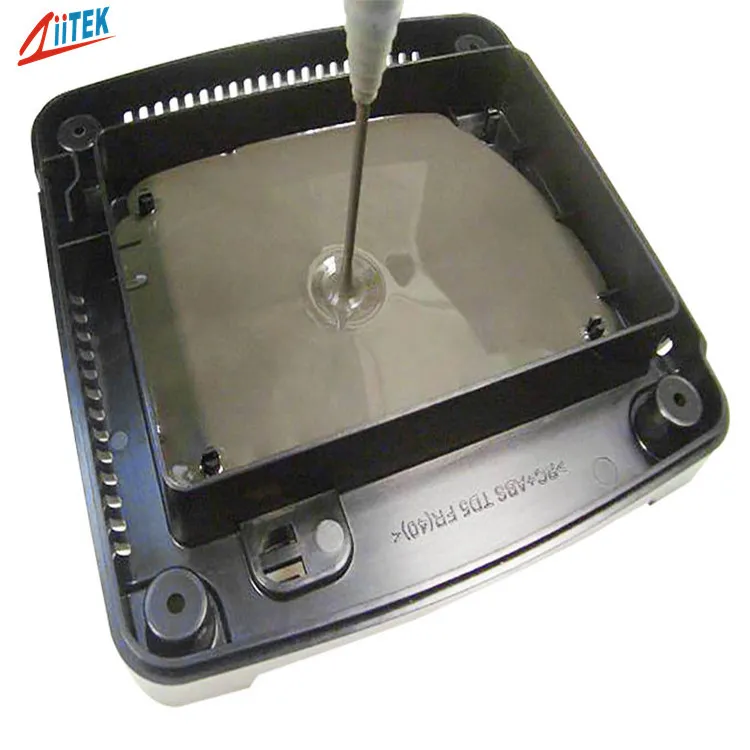

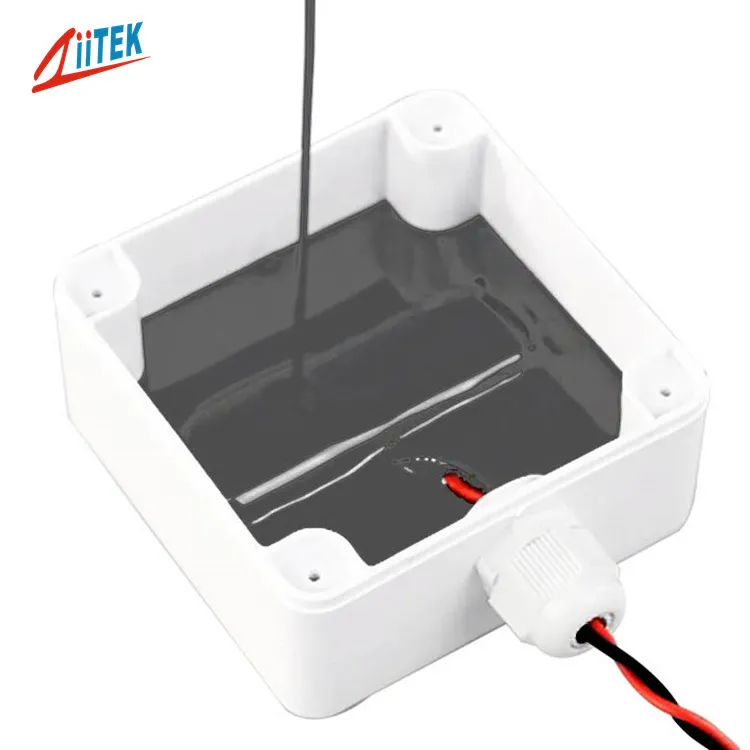

TIG® 680-28ABシリーズは、室温硬化型、長い可使時間、難燃性を特徴とする2液性の高熱伝導シリコーンシーラントです。コンデンサや小型電子機器の封止に特に適しています。優れた柔軟性により、コーティングされた材料に優れた緩衝保護を提供します。また、低粘度特性により、熱伝導性シーラントが表面をより完全に覆うことが可能となり、発熱部品やプリント基板全体から金属製シェルや放熱板への熱伝達効率を大幅に高め、電子部品の性能と耐用年数を向上させます。
TIG680-28AB — 特長
良好な熱伝導性
良好な絶縁性能
良好な弾性
低い収縮率
低粘度、容易なガス抜き
良好な耐溶剤性と防水性能
このグレードの用途
このグレードの代表的な用途には、産業用制御、トランス、コイル、アンプ、高電圧パッケージ、リレー、大電流ジャンクションボックスなど、ヒートシンクアセンブリ、温度センサーポッティング、熱伝導製品ポッティング、バッテリーセルと冷却管の間の熱伝導、LEDおよびパワードライブのポッティングが含まれます。
TIG680-28AB — データシート仕様
以下の値は公式データシート (PDF: TIG680-28AB_Data-sheet..pdf)から転記したものです。承認およびロット別のCoAには、リンク先のPDFをご利用ください。
アプリケーションエンジニアリングサポートを依頼する| 項目 | 値（代表値／記載値） | 測定法／備考 |
|---|---|---|
| 材料特性（硬化前） | ||
| 色/A剤 | 白色 | 目視 |
| 色/B剤 | グレー | 目視 |
| A剤粘度 (mPa·s) | 7000 | GB/T 10247 |
| B剤粘度 (mPa·s) | 8000 | GB/T 10247 |
| 混合比 | 1:1 | Ziitek 試験方法 |
| 保存期間 | 6ヶ月 (未開封) | Ziitek 試験方法 |
| 硬化スケジュール | ||
| ポットライフ @25°C | 30~45分 | Ziitek 試験方法 |
| 硬化 @70°C | 20~30分 | Ziitek 試験方法 |
| 硬化後の材料特性 | ||
| 色 | グレー | 目視 |
| 硬度 (Shore A) | 25 | ASTM D2240 |
| 密度 (g/cm³) | 2.95 | ASTM D792 |
| 推奨動作温度 | -45~200 °C | - |
| 難燃性等級 | V-0 | UL 94 |
| 熱伝導率 (W/m·K) | 2.8 | ASTM D5470 |
| 絶縁破壊電圧 (V/mm) | ≥8000 | ASTM D149 |
| 誘電率 @1MHz | 6.0~8.0 | ASTM D150 |
| 体積抵抗率 (Ω·cm) | 1.0×10¹³ | ASTM D257 |
* ご注文書に記載されているPDF改訂版の値と照合してください。
TIG680-28ABの公称熱伝導率はどのくらいですか？
お客様のワークブックには、公称の厚み方向の熱伝導率が2.8 W/m·Kと記載されています。実測値は圧力、ギャップ、および固定具によって異なります — 技術文書を参考にしてください。
ZiitekはTIG680-28ABをダイカットまたはカスタムの厚さで供給できますか？
はい — DXF/DWG形式の外形図とスタックハイトをお送りください。シリコンポッティングコンパウンド部品はZiitekで日常的に加工されています。公差は厚さと形状によって異なります。
TIG680-28ABの技術文書はどこにありますか？
このページで入手可能な場合は、技術文書をダウンロードしてください。ご使用のリビジョンが異なる場合は、アプリケーションエンジニアリング部門で照合できるよう、RFQに記載のファイル名をお知らせください。
TIG680-28ABはRoHSに準拠していますか？
Ziitekは、TIM製品ライン全体でRoHS志向の配合を目指しています。監査の際にはコンプライアンスブロックを引用し、追加の地域別物質リストが必要な場合はお知らせください。
