TIS680-10AB シリコーンポッティングコンパウンド
- 絶縁破壊電圧
- 200 volts/mil
- 誘電率 @1MHz
- 4.5
- 硬度 (Shore A) @25°C
- 65
- 動作温度
- -40°C ~160°C
- 比重 (g/cm³)
- 1.73
- 比重 (g/cm³)
- 1.73
TIS680-10AB — 製品概要

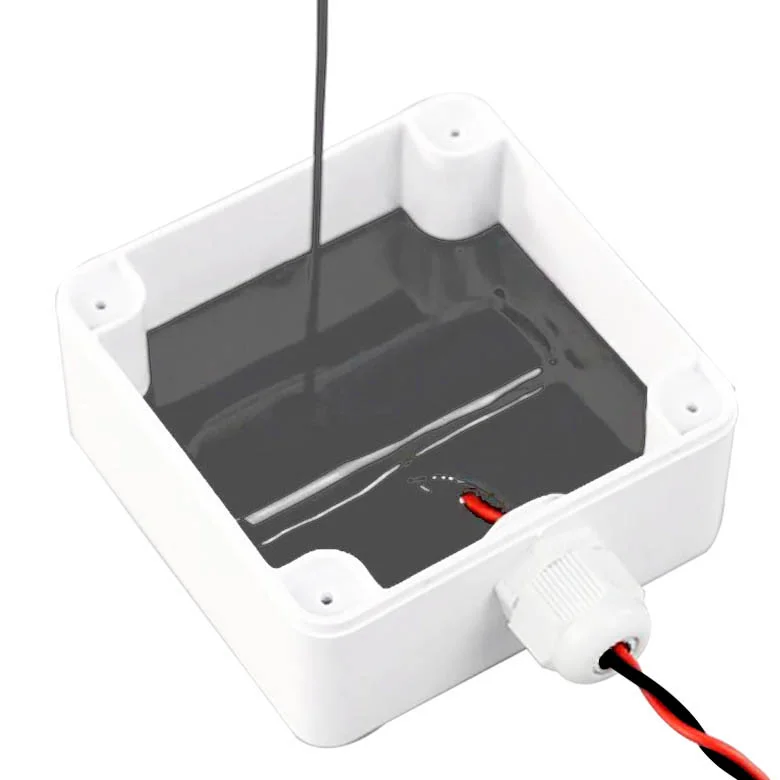

TIS™ 680-10ABシリーズは、2液性の高熱伝導性シリカ封止材で、低温硬化、長いポットライフ、耐火性を備えています。コンデンサや電気デバイスのポッティング用に設計されています。その柔軟性と弾力性により、非常に凹凸のある表面へのコーティングに適しています。熱は個々の素子やPCB全体から金属ハウジングや放熱板に伝達され、これにより発熱する電子部品の効率と寿命が向上します。
TIS680-10AB — 特長
良好な熱伝導性
優れた絶縁性と滑らかな表面
低収縮
低粘度で、エア抜きが迅速
優れた耐溶剤性と防水性
長寿命
主な用途
このグレードの代表的な応用対象には、LED照明ヒートスプレッダおよびパワードライバのポッティング、フェライト接着剤、チップタイプLED、芳香族ポリエステルへの良好な接着、リレー封止材、ゴム・セラミック・PCB・プラスチックへの良好な接着、電源トランスおよびコイル、コンデンサのポッティング、小型電気デバイスのポッティング、金属・ガラス・プラスチックへの接着、LCDおよび基板の接着、コーティングおよび封止材、コイル、IGBTS、トランス、難燃剤、光学/医療部品用接着剤などが含まれます。
TIS680-10AB — データシート仕様
以下の値は公式データシート (PDF: TIS680-10AB-Specification-sheet.pdf)から転記したものです。承認およびロット別のCoAには、リンク先のPDFをご利用ください。
アプリケーションエンジニアリングサポートを依頼する| 項目 | 値（代表値／記載値） | 測定法／備考 |
|---|---|---|
| 代表的な未硬化物性 (硬化剤) | ||
| 色 | 白色 | — |
| 粘度 @25°C ブルックフィールド (mPa·s) | 3500 | — |
| 比重 (g/cm³) | 1.73 | — |
| 密閉容器での保管寿命 @25°C (ヶ月) | 6 | — |
| 代表的な未硬化物性 (主剤) | ||
| 色 | ブラック | — |
| 粘度 @25°C ブルックフィールド (mPa·s) | 3500 | — |
| 密閉容器での保管寿命 @25°C (ヶ月) | 6 | — |
| 混合比 (重量比) | ||
| 混合比 | 100 : 100 | — |
| 粘度 @25°C ブルックフィールド (mPa·s) | 3500 | — |
| 比重 (g/cm³) | 1.73 | — |
| ポットライフ (250 g @25°C) | 30分 | — |
| 硬化スケジュール | ||
| 25°Cでの硬化 | 3時間 | — |
| 70°Cでの硬化 | 20分 | — |
| 硬化後の特性 | ||
| 硬度 (Shore A) @25°C | 65 | ASTM D2240 |
| 動作温度 | -40°C ~160°C | — |
| ガラス転移温度 Tg | 92°C | — |
| 伸長率 | 4.50% | ASTM D412 |
| 熱膨張係数 | 3.0×10⁻⁵ /°C | — |
| 難燃性 UL | 94 V-0 | E331100 |
| 吸水率 % 重量増加 24時間水中浸漬 @25°C | < 0.1 | ASTM D570 |
| 熱伝導率 (W/m·K) | 1.0 | ASTM D5470 |
| 熱抵抗 @10psi | 0.48 °C·in²/W | ASTM D5470 |
| 絶縁破壊電圧 | 200 volts/mil | ASTM D149 |
| 誘電率 @1MHz | 4.5 | ASTM D150 |
| 体積抵抗率 @25°C (Ω·cm) | 3.0×10¹³ | ASTM D257 |
* ご注文書に記載されているPDF改訂版の値と照合してください。
TIS680-10ABの公称熱伝導率はどのくらいですか？
お客様向け資料には、公称の厚さ方向の熱伝導率が1 W/m·Kと記載されています。実際の測定値は、圧力、ギャップ、および固定具によって異なります。技術資料を参考にしてください。
ZiitekはTIS680-10ABをダイカット加工またはカスタムの厚さで供給できますか？
はい、可能です。DXF/DWG形式の外形図と積層高をお送りください。Ziitekではシリコンポッティングコンパウンド部品を日常的に加工しており、公差は厚さと形状によって異なります。
TIS680-10ABの資料はどこにありますか？
技術資料が利用可能な場合は、このページからダウンロードしてください。お客様のレビジョンが異なる場合は、アプリケーションエンジニアリングが照合できるよう、RFQに記載のファイル名を指定してください。
TIS680-10ABはRoHSに準拠していますか？
ZiitekはすべてのTIM製品ラインにおいてRoHS準拠の配合を目指しています。監査の際は、コンプライアンスの項目を引用してください。また、追加の地域別化学物質リストが必要な場合はお知らせください。
