TIF400 矽膠導熱墊片
- 介電崩潰電壓
- >5500 VAC
- 介電常數 @1MHz
- 4.7
- 防火等級
- 94 -V0
- 硬度
- 45
- 比重 (g/cm³)
- 2.65
- 導熱係數 (W/m·K)
- 2.0
產品總覽
TIF400 — 產品概覽

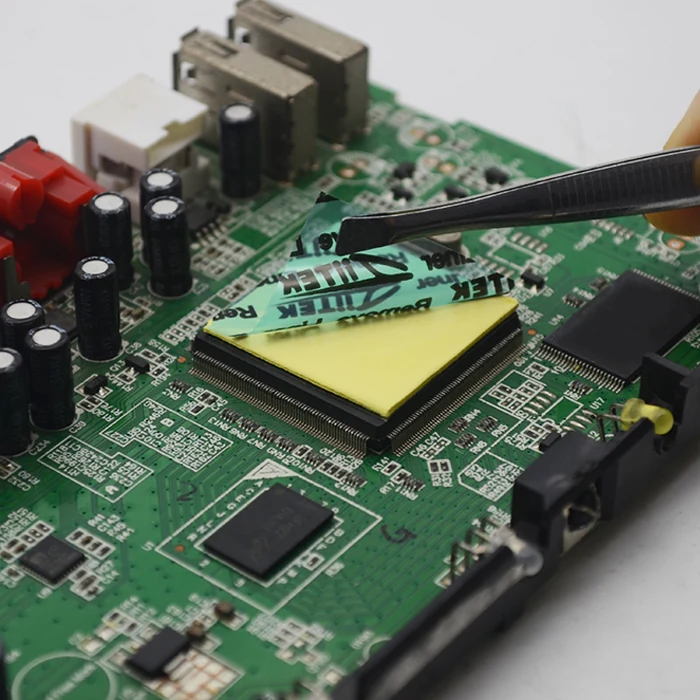

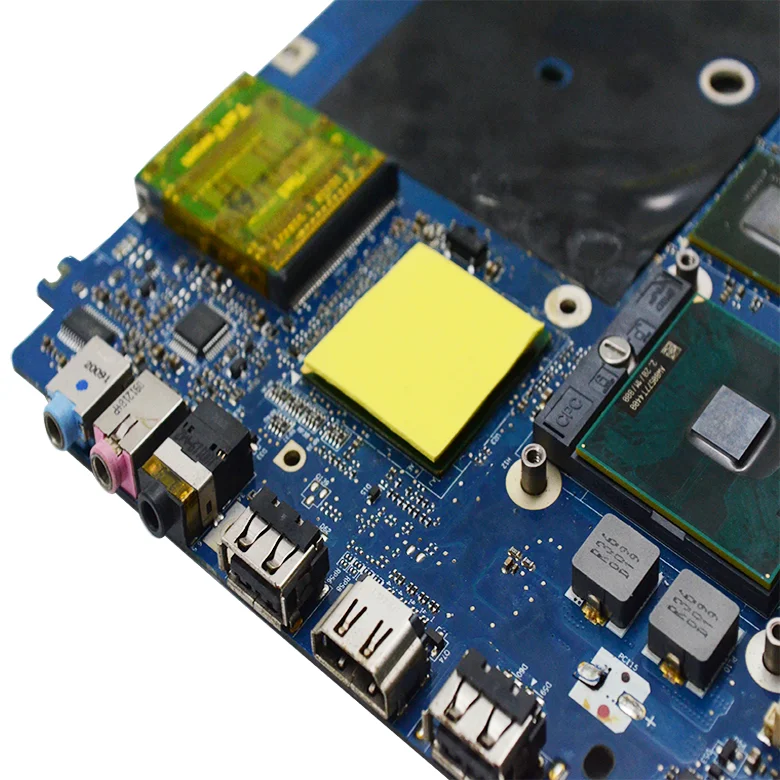

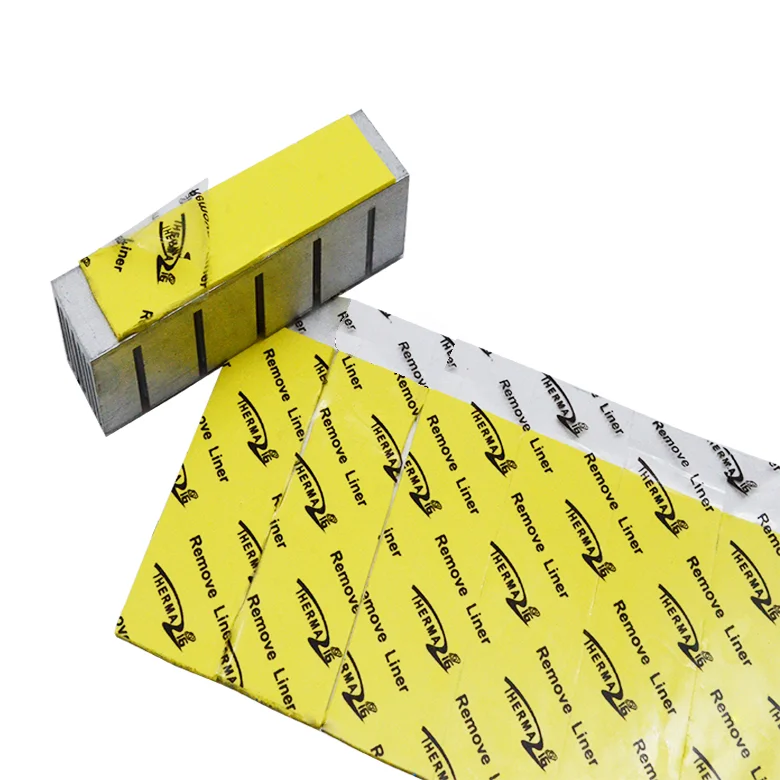

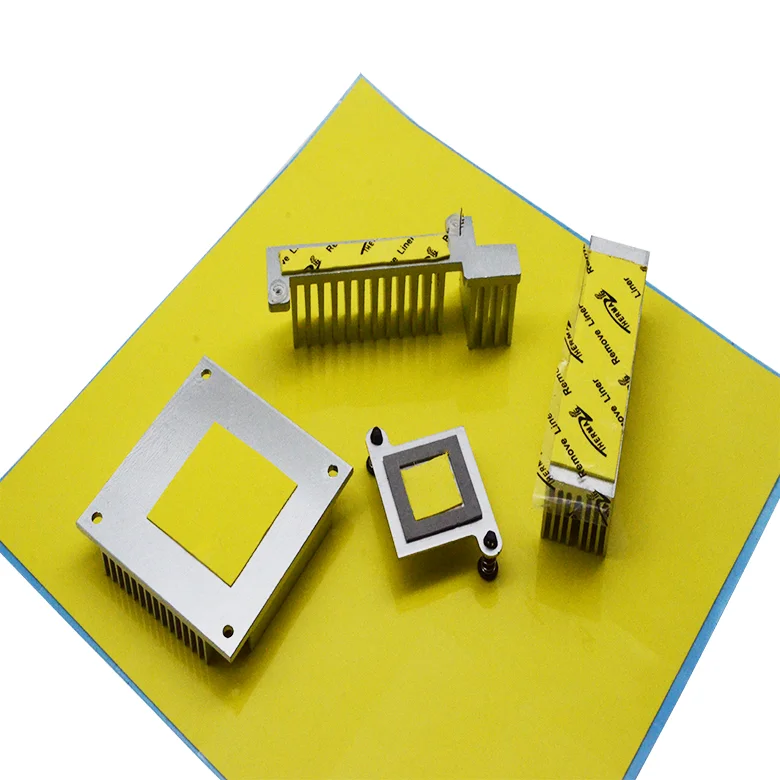

TIF™400 系列導熱介面材料用於填充發熱元件與散熱鰭片或金屬基座之間的空氣間隙。其柔軟性和彈性使其適用於覆蓋極不平整的表面。熱量可以從發熱元件甚至整個 PCB 傳導至金屬外殼或散熱板，從而有效提升發熱電子元件的效率和使用壽命。
產品特色
TIF400 — 產品特色
良好的導熱性
天然黏性，無需額外塗膠
柔軟可壓縮，適用於低應力應用
提供多種厚度選擇
典型應用
此等級產品的應用領域
此等級產品的典型應用目標包括將冷卻元件固定於框架底盤、機上盒、汽車電池與電源供應器、充電樁、LED 電視／照明、顯示卡散熱模組。
| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 顏色 | 黃色 | 目測 |
| 結構 | 陶瓷填充矽膠彈性體 | — |
| 厚度範圍 | 0.01"(0.25mm)~0.20" (5.0mm) | ASTM D374 |
| 硬度 | 45 | ASTM 2240 |
| 比重 (g/cm³) | 2.65 | ASTM D297 |
| 操作溫度 | -40 ~160 °C | — |
| 崩潰電壓 (T = 1.0mm) | >5500 VAC | ASTM D149 |
| 介電常數 @1MHz | 4.7 | ASTM D150 |
| 體積電阻率 (Ω·cm) | >5.3×10¹² | ASTM D257 |
| 導熱係數 (W/m·K) | 2.0 | ASTM D5470 / ISO22007-2.2 |
| 防火等級 | 94 -V0 | UL E331100 |
* 數值應與您採購訂單上引用的 PDF 版本相符。
同系列產品
相關 導熱墊片 型號
TIF400 的標稱導熱係數是多少？
客戶工作手冊中列出標稱的 Z 軸導熱係數為 2 W/m·K。您實際測得的數值會因壓力、間隙和測試夾具而異 — 請以技術文件為準。
Ziitek 是否可提供 TIF400 模切加工品或客製化厚度？
可以 — 請提供 DXF/DWG 外框圖及堆疊高度。Ziitek 常規提供矽膠導熱墊片的加工服務；公差取決於厚度和幾何形狀。
TIF400 的技術文件在哪裡？
如有技術文件，可於此頁面下載。如果您持有的版本不同，請在您的詢價單 (RFQ) 中註明文件名稱，以便應用工程部門進行核對。
TIF400 是否符合 RoHS 規範？
Ziitek 所有系列的導熱介面材料 (TIM) 均以符合 RoHS 的配方為目標。稽核時請引用合規性說明區塊，若您需要其他區域的物質清單，也請告知我們。
