光模組導熱材料與射頻模組的低揮發介面設計

光模組與射頻模組的導熱介面設計，重點不是追求最高的導熱係數，而是同時守住三件事：把熱從晶片帶走、不讓揮發物污染光學面與接點、撐過熱循環而不退化。這三件事彼此拉扯——散熱要軟、要貼合，潔淨要把含矽材料往外推，可靠度要材料在冷熱反覆下不泵出、不分層。

光模組與 5G 射頻模組常被放在同一張 BOM 表裡討論，但兩者對介面材料的約束其實不同：光模組緊鄰開放式光學耦合面，最怕的是分子級污染；射頻模組的功率放大器（PA）熱流密度高、又常封在密閉腔體裡，最怕的是熱走不掉、揮發物在腔內越積越多。把兩者混成一句「用低揮發導熱材料」帶過，正是介面設計最常見的坑。這篇會把兩類模組的差異、低揮發的量法、介面設計參數、熱循環退化與驗收寫法逐段拆開，這條主線收在高功率應用主題頁底下。

光模組與射頻模組的導熱介面，為什麼不能套同一套設計？

導熱介面材料（Thermal Interface Material, TIM）的角色是填掉兩片固體表面之間的微觀氣隙——空氣的導熱係數約 0.026 W/m·K，而銅約 400、鋁約 200 W/m·K，相差數個數量級；不填掉氣隙，再好的散熱器（heat sink）也接不到熱（Thermal interface material）。差別在於，光模組與射頻模組對「填掉氣隙」之外的附加約束不同。

先看兩類模組的熱源與環境差異：

共同點是：兩者都裝在體積受限的封裝裡（如 QSFP-DD／OSFP 這類可插拔封裝，SFP/QSFP 系列），組裝公差窄、留給 TIM 的壓縮空間小。因此在資料中心與 AI 運算這類高密度部署場景，介面材料往往同時被三條線拉扯：要貼合不平整表面、要把應力壓低到不傷元件、還要在整個使用壽命內不釋放污染。

光模組的熱從哪裡來？DSP、雷射與光學面對溫度的容忍度

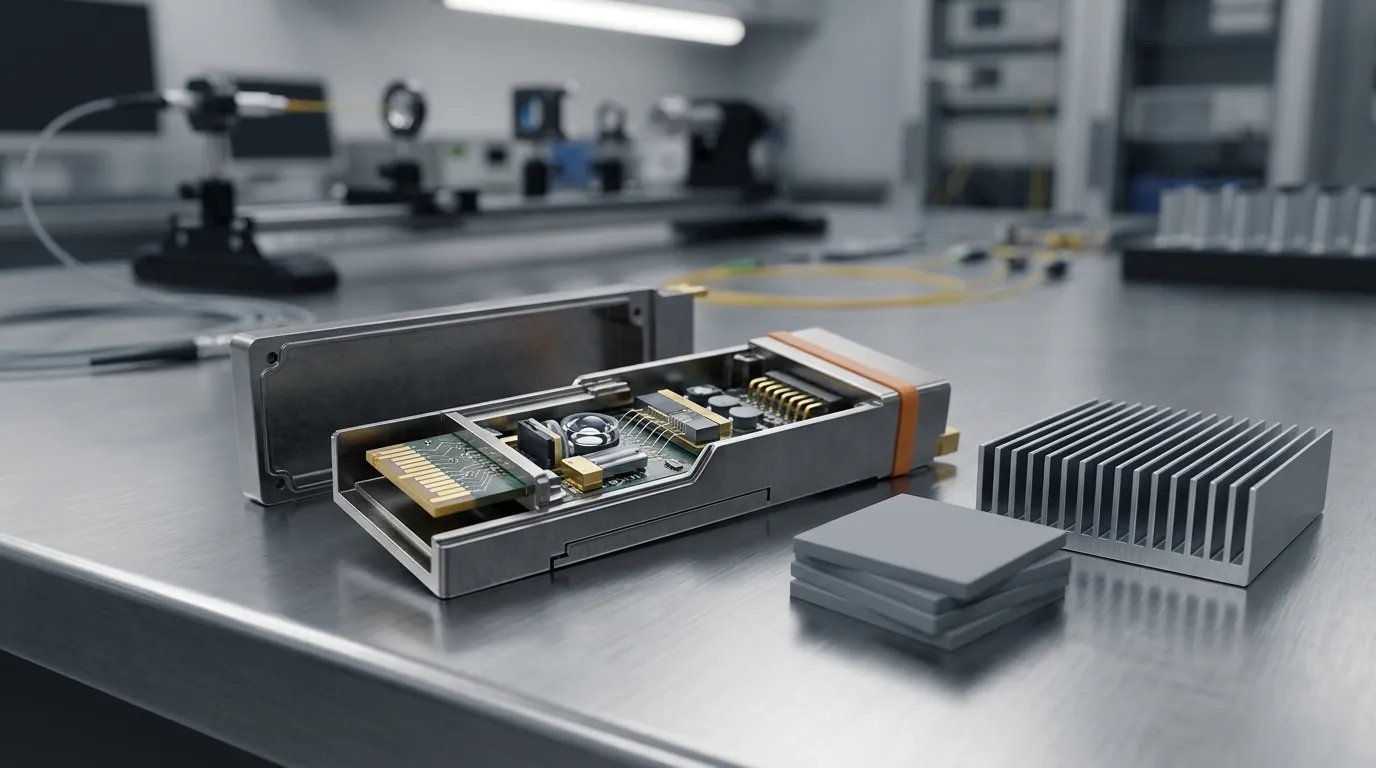

光模組的問題不是「熱很多」，而是熱很擠、又很挑。以 800G 模組為例，DSP、雷射引擎與驅動電路被壓縮在巴掌大的封裝裡，單位面積的熱流密度遠高於一般板卡上的元件；這些熱必須經由 TIM、外殼、再到系統風道或冷板逐段帶走。整條路徑的總熱阻可以拆成串聯的幾段：晶片到外殼、TIM 介面、外殼到散熱器、散熱器到環境——任何一段是瓶頸，整條鏈就卡在那裡。

真正讓光模組介面設計變難的，是光學元件對溫度的容忍度遠低於數位晶片。分佈式回饋（DFB）雷射的發光波長會隨溫度漂移，業界常用量級約為每上升 1 °C 漂移 0.1 nm；在把光引擎與交換器 ASIC 緊密整合的共封裝光學（Co-Packaged Optics, CPO）架構裡，微環諧振器等元件對溫度的敏感度通常更高，共振波長漂移量級約每 °C 數十皮米。上述兩個量級數字為業界常用值，非本文實測。溫度不穩，波長就跑出通道規格；溫度梯度大，同一模組內不同元件的應力也不同。這使得光模組的介面設計必須同時處理熱與機械應力：墊片太硬，壓合時會把應力傳到雷射與電容上；太軟，又可能撐不住公差、填不實間隙。業界常見的堆疊做法（DSP／雷射介面用超柔軟墊片、對外冷板介面用相變材料）正是為了在貼合與低應力之間取平衡，可參考一個800G / 1.6T 光模組的散熱案例看實際分層。

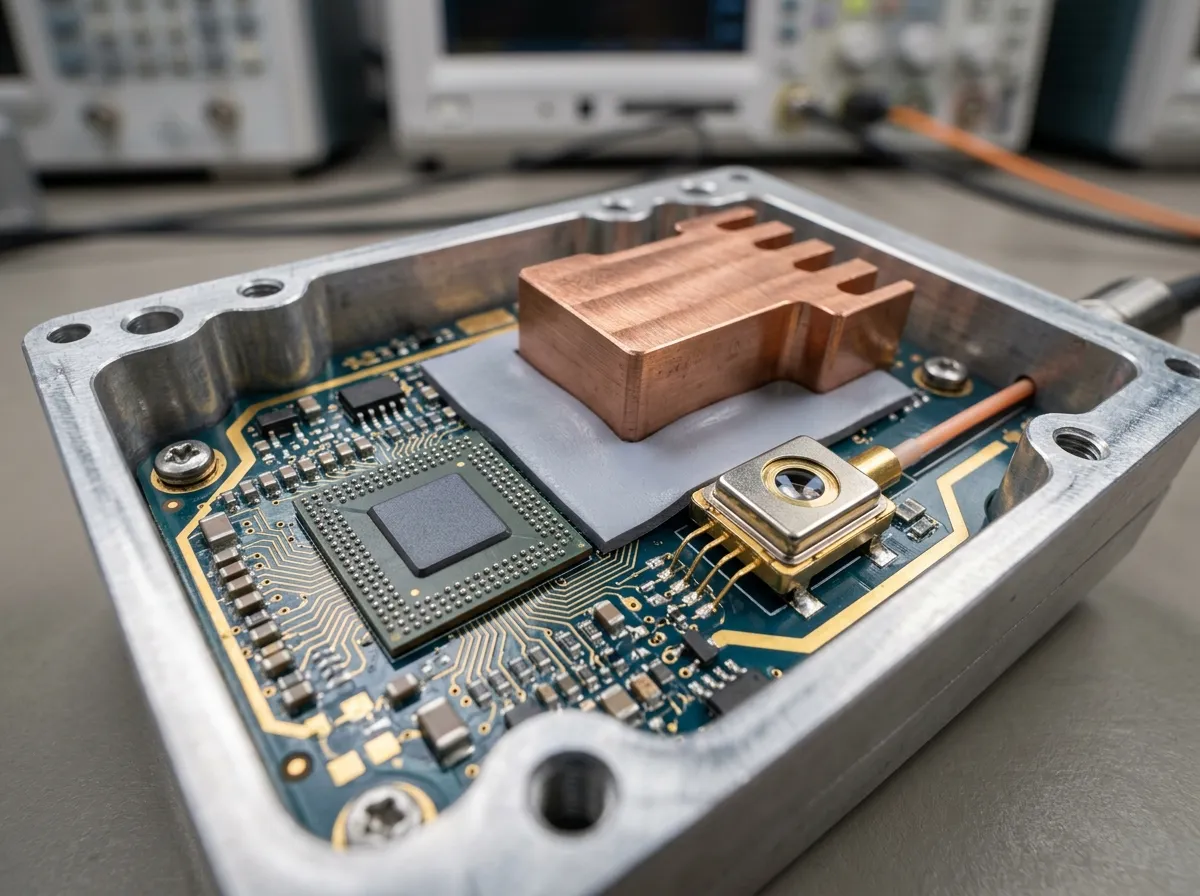

光模組的介面位置通常有兩處：晶片（DSP／驅動）到外殼的內介面，與外殼到散熱器／冷板的外介面。兩處的壓力、厚度與潔淨要求不同，不能共用一組參數。

射頻模組的介面有什麼不同？PA 熱流密度與密閉累積

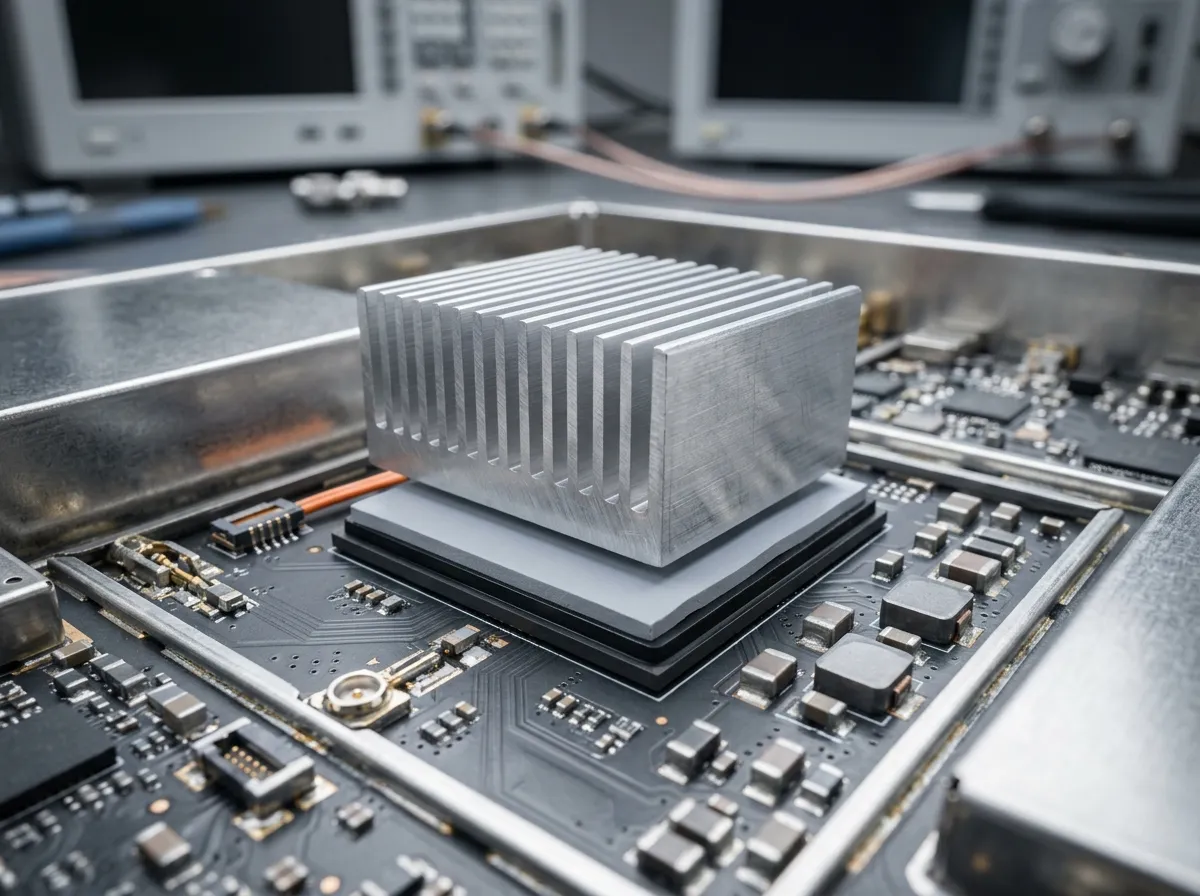

射頻模組的介面設計，第一約束是把 PA 的熱帶走。功率放大器把直流功率轉成射頻輸出，轉換效率有限，其餘多半變成熱，而且集中在極小的 GaN 或 GaAs 晶片上（Gallium nitride）；5G 基地台的 Massive MIMO 天線單元把數十上百個 PA 塞進同一塊板，熱會互相疊加。相較光模組怕污染，射頻模組更怕的是單點熱爬升——一旦 PA 結溫過高，增益、線性度與使用壽命一起退。

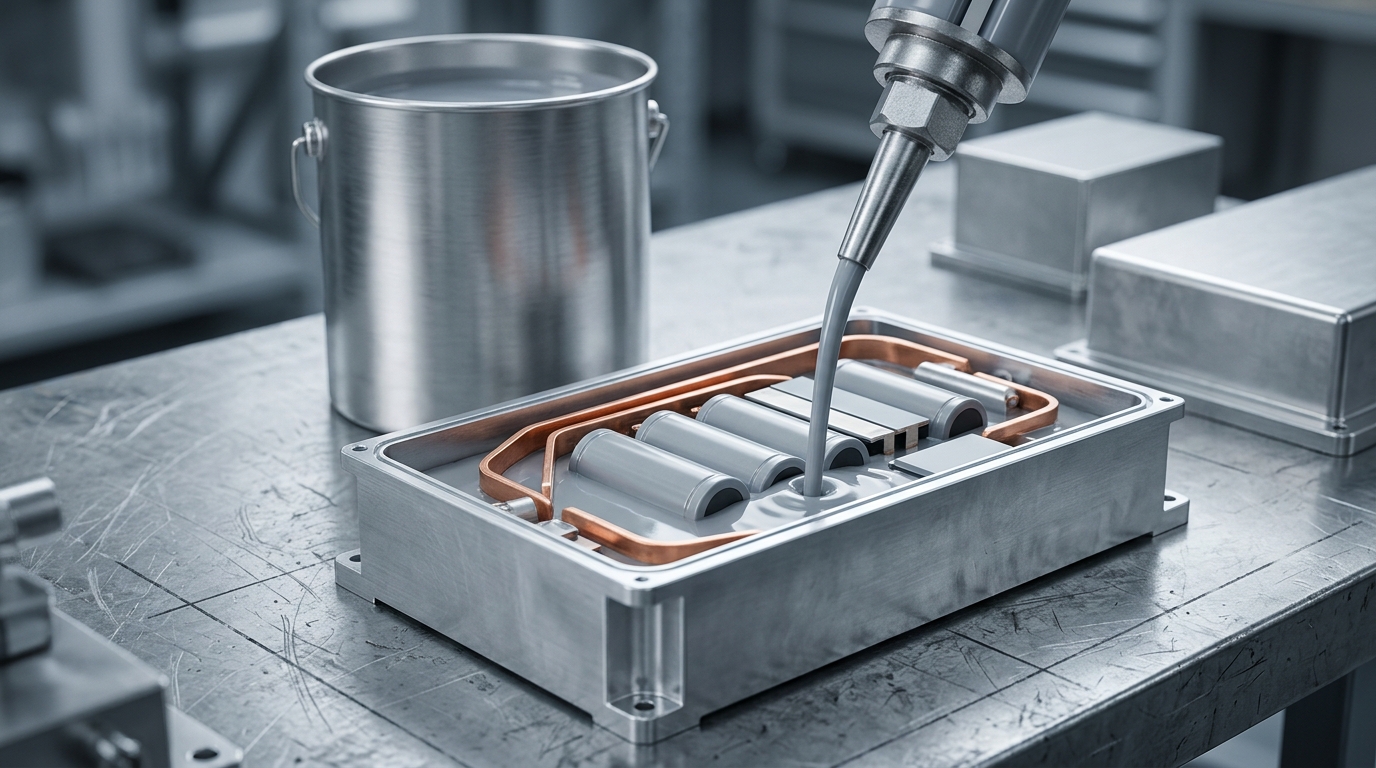

第二個差異是密閉性。很多射頻前端與天線模組為了防水防塵會灌封或密封，腔體越小、換氣越少，TIM 與其他含矽材料釋出的低分子矽氧烷就更容易在腔內累積、再冷凝到較冷的表面。這帶來一個常被忽略的設計紀律：射頻模組要做的是整個腔體的含矽材料盤點——導熱墊片、導熱膏、灌封膠、RTV、接著劑都算，不是只看某一片墊片。灌封膠本身的選型與釋氣特性會直接影響腔內總量，實務上可先從矽膠灌封膠的規格與應用確認該類材料的取捨方向。

射頻模組的介面重點在 PA 正上方的低熱阻路徑；但密閉腔體意味著介面材料的揮發物不會散去，只會在腔內循環。

低揮發為什麼是共同門檻？矽氧烷的成因與中立量測口徑

低分子矽氧烷（siloxane）是矽聚合物中未完全反應或短鏈的部分，具有一定揮發性（這類逸散在業界通稱 outgassing，中文多稱釋氣）。在持續發熱、相對密閉的模組內，它們會以氣態逸散，再在較冷的表面凝結成膜——對光模組而言，受害的是光纖端面、透鏡與雷射／偵測器窗口；對射頻與其他密閉模組而言，受害的是接點、感測器窗與腔體冷面（Polydimethylsiloxane）。這層膜肉眼不易察覺，卻會降低透過率、造成雜散光，甚至讓低電壓接點的接觸電阻逐日上升，而且多半不可逆——模組組裝完成後很難再清潔。

問題是「低揮發」三個字本身驗不動。要讓它變成可比較的數字，得把方法與條件寫清楚。實務上有兩種常見量法，適用場景不同：

ASTM E595（現行版本如 E595-15(2021)）的兩個指標在太空與近真空產業是常見的入料口徑，其 TML ≤ 1.0%、CVCM ≤ 0.10% 也常被當作篩選門檻（ASTM E595 標準頁、NASA Goddard 釋氣資料庫使用指南）。但要留意：E595 的條件是真空，地面光模組運作在常壓密閉艙體，兩者的揮發機制並不相同。因此 E595 數據適合當「材料低揮發特性」的參考指標，卻不宜直接當地面污染風險的判據；常壓下的矽氧烷累積，較直接相關的是密閉腔收集＋氣相層析的物種檢測結果。

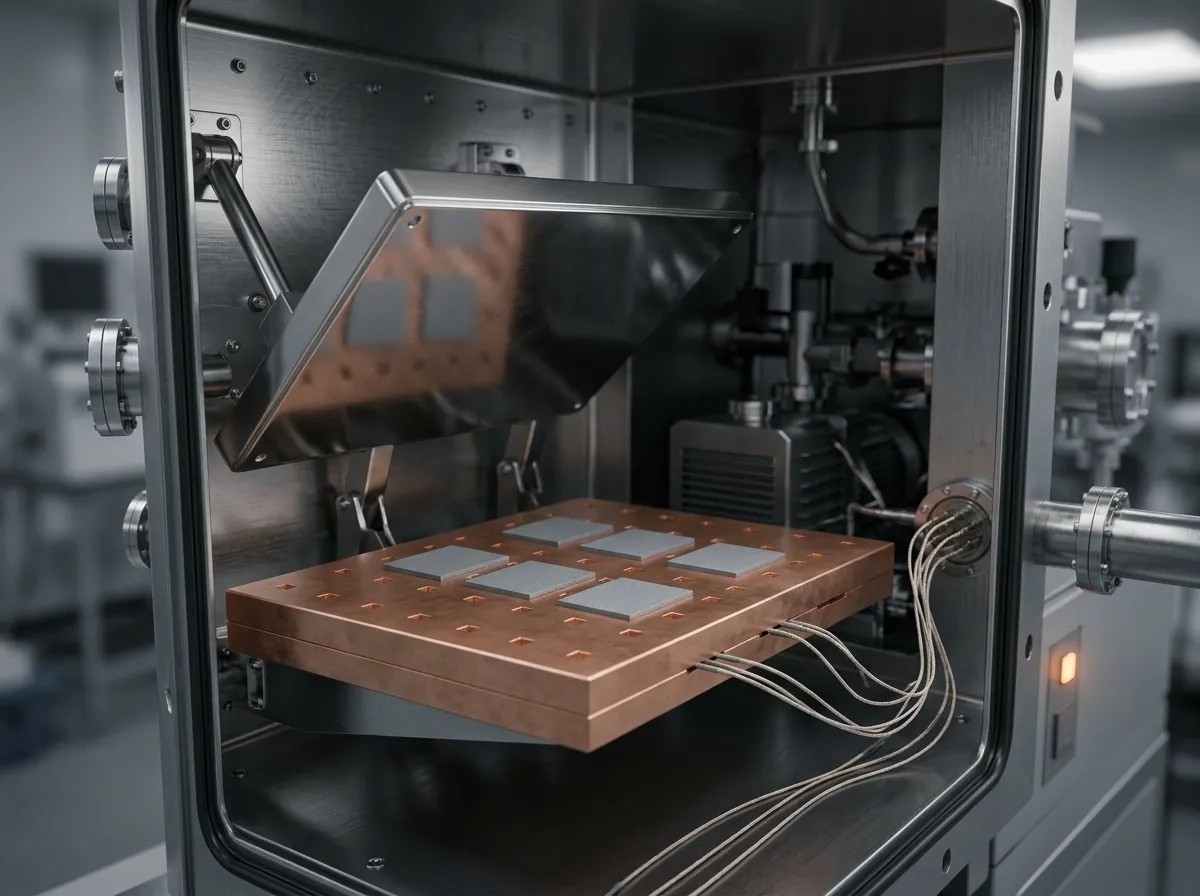

「低揮發」要變成可比數字，關鍵在收集——把逸散物冷凝到一塊已知溫度的收集板上，才量得到有多少會凝結到別的零件上。

導熱介面怎麼設計？膠層厚度、壓力與間隙

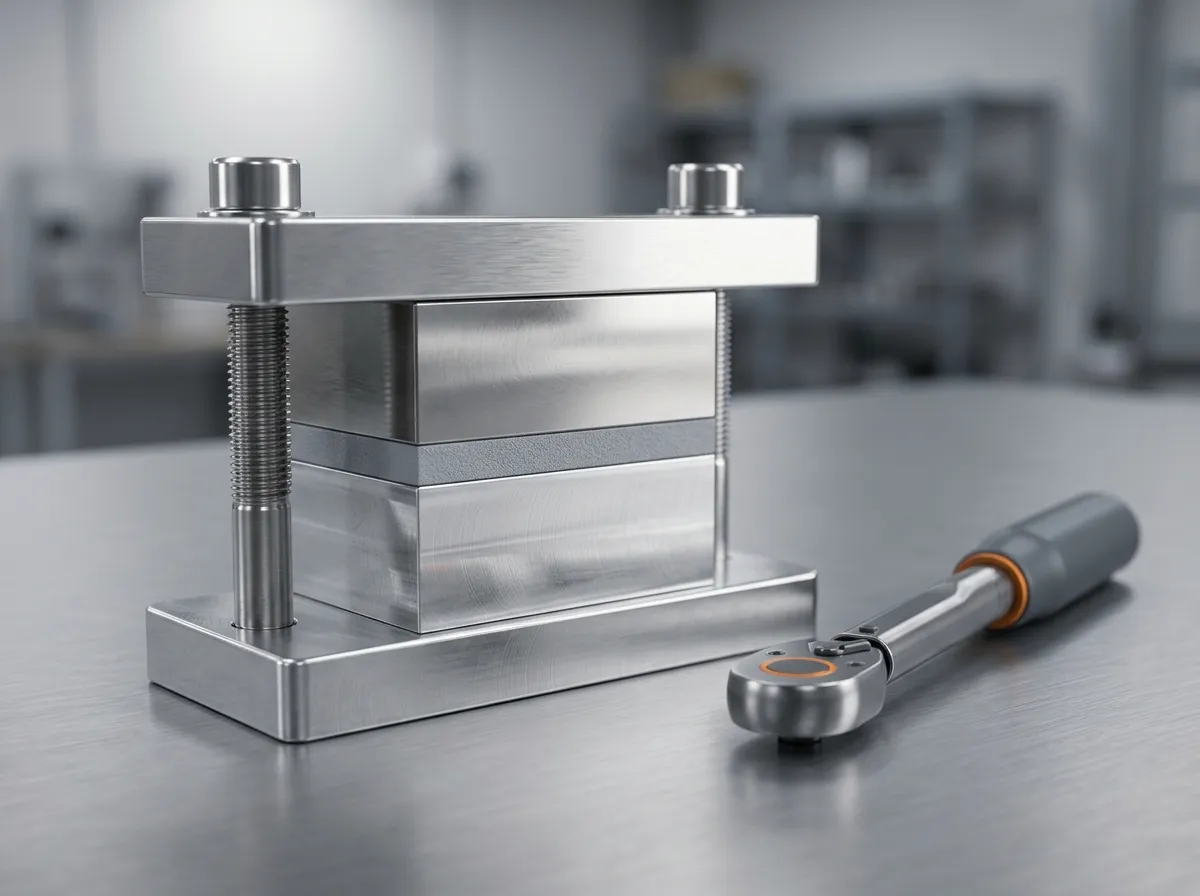

介面設計的核心參數只有三個：膠層厚度（Bond Line Thickness, BLT）、組裝壓力、以及兩接觸面的間隙與平整度。三者互相牽制——熱阻大致與 BLT 成正比（越薄越好），但 BLT 太薄填不實氣隙、太厚又增加熱阻；組裝壓力越大通常貼合越好，但壓力越大，材料對元件的機械應力也越大。光模組與射頻模組的差別，就在於「能承受多少壓力、需要多低的應力」。

設計時可依序問四個問題：

1. 間隙有多大、公差多少？ 間隙決定材料型態的下限——小間隙可用導熱膏（BLT 可壓到很薄），大間隙或不規則間隙要用可壓縮墊片或點膠凝膠填補。
2. 能施加多少組裝壓力？ 壓力不足，墊片壓縮率不夠、填不實；壓力過大，脆弱的雷射、電容或 PA 周邊元件會被應力傷到。光模組尤其要控制壓合應力，避免傷及光學對準。
3. 表面平整度與粗糙度如何？ 越不平整的表面越依賴材料的順形能力，此時超柔軟墊片優於硬質材料。
4. 材料型態選哪一種？ 不同型態對 BLT、壓力與潔淨的容忍度不同：

導熱係數只是其中一個維度。常見導熱墊片的導熱係數多在約 1–15 W/m·K 級（範圍值，隨型號與填料而異）；但量測導熱係數或熱阻時，方法、壓力與 BLT（膠層厚度）必須一起寫，否則數字不可比（ASTM D5470 標準頁，即 ASTM D5470-17）。同一片墊片在不同壓力與 BLT 下量到的熱阻可以差好幾成。想先收斂到材料型態，可從導熱墊片產品線的規格分類看厚度、硬度與壓縮特性的對應。

不規則間隙、或需要自動化點膠的產線，通常會改用導熱凝膠。

介面設計的三個參數（BLT、壓力、間隙）在壓合那一刻被同時決定；BLT 量得到、壓力量得到，材料才選得準。

熱循環會讓介面怎麼退化？泵出、分層與熱阻上升

介面在出廠時合格，不代表在壽命期內合格。溫度反覆升降時，三種機制會讓介面慢慢變差：

• 熱膨脹係數（CTE）不匹配：晶片、TIM、散熱器三者的熱膨脹係數不同，升溫時彼此的膨脹量不同，介面反覆被拉、被壓（Thermal expansion）。
• 泵出（pump-out）：膏體或凝膠在冷熱循環下被反覆擠出介面邊緣，介面變薄甚至出現空腔，熱阻上升。相變材料與凝膠的抗泵出能力取決於配方與載體。
• 分層與壓縮永久變形：墊片長期受壓後回彈不足，或介面出現剝離，都會讓有效接觸面積下降。

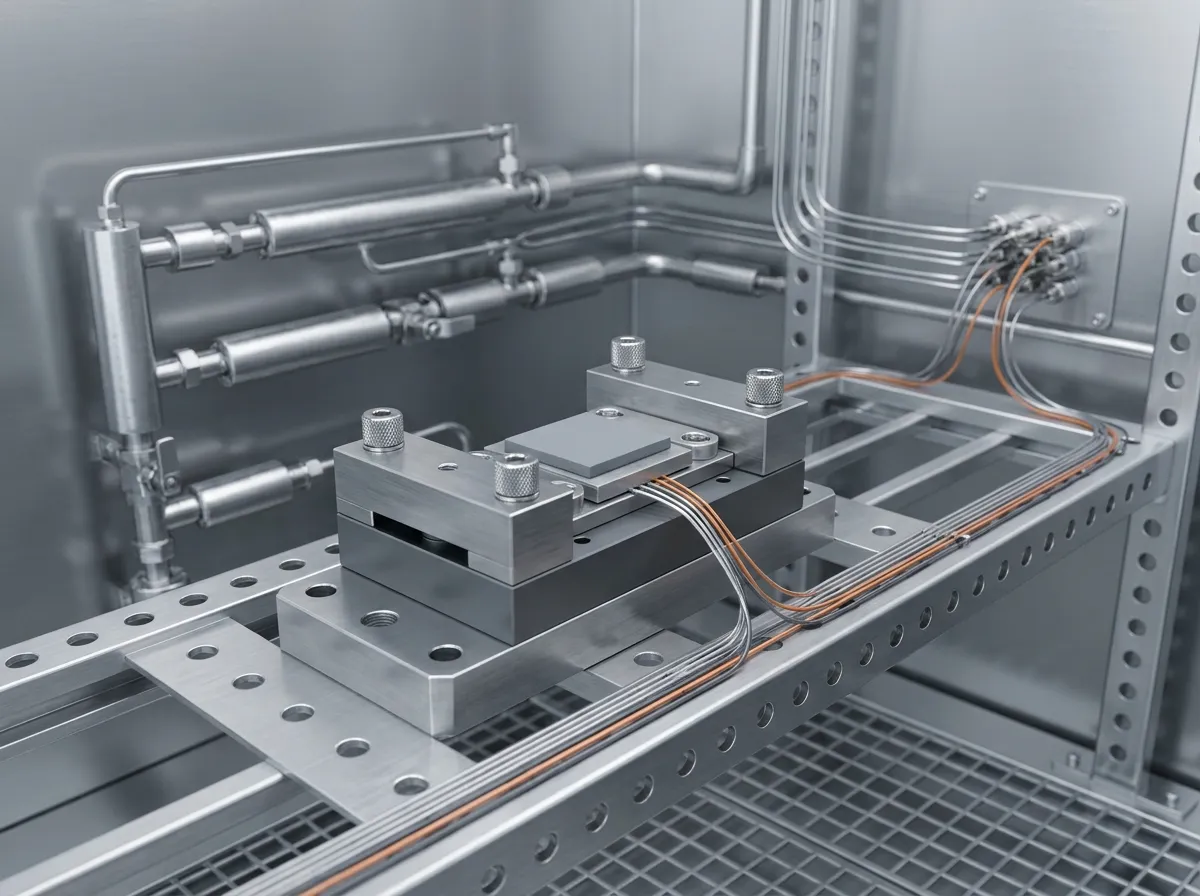

這些退化不會在一次量測裡出現，必須靠熱循環測試暴露。條件要從應用反推：溫區（涵蓋實際工作與極端環境）、循環數（篩選可短、壽命預估需多點）、升降溫速率與停留時間，並在循環前後各量一次熱阻與外觀。環境試驗的框架可沿用 IEC 60068 系列（例如 60068-2-14:2023 溫度變化，第 7 版、取代 2009 年第 6 版；IEC 官方標準頁）的溫濕度 conditioning 邏輯，但要注意它不涵蓋介面的熱阻追蹤，別把環境試驗證書當成介面可靠度報告。

熱循環測試把「壽命期內會不會退化」壓縮到幾百小時內暴露；判據是熱阻變化率與外觀一起看，缺一項都可能放過已經退化的介面。

熱循環測試的環境框架與標準分類可參考熱循環（temperature cycling）的一般介紹；判據的關鍵是「熱阻變化率」（例如對初始值 ≤ 10% 的示例寫法，實際門檻依應用議定）而非單看外觀——外觀無異但熱阻已爬升的介面，才是漏網之魚。

非矽、低揮發矽膠與相變材料，怎麼取捨？

回到最實際的問題：什麼時候該換材料？

• 非矽（無矽氧烷）導熱材料：適合「連微量矽氧烷都不能接受」的場合——光模組開放式光學面、精密光學、部分密閉腔體。代價是成本較高，且需重新確認散熱裕度。例如非矽導熱墊片（Z-Paster 系列）就是以烯烴／丙烯酸基質搭配陶瓷填料，供應片材或依圖裁切。
• 低揮發矽膠墊片：適合「仍可用矽膠、但對釋氣敏感」的場合——控制低分子矽氧烷的殘留量即可，導熱與機械特性通常比非矽材料更好選。光模組的 DSP 介面、密閉但不緊鄰光學面的位置多屬這一類。
• 相變材料（PCM）：常溫固態、升溫軟化貼合的型態，特別適合怕泵出、怕應力的介面（見相變材料產品線）。

還有一個常被低估的順序：先改設計，再換材料。把夾持壓力做均勻、避免墊片局部懸空、減少不必要的密閉體積，往往比換材料便宜，而且同時降低揮發累積與熱循環應力。此外，法規面也在推著供應鏈往低揮發走——歐盟 REACH（Regulation (EC) No 1907/2006）附錄 XVII 第 70 條已對 D4／D5／D6 等環矽氧烷在特定用途設限；實務上，出口客戶多半在承認書中追加物質含量聲明（此多屬客戶合約要求；實際適用範圍與生效日請以 ECHA 原文與法務確認為準）。

怎麼驗證？把介面設計寫成可驗收的條件

設計要靠驗收閉環才有意義。委託或承認書上，與介面材料相關的欄位至少要寫清楚四件事：測試方法與標準版本、測試條件（溫度／時間／壓力／真空度）、樣品幾何與數量、判據與取樣規則。缺任何一欄，後續批次爭議就只能靠印象解決。本文引用的標準（ASTM E595、ASTM D5470、IEC 60068 等）一律以合約指定的現行版本為準；標準改版時需重新核對條件欄。

向供應商索取資料時，建議一次要齊：材料規格書（基材、填料、厚度、硬度）、含條件的熱阻或導熱係數報告、釋氣或油析報告（E595 的 TML／CVCM，或雙方約定的密閉腔條件）、出廠檢驗報告、法規符合聲明（RoHS、REACH），以及變更通知承諾（換配方或換填料時重新送樣）。「報告含條件」應寫成採購條件之一——沒有條件欄的規格值，等於沒有規格。

常見問題

光模組一定要用非矽材料嗎？

不一定。要看該介面是否緊鄰開放式光學耦合面。緊鄰光纖端面、透鏡或雷射／偵測器窗口的介面，建議優先評估非矽材料以降低矽氧烷污染的風險；遠離光學面、且非高度密閉的位置，低揮發矽膠墊片通常更划算。關鍵是把「有沒有密閉累積」與「離光學面多遠」一起判。

低揮發和低熱阻會不會互相衝突？

通常不會，但選型要看型態。非矽材料的導熱係數已可做到與同級矽膠相當，重點在填料與樹脂系統的搭配；真正的取捨往往是成本與散熱裕度，而不是「非矽就一定比較不導熱」。

ASTM E595 的數據可以直接當地面光模組的判據嗎？

不宜直接等同。E595 是在真空環境下量總質量損失與可凝結揮發物，適用真空艙體；地面光模組運作在常壓密閉艙體，揮發機制不同。E595 可作材料低揮發特性的參考指標之一，常壓下的汙染風險較直接相關的是密閉腔收集＋氣相層析的物種檢測。

熱循環要跑幾次才夠？

沒有通用數字，要從應用反推。篩選階段可用較短循環數快速排序材料；壽命預估需要多個時間點、不可單點外推。判據建議同時看熱阻變化率與外觀，而非只看外觀。

墊片和導熱膏，哪個介面可靠度較好？

取決於介面條件。膏體 BLT 可壓得更薄、初始熱阻低，但在熱循環下泵出風險較高；可壓縮墊片與相變材料在反覆循環下較穩定。壓力是否均勻、溫差是否大、是否需要重工，是三個決定性因素。

下一步：把應用條件換成一張材料需求單

要把上面的內容變成可執行的選型，需求單上至少要有四欄：模組類型與是否密閉、熱源與最高工作溫度、介面間隙與公差（含平整度）、可施加的組裝壓力上限。這四欄寫清楚，才能判斷該用墊片、凝膠、膏還是相變材料，以及是否需要非矽或低揮發規格。若還在收斂材料型態，可先看導熱材料選型決策樹，把間隙、壓力與量產條件收斂成材料型態，再回到本文處理低揮發與熱循環驗收。
