LED 驅動器灌封膠與散熱：熱阻、耐濕與固化

一顆 150 W 的 LED 天井燈，LED 驅動電源效率 90%，代表有 15 W 的熱必須從一顆手掌大的盒子裡離開。盒子是密閉的、沒有風扇、外面是積了灰的鰭片。工程師手上能動的兩個旋鈕只有：外殼多大、裡面灌什麼膠。LED 驅動器灌封膠就是那個被寄予厚望、卻最常被誤解的旋鈕。

於是問題通常這樣出現——樣機不灌膠時量到的殼溫是 78 °C，量產灌了標稱 2.0 W/mK 的膠之後變成 84 °C。採購問「不是說導熱膠嗎」，供應商說「這支已經是中高階」，然後會議就卡住了。卡住的原因是沒有人把「膠層多厚」放進算式：2.0 W/mK 在 0.1 mm 的界面裡是奢侈，在 12 mm 的灌注層裡卻只是及格。

這篇文章處理的是 LED 驅動器灌封膠的三個任務——把元件的熱接到外殼、把水氣擋在外面、把焊點與元件固定住——以及它們在同一個變數上的衝突：厚度。厚度是導熱的敵人（熱阻與厚度成正比），卻是耐濕與固定的朋友。

「LED 灌封膠」有兩種，先確認你問的是哪一種

中文裡「LED 灌封膠」這個詞同時指兩件完全不同的事，而它們的技術語言幾乎不重疊。

一種是晶片封裝膠：塗在 LED 晶粒與支架之間、厚度 0.1–1 mm、要求高透光與高折射率，用折射率差把光子從晶粒裡「取」出來。它談的是出光效率、黃變、熱穩定性，是不透明的話就毀了。搜尋「LED 灌封膠」跳出來的多半是這一類。

另一種是驅動器灌封膠（英文文獻裡的 LED driver potting）：灌進電源盒、包住電解電容、變壓器與 MOS，厚度 3–30 mm、不透明（黑或灰）、要求 UL 94 V-0 阻燃、絕緣與導熱。它談的是熱阻、耐濕、固化窗口，透光率是零分也無所謂。

分水嶺不只是用途，是物理機制換了一套。0.1 mm 的膠層裡，熱傳的瓶頸在兩側的接觸界面；10 mm 的膠層裡，瓶頸在材料本身的體熱阻。同一句「導熱係數越高越好」，在前者是對的，在後者是只對一半——因為在後者，把厚度從 10 mm 降到 6 mm，效果往往大過把 k 從 1.0 換成 3.0。後面第三節會把這句話算給你看。

LED 驅動器為什麼怕熱：壽命掛在電解電容上

驅動器裡最怕熱的元件不是 MOS，也不是變壓器，而是那幾顆圓柱形電解電容。原因不是它耐溫低（車規品可到 105 °C、甚至 125 °C），而是它的壽命對溫度指數敏感。

業界慣用的近似是「環境溫度每降 10 °C，壽命加倍」，這個法則的物理來源是電解液蒸發速率的 Arrhenius 關係，也是電解電容壽命估算的標準做法。用額定 105 °C / 5,000 小時的品項代入：

（估算值，實際仍受紋波電流、通風與電容品牌影響；此表只示範溫度槓桿的量級。）

看這張表就知道為什麼「差 6 K」在會議上值得吵。同樣的電容，85 °C 與 79 °C 的壽命差了五成。而驅動器是密閉的，內部沒有對流，電容的熱只能沿著三條路走：腳位到 PCB、PCB 到支架、以及透過空氣與灌封膠到外殼。前兩條在設計定案後幾乎動不了，第三條是灌封膠唯一能施力的地方。

反過來說，灌封也是一把雙面刃：它把熱從元件導向外殼的同時，也把原本靠空氣自然對流散掉的少量熱給堵住了。所以判斷標準不是「灌了會不會比較涼」，而是「灌了之後，熱到得了殼、殼又散得掉嗎」。

把灌封層當熱阻算：厚度是主角，k 只是配角

熱阻的定義很簡單：R = t / (k · A)，t 是導熱路徑長度、k 是灌封膠的導熱係數、A 是截面積。把它套在灌封層上，t 就是膠層厚度，A 就是熱流穿過的膠截面。

假設一顆驅動器的熱源投影面積是 100 cm²（約 10 × 10 cm 的板面），膠層厚 10 mm，算出來的熱阻是：

（A = 100 cm²；單位 K/W，數字越小越好。）

現在把那 15 W 放進去：k = 0.4、厚度 10 mm 時，光穿過膠層就要吃掉 37 K；換成 k = 3.5 的同厚度，只剩 4.3 K。差距 33 K，看起來「高 k 大勝」。但如果改成 k = 1.0 而厚度降到 5 mm，熱阻是 0.50 K/W，溫升 7.5 K——用中階材料加一半厚度，就打贏了低階材料卻厚灌的做法。

再放一個對照組進來：以同一個 100 cm² 截面計，0.1 mm 厚的導熱膏（k = 3.0）熱阻是 0.0033 K/W，同截面下跟 10 mm、0.4 W/mK 的灌封層差了 750 倍。這個 750 倍是同截面下的比值，與面積無關；但 K/W 的絕對值必須跟著面積走——晶片接觸面積通常只有 1 cm² 左右，同一層導熱膏在那裡是 0.33 K/W，而 2.50 K/W 那一格對應的是整個 100 cm² 板面，兩者幾何不同，不能把兩個 K/W 直接相減或相除。這也就是為什麼「CPU 換高階散熱膏」的心得搬不到驅動器上：一個在解界面熱阻，一個在解體熱阻，兩個問題的中文都叫「導熱」，物理量級卻不在同一個次元。

還有一個比 k 更容易被忽略的變數：氣泡。空氣的 k 約 0.026 W/mK，只要膠層裡有一層 1 mm 厚的連續氣泡，串聯起來的等效導熱係數會從 1.0 掉到約 0.21 W/mK——比原本假設的低了將近五倍，而且這一層通常長在散熱路徑上（變壓器底部、殼底轉角）。所以脫泡不是外觀要求，是熱阻要求。填料比例拉高雖然能推高 k（氧化鋁、氮化硼這類陶瓷粉佔配方重量的一半以上並不罕見），卻同時把黏度推上去、讓氣泡更難排掉，這個取捨在灌封樹脂導熱係數與填料比例裡有完整的曲線討論。

圖說：灌封層的厚度（不是導熱係數）決定這一層的熱阻；厚度又同時是耐濕與固定的來源。

熱從哪裡出去：三條路徑與它們的瓶頸

把膠算完，還有第二段：熱到了殼，出不出得去。驅動器的熱路徑可以拆成三段，高功率電子散熱材料的分場景拆解用的也是同一種切法。

路徑一：元件底面 → 膠 → 殼底。 這是最有效的一條，因為殼底面積大、膠層最薄（通常 2–5 mm）。MOS、整流二極體這類貼板元件若把銅箔鋪開，熱會先攤到 PCB 再往下走。若殼底與 PCB 之間墊了 10 mm 的膠，這條路的熱阻立刻從 0.5 K/W 級跳到 1.0–2.5 K/W 級。

路徑二：變壓器與電感 → 膠 → 殼側。 變壓器是「體熱源」——熱從繞組與磁芯的三維體積產生，不是從一個平面。它周圍的膠截面積小、路徑長，實際分到的散熱比重遠低於它的發熱比重。所以大功率驅動器常見的做法是不要期待膠把變壓器的熱帶走，而是讓變壓器本身的銅損降下來，或用導熱膠把磁芯側面貼到殼。

路徑三：殼 → 空氣。 這一段最容易被漏算，卻常常是真正的瓶頸。自然對流的等效換熱係數大約 5–8 W/(m²·K)。一顆表面積 0.06 m² 的驅動器（約 15 × 8 × 5 cm 的外殼），在殼溫比環境高 25 K 時，只能散掉 7.5–12 W。也就是說：一顆 15 W 損耗的驅動器，殼必須比環境高 30 K 以上（自然對流差的安裝姿態可能到 50 K）才散得掉——這還沒算燈具本體把熱回灌給驅動器的部分。

這裡有一個很常見的誤判：塑殼驅動器換高 k 灌封膠，通常沒有感覺。 不是因為塑膠壁的熱阻大（3 mm、k≈0.25 的壁只有 0.2 K/W 量級），而是因為橫向擴散做不好。熱從 30 × 30 mm 的熱源擠出來，要靠膠與殼把熱攤到整個 0.06 m² 的表面；而低 k 介質的橫向擴散很差，實際參與散熱的面積可能只有幾何面積的三分之一。殼的幾何面積沒變、橫向擴散沒改善，膠再貴也只是把熱點挪了 2 mm。

真正有效的順序是：先把熱源靠近殼（縮短 t）、再把殼的表面積做大或接到燈具本體（放大 A 與降低殼到環境的熱阻）、最後才在 k 上加碼。這也是為什麼同樣 15 W，鎖在鋁擠燈具本體上的驅動器（殼與燈體同電位、共表面）可以比獨立塑殼的低 10–15 K。順帶一提，殼與燈具本體之間的鎖附面本身也是一個界面，粗糙度、平面度與鎖附壓力都在那裡決定成敗——電源供應器的三個導熱界面處理的就是這類「多一層就多一個熱阻」的問題。

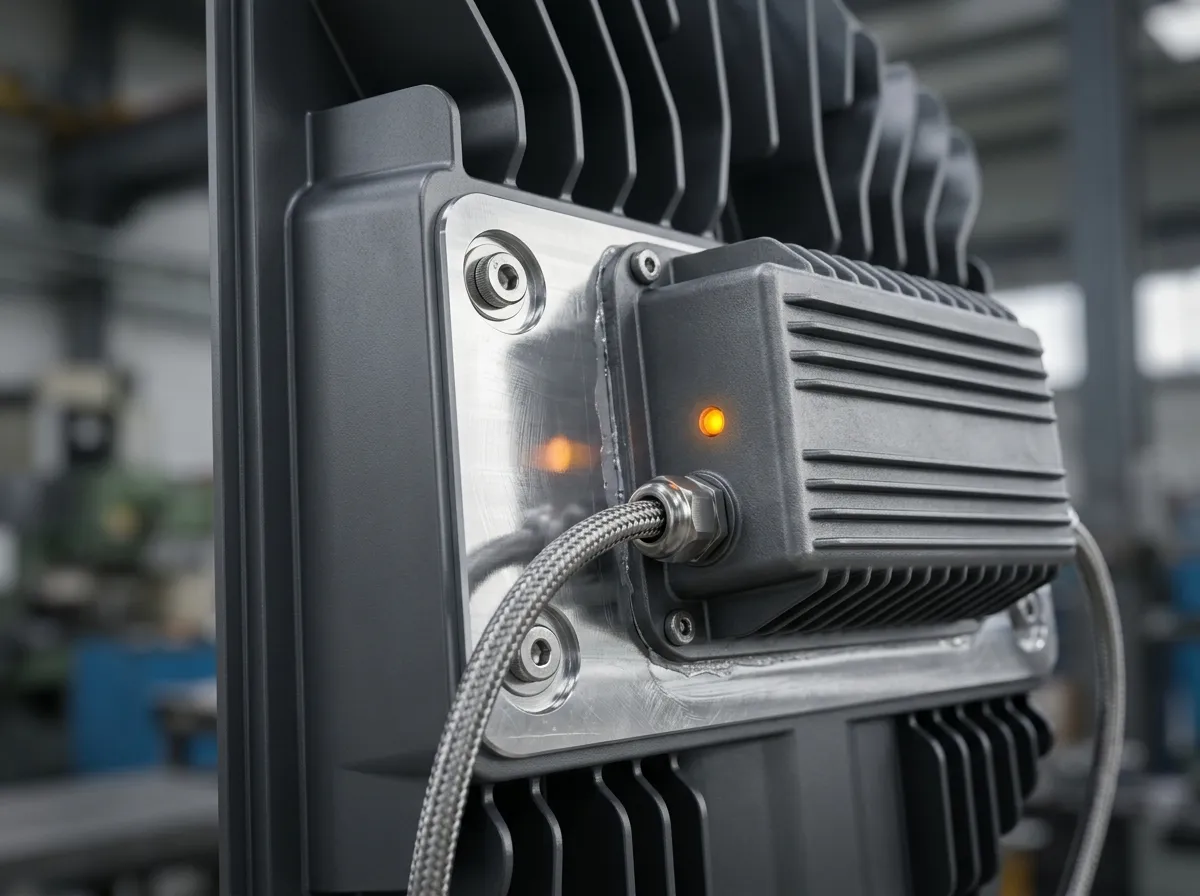

圖說：殼到環境這一段常被漏算；把驅動器鎖上燈具本體，等於直接把 A 放大一個量級。

耐濕不是「防水」兩個字

第二個任務是擋水，而「擋水」在驅動器裡其實是三件事。

液態水：雨、沖洗、浸泡。這一層灌封膠擋得很好，前提是膠與殼、膠與元件之間沒有通道。IP 防護等級的第二位數字 8 代表「在廠商與客戶議定的條件下持續浸水不進水」——注意「議定」兩個字，IP68 不是一個絕對值，而是一組測試條件（水深、時間、溫差）。採購規格寫 IP68 而不寫條件，等於沒寫。

水氣：這是最容易被矽膠使用者誤解的一項。矽膠的分子鏈間隙大，水蒸氣可以慢慢穿透，透濕率通常比環氧高一個數量級以上。戶外燈具在白天 60 °C、夜間 15 °C 的日循環裡，殼內會反覆吸放水氣；水氣進得去、出不來，就會在夜間凝結在溫度最低的金屬件上。

凝露與呼吸效應：即使外殼完全密封，出廠時封在裡面的空氣含水，日夜溫差會讓它反覆凝結。這條路徑灌封膠解決不了，要靠結構——透氣膜（ePTFE 洩壓孔）、乾燥劑，或把殼內的死體積降到最小（灌滿）。灌封膠的一大價值就是把死體積填掉：殼內沒有空氣，就沒有凝露的舞台。

還有一條沿著界面走的路：脫層。膠與殼不黏，水就會沿著 0.05 mm 的縫隙毛細前進，一路走到高壓側。矽膠的黏接力天生弱於環氧，所以矽膠灌封的驅動器通常靠機械結構而不是化學黏接來擋——灌封深度包住整個 PCBA、殼內做倒扣或擋牆、線材出線口做迷宮。這也是矽膠與環氧灌封膠的耐濕差異裡最實務的一段。

最後一個常被忽略的耐濕延伸問題：揮發物。驅動器若與 LED 光學件共用同一個燈具腔體，矽膠灌封膠在升溫時釋出的低分子矽氧烷會遷移到溫度較低的透鏡與二次光學上，凝結成薄膜，造成霧化與光衰——這種失效在現場看起來像「LED 老化」，實際上是膠的問題。揮發物在較冷的光學面上沉積、形成霧度並降低光穿透，是接著劑與灌封材料已被記錄的失效模式：該文以接著劑為例——outgassing 會在鏡頭與感測器上留下沉積物，使原本清澈的光學面霧化，機制與矽膠灌封膠的低分子矽氧烷相同。所以選材時要問的是「低分子含量」與「揮發測試」，而不是只看 k。析出與揮發的測試方法可以套用在灌封膠上。

圖說：IP68 是一組議定條件，不是一個形容詞；液態水擋得住，不代表水氣與凝露也解決了。

矽膠、環氧、聚氨酯：LED 驅動器上的取捨表

三種膠的差別不在「軟硬」，在誰來吸收熱膨脹的位移。這一類材料業界統稱電子灌封膠，但在驅動器上，決定成敗的不是外觀或硬度，而是熱膨脹失配時誰讓步。鋁殼的線膨脹係數約 23 ppm/K，環氧 40–60 ppm/K，矽膠 200–300 ppm/K。數字看起來矽膠最糟，但它們的模數差了一個數量級以上：矽膠用 200 ppm 的變形配上極低的勁度，產生的應力反而小；環氧用 50 ppm 的變形配上高勁度，全部變成應力壓在焊點與電容封口上。

（典型值範圍，非保證規格；同一系列內 k 與硬度、黏度互相牽制，選型時要一起看。）

判準可以壓成三句話：

• 溫差大、有大體積元件（電容、變壓器）、需要返修 → 矽膠。戶外燈具的 −20~60 °C 日循環，加上 5 年保固期的返修壓力，讓矽膠成為 LED 驅動器的默認答案。
• 高壓絕緣是主軸、透濕要低、體積小、不打算修 → 環氧。它的體積電阻與耐濕都優於矽膠，代價是熱循環壽命與不可返修。
• 室內、成本敏感、溫差不劇烈 → PU。它的低溫韌性好，但耐水解與耐黃變是長期風險。

實務上還有一層：同一個驅動器裡可以混用。MOS 與整流器用高 k 的局部灌封或導熱墊片直接貼殼，其餘區域用低 k、低應力、低成本的膠填滿——這樣既保住熱點，又不讓整顆驅動器泡在硬質高填料膠裡。Ziitek 的 TIS® 系列導熱矽膠灌封膠（0.6–3.5 W/mK、一／雙組分、UL 94 V-0、−45~200 °C）與 TIE® 導熱環氧（1.2–4.5 W/mK）大致就落在這張表的兩端；儲能 PCS 與逆變器的灌封取捨用的是同一組判準，只是溫差與耐壓的權重不同。

灌封也不是唯一答案。另一條路是三防漆（conformal coating）加密封外殼：只做表面披覆、不填死體積，成本低、可返修、重量輕。它擋得住凝露與汙染，擋不住持續浸水，也幾乎不改善導熱——披覆層只有 30–100 µm，熱阻小到可以忽略，但同樣帶不走任何熱。室內燈具、IP20–IP54 的驅動器，這條路通常比全灌封划算；要走到 IP66／IP68 的戶外件，才輪到灌封上場。判斷點很單純：你的防護要求是「防塵防潑」還是「可浸水」。

LED 驅動器灌封膠的固化條件：適用期、放熱與收縮

材料選對，還得做得出來。LED 驅動器的灌封深度常見 10–25 mm，這個厚度會同時踩到三個製程限制。

適用期（pot life）與產線節拍。 雙液膠混合後的可用時間，從 10 分鐘到 2 小時都有。產線要的是「混合 → 灌完 → 進下一站」的時間小於適用期；但厚灌又需要膠在凝膠前有足夠時間流平與排氣。這兩個需求方向相反，解法不是找一支「都很快」的膠，而是把一批膠的產出量與節拍對齊：適用期 40 分鐘、單件灌膠 3 分鐘，一批膠就只做 10 件以內，超過的寧可排掉也不要灌。四種時間的完整定義（適用期、操作時間、凝膠時間、完全固化）在灌封膠固化條件與適用期裡有專文。

放熱（exotherm）。 環氧的固化是放熱反應，厚灌時內部熱散不掉，芯部溫度可能比環境高出 30–50 K。這會造成兩個後果：一是芯部固化速度遠快於表層，形成不均勻的固化度與內應力；二是電容的橡膠封口在這一小段時間裡被加熱，加速老化。厚灌的對策是降低固化溫度、拉長固化時間、必要時分批灌注，而不是「用烤箱催」。

收縮與應力。 環氧固化收縮 1–3%（體積），矽膠通常小於 1%，加上模數差異，最後作用在元件上的應力差了一個量級。10 mm 高的電容被 1% 收縮包住，側壁的位移量級是 100 µm——足以讓封口膠圈變形。

升溫曲線建議按「先流平、再凝膠、後固化」排：室溫靜置 30 分鐘（排氣與流平）→ 60–70 °C 保持 1–2 小時（凝膠，速率 ≤1 K/min）→ 80–100 °C 保持 2–4 小時（完全固化）。不要直接把常溫的工件送進 100 °C 烤箱，表層會先固化結皮，內部氣泡被封在裡面，等於白做了前面的脫泡。

脫泡與配比是另外兩個獨立變數：真空脫泡要看「氣泡是否停止從深處冒出」而不是計時；雙液配比失準則會讓膠永遠停在發黏狀態，或固化後變脆。這兩項在量產良率上的權重，通常高於材料本身的 k 值。

圖說：厚灌的三個限制——適用期、放熱、收縮——都在「灌進去」這一步決定，材料選型之後才發現通常已經來不及。

驗證：六個測試收斂成一張驗收表

前面所有主張，最後都要變成供應商簽得下去、品保抽得出來的判據。LED 驅動器灌封的驗收建議收斂成六項：

「熱」這一項要量兩個點，不能只量殼：殼溫是外殼到環境的結果，電容表面溫度才是壽命的輸入。做法是在首件埋熱電偶（膠內貼電容側壁），量到熱平衡為止；量測方法與熱阻換算見熱界面熱阻量測方法。

「熱循環」與「恆溫恆濕」之後一定要剖切。膠層的失效多半不是「膠變質」，而是界面脫開與內部裂縫——外觀完全看不出來，功能測試也還過得去，但水氣已經有路可走。抽一台剖切看氣泡分佈與浸潤狀況，比多做一次電性測試有用。

選型四問：把條件收斂成一張表

到這裡，決策其實只剩四個問題：

1. 殼是什麼材質、表面積多大、有沒有接到燈具本體？ 決定「殼到環境」這一段的預算。
2. 最厚的灌封處幾 mm？熱源到殼的最短路徑幾 mm？ 決定膠的 k 需要多高——先算 R，再選材。
3. 最熱的元件是什麼、它的容許溫度多少？ 電容 80 °C 與 MOS 110 °C 是完全不同的設計。
4. 要不要返修？驅動器與光學件同腔嗎？ 決定矽膠／環氧的分叉，以及揮發物是否成為硬約束。

如果算完的結果是「怎麼換膠都不夠」，那通常不是材料的問題：要嘛殼的表面積太小，要嘛熱源離殼太遠。在這種情況下加 k 只是把錢花在錯的變數上。

要一份能直接對規格的膠種建議，把上面四個問題的答案（殼材質與面積、灌封厚度、最熱元件與容許溫度、返修與同腔條件）帶給供應商，比只說「我要導熱灌封膠」快得多。

常見問答

Q1：灌封膠的導熱係數是不是越高越好？ 不是。k 只決定膠層的體熱阻，而體熱阻同時與厚度成正比。10 mm 厚、k = 0.4 的膠，熱阻是 2.5 K/W；5 mm 厚、k = 1.0 的膠只要 0.5 K/W。先減厚度，再談 k。

Q2：灌封後摸外殼溫度，可以判斷散熱好不好嗎？ 只能判斷「殼到環境」這一段。殼溫低有兩種可能：散熱很好，或熱根本還沒傳到殼（膠層熱阻太大或是熱源被包在裡面）。要判斷，必須量殼溫與內部元件溫度兩個點。

Q3：矽膠灌封膠會讓 LED 霧化嗎？ 在同一個密閉腔體裡有可能。矽膠在升溫時會釋出低分子矽氧烷，冷凝在透鏡或二次光學上形成薄膜，造成光衰。若驅動器與光學件共用腔體，要指定低揮發規格或改用非矽方案。

Q4：驅動器灌封後還能返修嗎？ 矽膠可以——沿殼壁切開、撬起膠體、換件後局部補膠（外觀與防護會降級，需重新驗證）。環氧幾乎不行，硬撬會連 PCB 銅箔一起帶走。返修需求要在選材時就講，不能等售後才發現。

Q5：一定要真空脫泡嗎？ 看厚度與黏度。3–5 mm 的薄灌、低黏度膠，靜置排氣通常夠；10 mm 以上、含高比例填料的膠，不脫泡很容易在殼底與變壓器下方留下連續氣泡層——而 1 mm 的氣泡層就能把等效 k 從 1.0 拉到 0.2。
