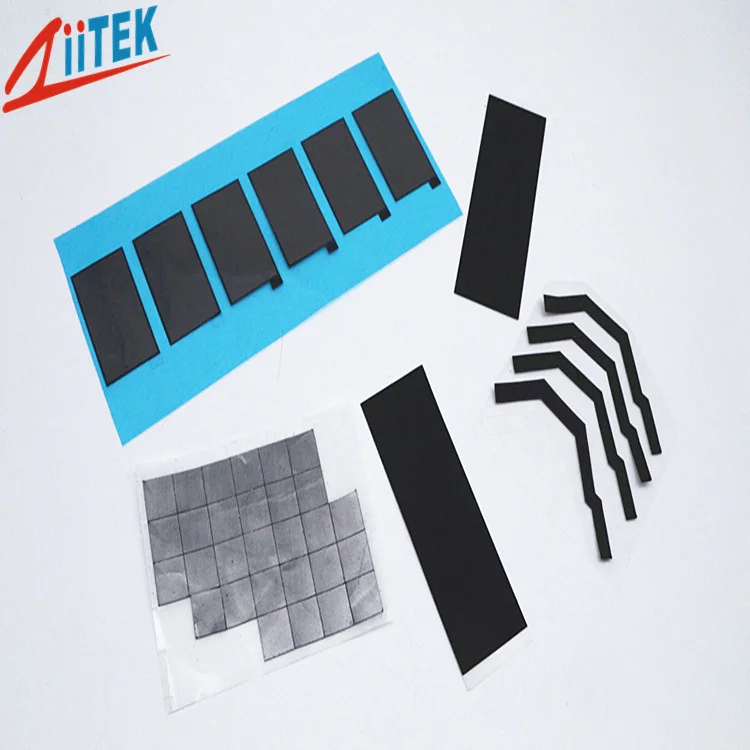

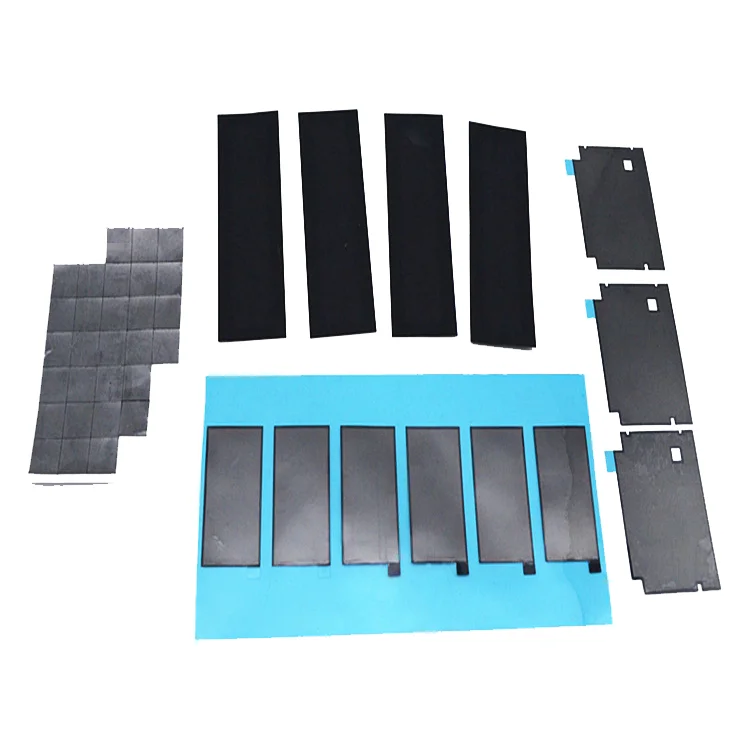

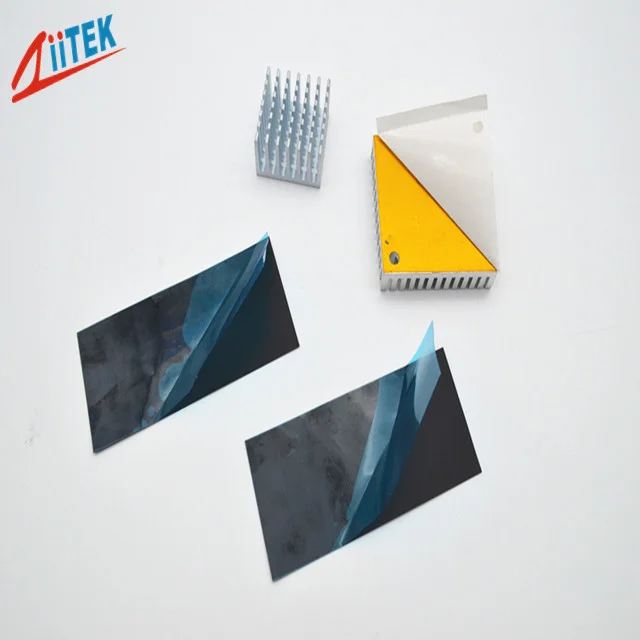

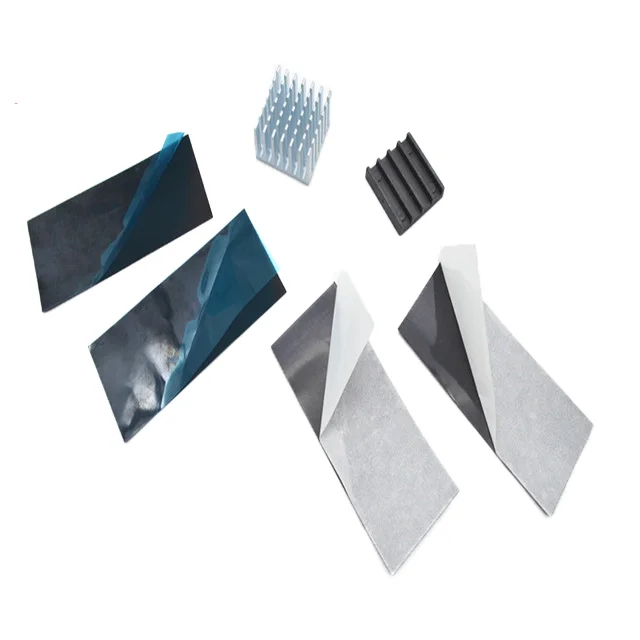

TIR300 導熱石墨片
- 密度
- 1.8~2.0 g/cm³
- 硬度
- 85 Shore A
- 厚度
- 0.012~0.040 mm
- 厚度公差
- ±10% mm
- 典型導熱係數…
- 1200~1700 W/m·K
- 典型導熱係數…
- 4.2~12 W/m·K
產品總覽
TIR300 — 產品概覽
TIR™300 系列產品是高性能的導熱介面材料。其獨特的晶粒取向與板狀結構使產品能夠緊密貼合不同的接觸表面，從而最大化熱傳導能力。
產品特色
TIR300 — 產品特性
良好的導熱性
易於組裝
超薄型
符合 RoHS 規範
典型應用
此等級產品的應用領域
此等級產品的典型應用目標包括：電漿電視 (PDP)、液晶電視 (LCD TV)、機上盒、筆記型電腦、投影機、手機、手持裝置、汽車電子。
技術規格
TIR300 — 規格書
以下數值轉錄自官方規格書(PDF: TIR™-300-Series-Ultra-thin-super-thermally-conductive-(horizontal)-materials.pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 產品名稱 | TIR™312 / TIR™317 / TIR™325 / TIR™332 / TIR™340 | — |
| 顏色 | 黑色 | 目測 |
| 材質 | 人造石墨 | — |
| 厚度 | 0.012 mm / 0.017 mm / 0.025 mm / 0.035 mm / 0.040 mm | ASTM D751 |
| 厚度公差 | ±10% / ±10% / ±10% / ±10% / ±10% | ASTM D751 |
| 密度 | 1.9 g/cm³ / 2.0 g/cm³ / 1.8 g/cm³ / 1.9 g/cm³ / 1.8 g/cm³ | ASTM D297 |
| 硬度 | 85 Shore A | ASTM D2240 |
| 操作溫度 | -40°C ~400°C | — |
| 體積電阻率 (Ω·m) | 3.2×10³ | ASTM D257 |
| 典型導熱係數 (Z軸) | 4.2 W/m·K / 5.0 W/m·K / 6.0 W/m·K / 8.0 W/m·K / 12 W/m·K | ASTM D5470 |
| 典型導熱係數 (X-Y軸) | 1600 W/m·K / 1700 W/m·K / 1500 W/m·K / 1400 W/m·K / 1200 W/m·K | — |
| 熱阻 @100psi | 0.028 in²°C/W / 0.030 in²°C/W / 0.035 in²°C/W / 0.045 in²°C/W / 0.060 in²°C/W | ASTM D5470 |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TIR300 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱 Z 軸導熱係數為 — W/m·K。您實際測得的數值會因壓力、間隙和治具而異——請以技術文件為準。
Ziitek 是否提供 TIR300 的模切加工或客製化厚度？
是的——請寄送 DXF/DWG 外框圖及堆疊高度。Ziitek 常規性地為用於熱管理應用的石墨片零件提供加工服務；公差取決於厚度和幾何形狀。
哪裡可以找到 TIR300 的技術文件？
當本頁提供技術文件時即可下載。如果您的文件版本不同，請在您的詢價單 (RFQ) 中註明檔案名稱，以便應用工程部門進行匹配。
TIR300 是否符合 RoHS 規範？
Ziitek 的所有導熱介面材料 (TIM) 產品線均以符合 RoHS 的配方為目標。稽核時請引用合規性聲明區塊，若您需要其他地區的物質清單，也請告知我們。
