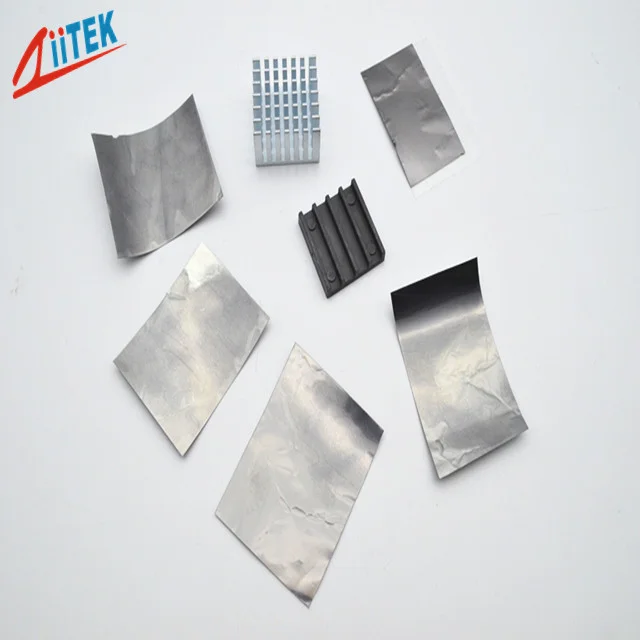

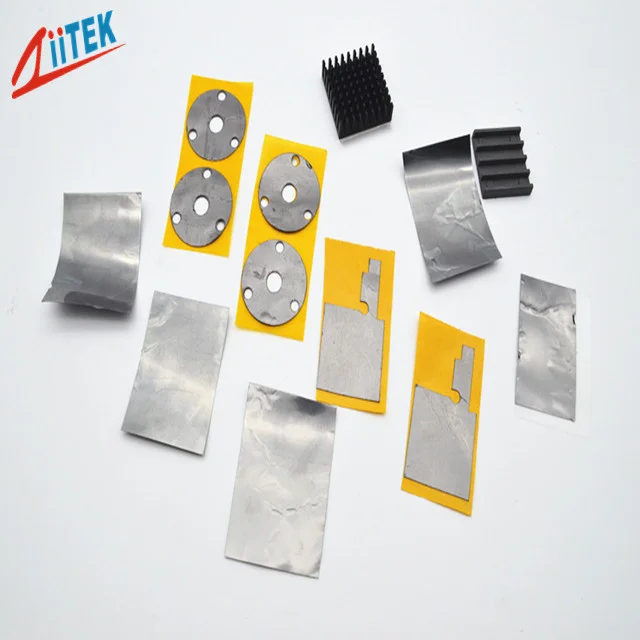

TIR600 導熱石墨片
- 密度
- 2.2 g/cm³
- 硬度
- 85 Shore A
- 厚度
- 0.127~0.508 mm
- 厚度公差
- ±10% / ±10% / ±5% / ±5% mm
- 典型導熱係數…
- 240 W/m·K
- 典型導熱係數…
- 6.0 W/m·K
產品總覽
TIR600 — 產品總覽
TIR™600 系列產品是兼具高性能與合理價格的導熱介面材料。可應用於無電氣絕緣要求的場合。其獨特的晶粒取向和板狀結構使產品能夠緊密貼合不同的接觸表面，從而實現最大的熱傳導功能。
產品特色
TIR600 — 產品特性
良好的導熱性
易於組裝
超薄型
符合 RoHS 規範
典型應用
此等級產品的應用領域

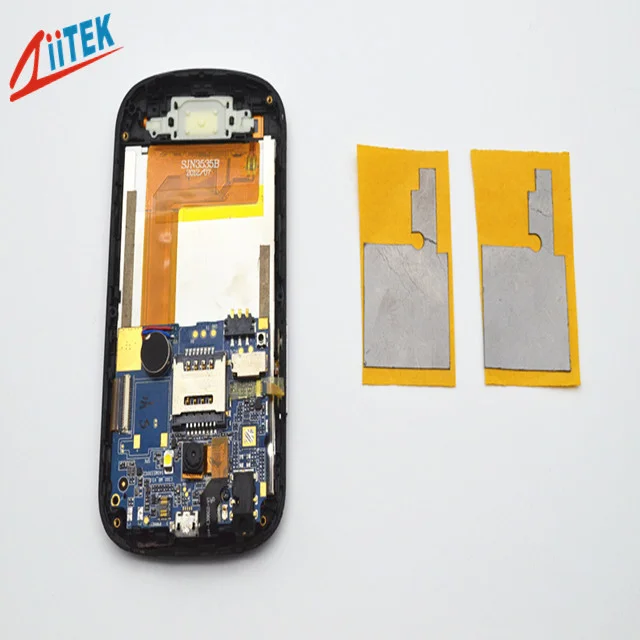

此等級產品的典型應用目標包括：PDP 電漿顯示器、LCD 電視、機上盒、筆記型電腦、投影機、手機、手持裝置、車用電子。
技術規格
TIR600 — 規格書
以下數值轉錄自官方規格書(PDF: TIR™-600-Series-Natural-graphite-gasket.pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 產品名稱 | TIR™605 / TIR™606 / TIR™610 / TIR™620 | — |
| 顏色 | 黑色 | 目測 |
| 材質 | 天然石墨 | — |
| 厚度 | 0.005" (0.127mm) / 0.006" (0.152mm) / 0.010" (0.254mm) / 0.020" (0.508mm) | ASTM D751 |
| 厚度公差 | ±10% / ±10% / ±5% / ±5% | ASTM D751 |
| 密度 | 2.2 g/cm³ / 2.2 g/cm³ / 2.2 g/cm³ / 2.2 g/cm³ | ASTM D297 |
| 硬度 | 85 Shore A | ASTM D2240 |
| 操作溫度 | -200°C ~300°C | — |
| 體積電阻率 (Ω·m) | 3.2×10³ | ASTM D257 |
| 典型導熱係數 (Z 軸) | 6.0 W/m·K / 6.0 W/m·K / 6.0 W/m·K / 6.0 W/m·K | ASTM D5470 |
| 典型導熱係數 (X-Y 軸) | 240 W/m·K / 240 W/m·K / 240 W/m·K / 240 W/m·K | — |
| 熱阻 @100psi | 0.037 in²°C/W / 0.042 in²°C/W / 0.057 in²°C/W / 0.098 in²°C/W | ASTM D5470 |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TIR600 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱 Z 軸 (垂直) 導熱係數為 — W/m·K。您實際測量的值會因壓力、間隙和固定裝置而異——請以技術文件為準。
Ziitek 能否提供 TIR600 的模切品或客製化厚度？

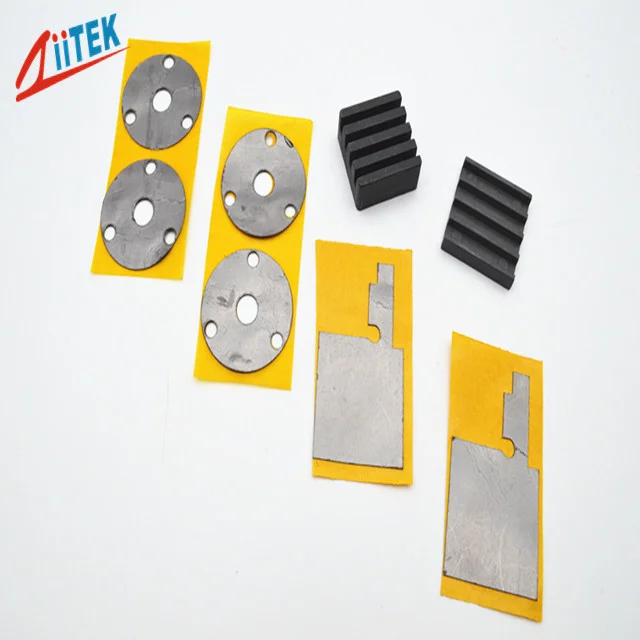

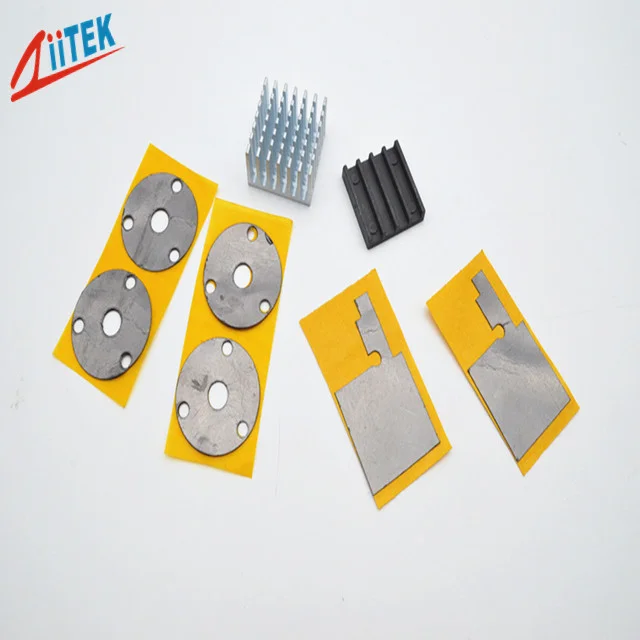

是的——請寄送 DXF/DWG 外框圖和堆疊高度。用於熱管理零件的石墨片在 Ziitek 是常規加工的項目；公差取決於厚度和幾何形狀。
TIR600 的技術文件在哪裡？
當此頁面提供技術文件時，即可下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明檔案名稱，以便應用工程部門進行匹配。
TIR600 是否符合 RoHS 標準？
Ziitek 的所有導熱介面材料 (TIM) 產品線都致力於採用符合 RoHS 的配方。在稽核時，請引用合規性區塊的資訊，如果您需要其他區域的物質清單，也請告知我們。
