TIR300CU 導熱石墨片
- 銅箔厚度
- 0.030~0.050 mm
- 密度 (g/cm³)
- 2.7
- 硬度
- 85 Shore A
- 單面塗層厚度…
- 0.015 mm
- 厚度公差
- ±10% mm
- 總厚度
- 0.060~0.080 mm
產品總覽
TIR300CU — 產品概覽
TIR™300CU 系列產品是一種新型材料，具有高效的熱傳導與吸收能力，可透過擴散特定零件或設備輻射的高溫熱量，穩定裝置功能並降低故障機率。
產品特色
TIR300CU — 產品特性
良好的導熱性
易於組裝
超薄型
符合 RoHS 規範
典型應用
此等級產品的應用領域

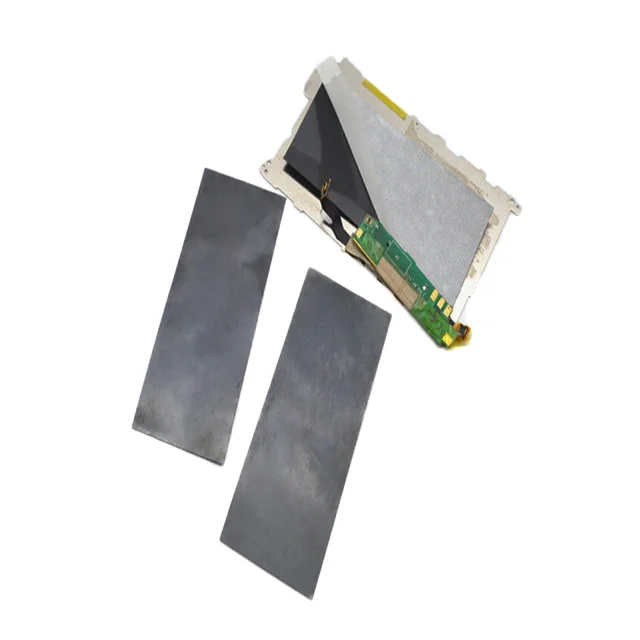

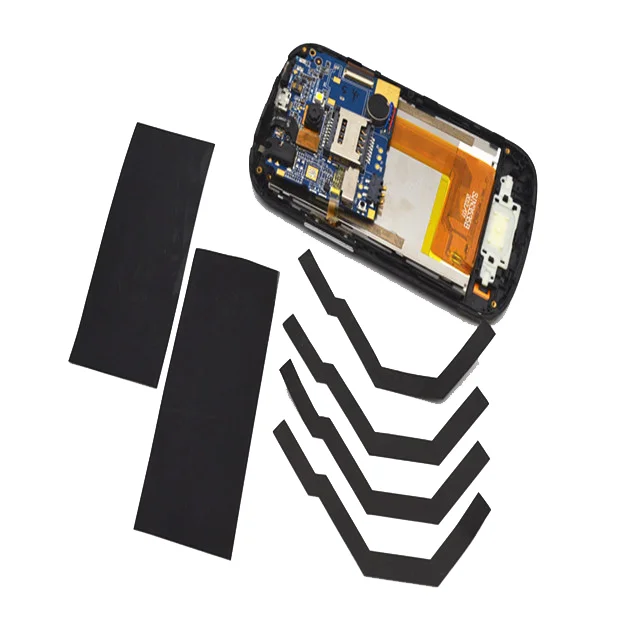

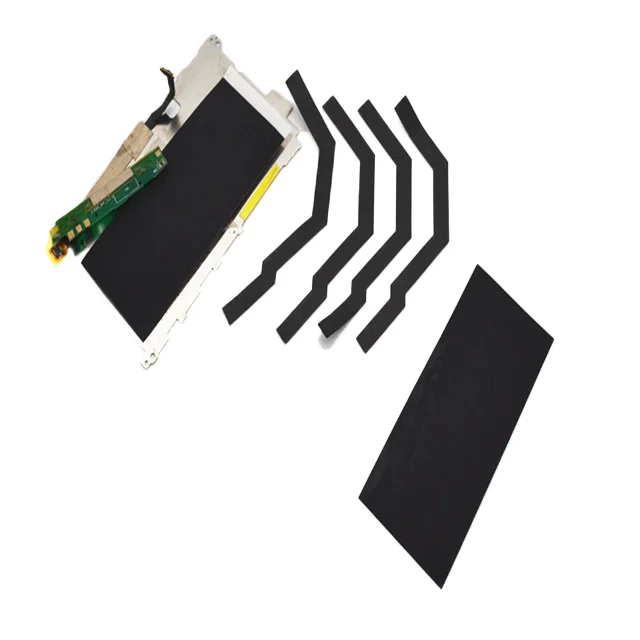

此等級產品的典型應用目標包括：電漿電視 (PDP)、液晶電視 (LCD TV)、機上盒、筆記型電腦、投影機、手機、手持裝置、汽車電子。
技術規格
TIR300CU — 規格書
以下數值轉錄自官方規格書(PDF: TIR™-300CU-Series-Copper-Composite-Carbon-Nano-Coating.pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 產品名稱 | TIR™360CU-T2 / TIR™380-CU-T2 | — |
| 顏色 | 黑色 | 目測 |
| 材質 | 銅複合碳奈米塗層 | — |
| 總厚度 | 0.060 mm / 0.080 mm | ASTM D751 |
| 銅箔厚度 | 0.030 mm / 0.050 mm | ASTM D751 |
| 單面塗層厚度 | 0.015 mm | ASTM D751 |
| 厚度公差 | ±10% | ASTM D751 |
| 密度 (g/cm³) | 2.7 | ASTM D297 |
| 硬度 | 85 Shore A | ASTM D2240 |
| 操作溫度 | -40°C ~250°C | — |
| 體積電阻率 (Ω·m) | 6.3×10⁹ | ASTM D257 |
| 抗拉強度 | 30 psi / 40 psi | ASTM D412 |
| 典型導熱係數 (Z軸) | 140 W/m·K | ASTM D5470 |
| 典型導熱係數 (X-Y軸) | 320 W/m·K | ASTM D5470 |
| 熱阻 @100psi | 0.075 in²°C/W / 0.100 in²°C/W | ASTM D5470 |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TIR300CU 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱 Z 軸導熱係數為 — W/m·K。您實際測得的數值會因壓力、間隙和治具而異——請以技術文件為準。
Ziitek 是否提供 TIR300CU 的模切加工或客製化厚度？
是的——請寄送 DXF/DWG 外框圖及堆疊高度。Ziitek 常規性地為用於熱管理應用的石墨片零件提供加工服務；公差取決於厚度和幾何形狀。
哪裡可以找到 TIR300CU 的技術文件？
當本頁提供技術文件時即可下載。如果您的文件版本不同，請在您的詢價單 (RFQ) 中註明檔案名稱，以便應用工程部門進行匹配。
TIR300CU 是否符合 RoHS 規範？
Ziitek 的所有導熱介面材料 (TIM) 產品線均以符合 RoHS 的配方為目標。稽核時請引用合規性聲明區塊，若您需要其他地區的物質清單，也請告知我們。
