TIF500-40-11S 矽膠導熱墊片
- 崩潰電壓 (V/mm)
- ≥5500
- 密度 (g/cm³)
- 3.2
- 介電常數 @1MHz
- 7.0
- 防火等級
- V-0
- 硬度 (Shore OO)
- 45~65
- 建議操作溫度
- -40~200
產品總覽
TIF500-40-11S — 產品概覽

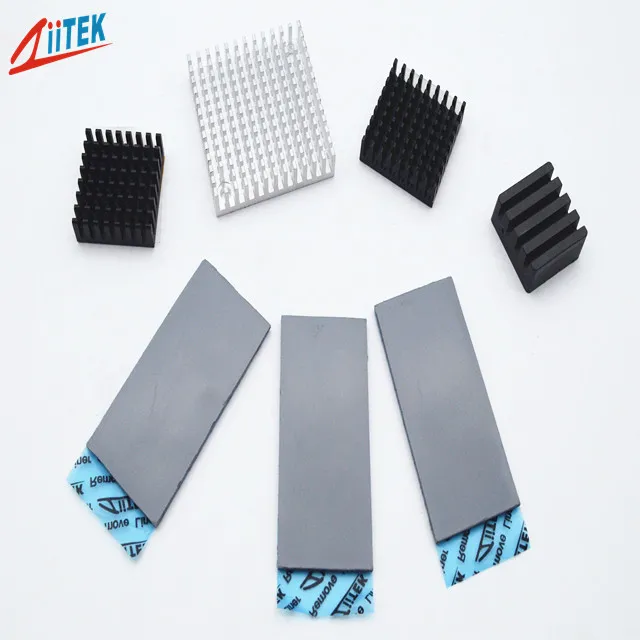

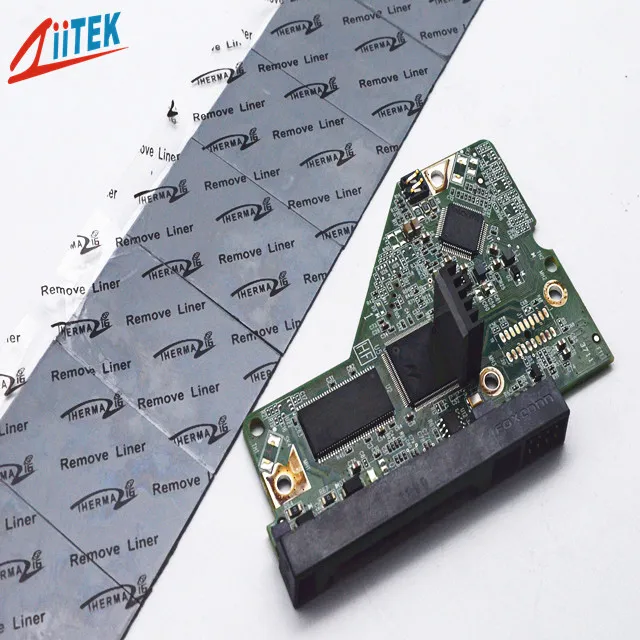

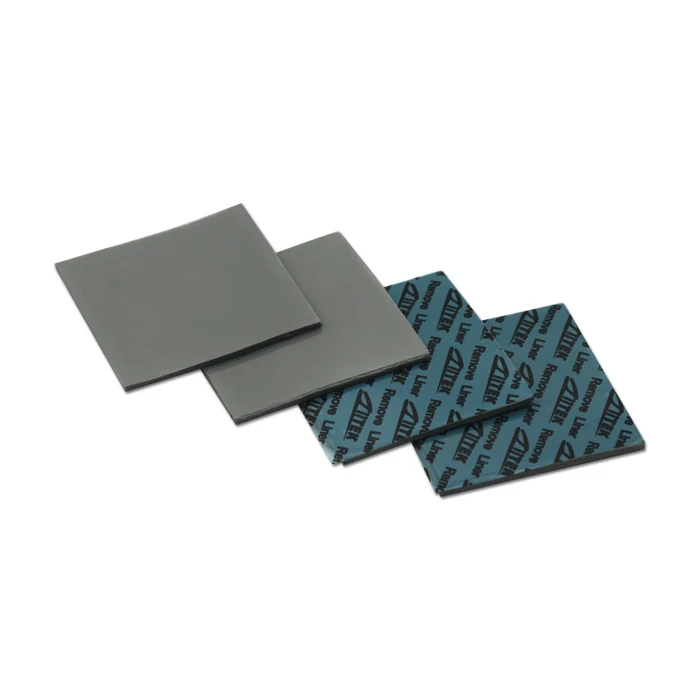

TIF®500-40-11S 系列是一款性能均衡的通用型導熱墊片。它具備良好的導熱係數與中等硬度。這種平衡的設計既能提供絕佳的表面貼合性，又具備優越的易用性，使其能為各種電子元件有效傳遞熱量並提供基礎的物理防護。是解決中高功率散熱需求的理想選擇，實現了成本與性能的最佳平衡。
產品特色
TIF500-40-11S — 產品特性
高導熱性
良好的柔軟度和填充性
自帶黏性，無需額外表面黏合劑
良好的絕緣性能
典型應用
此等級產品的應用領域
此等級產品的典型應用目標包括電動工具、網路通訊產品、電動車電池、電腦 CPU/GPU 散熱、新能源汽車電力系統。
技術規格
TIF500-40-11S — 規格書
以下數值轉錄自官方規格書(PDF: TIF500-40-11S_Data-Sheet.pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 顏色 | 深灰色 | 目測 |
| 結構 | 陶瓷填充矽膠彈性體 | — |
| 厚度範圍 | 0.010~0.020" (0.25~0.50 mm) / 0.030~0.200" (0.75~5.00 mm) | ASTM D374 |
| 硬度 (Shore OO) | 65 / 45 | ASTM D2240 |
| 密度 (g/cm³) | 3.2 | ASTM D792 |
| 建議操作溫度 (°C) | -40~200 | — |
| 崩潰電壓 (V/mm) | ≥5500 | ASTM D149 |
| 介電常數 @1MHz | 7.0 | ASTM D150 |
| 體積電阻率 (Ω·cm) | >1.0×10¹² | ASTM D257 |
| 導熱係數 (W/m·K) | 4.0 | ASTM D5470 / ISO22007 |
| 阻燃等級 | V-0 | UL94 (E331100) |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TIF500-40-11S 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱 Z 軸導熱係數為 4 W/m·K。您實際測量到的數值會因壓力、間隙和測試夾具而異——請以技術文件為參考標準。
Ziitek 是否可提供 TIF500-40-11S 的模切加工或客製化厚度？
可以——請提供 DXF/DWG 格式的外形圖以及堆疊高度。Ziitek 經常為客戶進行矽膠導熱墊片的加工轉換；公差取決於厚度和幾何形狀。
TIF500-40-11S 的技術文件在哪裡？
技術文件可供下載時，請於此頁面下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明文件名稱，以便應用工程部門為您進行匹配。
TIF500-40-11S 是否符合 RoHS 標準？
Ziitek 所有系列的導熱介面材料 (TIM) 皆以符合 RoHS 的配方為目標。稽核時請引用法規遵循區塊的資訊，如果您需要其他區域的禁用物質清單，也請告知我們。
