TIS100-10 導熱絕緣片
- 崩潰電壓
- >10000 Vac
- 介電常數
- 5.5
- 防火等級
- 94 V0
- 比重 (g/cm³)
- 1.85
- 導熱係數
- 1.0 W
- 厚度
- 0.25~4.0 mm
產品總覽
TIS100-10 — 產品概覽

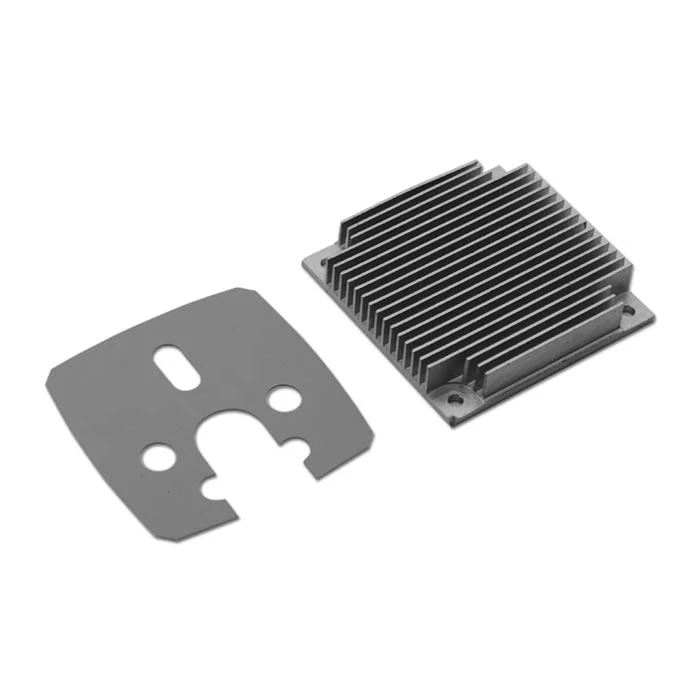

TIS™100-10 系列產品是具有導熱性的高效能絕緣材料。 在導熱材料中加入由矽膠製成的絕緣基膜，可在絕緣和導熱兩方面都創造出色的效果。
產品特色
TIS100-10 — 產品特色
高導熱與高介電強度
低熱阻抗，高電壓絕緣
抗撕裂和抗穿刺
典型應用
此等級產品的應用

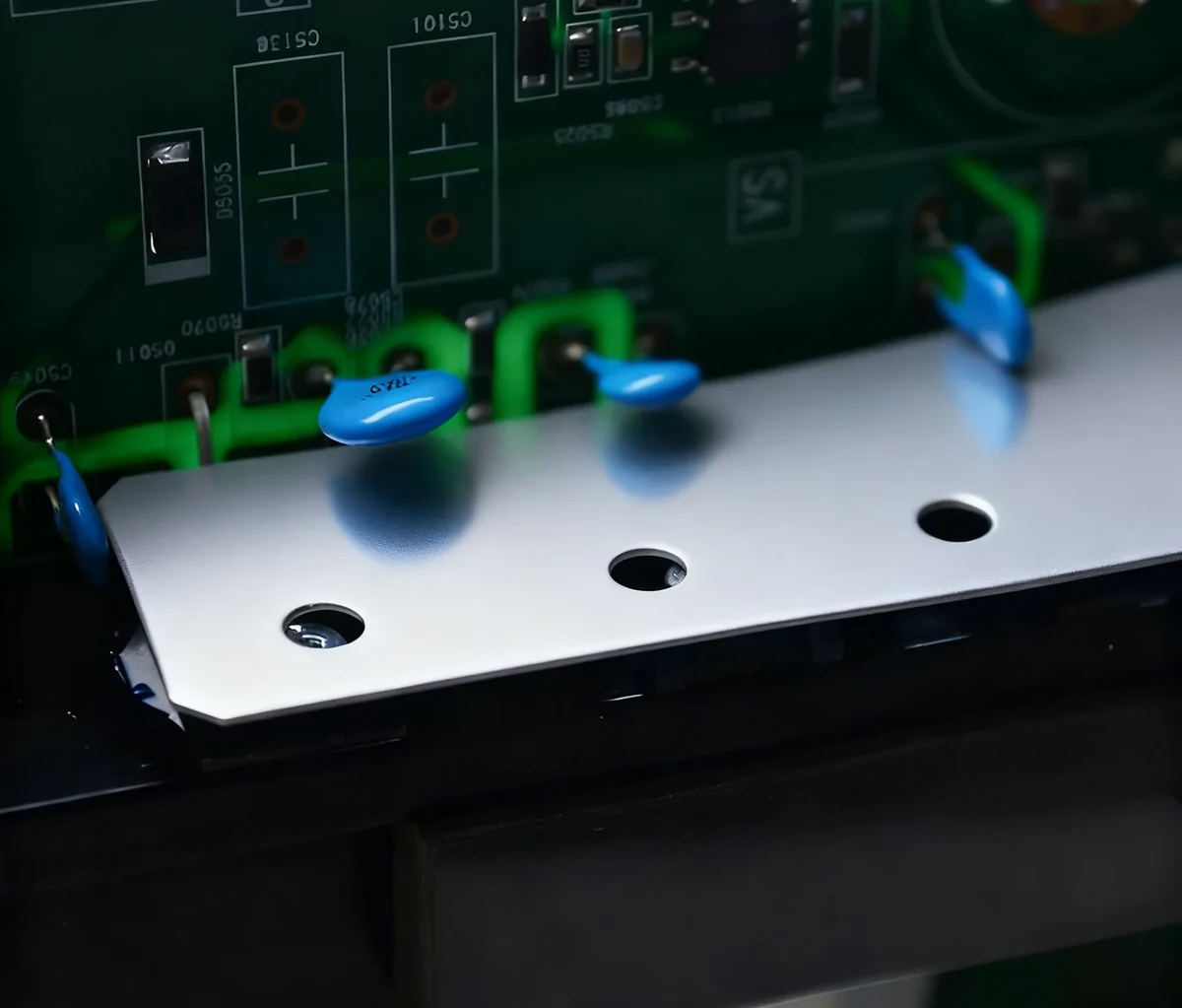

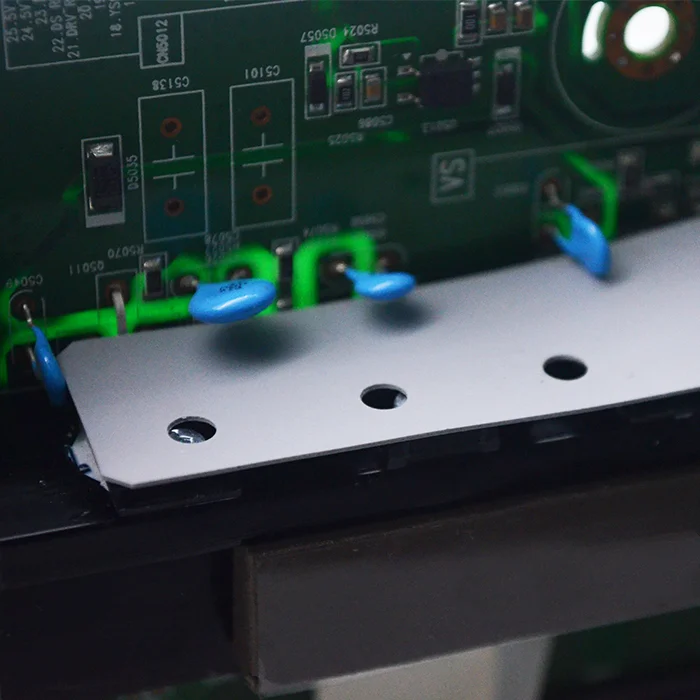

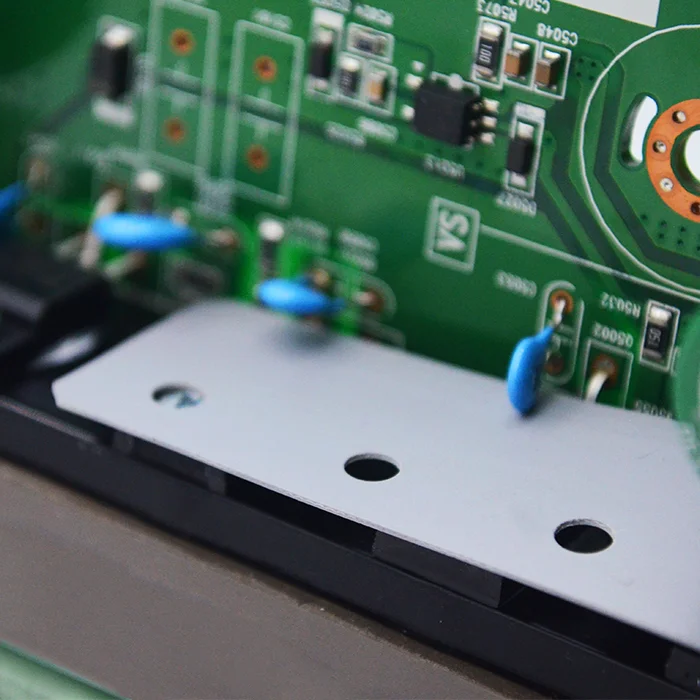

此等級產品的典型應用目標包括汽車電池與電源供應器、功率半導體、音訊與視訊組件、馬達控制器。
技術規格
TIS100-10 — 規格書
以下數值轉錄自官方規格書(PDF: TIS100-10-Serice-Datasheet(E)-REV01.pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 產品名稱 | TIS110-10 / TIS180-10 / TIS1160-10 | — |
| 顏色 | 灰色 | 目測 |
| 結構與成分 | 陶瓷填充矽膠彈性體 | — |
| 厚度 | 0.25mm / 2.0mm / 4.0mm | ASTM D374 |
| 比重 (g/cm³) | 1.85 | ASTM D297 |
| 抗拉強度 | 20 kg/cm² | ASTM D412 |
| 連續使用溫度 | -45 °C 至 200 °C | — |
| 絕緣崩潰電壓 | >10000 Vac | ASTM D149 |
| 介電常數 | 5.5 | ASTM D150 |
| 體積電阻率 (Ω·m) | 4.6×10¹³ | ASTM D257 |
| 防火等級 | 94 V0 | — |
| 導熱係數 | 1.0 W | ASTM D5470 |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TIS100-10 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱平面導熱係數為 1 W/m·K。您測得的數值會因壓力、間隙和治具而異——請以技術文件為準。
Ziitek 是否提供 TIS100-10 的模切加工或客製化厚度？
可以——請提供 DXF/DWG 外形圖及堆疊高度。Ziitek 經常為導熱絕緣材料零件進行加工；公差取決於厚度和幾何形狀。
TIS100-10 的技術文件在哪裡？
技術文件發布後，可在此頁面下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明文件名稱，以便應用工程部門進行匹配。
TIS100-10 是否符合 RoHS 標準？
Ziitek 的所有導熱介面材料 (TIM) 產品線均以符合 RoHS 的配方為目標。稽核時請引用合規性區塊的資訊，如果您需要其他區域性物質清單，也請告知我們。
