TIS809-09-01 導熱絕緣片
- 崩潰電壓 (V/mm)
- 4500
- 密度 (g/cm³)
- 2.4
- 介電常數 @1000Hz
- 5.5
- 防火等級
- V-0
- 建議操作溫度…
- -60~180 °C
- 導熱係數 (W/m·K)
- 0.9
產品總覽
TIS809-09-01 — 產品總覽
TIS® 800-09-01 系列產品是高效能的絕緣產品，同時也具備導熱性。它是將導熱材料加入絕緣矽膠基材中，從而達到絕緣與導熱的雙重效果。
產品特色
TIS809-09-01 — 產品特性
高導熱性與高介電強度
低熱阻抗與高電壓絕緣
抗撕裂與抗穿刺
典型應用
此等級產品的應用範圍

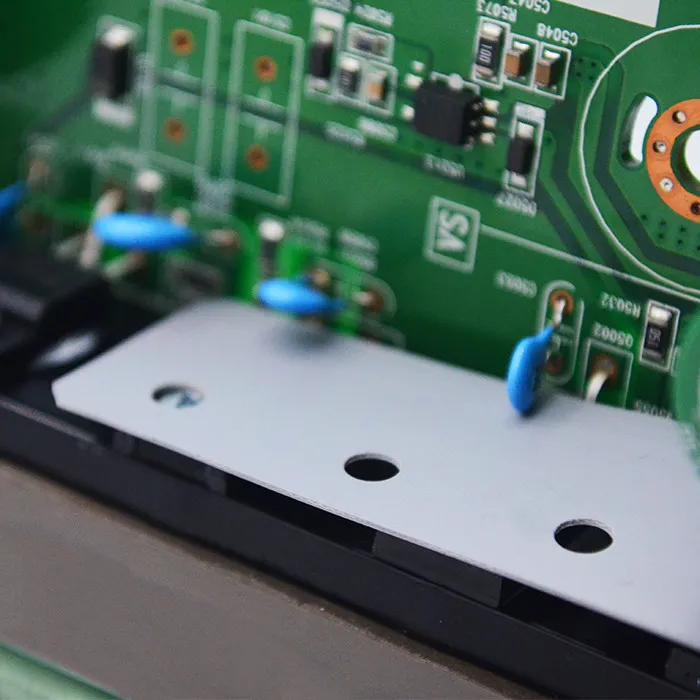

此等級產品的典型應用目標包括：汽車電池與電源供應器、功率半導體、影音組件、馬達控制器。
技術規格
TIS809-09-01 — 規格書
以下數值轉錄自官方規格書(PDF: TIS800-09-01-TDS-EN（0.23mm)（TIS809）.pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 顏色 | 灰色 | 目測 |
| 結構 | 陶瓷填充矽膠彈性體 / 玻璃纖維 | - |
| 厚度範圍 | 0.009" (0.229 mm) | ASTM D374 |
| 密度 (g/cm³) | 2.4 | ASTM D297 |
| 抗拉強度 | 20 MPa | ASTM D 412 |
| 建議工作溫度 | -60~180 °C | - |
| 擊穿電壓 (V/mm) | 4500 | ASTM D149 |
| 介電常數 @1000Hz | 5.5 | ASTM D150 |
| 體積電阻率 (Ω·cm) | 1×10¹³ | ASTM D257 |
| 導熱係數 (W/m·K) | 0.9 | ASTM D5470 |
| 導熱係數 (W/m·K) | 0.9 | ISO22007-2.2 |
| 熱阻抗 @30psi | 1.73 °C·in²/W | ASTM D5470 |
| 阻燃等級 | V-0 | UL94 (E331100) |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TIS809-09-01 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱垂直導熱係數為 0.9 W/m·K。您實際測量到的數值會因壓力、間隙和測試夾具而異——請以技術文件為準。
Ziitek 是否可提供 TIS809-09-01 的模切加工或客製化厚度？
可以——請提供 DXF/DWG 外形圖及堆疊高度。Ziitek 經常為導熱絕緣材料產品進行加工轉換；公差取決於厚度和幾何形狀。
TIS809-09-01 的技術文件在哪裡？
當本頁面提供技術文件時，即可下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明文件名稱，以便應用工程部門為您匹配正確的文件。
TIS809-09-01 是否符合 RoHS 標準？
Ziitek 所有系列的導熱介面材料 (TIM) 均以符合 RoHS 的配方為目標。稽核時請引用合規性聲明區塊的資訊，如果您需要其他區域性物質清單，也請告知我們。
