導熱膜厚與熱阻：Bond Line Thickness 是什麼

你手上那份規格書寫著熱阻 0.011 ℃·in²/W，看起來很漂亮。但它是在什麼膜厚、多大的壓力下量到的？條件沒寫，這個數字就不能拿去跟別的材料比——換一個膜厚，同一片材料的實測熱阻可以差好幾倍。

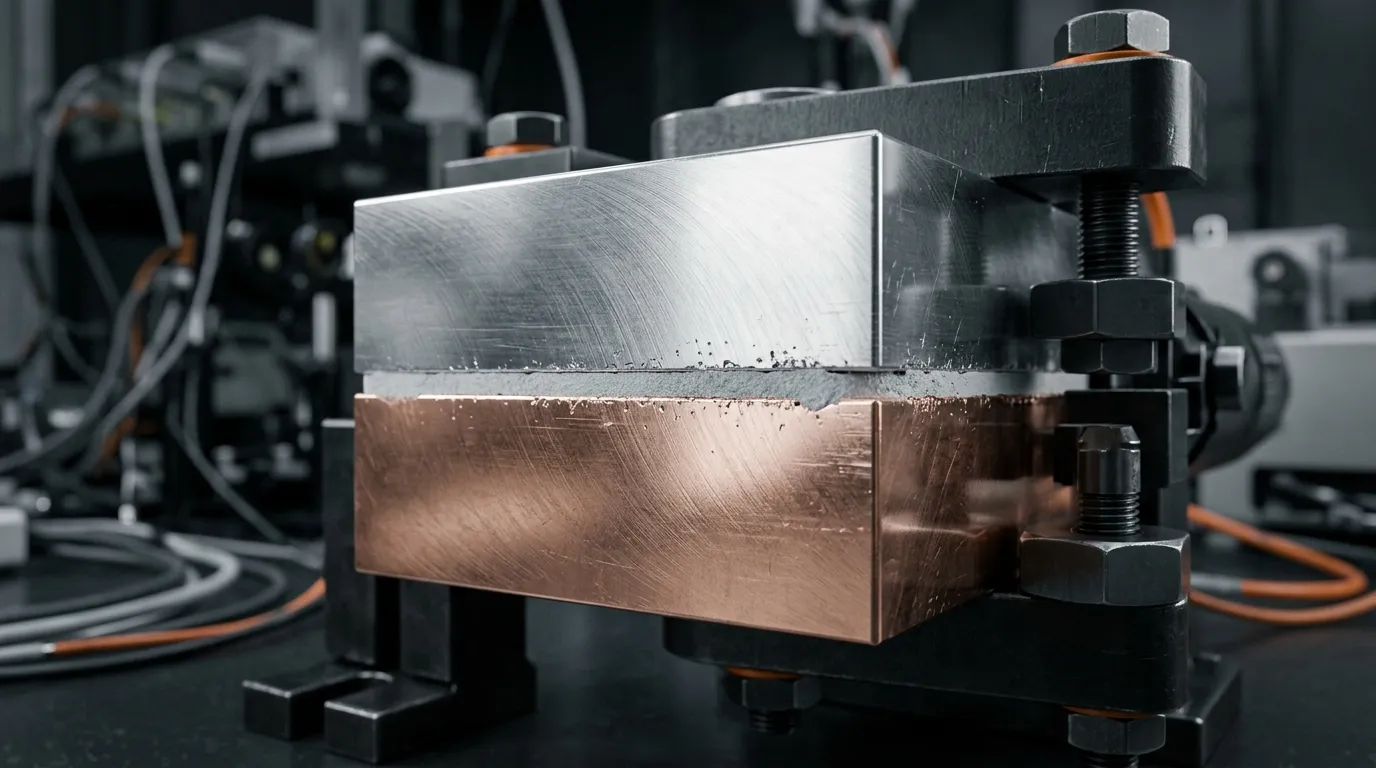

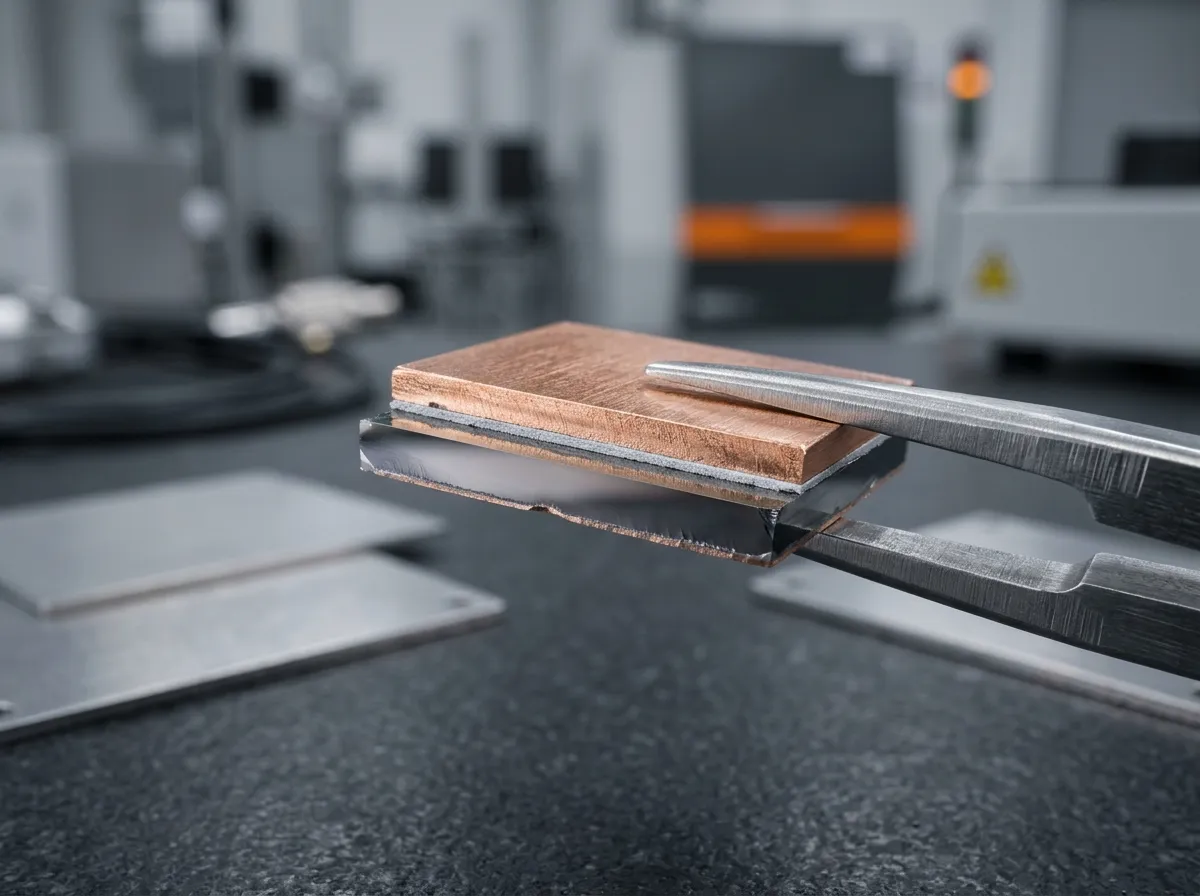

Bond Line Thickness（BLT）指的是導熱材料——也就是熱界面材料（Thermal Interface Material，TIM）——被壓在熱源與散熱器之間、裝配完成後實際留下的那一層厚度，中文常譯「膜厚」或「黏合層厚度」。它不是墊片或膠的標稱厚度，也不是圖面上標的間隙，而是兩者較量之後剩下的結果；而在導熱路徑的熱阻公式裡，膜厚是直接乘上去的一項。

下面把膜厚拆成三層：設計 BLT（間隙與公差決定）、裝配 BLT（壓力、硬度與壓縮率決定）、運轉 BLT（泵出、相變與老化決定）。這是「熱設計驗證與失效診斷」系列的一篇；如果你還在挑材料，先看導熱材料選型指南，選完再用這裡的條件邏輯驗收。

Bond Line Thickness 中文叫什麼？先把用語與定義對齊

這個詞在中文沒有統一譯名：供應商簡報寫「黏合層厚度」、封裝廠報告寫「接合線厚度」、機構圖寫「介面膜厚」，簡體資料寫「黏結層厚度」，指的都是同一件事——BLT ＝ 界面材料壓實後的實際厚度。本文統一用「膜厚（BLT）」。

三個邊界先劃清楚：不是墊片標稱厚度（標稱 1.0 mm 裝進 0.8 mm 的間隙，壓縮後可能只剩 0.7 mm，那才是 BLT）；不是圖面間隙（間隙是還沒裝東西時的距離）；不是越薄越好（薄到某個程度，介面微孔填不滿、接觸品質反而惡化）。

熱阻是系統屬性、導熱係數是材料屬性，這個區分在熱阻的定義裡寫得很清楚。工程上的總熱阻 ＝ 材料本體阻礙（體積熱阻）＋ 兩端接觸熱阻：

R_total = R_c1 + BLT / (k × A) + R_c2

R_c1、R_c2 是材料與上下表面的接觸熱阻，k 是導熱係數，A 是接觸面積。中間那項與 BLT 成正比，而兩端的 R_c 會隨 BLT 下降而惡化——膜越薄，表面的粗糙度與元件翹曲越難被填平。一個升、一個降，這是實測值浮動的第一層原因。

膜厚如何改變導熱材料的實測熱阻？把公式拆成三項

幾何項 BLT/(k×A) 最直觀：膜厚與體積熱阻成正比。以導熱係數 3 W/m·K、接觸面積 1 cm² 為例：

*計算示例：依 R = BLT/(k×A) 推導，條件為 k = 3 W/m·K、A = 1 cm²（1×10⁻⁴ m²）、只計材料本體項。實際數值隨材料、面積與壓力而異。熱阻的單位換算可參考 *Thermtest 的換算說明。

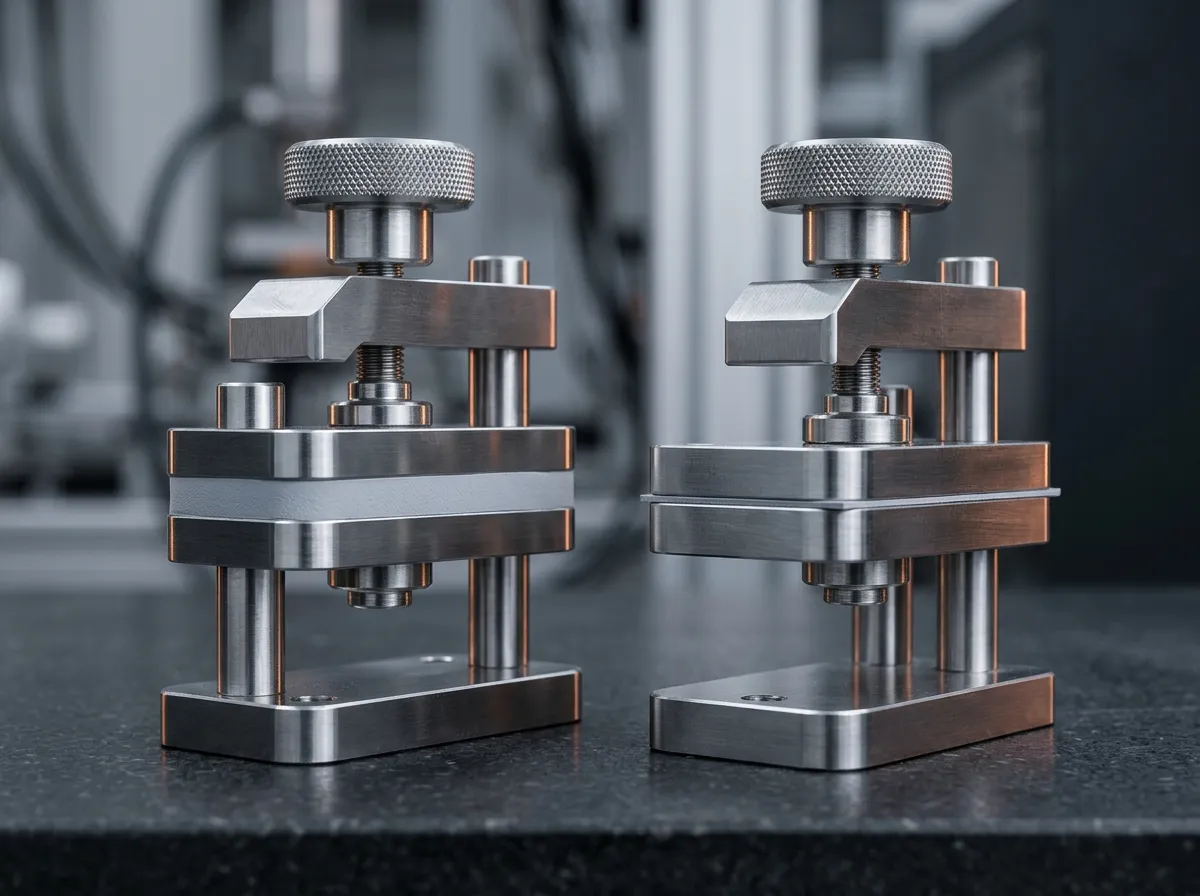

膜厚從 0.1 mm 變成 0.2 mm，體積熱阻直接翻倍。你的間隙如果是別人的兩倍，卻拿別人的熱阻值挑材料，等於用兩把不同的尺比長度。另外留意單位：規格書常用 ℃·in²/W、熱阻抗卻常用 °C·cm²/W（1 in² = 6.4516 cm²）——開頭那個 0.011 ℃·in²/W 約等於 0.071 °C·cm²/W，單位沒統一就沒法比。

接觸項是反向的：膜厚變薄，能流過去填滿粗糙度與翹曲的材料也變少，殘留氣隙變成額外熱阻。膜厚從 0.5 mm 壓到 0.05 mm，幾何項掉到十分之一，R_c1 + R_c2 卻可能同時上升——兩者相加後存在一個最佳膜厚。膜厚也不是想壓多薄就多薄：材料由基體與填料構成，當填料粒徑比介面粗糙度還大，再大的壓力也只是把填料頂在金屬面上，膜厚不會繼續下降。

量測方法項決定你看到的數字是哪一種。單點法在一個固定厚度下量總熱阻，數字裡同時含體積項與接觸項，拆不開；多厚度外插法把同一材料做成幾個厚度各量一次，畫出「熱阻 vs 厚度」直線後外插回厚度為零，斜率給出 1/(k×A)、截距就是接觸熱阻。只有後者能拆開導熱係數與接觸熱阻，也才能換算到你的膜厚——供應商只給一個數字、沒說方法，它很可能只在那個試片厚度上成立。

設計 BLT：間隙與公差決定膜厚的上下限

設計階段要訂的不是「一個膜厚」，而是一段允許區間。把三個來源的最壞組合加起來——元件與散熱器的高度公差、板翹曲與散熱器平面度、鎖固造成的閉合量——算出最小間隙與最大間隙，就是膜厚的可行帶。

膜厚比最小間隙厚太多，壓不下去的力量會灌到元件或焊點上；比最大間隙薄，兩邊碰不到材料、中間留著空氣，而氣隙的熱阻比任何導熱材料都高，這正是「貼了導熱片、溫度卻沒降」最常見的原因。另一個常被忽略的因子是熱膨脹係數（CTE）不匹配：模組升溫後會彎曲，中心與角落的間隙不同——同一個介面上的膜厚其實是不均勻的。

產品端的對照：導熱矽膠墊片這條路線靠「厚度 ＋ 硬度」落進這個區間，站內產品頁標示厚度 0.25–5.0 mm（典型，ASTM D374；系列可至 12 mm），硬度以 Shore 00 標示（ASTM D2240）。

裝配 BLT：壓力、硬度與壓縮率決定最後剩多少

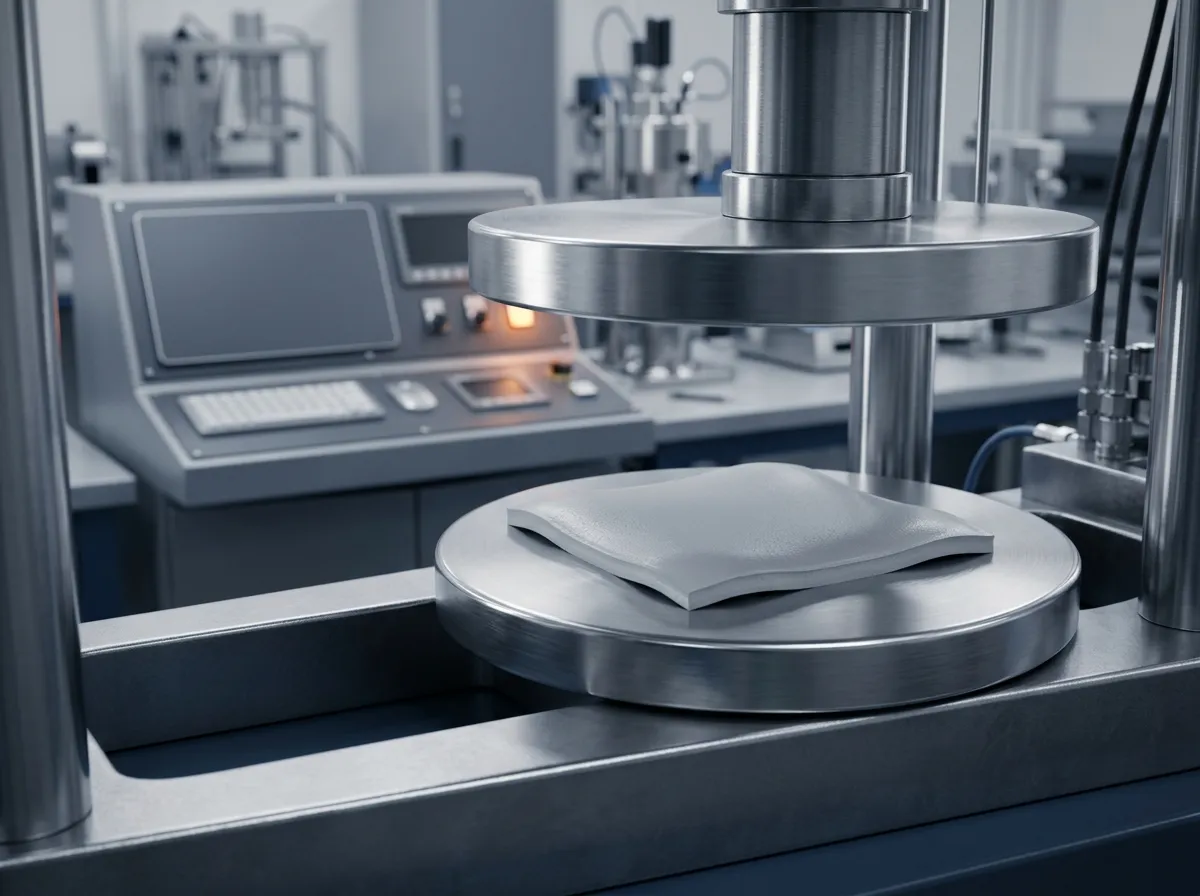

設計給區間，裝配決定實際落在哪一點——由鎖固壓力、材料硬度（壓縮模數）與原始厚度三者互相決定。同樣壓力下，硬的材料壓不下去（BLT 大、公差吸收好），軟的一下就到底（BLT 小、但壓力容易集中在少數支點）。判讀依據是壓縮率：想讓膜厚穩定，工作點要落在壓縮曲線相對平坦的那一段。

不同形態的材料，「誰決定 BLT」完全不同：

表中數字都寫在導熱凝膠產品頁與墊片頁的公開頁面上，讀者點進去可以自己核。這件事比數字本身更重要：凝膠的「黏合層厚度」是被寫進規格的——如果 BLT 只是量測的副產品，供應商不會把它寫進規格；寫進去，就代表膜厚是可以被設計與驗收的參數，跟導熱係數一樣要拿出來談。

同一頁還給了一個很好用的分界：如果裝配能穩定做到 50 µm 以下的膜厚，膏類就夠用；做不到（平面度或堆疊公差撐不住），才是凝膠與墊片存在的理由。

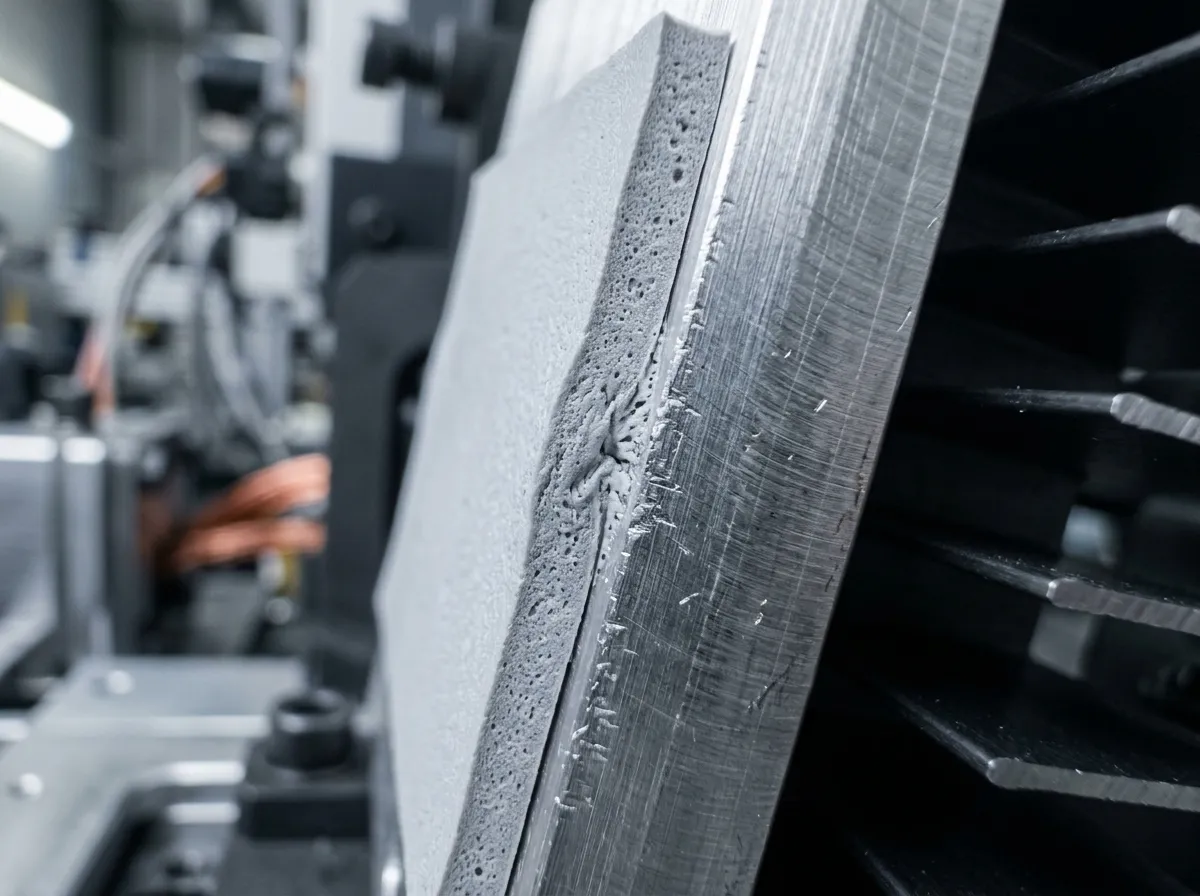

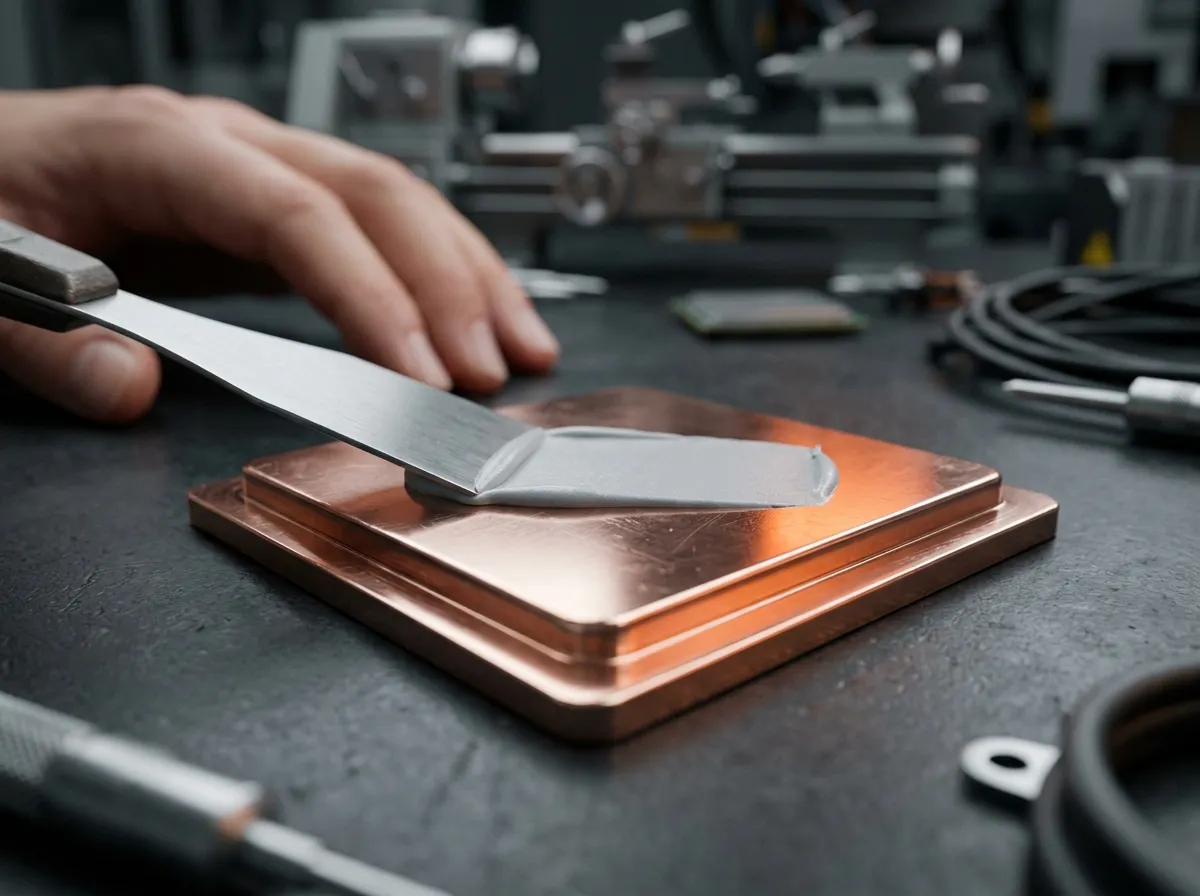

膏類（油脂型）是另一種極端：沒有固定厚度，BLT 完全由塗多少、壓多緊決定，要訂的是製程條件。想追求極低膜厚又不靠製程控制，會走液態金屬——低黏度與高潤濕性把膜厚壓到極薄，代價是操作門檻與相容性（例如與鋁的相容性需個案確認）。無論哪種，介面品質的關鍵都是潤濕：材料要流進金屬表面的微觀凹槽把空氣置換掉；潤濕不好，看起來貼著，中間其實留著氣隙。

運轉 BLT：泵出、相變與老化會讓膜厚自己變厚

實驗室量到的是出廠第一天的膜厚；真正的 BLT 是工作一年後的膜厚，通常比第一天更厚。泵出（pump-out） 讓膏類材料在反覆加熱與冷卻中被反覆擠壓、回吸，擠出去的回不來，介面出現局部空孔、等效 BLT 上升——這不是理論推測，站內凝膠頁對膏類的說明就直接點名：「導熱膏呈液態狀，黏合層厚度低於 50 µm，在熱循環下可能會泵出」。相變與流動 讓 PCM 到相變溫度時軟化填滿介面（通常讓接觸變好），但長期反覆也可能被擠出；老化與硬化 則讓材料失去貼附能力或局部剝離。

這解釋了一個常見矛盾：供應商的實驗室數字與你自己的實測數字天生就該不一樣——量測時間點、膜厚、壓力都不同。能對比的是「同一組條件下的前後變化」：把 BLT 與壓力固定住，只看熱阻隨時間漂移。

膏類路線的第一步，是確認它在你的熱循環條件下站得住：導熱膏產品系列與型號。

業界對黏合層厚度與熱傳效率之間的取捨，可參考 Masterbond 對 BLT 最佳化的技術說明。

拿到一份熱阻報告，該追問哪五件事

• 測試壓力是多少？ 熱阻對壓力極敏感，沒寫壓力，數字只在那個壓力下成立。
• 膜厚是多少、怎麼定義的？ 是試片標稱厚度還是夾具量到的實際厚度？
• 單點法還是多厚度外插法？ 只有外插法能拆出導熱係數與接觸熱阻（方法見 ASTM D5470 標準，它規範的正是導熱絕緣材料在壓力下的熱傳遞量測）。
• 測試面積多大？ 熱阻（°C/W）隨面積變，面積不同不能直接比，要比得換成熱阻抗（°C·cm²/W）。
• 含兩端的接觸熱阻，還是只算材料本體？ 兩者差很多，膜厚越薄差越多。

第 2 題之後通常會安靜下來——很多規格書只給數字、沒給條件。本文引用的站內規格都有條件標示；型號級區間請以各型號規格書為準——包含 Ziitek 自家型錄也是同樣標準。

常見誤解與問答

膜厚越薄，散熱一定越好嗎？

不一定。幾何項隨膜厚下降，接觸熱阻卻在極薄膜厚下上升；兩者相加存在最佳區間，低於它再壓薄只會讓氣隙增加。

導熱係數越高越好嗎？

導熱係數只是材料屬性，實際溫升看熱阻，而熱阻同時含膜厚、面積與接觸熱阻。高導熱係數材料若得裝在厚間隙裡，總熱阻可能反而更高。

熱阻用 °C/W、熱阻抗用 °C·cm²/W，什麼時候該用哪個？

要比不同面積的試片或不同尺寸的方案，先把 °C/W 乘上面積換成 °C·cm²/W；同一塊板子內部看溫度堆疊，則直接用 °C/W 逐段相加最省事。

導熱矽膠墊片的厚度要怎麼定？

先算最小與最大間隙（元件公差 ＋ 翹曲 ＋ 鎖固閉合量），再挑一片「最壞情況下仍能維持在目標 BLT 區間」的厚度；組裝間隙常見落在 0.5～3 mm，對應墊片比間隙略厚，靠壓縮吃掉多餘部分。

膜厚不是量測副產品，而是設計裡的變數：先算間隙區間、再選能落進去的材料形態、最後把 BLT 與壓力寫進承認書。下次有人給你一個熱阻值，先問它是什麼膜厚、什麼壓力下量的。

需要對照自家規格的膜厚與壓力條件、或索取樣品實測，可以透過工程諮詢與樣品需求與 Ziitek 應用工程團隊討論。

同系列的其他測試與判讀方法，整理在熱設計驗證與失效診斷。
