灌封絕緣測試：耐壓、絕緣阻抗與含水風險

先看一個說明性示例。假設一批 400 W 的電源模組在產線末端做例行絕緣電阻測試，量到 8 MΩ。規格寫的是「≥ 100 MΩ」，於是整批被扣下。拆一顆剖切，膠層飽滿、沒有大氣泡、外觀漂亮；再拆一顆，把膠與鋁殼的交界面切開，才看到沿著殼壁有一條 0.1 mm 寬的通道，從出線口一路通到高壓側的銅排。（以上為說明性示例：數值、尺寸與情節都用來說明機制，不代表任何特定客戶、批次或實測紀錄。）

這就是灌封絕緣最典型的失效：不是膠本身絕緣不好，而是膠與別的東西之間有一條路。 而這個 8 MΩ 的讀數之所以值得停下來看，是因為答案早就在裡面了——只是沒有人知道 8 MΩ 相對於 100 MΩ 意味著什麼、也沒有人知道這個數字會隨溫度與吸濕漂多少。

灌封絕緣測試要處理的就是這件事。它與熱阻測試不同：熱是連續的、可計算的，絕緣是離散的、門檻式的——要嘛擋住，要嘛擊穿，中間那一段只有「還能撐多久」的問題。這篇把它拆成三種測試、四類干擾、一個順序，最後收成一張可以直接寫進規格的表。

如果你要的是整體驗證架構而不是單一電性項目，先看導熱材料測試方法：熱阻、可靠度、量產驗證——那是這個主題群的母頁，本文是它「可靠度」那一層裡專講電性絕緣的一支。

為什麼「灌封後打一次耐壓」證明不了絕緣可靠度

耐壓測試（dielectric withstand test，慣稱 hi-pot）的做法是把遠高於工作電壓的電壓加在絕緣兩端一分鐘，看它撐不撐得住。它的優點是快、結論明確、產線好執行；它的問題是它是一種帶應力的抽樣——良品通常不會被摧毀（產線全檢後照樣出貨），但那顆樣品已經被施加接近極限的應力，而且只給你二值結論：通過的那一顆可能已經被削弱，只是還沒到崩潰點；沒通過的那一顆你拿不到「差多少」的資訊。

更關鍵的是，耐壓通過只證明「此刻、在這個電壓下、這一分鐘內沒有擊穿」，它不證明三件事：

1. 沒有局部損傷在累積。 膠層裡一個 0.2 mm 的空洞，在耐壓時可能只發生幾次不明顯的局部放電，測試電流跳脫門檻抓不到，但這個空洞已經開始碳化。這條路徑的最終結局是擊穿，只是不在這一分鐘內發生。
2. 含水狀態如何。 同一顆模組，出廠當天與在 40 °C／90% RH 放三個月之後，耐壓可能都通過，但絕緣電阻已經掉了一個數量級。耐壓是門檻，不是狀態量。
3. 界面有沒有通道。 膠與殼之間的毛細通道在乾燥時電阻很高，耐壓照樣過；一旦吸濕，通道就成了電解質，離子遷移把金屬從高壓側搬到你不想它去的地方。

所以真正的驗證不是「打一次耐壓」，而是用絕緣電阻當狀態量、用耐壓當門檻、用局部放電當早期預警，三個一起看。這三種測試的關係，跟熱驗證裡「熱阻 vs 溫度 vs 壽命」的關係是同構的：一個是體質、一個是當下表現、一個是退化速率。

三種測試各證明什麼，各不能證明什麼

三者的量級差很遠：絕緣電阻動輒 10⁸–10¹² Ω，耐壓講的是 kV/mm 的介電強度，局部放電講的是幾個 pC 的電荷。把它們當成同一件事的三種說法，是灌封驗證最常見的認知錯誤——這也是為什麼很多規格書寫了「耐壓 3 kV」，卻對「環境試驗後 IR 掉到 8 MΩ 這種量級」毫無解釋能力。

絕緣這個詞在電氣工程裡本來就同時指「材料屬性」與「系統能力」：材料的體積電阻率與介電強度是屬性，模組能擋住多少伏是系統能力，而系統能力由材料、幾何、界面、清潔度、含水率共同決定。灌封只是把其中兩個變數（幾何與界面）固定下來，並沒有讓其他變數消失。

想看這個主題群其他驗證項目的分工，可以從導熱材料驗證的 hub 進去：熱阻、熱循環、油析揮發、量產一致性各自有一篇，本文只負責電性這一軸。

絕緣電阻怎麼量才有效：電壓、時間、極化與表面漏電

絕緣電阻（insulation resistance，口語也稱絕緣阻抗）的定義很單純：施加直流電壓，量流過去的電流，用歐姆定律換算。絕緣電阻測試的難點不在定義，在「什麼時候讀那個數」。

第一，電壓要夠高才有鑑別力。 500 VDC 是電子模組的慣例，因為它能把薄弱的導電路徑（例如離子汙染形成的電化學遷移路徑）壓出可測的漏電流，又不至於在良品上造成損傷。用 50 V 去量，同一顆模組可能量到 2 GΩ，看起來完美，實際上只是電壓不足以驅動那條潮濕的通道。

第二，要等到電流穩定。 施加直流電壓的瞬間，電流由三個成分疊加：電容充電電流（µs–ms 級）、吸收電流（極化，秒到分鐘級）、真正的洩漏電流（穩態）。規範慣例是加壓 60 秒後讀值，就是為了讓前兩項衰減掉。以一個 10 nF 的模組、100 MΩ 的絕緣為例，RC 時間常數是 1 秒，看起來 60 秒綽綽有餘——但極化電流的衰減比 RC 慢得多，尤其在高填料、含無機粉體的灌封膠裡。

第三，表面漏電會毀掉整個讀數。 從高壓端子沿著膠面爬到低壓端子的那條路，電阻可能只有幾百 MΩ，卻與你要量的體積電阻並聯。量到的值永遠小於真實值，而且會隨環境濕度大幅漂移。對策是保護環（guard）：在兩個電極之間加一圈接地環，把表面電流引開，不讓它進入量測迴路。沒有 guard 的夾具，在 80% RH 的車間裡量同一個樣品，讀數可以差一個數量級。

第四，看趨勢而不是看單點。 把 1 分鐘與 10 分鐘的讀數相除，得到極化指數（PI）。這個指標原本用於旋轉電機（IEEE 43 的慣例：PI ≥ 2 為良好、< 1.5 需懷疑吸濕或汙染），用在灌封模組上沒有強制標準，但邏輯相通：乾燥、潔淨的絕緣，電阻會隨加壓時間上升（極化）；吸濕或汙染的絕緣，電阻幾乎不變甚至下降。 一顆 PI 只有 1.1 的模組，就算 1 分鐘讀數有 500 MΩ，也該被挑出來。

換算成漏電流比較好懂：500 V 下，100 MΩ 對應 5 µA，2 MΩ 對應 250 µA，1 GΩ 對應 0.5 µA。從 5 µA 到 500 µA 是兩個數量級——這正是吸濕可以造成的變化幅度，也是為什麼「8 MΩ 只是稍微低於 100 MΩ」這種說法不成立：它代表漏電流已經是良品的 12 倍以上。

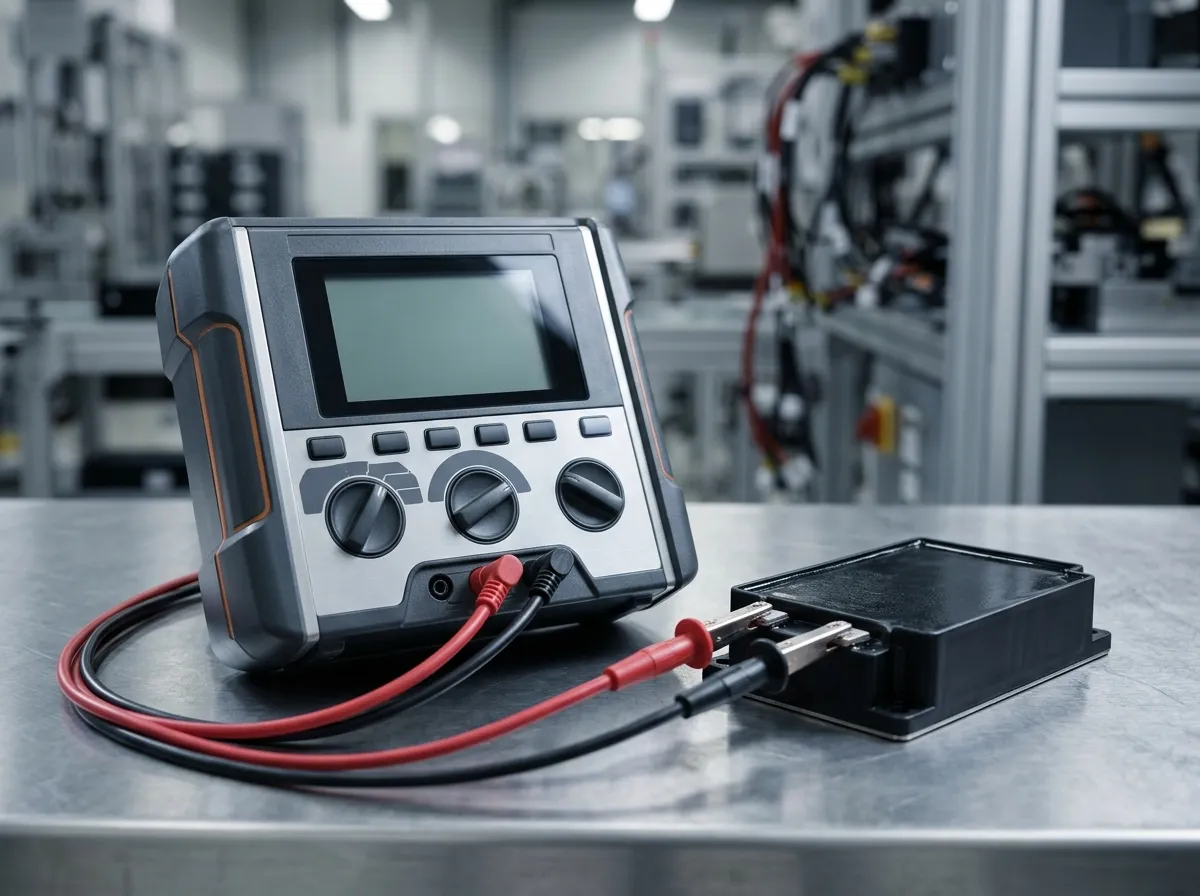

圖說：IR 量的是狀態，不是門檻；同一個樣品在 25 °C 與 85 °C 下可以是兩個完全不同的數字。

耐壓測試的設定：AC 或 DC、升壓率、跳脫電流

耐壓測試（hi-pot）的設定比 IR 更容易被隨手填。四個參數決定它有沒有效：

測試電壓。 型式試驗電壓不是用公式算出來的，而是先查表：標準按「絕緣類型（基本／附加／強化）× 額定工作電壓」給定數值，實際採用的電壓還要由產品的安全評估確認——IEC 62368-1 一類標準的絕緣配合要求就是這個結構。常被引用的「工作電壓的兩倍再加 1000 V」（2U + 1000）出自已撤銷的 IEC 60950-1，而且它是基本絕緣的基準，不是強化絕緣的算法；把它當成 IEC 62368-1 對強化絕緣的要求，算出來的電壓會明顯偏低，就算通過也不能用來宣稱符合安規。

交流與直流也不能互換：交流講峰值、直流講恒定值，直流等效要乘 √2（約 1.414）；只有當安全評估給定的是交流值時，這個換算才有意義——例如交流 1500 VAC 對應約 2121 VDC，而這個 2121 只綁在那個 1500 VAC 的條件上，不能拿來反推絕緣等級。這一步弄錯，就會出現「用 1500 VDC 打 250 V 工作電壓」這種看起來很兇、實際上比規範還鬆的情況。

施加時間。 型式試驗（type test）慣例 1 分鐘；產線全檢（routine test）可以縮短到 1–5 秒，但電壓不能降低，而且縮短時間後只能宣稱「產線篩選」，不能宣稱「符合型式試驗」。這兩件事在客戶稽核時經常被混為一談。

升壓率與跳脫電流。 升壓太快會在容性樣品上灌入大電流，誤跳脫；太慢則拉長產線節拍。常見做法是 500 V/s 量級的線性升壓，跳脫電流設在 5–10 mA 並配合產品的電容值調整。跳脫電流設得太大，等於把測試變成「只要不爆炸就算過」——一條 100 µA 的漏電路徑在 10 mA 的門檻下完全看不出來。

AC 還是 DC。 交流測試更接近實際應力（真實世界是交流），而且對含氣隙的缺陷更敏感（氣隙在交流下會因介質損耗而發熱、加速劣化）；直流測試的優點是對容性樣品充電電流小、設備便宜、不會因介質損耗而誤判，但它不會在氣隙裡產生持續的局部放電。所以：驗證用 AC，產線篩選可用 DC，但兩者的判據不能互換。

一個常被忽略的細節：耐壓測試後，樣品上的殘餘電荷必須放掉，否則接著量 IR 會得到偏高的讀數（殘餘電壓與測試電壓同向）。順序上，耐壓永遠排在 IR 之後，原因見 §7。

含水是絕緣劣化的主因：三條入侵路徑

水對絕緣的破壞不是「導電」這麼簡單，它是三個層次同時發生：

第一層，體積吸濕。 高分子材料都會吸水，平衡含水率從 0.05% 到 0.5% 不等（環氧通常高於加成型矽膠，但矽膠的透濕率高）。水的介電常數在低頻下約 80，而高分子只有 3–5；因此吸濕會同時造成兩件事：介電常數上升（電容變大、充電電流變大、讀數更慢穩定）與離子導電通道形成（體積電阻率下降）。經驗上，吸濕可以讓體積電阻率掉兩到三個數量級；同一幾何下 R = ρ · t / A，IR 也會跟著掉同樣的量級，實測常因表面路徑並聯與量測窗口而略小於體積項的變化——前面「5 µA 變 500 µA」取的就是這個量級。

第二層，界面毛細。 這是灌封特有的路徑。膠與金屬、膠與 PCB、膠與元件本體之間如果有脫層，就形成一條寬度可能只有幾十微米的縫。縫裡的毛細作用會把水吸進去並留住，形成一條「液態導電通道」。這條通道的電阻遠低於膠體本身，而且它沿著高壓側到低壓側的整條路徑都存在——這正好對應開頭示例裡那條 0.1 mm 的通道。脫層的成因有三個：固化收縮、熱膨脹失配、以及灌封前表面處理不當（脫模劑、助焊劑殘留、氧化層）。矽膠與環氧在這件事上的差異，在矽膠與環氧灌封膠的取捨裡有完整的機制對比。

第三層，凝露與呼吸。 就算外殼完全密封，出廠時封在裡面的空氣也帶著水氣；日夜溫差讓它反覆凝結在溫度最低的金屬件上。這一層灌封膠解決不了，要靠結構——把死體積灌滿、或用透氣膜平衡壓力。IP 防護等級的第二位數字講的是液態水，不是水氣：IP68 可以擋住浸水，卻完全不保證殼內不凝露。而 IP 等級本身也是一組議定條件（水深、時間、溫差），不是絕對值。

三條路徑的對策不同：體積吸濕靠配方與厚度（延長擴散路徑），界面毛細靠表面處理與機械結構（倒扣、擋牆、避免尖角），凝露靠灌滿與透氣設計。把三者都歸給「膠要防水」，就會買到一支防水很好、卻在界面脫層上完全不及格的膠。

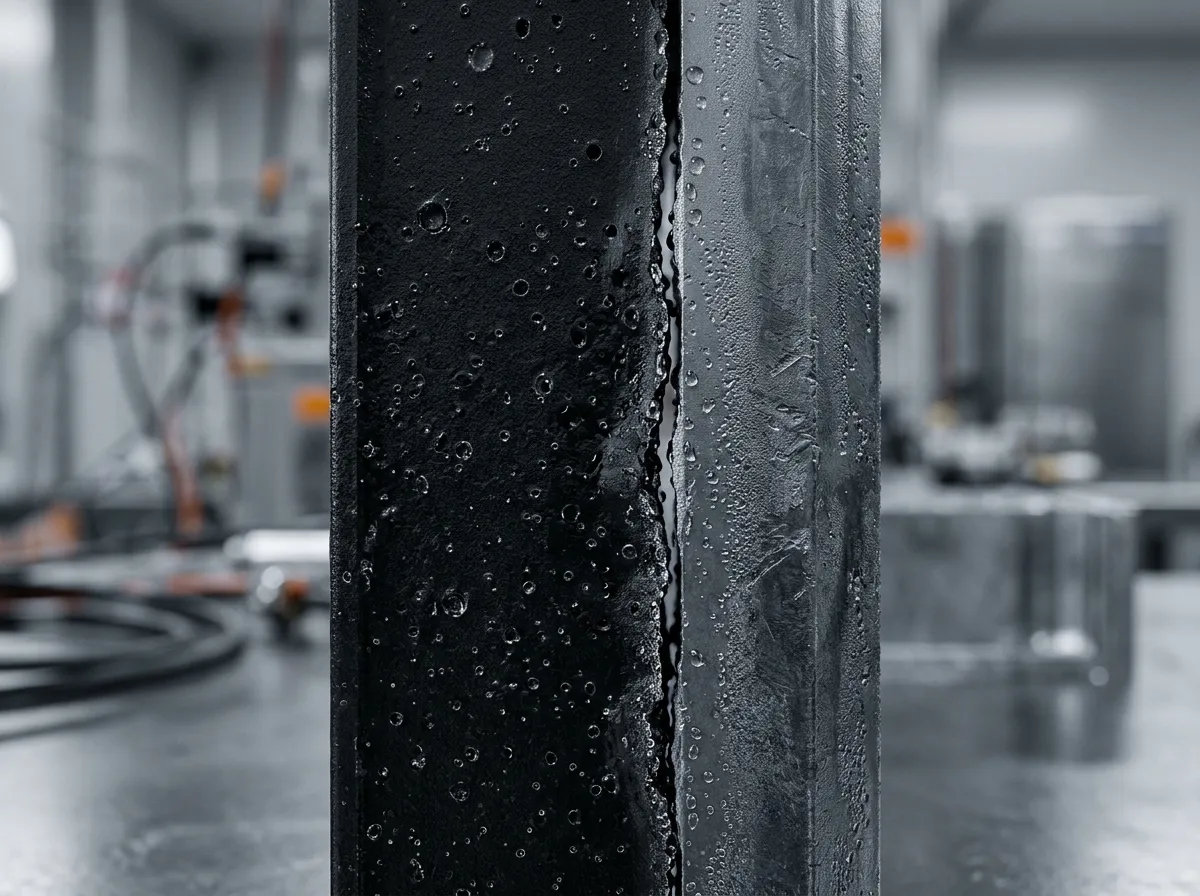

圖說：真正讓 IR 掉下來的是這一條縫，不是膠體本身；它沿著界面走，外觀完全看不出來。

溫度和幾何也會讓同一個樣品量出三個答案

同一顆模組，三個人量出三個數，多數時候不是儀器壞了，而是條件沒寫。

溫度。 絕緣電阻對溫度極敏感，工程慣例是「每上升 10 °C，IR 約減半」。以 25 °C、100 MΩ 為基準：45 °C 約 25 MΩ，65 °C 約 6.25 MΩ，85 °C 只剩 1.56 MΩ。也就是說，在 85 °C 的環境艙裡量到 1.5 MΩ，可能完全正常；而如果有人拿這個數字去對「≥ 100 MΩ」的規格，就會誤判成不良。所以判據一定要綁溫度，或做溫度修正後再比。

厚度與幾何。 體積電阻 R = ρ · t / A，厚度加倍電阻加倍，但耐壓不是這樣：介電強度講的是 kV/mm，薄層的擊穿場強通常高於厚層（厚度效應），所以「膠層越厚越安全」只在同一材料、同一製程下大致成立，不能線性外推。反過來說，薄膠層的缺陷容忍度更差：同樣一個 0.1 mm 的空洞，在 0.5 mm 的膠層裡佔了 20%，在 5 mm 的膠層裡只佔 2%。

空洞與尖角。 氣泡的介電常數是 1，遠低於膠的 3–5，因此空洞內部的電場會被放大——放大率由形狀決定：扁平的脫層型空洞（貼著銅排或殼壁那一種）約放大 3–5 倍，球形氣泡只有 1.3 倍左右。一個位於高壓銅排邊緣的扁平空洞，內部場強可能早就超過空氣的擊穿場強（約 3 kV/mm），於是產生局部放電——每次放電都把孔壁的聚合物打成碳化物，孔壁變導電，等效於空洞變大、場強更高，形成正回饋。這條路徑的終點是擊穿，但過程可以長達數千小時。所以空洞不是外觀問題，是壽命問題；抽真空脫泡的作法見灌封真空脫泡。

爬電距離與電氣間隙。 這兩個是幾何判據：爬電距離是沿絕緣表面的最短距離，電氣間隙是空間中的最短距離。灌封會把「空間間隙」填掉，但不會把「表面爬電」消滅——膠面本身就是一個表面，而且在汙染與吸濕後會導電。所以灌封件的爬電距離要沿著膠面算，不能假設「灌了膠就沒有表面路徑」。這條規則在墊片類產品上同樣成立，絕緣導熱片的耐壓與爬電距離講的是同一組幾何約束。材料的相比漏電起痕指數（CTI，IEC 60112）決定這個表面在汙染下能撐多久：CTI ≥ 600 V 屬材料群 I，400–599 V 屬 II，175–399 V 屬 IIIa。

把測試排成順序：灌封前、灌封後、環境試驗後

絕緣驗證最容易做錯的地方不是某一項測試，而是順序。原則是「非破壞性在前、破壞性在後」，而且每一站都要留同一個樣品的 baseline。

S2 的量測窗口必須寫進規格。 85 °C／85% RH 出艙後，樣品在車間裡放兩小時就會回乾，IR 回升，於是「環境試驗後 IR 正常」變成一個假陽性。要注意的是，標準的預設程序與這個目的正好相反：IEC 60068-2-78 的流程是先回復、再做最終量測（Recovery procedure → Measurements／Final measurements），不是出艙就量。所以「出艙後 30 分鐘內完成電性量測」是為了抓吸濕而刻意提前的自訂窗口，不是業界慣例——要用它，就得在規格裡寫明窗口長度，並記錄當下的環境溫濕度；做不到即時量測，就必須把樣品密封保存。這種「加速試驗後立刻量」的邏輯，與加速老化的一般原則一致：加速的是時間，不是因果，量測窗口本身就是條件的一部分（而窗口寫在自家規格裡，稽核時才說得出依據）。

環境試驗的條件怎麼挑。 85/85（85 °C、85% RH、加偏壓）1,000 小時是最常見的門檻，適合當驗收；若要縮短時間，HAST（130 °C／85% RH、加壓）可以把 1,000 小時壓到 96–200 小時，但它的失效機制偏向水解，與實際現場的日夜循環不完全等價。熱循環（−40 ↔ 125 °C）抓的是熱膨脹失配造成的界面裂縫，與吸濕是兩個獨立機制，不能互相替代——溫區、循環數與判據的排法見導熱材料熱循環測試。

樣品數與抽樣。 絕緣失效是離散事件，三個樣品全過不能證明什麼。實務做法是把「驗證樣品」（每種條件 5–10 顆，做趨勢與剖切）與「產線全檢」（100% IR）分開：前者回答「這個設計能不能活」，後者回答「這一顆有沒有做壞」。兩者的判據、樣品數與紀錄方式都不該共用一套表單。樣品階段的完整清單可以照導熱材料樣品驗證清單逐項對。

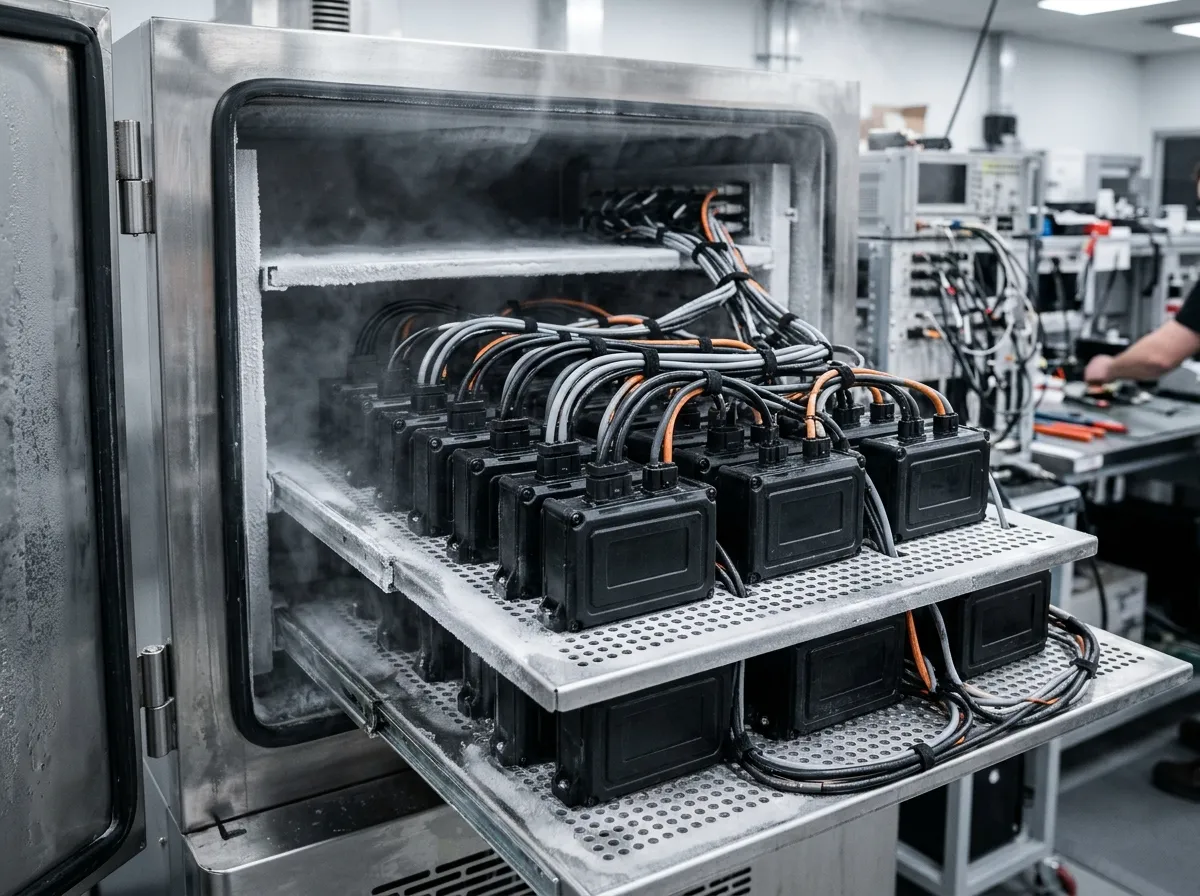

圖說：出艙後的量測窗口只有幾十分鐘；放回車間回乾，就得到一個假陽性。

驗收判據表：寫進規格的六個欄位

多數規格書只寫「絕緣電阻 ≥ 100 MΩ」，這句話缺了五個必要條件，等於沒寫。完整的一行應該有六個欄位：

幾個常見門檻的來源要分清楚：≥ 2 MΩ 是家電類安規（IEC 60335-1 一類）在 500 VDC 下對基本絕緣的典型要求；≥ 100 MΩ 是電子模組廠內常見的加嚴慣例（比安規嚴，用來留 drift 空間）；耐壓的型式試驗電壓則不是公式能算的，要按絕緣類型與額定工作電壓查標準表格（IEC 62368-1 一類）、再由安全評估確認——常被引用的「2U + 1000」出自已撤銷的 IEC 60950-1，而且屬基本絕緣的基準，不能套在強化絕緣上。三者不是同一個體系的數字，混著寫會出現「用 100 MΩ 的廠內標準去質疑安規的 2 MΩ」這種爭議。

還有一個常被寫漏的項目：固化不完全的判據。雙液膠配比失準或混合不均時，IR 可能只低半個數量級，外觀也正常，但 PI 會接近 1、且硬度偏低。把「IR + PI + 硬度」三個一起卡，比單看 IR 有效得多；配比失準的排查路徑見雙液灌封膠配比失準。

常見問答

Q1：絕緣測試的標準值到底是多少？ 沒有單一標準值，它由三個變數決定：工作電壓、絕緣等級（基本／附加／強化）、產品類別。可操作的對照是——家電類安規在 500 VDC 下對基本絕緣的典型門檻是 2 MΩ；電子模組廠內慣例常加嚴到 100 MΩ；耐壓的型式試驗電壓則必須按絕緣類型與額定工作電壓查標準表格（IEC 62368-1 一類），實際值由安全評估確認——「2U + 1000」出自已撤銷的 IEC 60950-1、且屬基本絕緣的基準，不能當成強化絕緣的算法。先把這三件事分開，再談數字。

Q2：絕緣電阻怎麼測才算數？ 500 VDC、加壓 60 秒、guard 接地、記錄溫度與濕度、同一樣品做前後對比。四件事缺一件，讀數就不可比。若讀數隨時間下降而不是上升（PI < 1.5），優先懷疑吸濕與表面汙染，而不是「膠不好」。

Q3：絕緣電阻測試的目的是什麼？ 兩個：一是狀態判定（這一顆現在是否絕緣良好），二是趨勢監測（同一批在環境試驗前後掉了多少）。耐壓只能回答「有沒有擊穿」，IR 才能回答「離擊穿還有多遠」。

Q4：灌封後絕緣不良，最常見的原因是什麼？ 按現場頻率排：① 界面脫層引起的毛細通道（開頭示例情境中的 8 MΩ 即屬此類）；② 空洞與尖角造成的局部放電累積；③ 固化不完全或配比失準；④ 灌封前的離子汙染（助焊劑、手汗、脫模劑）。四者的 IR 表現不同：①下降但 PI 正常，②IR 正常但 PD 很大，③IR 低且 PI 接近 1，④IR 低且隨濕度劇烈漂移。

Q5：矽膠吸水比較少，是不是絕緣一定比環氧好？ 不是。矽膠的平衡含水率通常較低，但透濕率高、界面黏接力弱，因此「體積吸濕」這一項較好，「界面毛細」這一項較差；環氧相反。選哪一種要看你的失效模式是「膠體吸水」還是「界面脫層」——這也是為什麼驗證要同時量 IR 與做剖切。

向供應商要什麼資料

灌封絕緣的驗證，一半的答案在供應商的資料裡，另一半在自己的量測裡。要資料時，與其要「一份測試報告」，不如要這五項，因為它們決定了你能不能把測試條件對上：

• 體積電阻率（ASTM D257／IEC 62631 系列）與介電強度（ASTM D149／IEC 60243 系列）的測試條件：試片厚度、電壓、升壓率、環境溫濕度。沒有條件的數字無法比較。
• 吸濕資料：平衡含水率、吸水速率、以及吸水後的電性變化（哪怕只有一條曲線）。
• CTI 等級（IEC 60112）：決定汙染環境下的表面爬電裕度。
• 界面黏接與脫層的驗證方法：供應商怎麼證明膠與鋁殼、與 PCB 在熱循環後不脫層。
• 固化窗口與玻璃化轉移溫度（Tg）：Tg 以上的 CTE 與電性都會變，這是高溫場景的隱藏變數。

把這五項與本文 §8 的六欄表對起來，規格就從「一句話」變成「一組可執行的條件」。反過來，如果你手上只有一支標稱「絕緣性優異」的膠，沒有條件、沒有曲線、沒有界面驗證，那麼再多的耐壓測試也只是在驗一個你無法解釋的數字。

若你要找的是材料本身而不是驗證方法，矽膠灌封膠系列按導熱與非導熱分成幾條產品線，型號、規格與詢價都在產品頁；本文只負責讓你在拿到那些數字時，知道該問什麼、該怎麼驗。

灌封的價值從來不只是「包起來」。NASA 對電子組裝高分子塗覆與灌封的製程標準（NASA-STD-8739.1）把電子組裝上的高分子應用——黏接、塗覆、封裝——列為有明文規範的製程，而不是靠師傅手感的工序。規範寫到這個程度，本身就說明一件事：絕緣的可靠性只能被證明，不能被相信；而工程上，能被證明的東西才值得相信。
