熱像儀電子散熱測試：位置、發射率與誤判

熱像儀電子散熱測試最常出現的爭議是：同一塊板子、同一個負載，兩台相機量出來差 8 °C，該信哪一台？多數情況下兩台都沒壞，差的是參數。一台把發射率設成 0.95，另一台沿用上次量鋁殼的 0.30；一台鏡頭離板子 30 公分，另一台隔著桌面 1 公尺拍。相機輸出的每一個 °C，都是「入射輻射亮度加三個假設」反算出來的；假設錯了，畫面照樣漂亮，數字照樣印進報告。

這三個假設就是本文的全部內容：量測位置（一顆熱點在感測器上佔幾個像素）、表面（發射率與反射溫度）、時間（是否真的到穩態）。目標很具體——讓你量到的熱點溫度可以拿去改散熱設計、選導熱材料、寫進承認書，而不是只貼在簡報裡。

熱像儀電子散熱測試量到的是輻射亮度，不是溫度

熱像儀的感測器（微測輻射熱計）只做一件事：把 8–14 µm 長波紅外進來的輻射能量換成電訊號。畫面上一點是多少 °C，是相機用三個輸入反算的結果——目標的發射率、反射溫度（環境輻射被目標反射回鏡頭的那一份）、以及距離與大氣補償。這三個數字有一個錯，畫面上的溫度就只是「亮度刻度」。

差距有多大？FLIR 的教學文件給了一個很直接的例子：同一個配電接點，用三種不同的發射率設定去量，最高讀值從 118 °F 一路到 194 °F，換算約 48 °C 到 90 °C。42 °C 的差距，全部來自一個輸入欄位。

放到電子產品上，這 42 °C 的意思很具體：一顆晶片的殼溫上限如果是 85 °C，參數設錯就足以讓「合格」與「超規」互換，而你手上沒有任何提示告訴你設錯了。所以工程上更精確的說法是——「熱像儀不準」多半是「參數沒固定」，不是相機壞了。

底下三節分別處理這三個變數；在那之前，先確認你要的究竟是哪一個溫度。

先分清你要的是哪一個溫度

同一個畫面，可以回答三種完全不同的問題，而它們對精度的要求差一個量級：

關鍵限制在於：紅外線熱像儀看的是表面。三件事情它看不到，而這三件偏偏是散熱設計真正在意的。

接面溫度（Tj）看不到。 junction 溫度是電氣量測，不是光學量測。JEDEC 的 JESD51-14 用暫態雙介面法：同一顆元件在兩種不同的接觸熱阻下各測一次冷卻曲線，兩條曲線分離的位置就是接面到外殼的邊界，RθJC 由此得出。資料手冊上的 θJC 就是這樣來的——整個過程量的是電壓與電流，不是輻射。你不可能用相機「看到」die，只能量到封裝表面（Tc），再用熱阻回推。

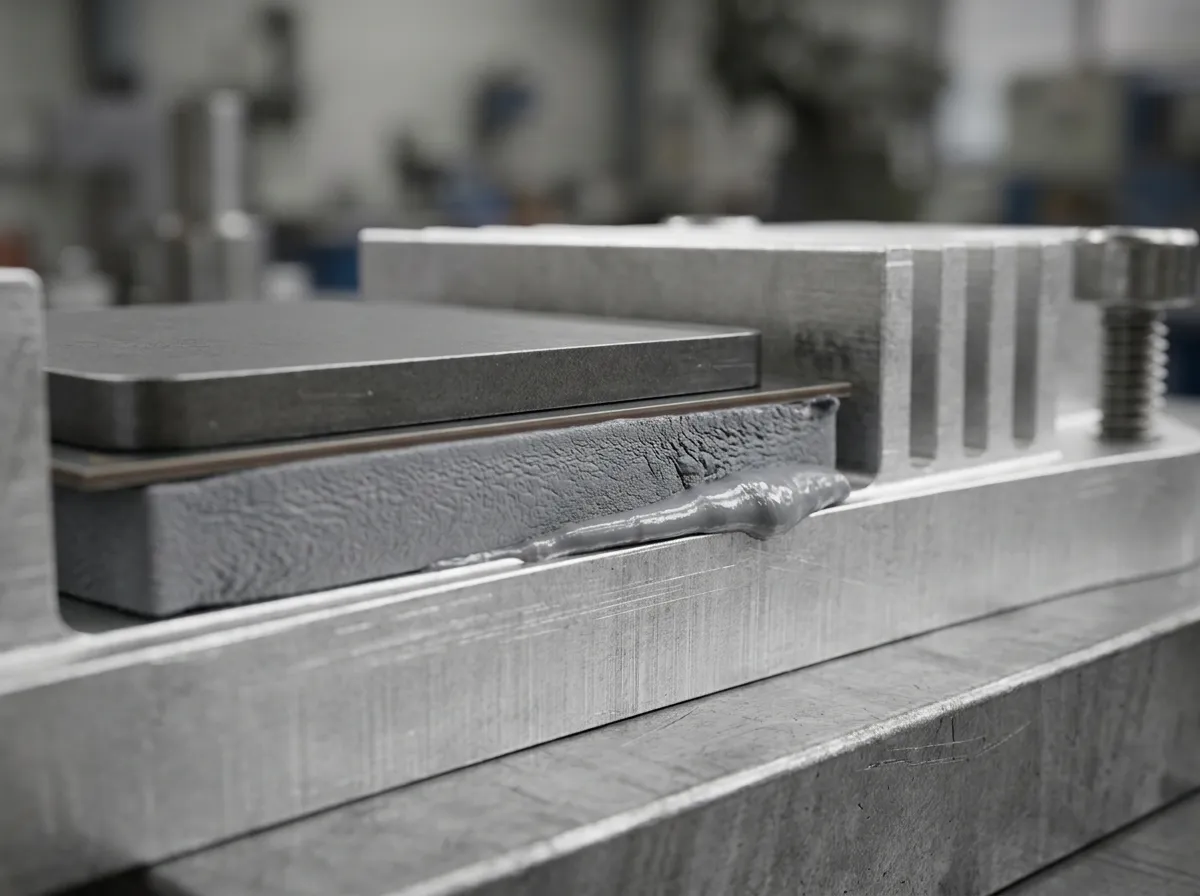

介面內部看不到。 散熱器一壓上去，導熱膏或墊片就被夾在兩片金屬之間，鏡頭只看到散熱器上表面。想知道那一層好壞，得靠兩個表面溫度加功率去算，這是後面「介面熱阻」那節的事。

灌封內部也看不到。 灌封膠固化後把元件整片包住，熱像儀只讀到膠面；內部是否有氣泡、局部過熱，要靠灌封絕緣與可靠度驗證那類破壞性或電性驗證補上。

把這三件事放進流程，熱像儀的角色就清楚了：它是「找位置」與「提供邊界條件」的工具，不是熱電偶與熱阻量測的替代品。 若你正在建一套完整的驗證流程，可以先看導熱材料驗證主題裡的測試架構，量測只是其中一站；樣品驗證檢查表則是可以直接拿來對照的清單。

量測位置：三乘三像素決定你能量多小

位置的第一個問題不是角度，是這顆熱點在你的感測器上佔幾個像素。像素不夠，讀值就是「熱點與周圍冷區的平均值」，而且幾乎永遠偏低——你不會看到錯誤訊息，只會看到一個溫和的數字。

演算法只有一條。先算瞬時視場（IFOV，每一像素張開的角度）：

IFOV（mrad）＝（水平視場角 ÷ 水平像素數）× 17.44

以最常見的 320×240、24° 鏡頭為例：（24 ÷ 320）× 17.44 ≈ 1.31 mrad。乘上距離就是每像素覆蓋的實體尺寸，再乘 3 就是「可信的最小熱點」：

FLIR 的距離比說明把這條規則講得很白：要求值的熱區至少要覆蓋 3×3 像素。理由是單一像素會被壞點、反射與光學色散影響，一、兩個像素只能告訴你「這裡有溫差」，不足以代表一個區域的平均溫度。

實務結論：板上一顆 1 mm 見方的 QFN 邊角，在 320×240 相機上要站到 25 公分以內才有 3×3；站不到，就換鏡頭或加微距，不要用軟體「補償」。前面引用的那份 FLIR 常見錯誤整理也點名了對焦：失焦的影像不只是難看，它顯示的溫度就是錯的，而且錯得足以改變結論。

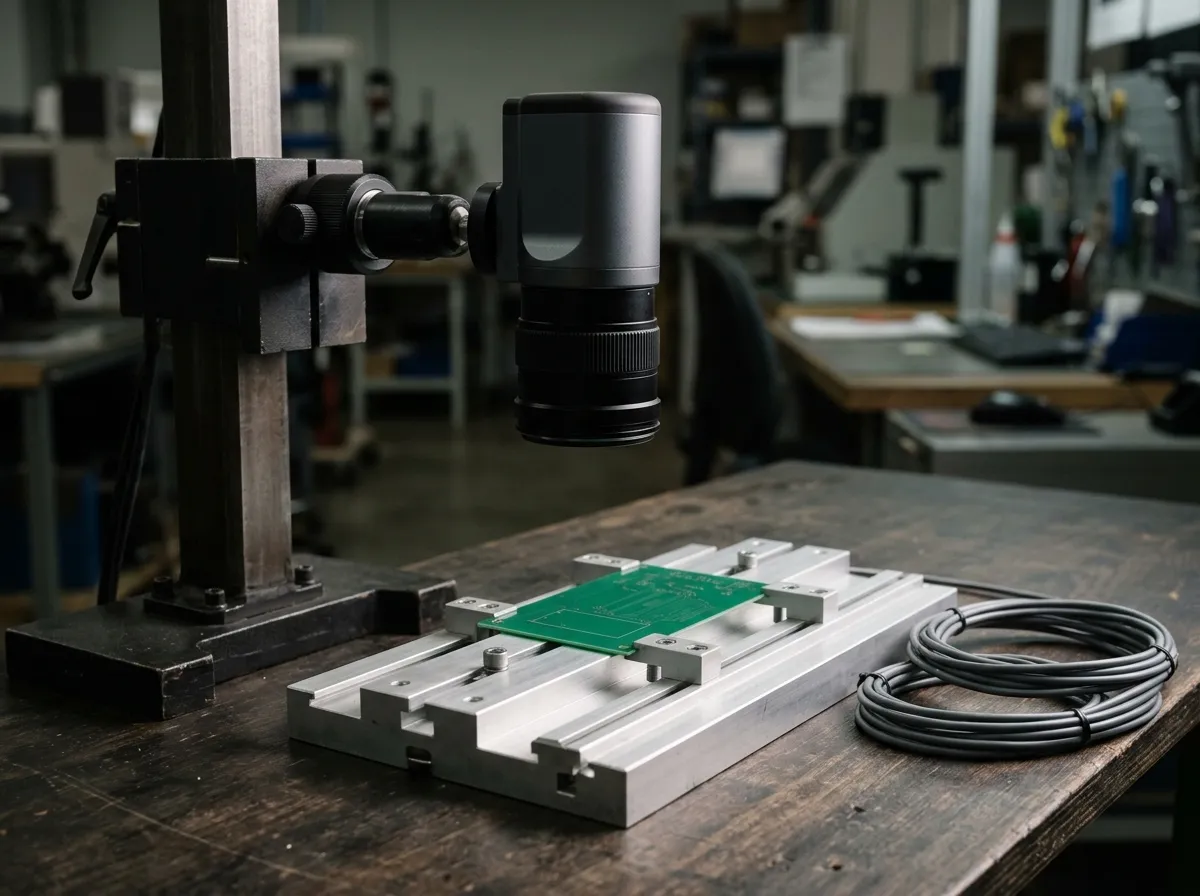

量測幾何要先固定：鏡頭垂直目標、距離可複現、板子用夾具固定。手持拍攝等於每次都在改一個變數。

角度與路徑是第二層。鏡頭要盡量垂直目標表面——斜看時投影面積變大、有效像素變少，金屬表面的鏡反射也更容易進到鏡頭。再來是「看得到什麼」：板子背面量到的是內層銅箔橫向導熱之後的結果，多層板的銅會把熱攤平，背面看起來「不熱」不代表正面不熱；散熱器一裝上去，接面就從視野裡消失，而拆掉散熱器量到的又是另一個狀態（壓力、膠層厚度、對流全都變了）。這兩個位置沒有對錯，只有「你量的是哪個狀態」必須寫清楚。

發射率：同一塊銅，0.05 與 0.95

發射率 ε 是表面「把溫度誠實說出來」的能力，0 是全反射的鏡子、1 是理想黑體。真實材料落在 0.01 到 0.99 之間，而電子產品的表面剛好橫跨整個區間。

FLIR 的發射率說明給了幾個可以直接用的錨點：拋光銅與鋁通常低於 0.10；氧化或粗糙化的金屬可以到 0.6 以上；平光漆大約 0.90；人體皮膚與水約 0.98。它同時給了一條很實用的門檻：發射率低於 0.5 的目標，基本上量不準。

三種補救方式，按現場可行性排序：

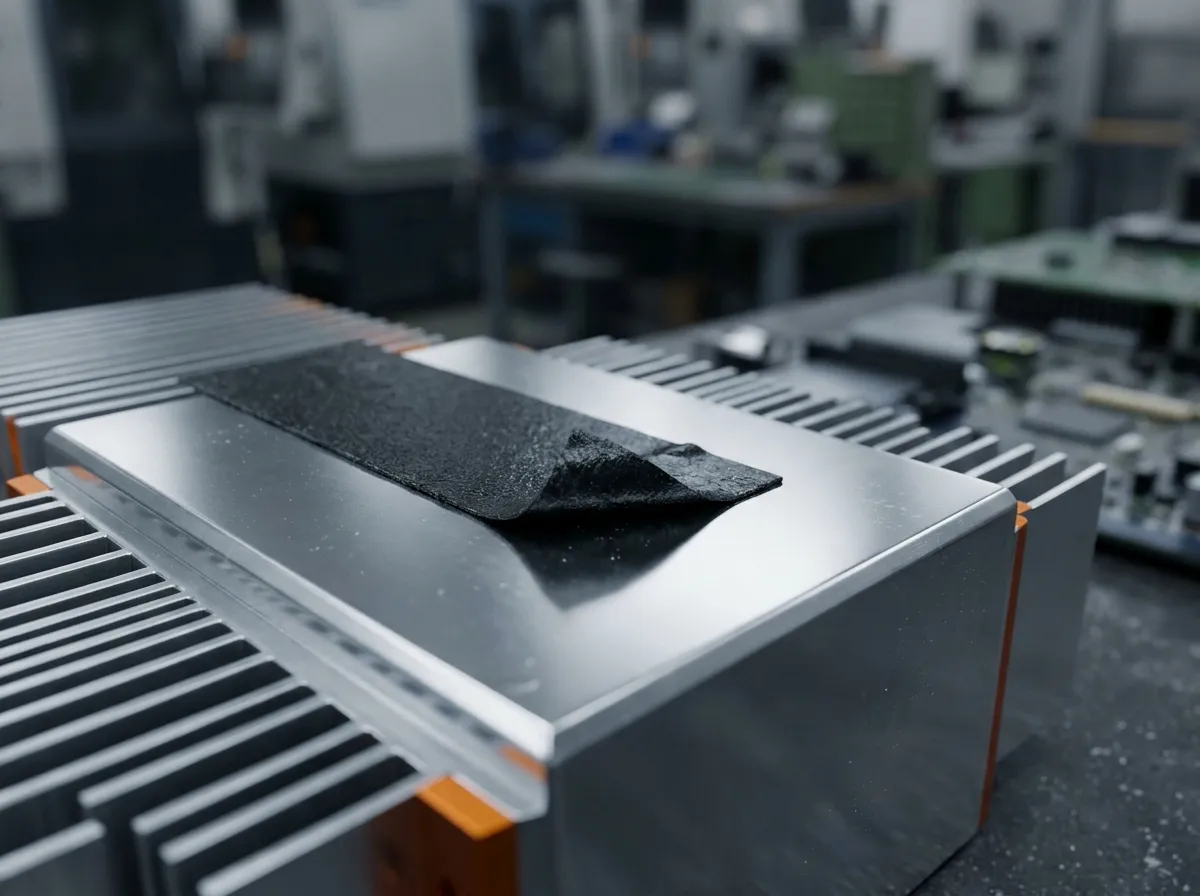

貼帶法是最實務的一種。剪一小段不透明、霧面的高發射率膠帶（電工膠帶一類），貼平壓實，面積至少覆蓋 3×3 像素，等它與表面同溫再讀。前面引用的那份 FLIR 常見錯誤整理裡有一個對應的觀察：兩塊銅看起來只差一點點，貼上高發射率膠帶之後，真實差距大得多。你之前量到的「金屬沒那麼熱」，很可能只是它沒把溫度說出來。

塗黑法適合形狀複雜、貼不平的地方：水性黑漆或可移除的黑色塗料，量完能清掉。代價是污染風險與清潔工時，半導體或光學模組要很小心。

雙溫度法最準，也最花時間：貼一根熱電偶讀真溫，再用相機讀同一個位置，反推該表面的 ε。ASTM E1933 就是把「量測與補償發射率」寫成標準做法，提供兩種程序，適用現場與實驗室。

貼帶不是為了「保護」，是為了把一個 0.05 的表面變成 0.95 的表面。貼之前後的讀值差多少，就是原本的誤差有多大。

有一條原則比任何數值都重要：比較兩個樣品時，ε 必須同值、表面處理必須相同。 一邊貼帶、一邊不貼，你比的是膠帶，不是設計。

反射溫度與環境：你量到的可能是自己

低發射率的表面同時是一面鏡子：它不輻射，但它反射。所以相機需要一個「反射溫度」參數，代表從周圍環境打到目標、再彈進鏡頭的那份輻射。

設定方法不難：拿一張揉皺的鋁箔放在待測物的同一位置、同一角度，發射率設 1，讀到的就是該視角的環境反射溫度。揉皺是關鍵——平整的鋁箔還是鏡子，皺的才是近似漫反射體。

比參數更容易被忽略的是你自己。人體是 37 °C 的熱源，站在視場側邊就會被金屬反射進畫面；文獻與實務案例裡，操作者的手掌反射可以讓一條根本沒通電的匯流排看起來在發熱。用腳架加遙控或延時拍攝，人退到鏡頭側後方，是成本最低的解法。

再來是氣流。Fluke 的半導體紅外檢測應用筆記提醒了兩件事：風扇在對流的同時會把熱分佈抹平，故障特徵因此消失；而部分元件對紅外是半透明的，讀值可能來自表面以下，不一定是你以為的那一層。同一份筆記也指出，FR-4 在紅外相當發射，但元件本體與其接點可能是反射性的——這正好解釋了為什麼同一張圖上，板面溫度可信、元件表面卻可疑。

外殼狀態也要固定。裸板與裝殼後的氣流完全不同；更常見的陷阱是隔著透明壓克力蓋或玻璃量——長波紅外穿不過壓克力與玻璃，你讀到的是蓋子的溫度。要量「客戶實際使用狀態」，就得在裝殼狀態下開孔或拆蓋，並在記錄裡寫明。

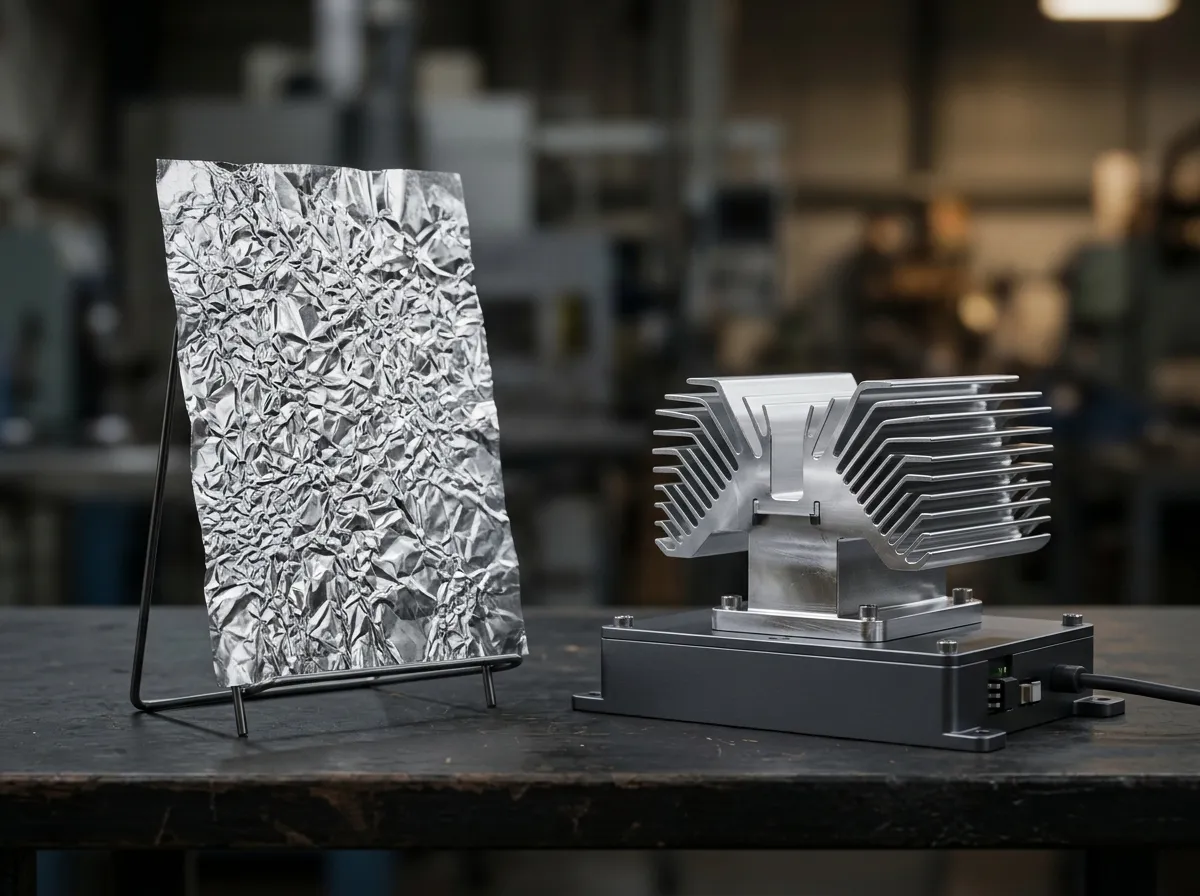

皺鋁箔是反射溫度的參考體：把它放在待測物的位置與角度，讀到的就是環境打回來的那一份輻射。

穩態：什麼時候可以按下快門

熱像儀最快樂的時刻，也是最容易出錯的時刻：上電三十秒，畫面漂亮，熱點清晰。但那一刻大質量的散熱器還是冷的，晶片的熱還沒傳到外殼，畫面會系統性地告訴你「散熱很好」。

不要用固定等待時間，用斜率。可寫進程序的判據是：目標區域最高溫在連續 5 分鐘內變化小於 0.5 °C，同時負載、風扇與環境溫度都穩定。 這是工程慣例，不是哪一份標準的明文規定——寫進報告時，把它寫成你們自己的內部判據，並附上實際的斜率數字。小塊板子常常 5–10 分鐘就平；帶鋁擠散熱器與金屬外殼的模組，常見量級是 20–40 分鐘（依元件質量與散熱器大小而異，不是通則）——所以判準是斜率，不是時鐘。

負載必須可複現：定功率或定電流最理想；跑軟體負載的話，記錄版本、負載率、甚至散熱膏或墊片的批次，否則下一次量到的差異你分不清是設計改了還是條件變了。同時記錄環境溫度 Ta——設計指標看的是 ΔT，不是絕對溫度。熱電偶線沿板邊固定、往同一個方向出線，不要橫越待測區：線本身會導熱，貼在熱點旁邊等於幫它加了一條散熱路徑。

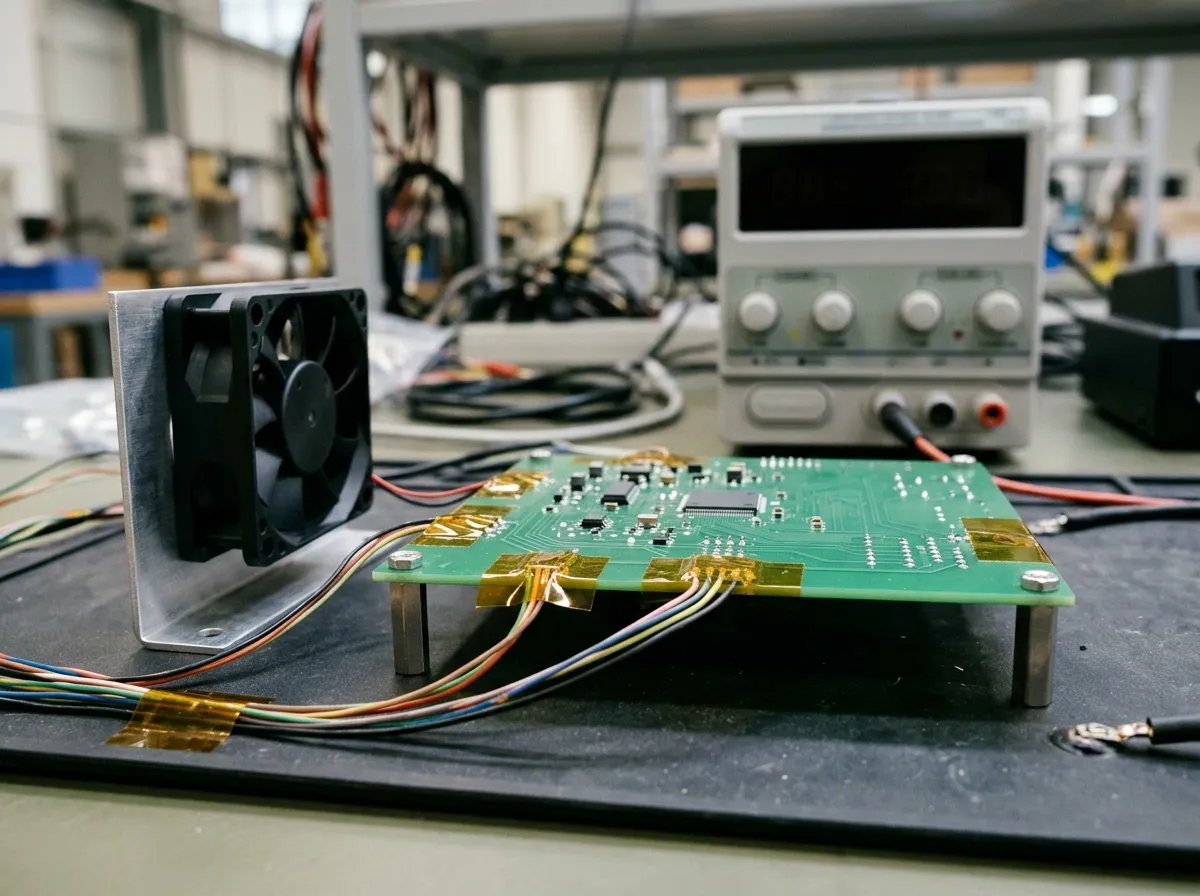

佈置示意：量測時不要用壓克力或玻璃罩住板子——它們會擋掉長波紅外，你讀到的是蓋子的溫度。要模擬裝殼狀態，得開孔、用紅外窗，或拆蓋後在記錄裡註明。

五個最常見的誤判

把前面幾節壓成現場可用的對照表：

第六個不算誤判，但同樣常見：影像沒對焦。 失焦的熱像圖仍然色彩繽紛，但它顯示的溫度已經不是那個點的溫度。

從熱點圖到材料決策：介面熱阻怎麼算

熱像圖告訴你「哪裡熱」，材料決策要的是「熱怎麼過去」。中間那一步是熱阻，而它可以用兩個表面溫度加一個功率算出來：

R_介面 ＝（T_case − T_散熱器底面）÷ Q

例如功率 5 W、晶片殼溫與散熱器底面差 8 °C，介面熱阻就是 1.6 K/W。這個數字可以直接跟材料規格對照，也可以跨設計比較——它把「熱像圖」變成了「一個可以寫進承認書的數」。

三個訊號可以幫你判斷瓶頸是不是在介面：

• ΔT 隨功率線性成長：熱阻固定，接觸面主導。這種情況換更高導熱係數的材料有效，但先確認膠層厚度。
• 同一樣品重複拆裝，ΔT 跳動：壓力或膠層厚度不穩，屬於製程問題，不是材料問題。
• 熱點位置隨時間移動、功率循環後 ΔT 變大：要懷疑導熱膏泵出（pump-out）或墊片壓縮永久變形。

判斷完，材料分流才有意義：

這裡有一個常被熱像圖誤導的地方：石墨片的表面發射率高、看起來溫度均勻，很容易被讀成「這片材料把熱解決了」；實際上它只是把熱攤平在同一個平面上，往上的路徑（面外）並沒有變好。表面溫度均勻，和熱有被排掉，是兩件事。

熱像儀看不到的就是這一層。它的好壞只能用兩個表面溫度和功率回推，或者用介面熱阻的量測方法直接量。

一份能被複核的量測記錄

工程師之間的分歧，多半不是判斷不同，是條件沒記錄。下面這張清單可以整段貼進測試報告：

最後一項最容易被省略，也最貴：截圖只是像素，radiometric 原始檔才有輻射資料。 沒有原始檔，客戶半年後說「ε 應該設 0.3」時，你只能重測一次。

下一步

如果你的熱點落在散熱器底面與晶片之間，下一個動作不是換相機，是把那一層的熱阻量出來：兩個表面溫度加一個功率，就能得到一個可以跨設計比較的數字，再確認它在熱循環測試之後是否劣化——常溫量起來沒問題、循環 500 次後才劣化的案例並不少。

整個測試架構的上下游，收在導熱材料驗證主題裡；材料端的分類與規格，可以從導熱墊片這條產品線看起。如果你已經有量測條件與熱點圖，我們可以一起看瓶頸落在哪一層，再決定要不要動材料——通常答案是「先確認量測對不對」，而不是「先換材料」。
