導熱介面材料熱阻測試：治具條件與判讀重點

同一片導熱墊片，A 供應商的報告寫「熱阻抗 1.2 °C·cm²/W @10 psi」，B 供應商寫「0.15 °C·in²/W @50 psi」——先別急著比大小：單位換算差 6.45 倍、測試壓力不同（10 psi 對 50 psi），膜厚那一欄甚至沒寫。導熱介面材料（TIM）的熱阻測試，量出來的永遠是一組「壓力＋膜厚＋溫度＋方法」條件下的快照，不是材料與生俱來的一個常數。這篇從 ASTM D5470 的測量原理講起，把治具條件逐項拆開，最後給一張報告判讀檢查表，讓你在承認樣品與進料驗收時能同條件比較，向供應商要到真正能用的數據。

熱阻、熱阻抗與視導熱係數：先分清規格書上的三種數字

談測試方法之前，先把規格書上三個常被混用的名詞分開，因為它們的測量方法不同，拿來互相比較就是第一層誤用。

• 熱阻（thermal resistance）：熱量穿過某條路徑時遇到的阻力，θ = ΔT／Q，單位 °C/W（或 K/W）。它不按面積歸一，只描述「這一塊」的表現，面積不同不能直接比。
• 熱阻抗（thermal impedance）：把熱阻乘上傳熱面積、歸一化後的數字，單位 °C·cm²/W、°C·in²/W 或 m²·K/W。歸一化之後，不同尺寸的樣品才有橫向比較的基礎——接合層的規格常見兩種標法（導熱係數與熱阻抗），只有熱阻抗含接觸項。
• 視導熱係數（apparent thermal conductivity）：導熱墊片、凝膠這類「填料＋基材」的異質材料，不具備純物質意義上的導熱係數，標準以「視（表觀）導熱係數」稱呼由熱阻抗換算出來的材料層等效值。看到規格寫「k = 5 W/m·K」，心裡要記得這是視導熱係數等級的數字。

規格書給你熱阻抗，是因為它誠實：熱阻抗 = 材料本體貢獻＋兩側接觸熱阻貢獻。本體項約等於膜厚除以（視導熱係數 × 面積）；兩個表面永遠不會完美貼合——微觀上只有凸點真正接觸，其餘是導熱極差的空氣縫，接觸熱阻由此而來，只能靠壓力與材料順形性壓小。熱阻抗低代表整條接合做得好，不純是材料好。

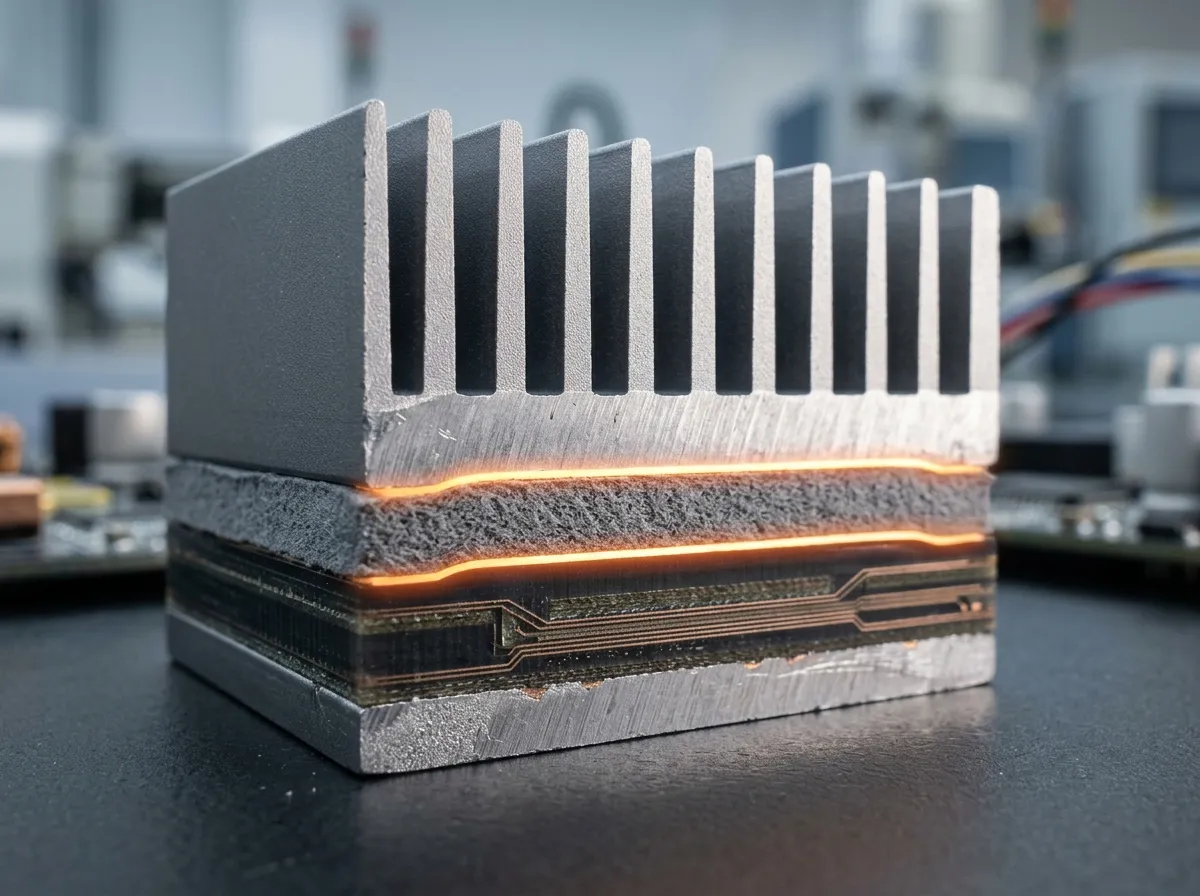

熱阻抗包含材料本體與兩側接觸面三段的貢獻——看懂這張圖，就看得懂為什麼壓力與膜厚會改變量測結果。

單位換算是判讀第一關，也是最常出錯的一關。英制慣用的 °C·in²/W 換到公制，要乘上 6.4516（1 in² = 6.4516 cm²）：

例：某規格寫 0.05 °C·in²/W，等於 0.32 °C·cm²/W（0.05 × 6.4516）——不換算直接比，誤差六倍起跳。報告裡單位混著出現時，先全換成同一種再比。

ASTM D5470 在量什麼：穩態熱流治具與它的邊界

TIM 熱阻測試的業界主軸是 ASTM D5470（熱傳導電絕緣材料之熱傳特性標準測試方法，現行版 D5470-17(2024)）。它的原理是穩態熱流法：樣品夾在上下兩根金屬量熱棒（meter bar）之間，上棒加熱、下棒冷卻；穩定後沿每根棒的已知位置量溫度梯度，外插出樣品兩個介面的溫度，再配合通過的熱流，算出歸一化到面積的熱阻抗。

為什麼 TIM 幾乎都用 D5470？關鍵在樣品型態：墊片太薄、膏與凝膠根本是流體，無法在材料內部埋溫度感測器。量熱棒法的價值，就是把「溫度計」搬到樣品外，用金屬棒的梯度外插取代內部量測——這是它被寫進標準的原始理由。

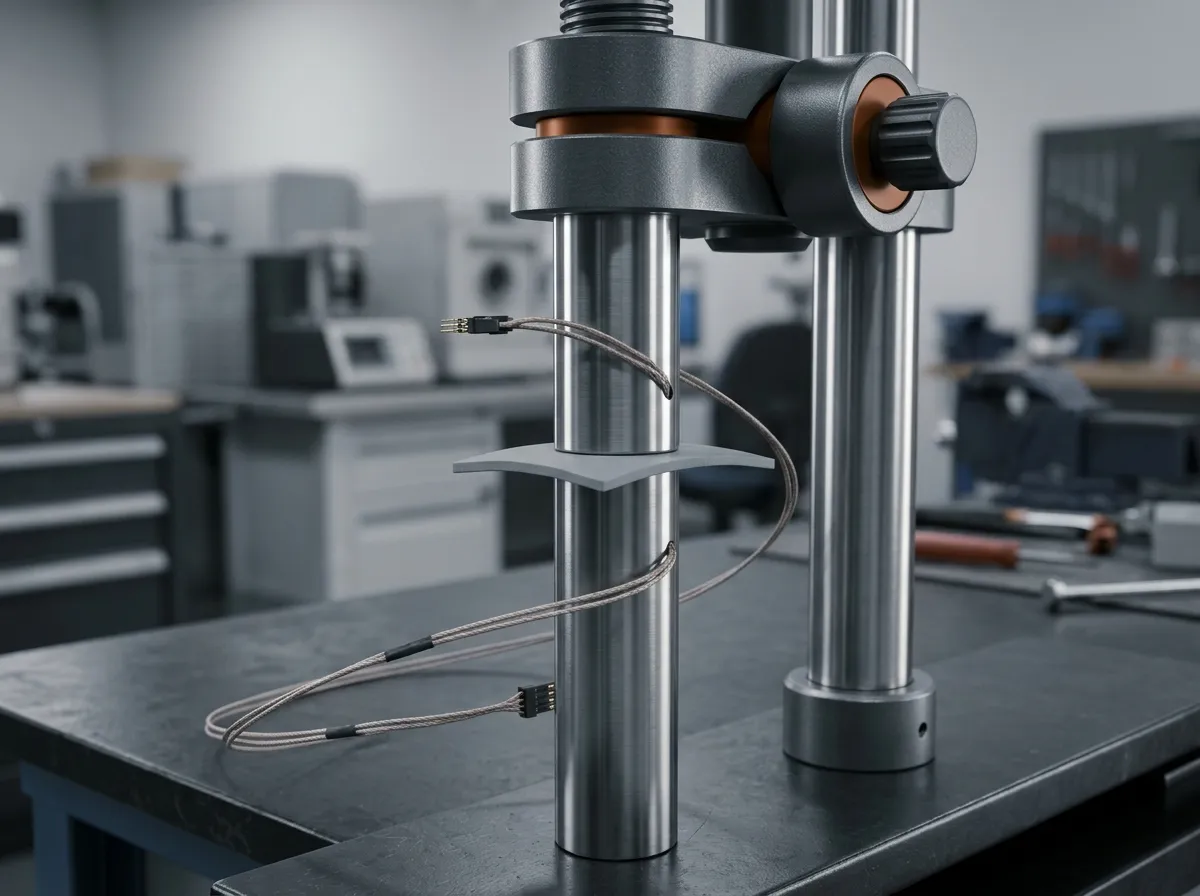

D5470 把樣品夾在兩根量熱棒之間量穩態熱流——治具、壓力與溫度條件，決定你拿到的數字。

理解 D5470 有兩個關鍵，也是兩個最常被誤用的地方：

• 單次測量量到的是「總熱阻抗」：材料本體＋兩側接觸貢獻全部混在一個數字裡。想分離出材料本身的視導熱係數，必須在同一壓力與溫度下量多個厚度，把熱阻抗對厚度作圖——斜率讀出視導熱係數，截距讀出總接觸貢獻。只量單一厚度的報告，別宣稱它量出了「材料 k」。
• 測量條件是治具的，不是你的：標準在固定的平均測試溫度（常見約 50 °C）、固定的治具表面狀態與壓力下進行，且假設理想一維熱流。D5470 官方說明明寫：這種理想化條件下量到的熱阻抗，不能直接套用到多數實際應用——你的表面粗糙度、夾持壓力與工作溫度，都不是治具那組。

材料級的量測方法不只 D5470 一種，選對方法才不會拿錯數字：

元件級與材料級是兩套語言：JESD51-14 回答「這顆晶片裝上這片 TIM 之後散熱多好」，D5470 回答「這片 TIM 在固定條件下熱阻抗多少」。規格比對時混用兩者，是報告判讀的常見陷阱。

同一片材料為什麼量出不同數字？壓力、膜厚與溫度

規格書同一欄數字，不同實驗室量出來可能差一大截——多數時候不是誰造假，是條件沒對齊。影響熱阻抗量測結果的變數，至少這四個：

測試壓力。 壓力是接觸熱阻的總開關：壓得越緊，微觀接觸面積越大、空氣縫越少，接觸熱阻越低；對墊片來說壓力同時把材料壓薄，本體貢獻也跟著下降。壓力對數字的影響在低壓段最劇烈——同一片墊片在 10 psi 與 50 psi 下量出的熱阻抗可能相差數成，越軟、越厚的材料越敏感。所以規格必須標壓力（psi 或 kPa），墊片類也常改用「@ 多少 % 壓縮率」表述，兩者都要能對應到你的實際夾持條件。要建立自己的進料基準，可參考導熱墊片系列與導熱膏系列產品頁對測試條件的標示方式。

壓合後膜厚（BLT）。 熱阻抗與厚度近似線性關係，膜厚差 0.1 mm，數字就差一截。各類材料的 BLT 來源不同：墊片的 BLT 是「受壓後的實際厚度」，由間隙與壓力決定，常用疊厚量測法確認；膏與凝膠的 BLT 是塗佈或點膠後的厚度，由鋼板開孔、點膠量與夾持間隙決定——膏的熱阻抗規格因此常附「@ BLT x.xx mm」，沒有這個條件就無法比較；相變材料（PCM）則要等它軟化填隙後、以夾持厚度為準。離型膜也要注意：墊片出廠常貼離型膜，量測時沒撕或規格沒寫清楚，量到的阻抗會明顯偏高。

量測溫度。 多數 TIM 的視導熱係數與熱阻抗會隨平均溫度漂移，標準程序常見以約 50 °C 的平均溫度為基準。高溫應用的產品若拿 50 °C 的數據直接估算，通常偏樂觀——向供應商要數據時指名「接近你工作溫度」的條件，或至少確認溫度欄。Electronics Cooling 對 TIM 量測陷阱的經典討論把條件敏感度講得很清楚，值得當背景讀物。

治具與樣品狀態。 量熱棒表面的粗糙度與平面度、樣品裁切尺寸、到達熱穩定的時間、儀器校正追溯——這些是報告上最容易被忽略、卻直接決定數字可複製性的欄位。壓力、膜厚、溫度都寫得一樣，儀器沒校正、樣品狀態沒交代，數字依然不可信。

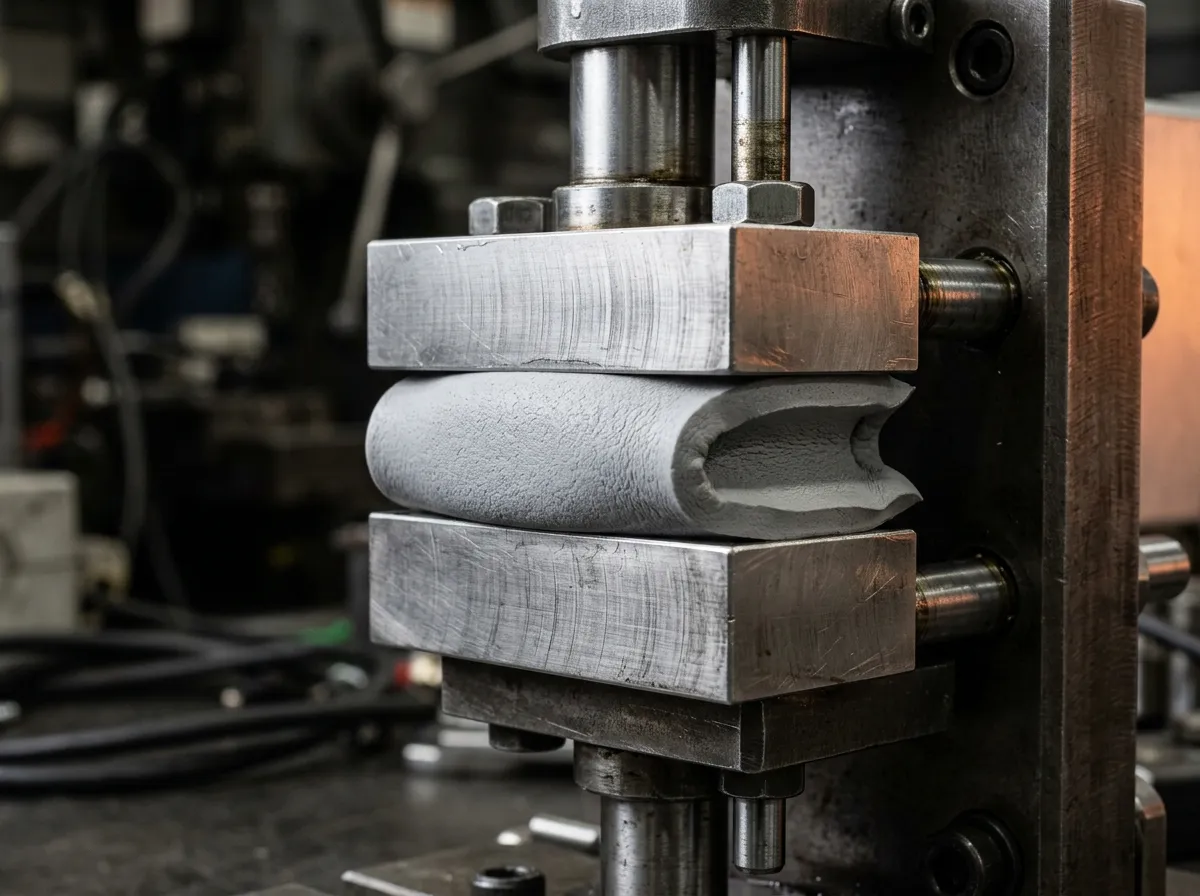

壓力把墊片壓實也壓薄：接觸熱阻與本體厚度同時改變，這就是「熱阻抗必須連壓力一起看」的物理原因。

把測試釘死的四個步驟：壓力掃描、膜厚序列、重複性與校正

不管是自建實驗室複測，還是要求供應商補數據，一份可信的 TIM 熱阻測試報告，背後都是同一套程序。四個步驟照做，條件就釘死了：

第一步，樣品準備與條件記錄。 記錄材料批號、原始厚度與硬度、離型膜狀態、樣品裁切尺寸、測試環境溫濕度。膏與凝膠這類點膠材料，塗佈量與手法直接決定 BLT，導熱凝膠系列的應用條件可作為訂定樣品準備程序的參考——樣品準備不一致，後面量得再準都是白量。

第二步，壓力掃描。 同一片樣品由低到高壓逐點量測（例如 10、25、50、100 psi 等級），得到「熱阻抗 vs 壓力」曲線。這條曲線比單一數字有用：你在自己的設計壓力下讀值，而不是讀供應商挑「最好看」的壓力點；低壓段曲線陡、取點要加密，才能反映實際鬆夾持下的表現。

第三步，膜厚序列。 在同一壓力與溫度下，量多個厚度的熱阻抗並作圖外插：斜率對應視導熱係數、截距對應總接觸貢獻。這一步把「材料好不好」和「接合做得好不好」分開——承認階段做一次，之後每一批的抽測才有乾淨的基準可對。PCM 類材料要在相變溫度以上完成填隙後再量，條件設定可對照相變材料系列的相變溫度範圍規劃。

第四步，重複性與校正。 同一樣品、同條件重複量測多次，確認離散度在可接受範圍（業界通常要求穩定到個位數百分比，實際允收線以雙方約定為準）；儀器定期以參考標準件校正，校正紀錄可追溯。報告沒寫重複性與校正的，數字再漂亮都當作參考值，不當作承認依據。

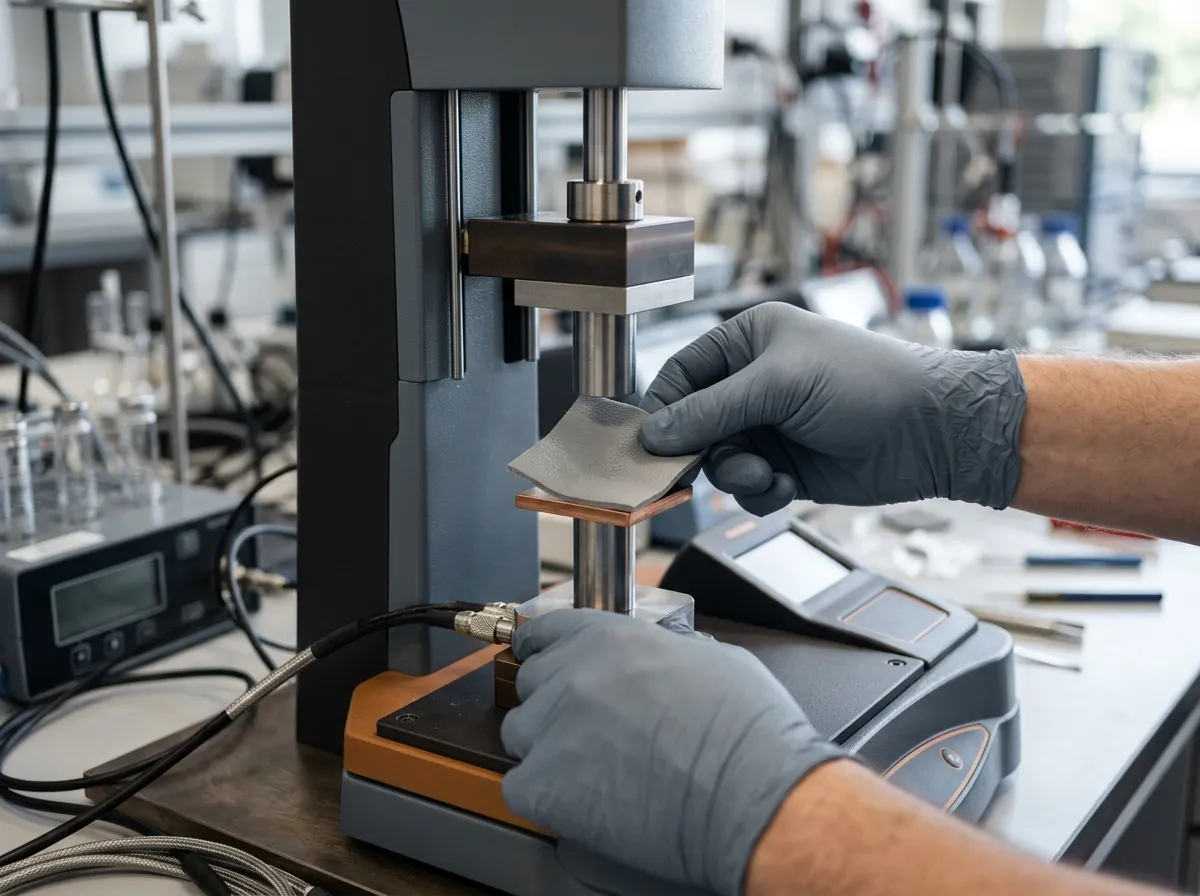

壓力掃描、膜厚序列、重複性驗證——四步程序跑完，測試條件才算釘死，報告數字才值得進承認書。

熱阻測試報告怎麼判讀？六問檢查表

拿到一份熱阻測試報告，先別看結論數字，按下面六問把條件欄對完——條件欄寫不齊的報告，數字直接不可比：

六問全過，才輪到比數字；比的時候也只有一條規則：同條件比大小。壓力、膜厚、溫度、方法任一不同，數字就不能直接比——先換算、先對齊，再下結論。

把規格值翻譯成設計語言，試算一次就有感覺。假設某支導熱膏規格標熱阻抗 0.03 °C·in²/W（約 0.19 °C·cm²/W），你的晶粒面積 6 cm²：TIM 層熱阻約 0.19 ÷ 6 ≈ 0.032 °C/W；功耗 300 W 時，光這一層的溫升就約 10 °C。這 10 °C 是散熱預算裡「可以掌握」的一塊——供應商數字差兩倍，你的溫升估算就跟著差兩倍。如何把它放進晶粒到散熱器的整條路徑做預算分配，見姊妹篇導熱材料選型指南的完整拆解。

順帶一提，條件欄本身是供應商實驗室成熟度的試金石：肯把壓力、膜厚、溫度、版次、樣本數逐項寫清楚的，通常是真量過、也願意被複測的；只給一個「熱阻抗 0.5」的，先假設它不可比，回頭要曲線（熱阻抗 vs 壓力、vs 厚度）再談。

把測試條件帶進承認流程

把這套邏輯收斂成三個動作，就能落進日常承認作業：第一，datasheet 條件欄逐項核——六問檢查表直接當進料驗收單用；第二，要求曲線不要只收單點——熱阻抗 vs 壓力、vs 厚度的曲線，讓你在自己的設計點讀值；第三，承認書釘死條件與複測頻率——條件寫進承認書，之後每一批用同一套條件比，數字才不會悄悄漂走。可靠度（熱循環、高溫老化）與量產一致性屬於驗證架構裡另外兩層的範疇，本文聚焦的熱阻量測是那兩層共用的「量尺」——尺不準，後面的測試全白做。

需要對照實際規格怎麼標測試條件、或想帶著自己的應用條件討論測試數據與樣品，可與 Ziitek 工程團隊聯繫——把條件欄先對齊，再讓數字說話。
