導熱墊片油析與揮發怎麼驗證？量測與判退
油析與揮發是兩種不同的失效機制：前者是未交聯矽油被壓力擠出，後者是低分子矽氧烷逸散後在冷面冷凝。這篇把兩者的量測方法、測試條件與判退條款拆開講清楚，並附光學、接點與密閉設備三種受害場景的風險清單。
導熱墊片油析（也有人寫滲油、出油）指的是未交聯的矽油在壓縮壓力與溫度下被擠出交聯網狀結構，是一種液體遷移；揮發（outgassing）指的則是低分子的環矽氧烷以氣態逸散、再在較冷的表面凝結成膜。兩件壞事的成因、量測方法、測試條件與判退門檻都不一樣，卻經常在承認書裡被寫成同一句話：「低滲油、低揮發」。
那句寫法之所以驗不動，是因為它既沒有條件、也沒有門檻。油析量的百分比，會隨夾持壓力、溫度、時間、樣品厚度與曝露面比劇烈改變；揮發量則高度取決於溫度與是否有真空。沒有把條件寫進報告，同一個材料在兩家實驗室可以量出好幾倍的差別，採購端無從比較，供應商也無從辯護。
這篇把驗證拆成四步：先分清機制、再選量測方法、接著把條件固定下來、最後寫成可驗收的判退條款。讀完你應該能把「規格書上寫低滲油」變成一句能被量測、被否決、被承認的條文。這條驗證主線收在熱設計驗證與失效診斷系列的彙整頁底下——該系列頁仍在施工中，本文是「長期失效」那一段的第一篇。
導熱墊片為什麼會出油？先把油析與揮發分成兩件事
現場最常被混為一談的是三種現象。它們都表現成「界面上的油不見了」或「附近出現油膜」，但物理機制完全不同，量測的方式也完全不同：
| 機制 | 什麼在移動 | 驅動力 | 量到的物理量 | 主要量測方法 | 典型受害 |
|---|---|---|---|---|---|
| 油析（oil bleed） | 未交聯的矽油，液態 | 壓縮壓力、溫度、時間 | 樣品失重或吸附介質增重（wt%／vol%） | 吸附／濾紙法、加壓失重法 | 表面油膜、組裝滑移、膠層失效 |
| 揮發（outgassing） | 低分子環矽氧烷，氣態 | 溫度、真空（蒸氣壓） | TML／CVCM／WVR（%）、VOC／FOG（µg/g） | 真空釋氣＋冷凝板、TGA、頂空 GC-MS | 光學霧化、接點污染、密閉腔霧面沉積 |
| 泵出（pump-out） | 整個膏體或凝膠界面位移 | 熱循環下界面反覆膨脹收縮 | 熱阻上升、界面厚度變化 | 熱循環＋熱阻追蹤 | 熱阻劣化 |
三者的驗收路徑因此不同。油析是材料配方問題——交聯不完全或游離矽油比例偏高，量化方式是稱重；揮發是分子量分佈問題——小分子跑得掉，量化方式是收集與分析氣相；泵出是設計與組裝問題——材料本身沒變質，是它被擠出了該在的位置，量化方式是熱阻隨循環次數的變化。把泵出當油析去追供應商的配方，或把油析當揮發去跑真空測試，都會得到一份「測了但沒答案」的報告。
一句話判別：液體跑到不該去的地方是油析，氣體跑到冷的地方凝結是揮發，材料還在但位置跑了是泵出。
油從哪裡來？矽膠基材、低分子矽氧烷與製程殘留
矽膠導熱墊片是「交聯的矽橡膠網狀結構 ＋ 導熱填料 ＋ 一部分沒有進入網狀結構的矽油」。油析的主體正是最後那一部分——同儕評議的研究把滲出物拆解後確認，主要成分是固化後仍未交聯的矽氧烷，包括未反應的矽油原料與加成反應產生的大分子副產物；交聯密度越高、乙烯基矽油的分子量越大，油析量越低。這是配方層面最重要的兩個槓桿，第三個是游離的 Si–H 含量，過量的交聯劑反而會留下會遷移的殘餘。
來源可以分成六類，驗證時值得逐項問供應商：
- 未反應的乙烯基矽油與氫矽油——加成（鉑觸媒）固化不完全時的殘留，也是油析的主要貢獻者。
- 低分子環矽氧烷（D3–D10）——矽油體系中本來就存在的短鏈成分，其中 D4、D5、D6 屬於典型的揮發份；D5 這一類十甲基環五矽氧烷的沸點與蒸氣壓，決定了它在 85–125 °C 會有多少跑進氣相（十甲基環五矽氧烷）。
- 填料表面處理的殘留——矽烷偶聯劑或處理油沒有鍵結完全時，會隨時間釋出。
- 離型膜與背膠的膠層——PET 離型膜的殘膠、壓克力或矽膠系背膠，在高溫下同樣是油與揮發份的來源。
- 製程污染——脫模劑、手部油脂、清洗溶劑、機台潤滑油；這一類在來料檢驗時幾乎看不到，但在高溫老化後會集中出現在表面。
- 同一個組裝裡的矽來源——RTV 矽膠、矽膠灌封膠、含矽導熱膏的揮發物會一起進到密閉腔體，即使墊片本身合格，腔體裡的總量仍可能超標。
驗證時對這六類要索取的不是「有沒有」，而是對應的證明：配方層看固化條件與油析報告，製程層看脫模劑／清洗溶劑的無矽無油聲明，組裝層則盤點同腔所有含矽材料的 TML／CVCM——三者湊齊，才說得清「這一片的油是從哪裡來的」。
還有一個容易被忽略的事實：非矽墊片不代表不會出油。烯烴或丙烯酸基質不含矽氧烷，但配方裡有沒有加工油或增塑劑、含量多少，取決於各家的配方與製程——對光學鏡頭而言，「不含矽」解決的是冷凝膜的化學性質問題，並不自動等於「沒有油析」。實務上的做法是：即使是無矽氧烷的型號，也照樣向供應商索取該料號的油析資料。矽膠導熱墊片的產品線與基材差異可先看矽膠導熱墊片產品線的規格分類，再決定要問哪一種資料。
配方層面的可控變因還有一個：固化條件。混合比偏差、固化溫度或時間不足，會讓交聯密度直接低於設計值，這在打樣階段看不出來，在量產批次間卻是油析量波動最大的來源之一。
出油會壞掉什麼？光學、接點與密閉設備三種受害場景
油析與揮發之所以被要求驗證，不是因為「有油不衛生」，而是三種場景的失效門檻非常低：

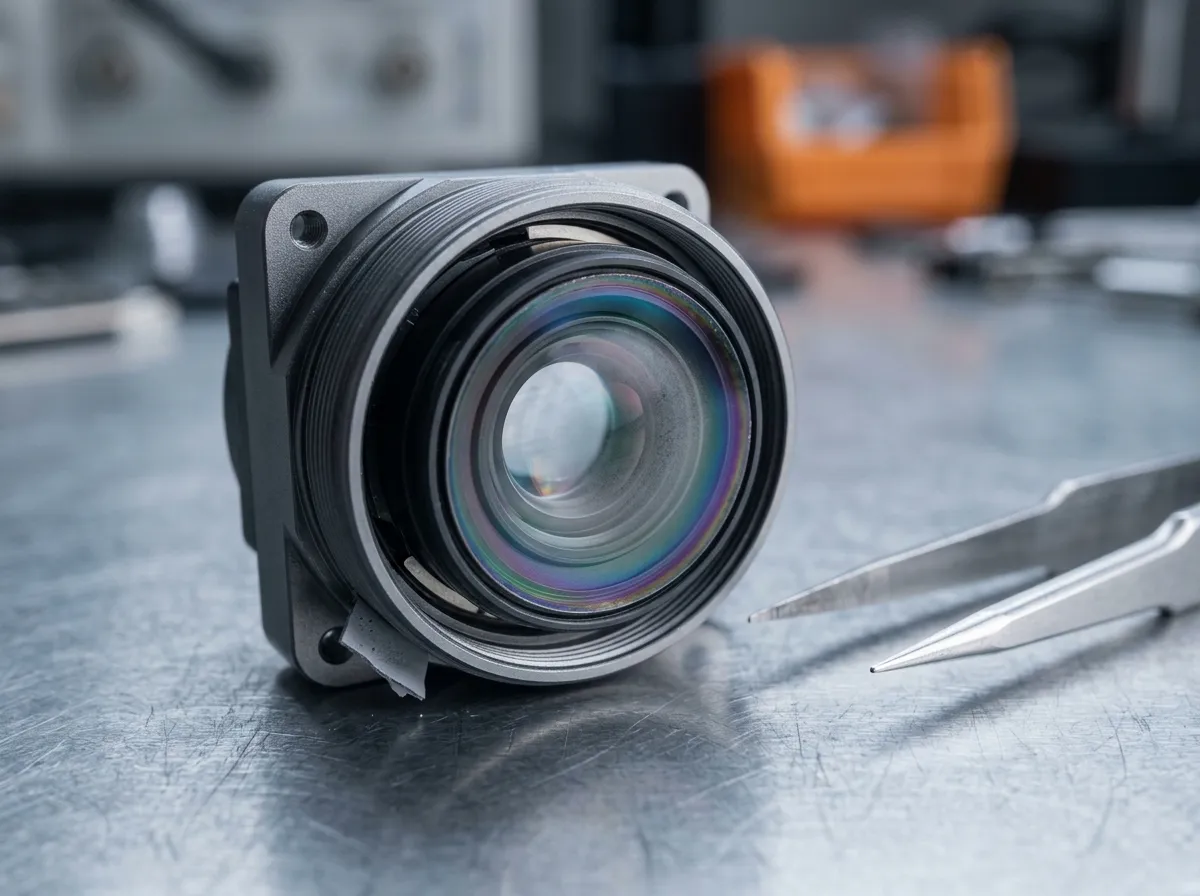

光學與影像模組。 揮發物在鏡片、濾光片、分光鏡或感測器窗上冷凝後，形成一層肉眼不易察覺的霧膜，直接降低透過率、增加雜散光，嚴重時夜視與長焦影像會出現輝光。這類失效的麻煩之處是可逆性差：油膜一旦附著，擦拭往往比換料更貴。在高功率光模組這類同時要求高散熱與潔淨度的場合，界面材料的選擇與散熱路徑必須一起設計，可以參考800G 光模組的散熱案例的堆疊做法。這一場景的量測重點不是材料百分比，而是「受害件有沒有被污染」：把鏡片試片與樣品放進同一個腔體老化，再看試片的霧化程度。
電氣接點。 矽氧烷蒸氣對繼電器、微動開關與低電壓訊號路徑的傷害是產業已知的失效機制，而且不需要直接接觸——只要在附近即可。繼電器廠商的應用文件明確把含矽的導熱膏、灌封膠、RTV 與接著劑列為風險來源，理由是矽氧烷逸散或爬移後在接點上累積，再被電弧燒結成高電阻層，並建議繼電器周邊避免任何形式的矽。症狀是接觸電阻逐漸上升與間歇性失效，落在低電壓小訊號電路上最難查——接觸電阻上升在功能測試上經常一開始看不出來，等到客戶端才爆。這一場景要問的是接點試片法與密封等級，而不是材料本體的油析百分比。
密閉設備與氣密外殼。 腔體越小、換氣越少，揮發物累積越快：車用電子、戶外電源、IP68 可穿戴、感測器殼體都屬於這一類。揮發份在內部反覆冷凝／蒸發，最後沉積在溫度最低的表面——通常是外殼內壁、光窗與感測器窗。近真空元件（光譜儀、真空幫浦、太空與航太電子）更嚴格，直接以 TML／CVCM 這類真空釋氣指標當入料條件。此外，油膜在 PCB 表面還可能成為電化學遷移與漏電的路徑，讓表面絕緣電阻隨老化下降。
同一個現象在消費級平台上（CPU／GPU、M.2 固態硬碟、顯示卡介面）多半先表現為油膜與散熱劣化，量測邏輯與本文相同，只是沒有光學或接點那種潔淨度要求，判退門檻寬鬆得多。
| 受害場景 | 主要機制 | 症狀 | 量測重點 |
|---|---|---|---|
| 光學與影像模組 | 揮發冷凝，其次油析 | 鏡片霧化、透過率下降、雜散光 | 同腔受害件試片＋霧化／透過率變化 |
| 電氣接點 | 揮發（矽氧烷蒸氣），其次油爬移 | 接觸電阻上升、間歇失效 | 接點試片＋接觸電阻變化，周邊矽源盤點 |
| 密閉設備與氣密外殼 | 揮發累積後冷凝 | 腔內霧面沉積、光窗模糊、絕緣電阻下降 | 密閉腔收集（TML／CVCM、VOC／FOG） |
光學場景最貴的不是換一片墊片，而是鏡片上的那層膜——它通常不可逆，也不會在功能測試的第一次量測就出現。
油析怎麼量？重量法、吸附／濾紙法與表面觀察
油析的量測原理很單純：讓油從樣品裡遷移出來，再量它去了哪裡。難的是把條件固定住，因為遷移速率對壓力與溫度極敏感。
吸附／濾紙法是可複現性最好的做法。 同儕評議研究採用的流程是：把矽膠墊片稱重後夾在玻纖墊之間，兩側各放三張濾紙，整疊放進測試模具並壓縮到原始厚度的 50%，再置於 120 °C 烘箱 24 小時；油的遷移路徑是穿過玻纖墊被濾紙吸收（Oil bleed from elastomeric thermal silicone conductive pads）。24 小時後稱重，以體積百分比表示油析量，並把濾紙上的滲出物萃取出來做分子量與結構分析。這個流程值得照抄的理由是：它有明確的壓縮率、溫度與時間，換一家實驗室也能重現。
加壓失重法則更貼近實際組裝。 業界慣例是在夾具裡對樣品施加與實際組裝相當的壓力（依你的組裝壓力設定並記錄），升溫到 85–125 °C 並長時間恆溫，以樣品失重或吸附紙增重計算。它比濾紙法更接近真實界面，代價是夾具與壓力控制要自己建立，不同實驗室之間的可比性取決於壓力是否一致。
比例上有兩件事要記住：跨材料比較要用體積百分比（不同配方的密度不同，重量比不可直接跨材料比較；要換算回體積百分比才可比）；同一材料的批次比較可以用重量百分比。另外，油會從高壓區往低壓區跑，所以壓力分布不均的設計（例如外殼兼散熱器、墊片局部懸空）往往在局部先出油——量測時若只用均勻加壓的夾具，會低估這種情況。
表面觀察是驗證，不是量測。 目視與顯微可以確認油膜或霧面沉積是否存在，但要判斷「這是矽油還是助焊劑殘留、手指油脂、清潔劑」，需要 FTIR 之類的表面分析——Si–O–Si 的特徵吸收峰是矽氧烷的指紋。這一項常被省略，結果是把組裝過程的污染記在材料頭上。
| 方法 | 輸出 | 適用 | 盲點 |
|---|---|---|---|
| 吸附／濾紙法（壓縮 50%、120 °C／24 h） | vol% 或 wt% | 供應商選材比較、配方變更驗證 | 固定壓縮率不等於實際組裝壓力 |
| 加壓失重法（實際組裝壓力、85–125 °C、長時間恆溫） | wt%（同材料）／vol%（跨材料） | 貼近真實界面的承認測試 | 夾具與壓力控制決定可比性 |
| 表面觀察＋FTIR | 有／無、污染物身分 | 失效分析、客訴釐清 | 只定性，不能當驗收資料 |
| 同腔受害件試片 | 受害者端的變化 | 光學、接點等敏感場景 | 結果依腔體與配置，難標準化 |
吸附法與加壓法量到的都是油遷移量；氣泡（air voids）是另一種界面缺陷——由無壓力或壓力分布不均造成的截留空氣，要靠截面觀察或超音波另行判定。兩者常被同一個症狀（熱阻偏高）掩蓋，所以拆開測、分開判，才不會把配方問題記在組裝頭上。
同一套邏輯也可以用在導熱膏上：膏體的油遷移通常表現為泵出與分油，量法相近但樣品製備不同，選型時的比較基準可以看導熱膏這一類產品的規格寫法。

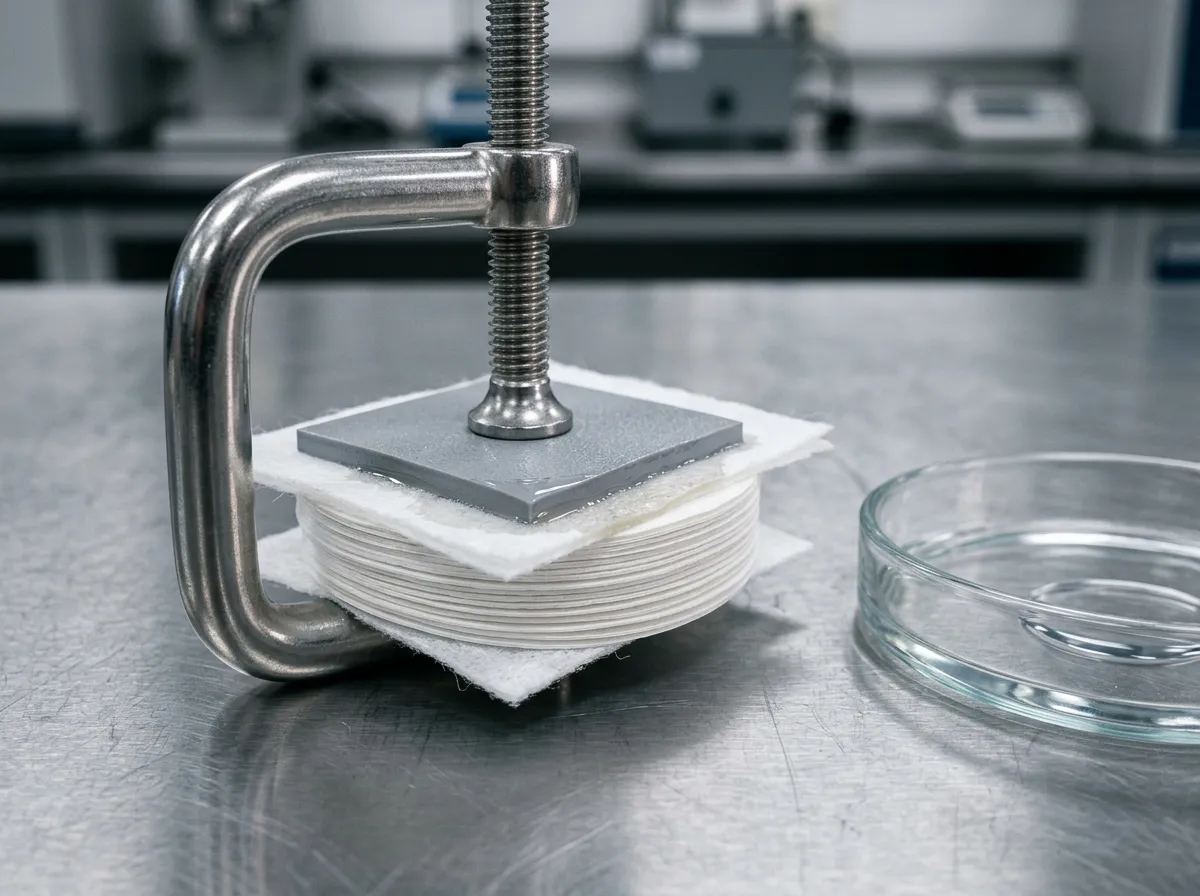

吸附法把「油跑到哪裡」變成可稱重的數字：墊片在上、玻纖墊居中、濾紙在下，壓力與溫度固定後，損失的重量就是油析量（實際疊法與濾紙張數依雙方約定固定並寫進報告）。
揮發怎麼量？密閉腔體收集、TGA 與低分子矽氧烷檢測
揮發量測的分歧點是要不要收集冷凝物。要換算成入料條件常用的 TML／CVCM，就必須有冷凝板；只看材料掉了多少重量，TGA 就夠用。

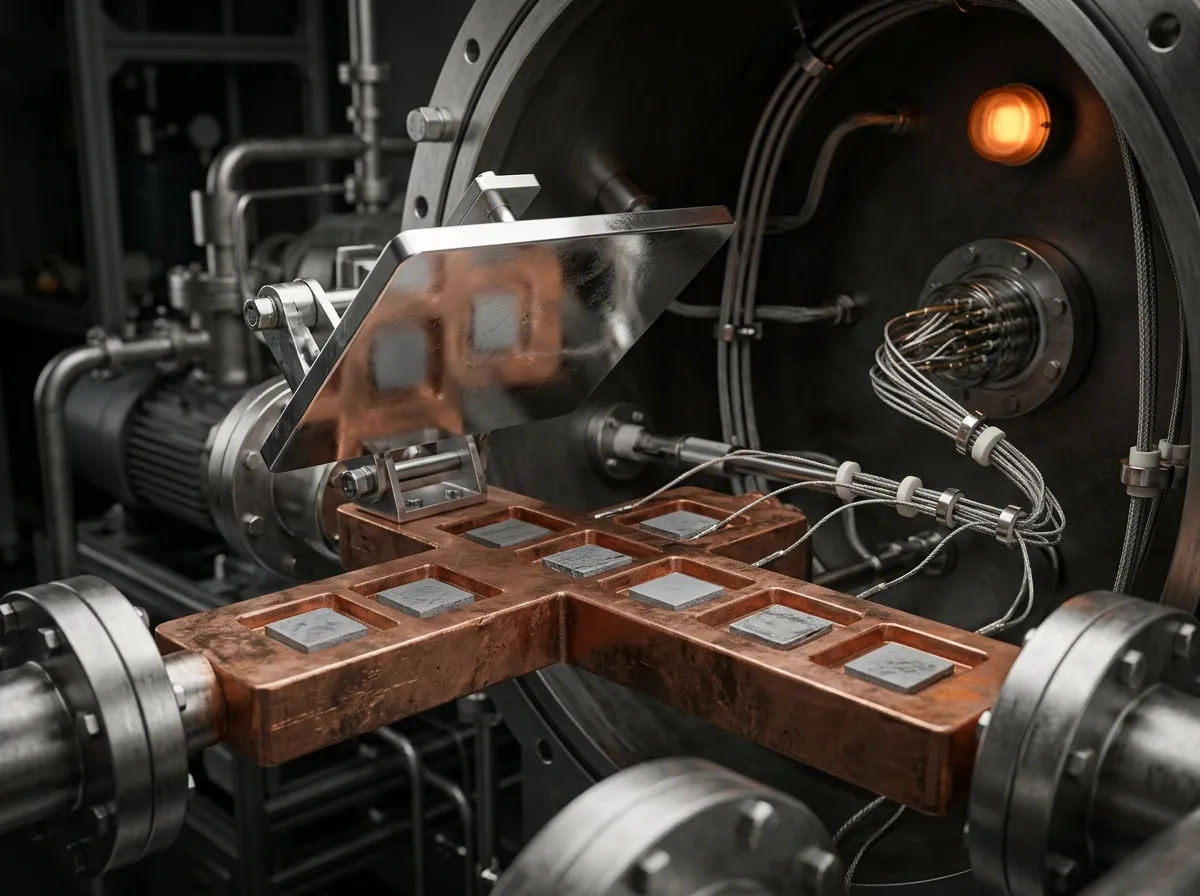

真空釋氣＋冷凝收集是最常被引用的一組條件。 ASTM E595 的設定是樣品在真空環境下加熱到 125 ± 1 °C、維持 24 小時，並在 25 °C 的收集板冷凝可揮發物；量測結果分成三項：總質量損失（TML）、收集到的可揮發冷凝物（CVCM）與水氣回收量（WVR）。太空與航太產業常用的篩選門檻是 TML ≤ 1.0%、CVCM ≤ 0.10%（NASA 釋氣資料庫即以上述兩項條件篩選收錄材料，見 NASA Goddard 釋氣資料庫使用指南）。對光學與接點場景來說，這一組數字的好處是可跨供應商比較：條件是標準寫死的，不像油析法各家自訂。
TGA 熱重分析適合快速排序。 以固定升溫速率（常見 10 °C／min）加熱樣品並記錄重量變化，熱重分析的失重曲線能看出揮發份與分解段的分野：低溫段（約 100–250 °C）的失重對應小分子矽氧烷與殘餘溶劑，高溫段則是聚合物分解。它的優點是樣品量小、時間短，適合在同系列材料之間比較；盲點是沒有冷凝板，量到的失重包含所有逸出物，不能直接換算成 CVCM，而且毫克級樣品對表面污染與離型膜殘膠非常敏感。
密閉腔體收集＋頂空氣相層析質譜（頂空 GC-MS）是最能回答「跑出來的是什麼」的方法。 汽車產業的 VOC／FOG 分析提供了現成的條件口徑：90 °C 脫附 30 分鐘量 VOC、120 °C 脫附 60 分鐘量 FOG（可冷凝的半揮發份），單位是 µg/g（依 VDA 278 的 TD–GC–MS 分析指南）。若在意的是矽氧烷本身，頂空進樣可以直接定量 D4／D5／D6 等個別物種，這比「總揮發量」更能說明風險——因為對接點致命的正是這幾支環矽氧烷。
| 方法 | 條件 | 輸出 | 適用 | 盲點 |
|---|---|---|---|---|
| 真空釋氣＋冷凝板（ASTM E595） | 125 ± 1 °C／24 h／真空＋25 °C 收集板 | TML、CVCM、WVR（%） | 跨供應商入料條件、近真空與光學場景 | 條件溫和於高溫工況；不含油的遷移 |
| TGA 熱重分析 | 10 °C／min 升溫 | 失重曲線與分段失重（wt%） | 同系列材料快速排序、配方變更 | 無冷凝板，不能換算 CVCM |
| 頂空 GC-MS（VDA 278 口徑） | 90 °C／30 min（VOC）、120 °C／60 min（FOG） | µg/g，可到個別物種 | 車用艙內、密閉腔體、矽氧烷定量 | 設備成本高；結果與取樣幾何強相關 |
| 同腔受害件試片 | 依產品工況自訂 | 冷凝面積或霧化程度 | 光學窗、感測器窗的實況驗證 | 難標準化，適合驗證不適合入料 |
矽膠灌封膠、RTV 這一類同腔材料的釋氣資料通常要另外索取——矽膠灌封膠的釋氣資料這類頁面示範的作法是直接向供應商要依 ASTM E595 的 TML／CVCM 數值，本文建議把它列進同一份資料清單，因為腔體裡的總量是加總的。
真空釋氣的關鍵不是真空，而是那塊 25 °C 的收集板——TML 說材料掉了多少，CVCM 說有多少會凝結到別的零件上。

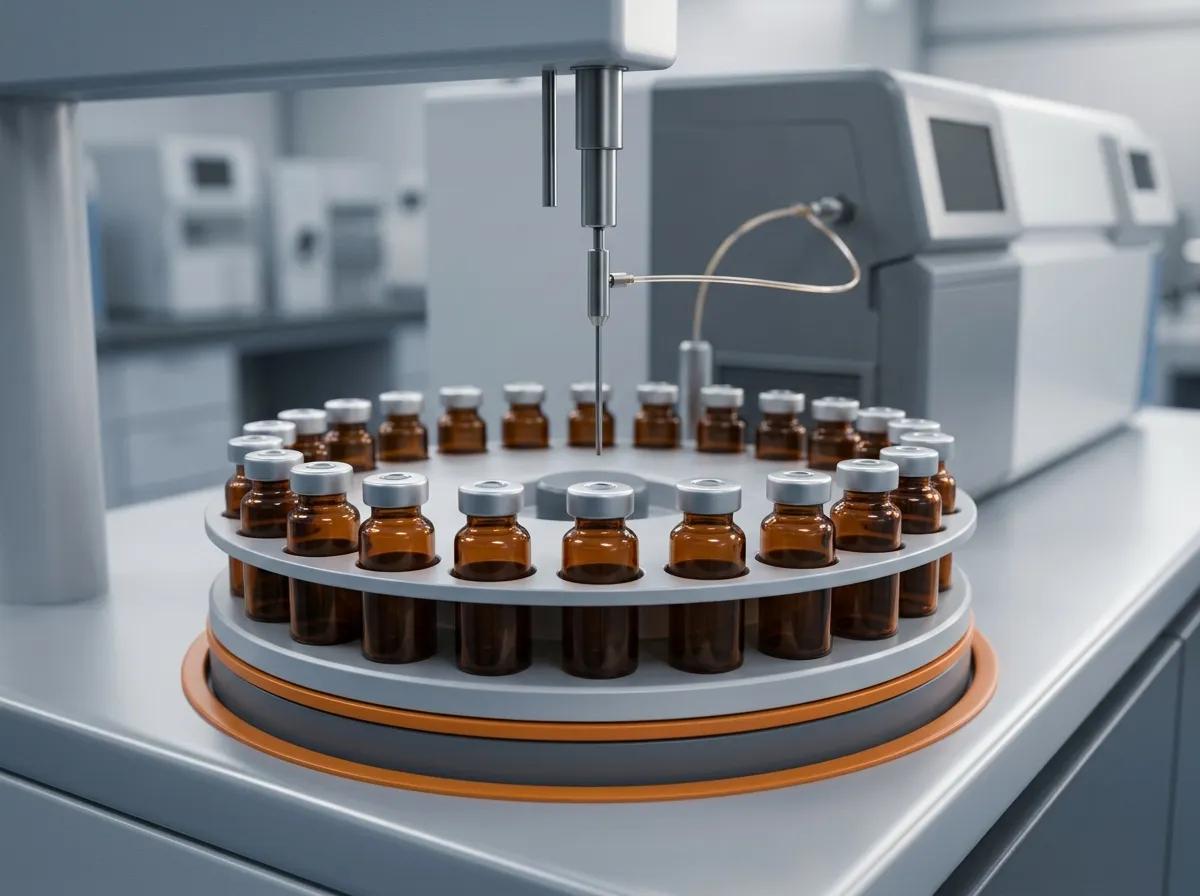

頂空進樣把「腔體裡的空氣」變成可定量的樣品：封瓶、加熱、抽取氣相，才能分辨跑出來的是 D4、D5 還是溶劑殘留。
測試條件怎麼定？溫度、時間、樣品量與幾何的條件矩陣
條件不是抄來的，是從工況反推的。下列矩陣是設定時的起點，實際數值要與你的應用、供應商能力與雙方約定一致：
| 條件項目 | 建議取值 | 為什麼 |
|---|---|---|
| 溫度 | 應用最高工作溫度 + 20–30 °C 餘裕；標準基準可用 E595 的 125 °C；車用艙內與工業常見 85／105 °C | 遷移與揮發都是熱加速反應，餘裕用來覆蓋局部熱點 |
| 時間 | 24 h 作篩選；長時程用 168 h 或 500 h 抽測 | 短時程可比性最好；外推壽命需要多個時間點，單點外推不可靠 |
| 樣品量與曝露面比 | 固定表面積／質量比並寫進報告 | 同一材料切成大片或小片，油析百分比會不同 |
| 幾何與遮蔽 | 註明是否帶離型膜／背膠、邊緣外露或全面貼合、是否多片堆疊 | 邊緣是油的主要出口，離型膜與背膠本身也是來源 |
| 壓力 | 油析必設，取實際組裝壓力；揮發不加壓但走真空 | 油從高壓往低壓跑，無壓力的油析資料參考價值低 |
| 前處理 | 乾燥與環境平衡（例如 23 °C／50%RH），避免手指與溶劑接觸 | 吸附的水氣會被誤算成揮發份 |
| 量測 | 天平精度 0.1 mg 以上、恆溫恆濕稱重、同批空白對照 | 毫克級的差異很容易被環境吃掉 |
| 重複數 | 同批 3 片、跨 2 批，記錄極差 | 油析的批間差異常大於材料間的差異 |
環境試驗本身的框架可以沿用 IEC 60068 的溫濕度 conditioning 邏輯，但要注意它並不涵蓋揮發收集，別把環境試驗證書當成釋氣報告。
判讀與判退門檻：把測試結果寫成規格書上可驗收的條款
三層判退
門檻沒有通用值，它是由受害場景反推的——光學與接點場景最嚴，一般消費性電子可以寬得多。下表是可用的條款骨架，底線值需依你的應用議定：
| 層級 | 條款寫法（範例骨架） | 說明 |
|---|---|---|
| 材料層 | 油析 ≤ ＿ vol%（吸附法，壓縮 50%、120 °C／24 h）；TML ≤ 1.0%、CVCM ≤ 0.10%（ASTM E595）；VOC／FOG ≤ ＿ µg/g（VDA 278 口徑） | 前三項條件必須寫進報告，否則不可比 |
| 介面與系統層 | 老化後熱阻變化 ≤ 10%（對初始值）；接觸電阻變化 ≤ ＿ mΩ 或 ≤ 2 倍；表面絕緣電阻 ≥ ＿ Ω | 這一層才是客戶真正感受到的失效 |
| 外觀與可製性 | 無可見油膜與霧面沉積；鏡片試片霧化／透過率變化 ≤ ＿ %；膠層剝離強度保留率 ≥ ＿ % | 外觀條款要附照片標準，避免各說各話 |
表中 ＿ 是待填欄位——底線值依你的應用、組裝壓力與供應商能力議定，不要直接抄別人的數字。承認書的方法欄要寫到什麼程度
一份能被驗收的承認書，規格值旁邊必須有五欄：測試方法與標準版本、測試條件（溫度／時間／壓力／真空度）、樣品幾何與數量、儀器與量測不確定度、判據與取樣規則。缺任何一欄，後續的批次爭議就只能靠印象解決。
向供應商索取資料時，建議一次要齊這五項：材料規格書（含量與基材）、油析與釋氣測試報告（含條件）、出廠檢驗報告、法規符合聲明（RoHS、REACH、UL 黃卡）、以及變更通知承諾（換配方或換填料時重新送樣）。採購談判時把「報告含條件」寫成條件之一，通常比壓價格更能降低後續風險。
選材對策：低揮發與非矽材料分別用在什麼場景
到這裡就可以回答最實際的問題：什麼時候該換材料？
低揮發矽膠墊片適合「仍然可以用矽膠，但對釋氣敏感」的場合——例如光學周邊、感測器與工控設備。做法是控制低分子矽氧烷的殘留量（D3–D10 一類短鏈環矽氧烷的含量受控），代價是導熱係數的上限通常低於頂規矽膠，需要重新確認散熱餘裕。
非矽（無矽氧烷）導熱墊片適合「連微量矽氧烷都不能接受」的場合：鏡片與分光鏡的冷凝起霧、電容式觸控感測器、MEMS 微反射鏡、繼電器與微動開關接點、近真空元件，以及法規或客戶規格明文要求低 TML／CVCM 的組件。例如 Z-Paster 無矽氧烷墊片就是以烯烴／丙烯酸基質搭配陶瓷填料，供應片材或依圖裁切，硬度分軟／中／特硬三檔，導熱係數依型號而異（規格見該頁型號表）。相對的權衡很清楚：導熱上限較低、成本較高，所以只在真正敏感的場景才需要付出這個代價。
還有一條常被低估的對策：先改設計，再換材料。把夾持壓力做均勻、避免墊片局部懸空、減少不必要的密閉體積，往往比換材料便宜，而且能同時降低油析與揮發累積。另外，若組裝裡同時有繼電器或微動開關，要盤點的是所有含矽材料（導熱膏、灌封膠、RTV、接著劑），不是只有墊片。
| 材料型態 | 低分子矽氧烷 | 油析風險 | 適用場景 | 不能取代什麼 |
|---|---|---|---|---|
| 一般矽膠導熱墊片 | 有 | 中至高（依配方與固化） | 一般電子、電源、工業介面 | 光學與接點敏感場景 |
| 低揮發矽膠墊片 | 受控（短鏈含量低） | 中 | 光學周邊、感測器、工控 | 要求「零矽」的規格 |
| 非矽導熱墊片 | 無 | 低（仍有加工油） | 鏡頭、MEMS、繼電器接點、近真空 | 高導熱係數需求、成本敏感案 |
法規面還有一個時間點要注意：歐盟 REACH 附錄 XVII 第 70 項已將 D4、D5、D6 納入限制，自 2026 年 6 月 6 日之後（條文措辭為 after 6 June 2026），原則上不得以濃度 ≥ 0.1%（1000 mg/kg）的形態投放市場，其中包含作為其他物質成分或混合物成分的情形，並為矽聚合物本身、以及膠黏／密封／灌封用途的小於等於 1% 殘留等情形保留豁免（REACH 附錄 XVII 第 70 項 D4／D5／D6 修訂說明）。對出口歐盟的產品，實務上代表供應鏈會開始要求含矽材料附上物質含量聲明；至於成品是否落在條文規範的物質／混合物範圍，屬法務判斷，仍請以 ECHA 原文與法務確認為準。
常見問題
出油多少算超標？
沒有通用數字，門檻由受害場景反推：光學與接點場景通常在材料層就要壓到 1 vol% 以下的量級，一般電子則可寬鬆得多。可用的做法是先在你的實際組裝壓力與最高工作溫度下建立基線值，再以熱阻變化（例如 10%）與受害件外觀當系統層判據——單看材料百分比容易與實際失效脫節。
無矽墊片就不會出油嗎？
「無矽」說的是不含矽氧烷，不等於不含任何油。非矽基質（烯烴、丙烯酸）仍可能依配方加入加工油或增塑劑，實際會不會出油、出多少，要視配方與製程而定——對光學而言，不含矽解決的是冷凝膜的化學性質問題；若場景連油膜本身都不允許，仍要對非矽材料做油析量測，並以 FTIR 確認沉積物身分。
墊片和導熱膏哪個油遷移風險高？
機制不同，不能直接比大小。膏體沒有交聯網狀結構，矽油本來就是流動相，主要風險是泵出與分油；墊片的矽油被網狀結構固定住，風險集中在固化不完全與高壓區。選擇時要看的是界面條件：壓力是否均勻、溫差是否大、以及是否需要重工。
送樣或詢價時該向供應商索取哪些資料？
材料規格書（基材與填料、厚度與硬度）、含條件的油析與釋氣測試報告（ASTM E595 的 TML／CVCM，或吸附法條件）、出廠檢驗報告、法規符合聲明（RoHS、REACH 含 D4／D5／D6 聲明、UL），以及變更通知承諾。規格值沒有條件欄的報告，等於沒有報告。
油析會讓熱阻變差嗎？
會，但通常是間接的。油析本身是液體排出，反而可能讓界面更貼合；真正讓熱阻變差的是油析造成膠層剝離、界面出現空腔，以及長期熱循環下的泵出與壓縮永久變形。因此判退時把「熱阻變化率」放進系統層，比只看油析百分比更接近實際。
下一步：把應用條件換成一張測試委託單
要把上面的內容變成可執行的驗證，委託單上至少要有四欄：應用最高工作溫度與組裝壓力、受害場景與受害件試片、要求的量測方法與條件（吸附法或 E595，二選一並寫條件）、判退門檻與取樣數。這四欄寫清楚，實驗室才知道要重現什麼，供應商也才有機會在送樣前把配方調整到能過。
若還在選型階段，可以先看導熱材料的選型決策樹，把間隙、壓力與量產條件收斂成材料型態，再回到本文處理驗證；選型與驗證的順序顛倒，通常會多跑一輪送樣。
想直接討論你的應用條件與樣品需求，可以從與 Ziitek 工程團隊討論開始——把溫度、壓力與受害場景講清楚，我們可以協助確認該排哪些測試項目。
