導熱膠帶與導熱膠怎麼選？無螺絲散熱片決策

無螺絲的散熱片裝配只有兩條路：貼上去——用導熱膠帶做乾式貼合；或黏上去——用導熱膠做濕式接著。多數人第一眼先比導熱係數，但真正決定成敗的是三件事：間隙有多厚、散熱片的重量配到多少黏著面積、以及這個接點以後要不要拆。把這三題答完，八成的案子就分得出走哪一條；剩下的細節，用後面那兩張八維決策表逐項收斂。

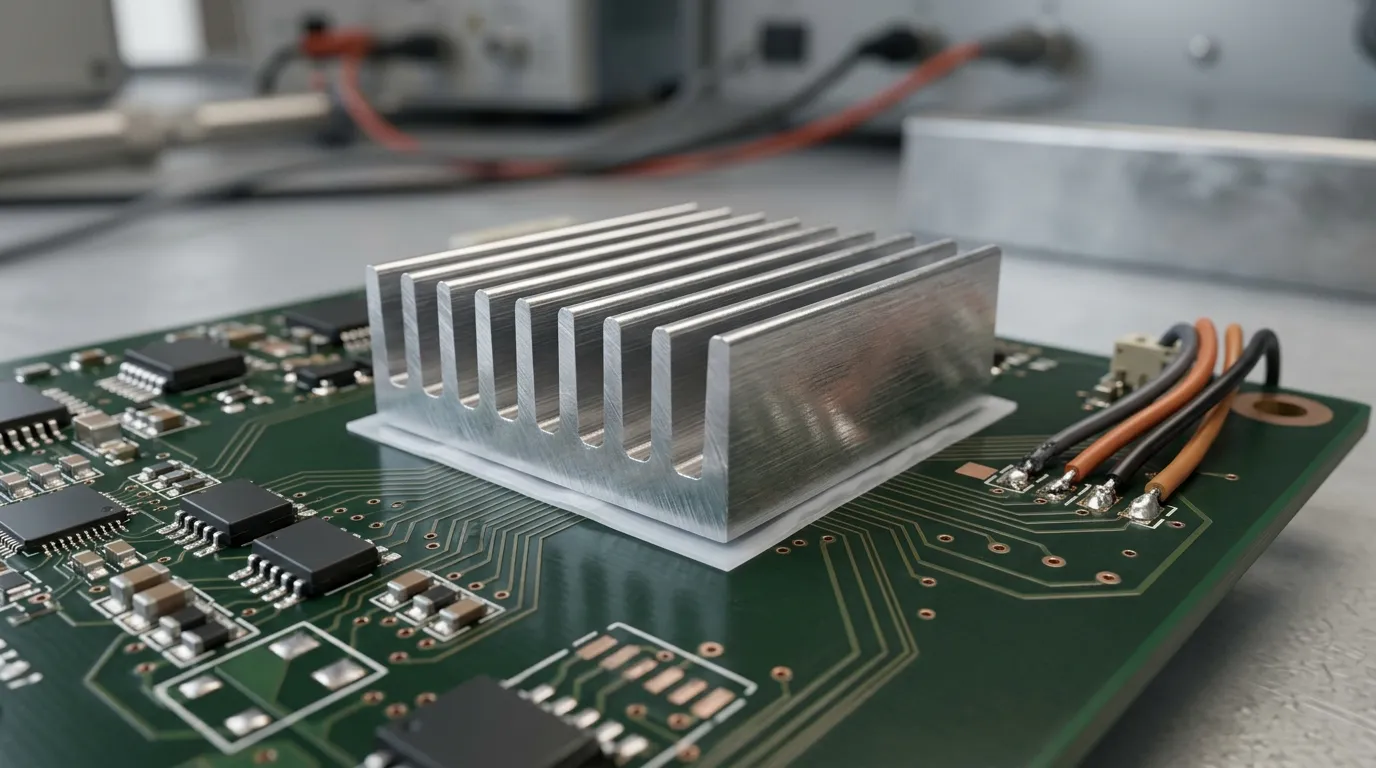

「無螺絲散熱片裝配」的兩條路線：貼上去，還是黏上去

拿掉螺絲之後，固定散熱片的責任就轉移到膠層身上。而「膠」這個字底下其實壓著兩套完全不同的機制：

乾式感壓貼合。 導熱膠帶（也常被叫導熱雙面膠）是帶離型膜的感壓膠（PSA；中國大陸常寫作「壓敏膠」）製品：撕膜、貼上、施壓，靠壓力讓膠體潤濕表面並貼住微觀凹凸，再隨時間穩定。它不靠化學反應固化，所以沒有混合、沒有烤箱、沒有夾具，也不會溢膠——厚度在出廠時就固定好了。

濕式化學接著。 導熱膠是液態或膏狀的接著劑，點上之後靠化學反應固化，同時承擔導熱與結構固定。常見兩支：單液型導熱矽膠（RTV，濕氣固化）與導熱環氧（一液或雙液）。

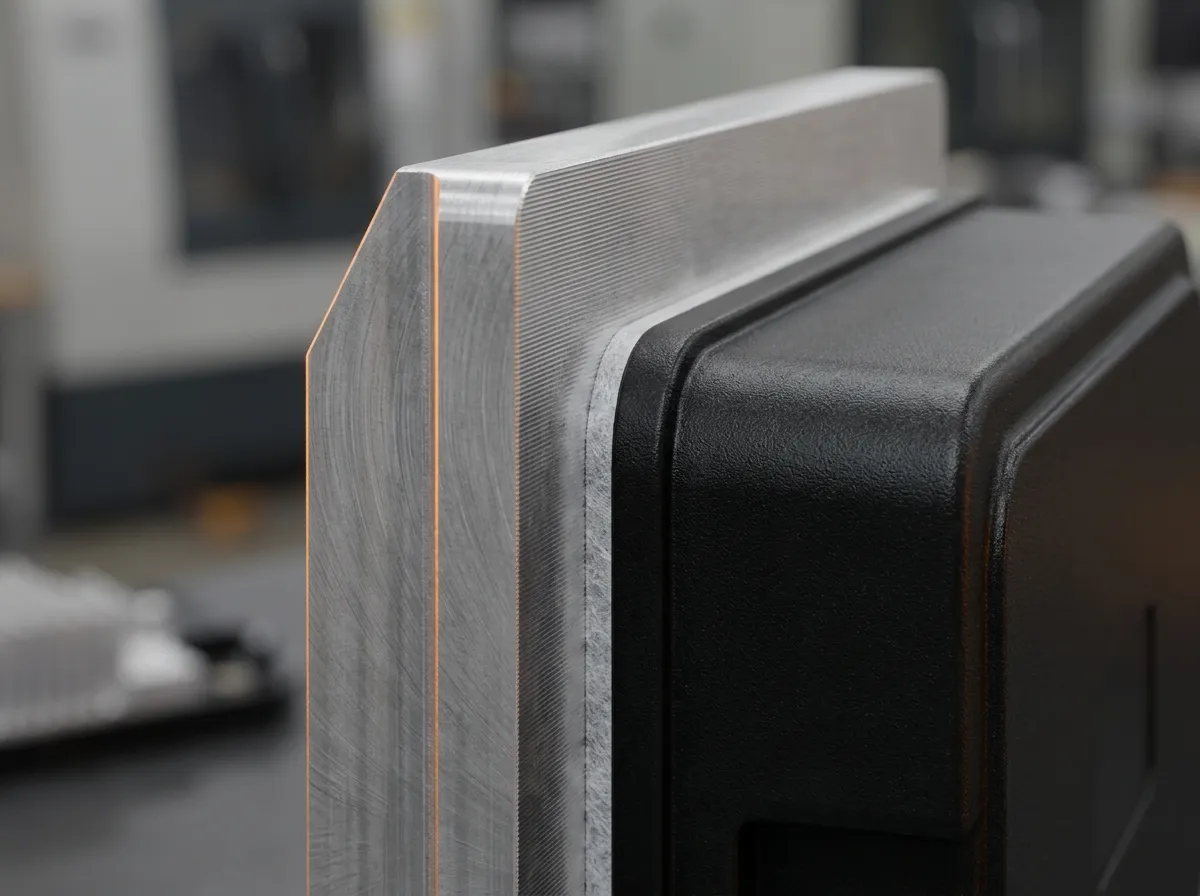

乾式路線的接合面長這樣：一層薄而均勻的膠帶，厚度在出廠時就決定了。

機制不同，受力方式也不同。免螺絲接點要抵抗兩種力：剪切（散熱片沿著板面滑動）與剝離（像掀書一樣被掀起）。感壓膠的黏著在耐剪切上的表現通常優於耐剝離，所以機構設計的第一原則不是「挑最黏的膠」，而是不要讓散熱片有被撬起的槓桿——重心偏出黏著區、或維修時從角落硬扳，都是感壓膠最典型的失效劇本。

順帶說明：夾持式導熱墊片加彈片或支架是第三條路，它不需要膠也不怕拆，但要多一副夾具；本文聚焦「完全不靠螺絲與扣件」的兩條路線，墊片那條留到最後一節給出口。

導熱膠帶不是貼紙：感壓膠的固定原理與它的三條邊界

感壓膠不靠「乾了就咬住」——它的附著來自壓力造成的潤濕：膠體被壓進對面的微觀凹凸，接觸面積變大、空氣被排出，接著隨時間形成穩定的接合。所以附著強度由三個變數決定：貼合壓力、表面狀態、以及熟化時間。任一個被省略，短期看不出來，熱循環幾輪之後就看得出來了。

依公開規格所述，組裝條件可以直接照抄：先用異丙醇清潔基材並等它乾燥，貼上後以穩定的壓力（約 ≥15 psi 等級）按壓約 5 秒，再於常溫靜置約 24 小時讓黏合完全發展。表面能是成敗關鍵——潔淨的金屬（鋁、銅、鋼、陽極氧化鋁）、塗裝面、FR4 電路板與多數工程塑膠（ABS、PC、PA、PBT）都能貼；矽膠、含氟聚合物（PTFE）與未經處理的聚烯烴（PE、PP）表面能太低，需要底塗或表面處理。

順帶回答一個最常被問到的問題——被黏的基材金屬以銅與鋁最常見：銅的導熱係數約 400 W/m·K、鋁約 237 W/m·K，兩者屬同一量級（銅約為鋁的 1.7 倍），而不銹鋼這類合金只有約 16 W/m·K，差了一個量級以上。不過基材的導熱快慢跟膠帶本身的 λ 是兩件事：接點的熱阻由膠層與界面決定，基材只是在後面把熱帶走。

以 Ziitek 導熱膠帶系列 這類產品的公開規格為例，等級的差異落在三處：導熱係數 0.8–1.6 W/m·K、總厚度 0.13–0.30 mm，以及膠系與基材。壓克力膠系的連續使用溫度約在 100–110 °C（行業典型值），初黏快、對塑膠與塗裝金屬的黏著強；矽膠膠系額定溫區 −45~125 °C 級，高溫下的黏性保持更好但初黏稍低。基材方面，無基材的全膠型熱阻最低卻最脆弱；玻璃纖維（-FG）增加尺寸穩定性與抗撕裂，細長條更好模切；聚酯（-P）最薄；鋁箔（-AL）等於多加一層金屬導熱層、導熱係數可到 1.6 W/m·K，代價是它會破壞絕緣，只有在別層已提供電氣絕緣時才能用。

三條邊界，命中任何一條就別硬用膠帶：

• 表面粗糙或不平整。 膠帶只貼得住它接觸得到的地方，凹陷處就是空氣縫。
• 追求最低熱阻。 0.13–0.30 mm 的膠帶層，熱阻大致在 1.6–3.8 °C·cm²/W 這個量級（隨膠系與厚度變動）；若熱預算很緊，5 W/m·K 以上的導熱膏、或厚度更薄的接著層在熱性能上更有利。
• 需要反覆拆裝。 貼合後數小時內還可撕下重貼；長期使用、尤其經過熱循環之後，感壓膠會流動並形成接近永久的接合。要多次拆卸的接點，建議每次拆解都換新膠帶，或直接改走夾持式墊片。

導熱膠怎麼固定：矽膠 RTV 與環氧的固化條件與強度級距

矽膠 RTV：濕氣固化、低模數、用來吸收熱循環

單液型導熱矽膠點上去之後，靠吸收空氣中的濕氣固化——不必混合、不必烘烤，適合不能進烤箱或產線沒有烤箱空間的模組。依公開規格，表面表乾時間約 5–30 分鐘，完全固化深度約 2–4 mm／24 h（隨濕度與溫度變化）。固化後硬度約 Shore A 25–60（這是此類灌封矽膠的通則；本文所引 TIS580 系列的各等級落在 Shore A 25–45），屬於低模數彈性體：在熱膨脹係數不匹配、振動與 −50–200 °C 這類寬溫區的場合，膠層能緩衝應力。電氣上它是絕緣的，體積電阻率量級 ≥10¹⁴ Ω·cm、介電強度約 10–21 kV/mm。

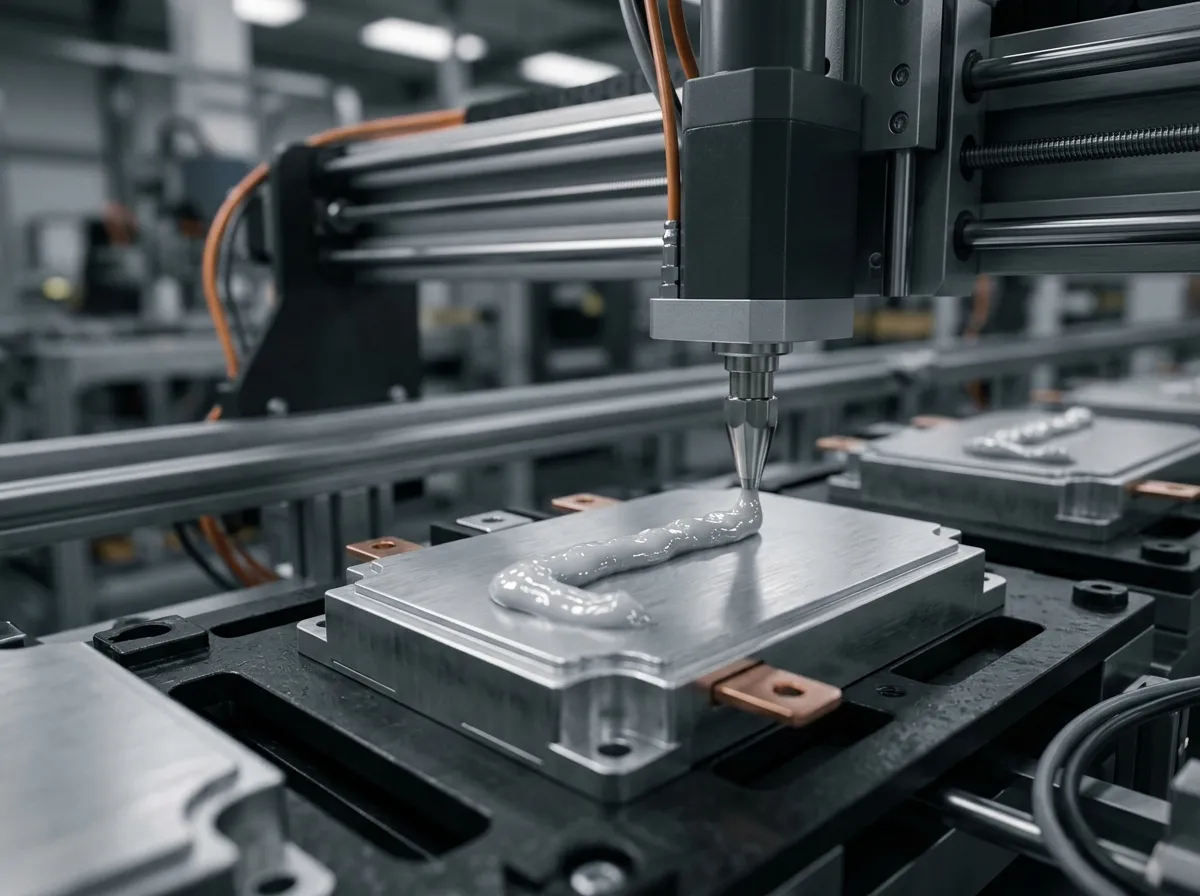

濕式路線的製程決定了它的成敗：膠珠形狀、點膠量、初固期間誰負責固定，全都是變數。

環氧：結構性強度、剛性與水氣屏障

導熱環氧提供的是剛性支撐。搭接剪切強度的量級差距很明顯：環氧約 8–20 MPa，對比 RTV 矽膠約 1–3 MPa。需要結構性強化、要求頂級防潮層，或接點同時要當機械支撐時，環氧是合理的選擇；代價是硬化後偏硬，應力傳遞直接，而且幾乎不可返工。型號選擇上，Ziitek 導熱環氧 這類產品有 2.5–4.5 W/m·K 的一液型與 1.2–2.5 W/m·K 的雙液型（雙液型多為 UL94-V0 阻燃等級），導熱矽膠（RTV） 這類則常見 1.0–2.5 W/m·K，硬度落在前述 TIS580 系列的 Shore A 25–45 帶內。

製程條件上，環氧這一支剛好和 RTV 相反：一液型（單組份）必須加熱固化，典型條件為 130 °C／30 分鐘（加熱平台或迴流焊爐），前段製程不能省；雙液型可室溫固化、不需要烤箱，代價是多了混合比例與工作壽命的控管。耐溫也要挑對系列：一液型 TIE380 的額定連續使用溫度為 −45 ~ +180 °C（Tg 約 110–120 °C，超過 180 °C 後環氧骨架會逐漸氧化），要更寬的連續使用溫區就得走矽膠。少了這一格，「膠帶要烤箱 vs 膠不用烤箱」的對照會失真——RTV 省的是烤箱，一液型環氧並不省。

兩支的共同代價

濕式路線買到的彈性，帳單在製程端：膠珠尺寸與鋪展、點膠後的初固時間、固化窗口、貼合壓力、溢膠與污染的防制。這些不會寫在 datasheet 上，卻在量產時決定良率——評估「膠 vs 膠帶」時把它們算進去，結論通常會變。

導熱膠帶與導熱膠怎麼選：八個維度逐項判斷

把上面的物理條件收斂成可以直接帶進評審的兩張表。用法是先跑否決欄：命中否決條件的那條路線直接劃掉；兩條都活著，再逐維度比較。

表 A 是兩條路線的同維對照：

表 B 把否決條件獨立成一欄——這一欄才是整組決策表真正的價值：

兩張表放的是同一組維度，所以可以左右對照讀：表 A 看「哪條路線在這格佔優」，表 B 看「哪格一出界就直接淘汰」。熱阻與膠層厚度除以 λ 成線性關係——膠帶的膠層厚度出廠即固定，膠的膠層厚度要到點膠與夾持時才鎖定；無論走哪條路，量到的界面熱阻都同時包含膠層本身的傳導熱阻與兩側的接觸熱阻，所以兩邊的熱阻數字都要帶著測試條件看（見下一節的驗收方法）。

八格跑完只會剩下三種結局：只剩一條路線、兩條都可行（選製程負擔小的那條）、或兩條都被否決（回到夾持式墊片或膏）。否決條件都是可量測的（間隙、重量、面積、溫度、表面），不需要靠經驗猜。

什麼情況選導熱膠帶

膠帶勝出的情境很集中，而且通常一眼就認得出來：

• 間隙薄且穩定。 0.13–0.30 mm 這個帶寬內的平整整合面，膠帶是效率最高的解。
• 量產節拍吃緊。 撕膜、貼上、施壓，三個動作結束，沒有固化等待；模切成形後可走拾取放置的自動化邏輯，操作差異比點膠小。
• 這個接點要能被拆。 貼合後短時間內可撕下重貼，模組返修時不必破壞零件；長期使用後建議換新膠帶。
• 散熱片不重、黏著面積夠大。 小尺寸、細長條的散熱片與晶片級散熱件，正是感壓膠帶最常見的用途——包含 LED 燈具、背光模組與 IC 級散熱，也是「導熱膠帶用途」這個問題最常被問到的答案。

這條路線在整機廠最典型的主場是板級散熱：AI 伺服器的 GPU 記憶體與 VRM 供電模組、電源供應器的散熱片，以及網通與電源模組上成排的小散熱片——間隙薄且穩定、數量多、產線節奏快，正是感壓膠帶勝出的場合。

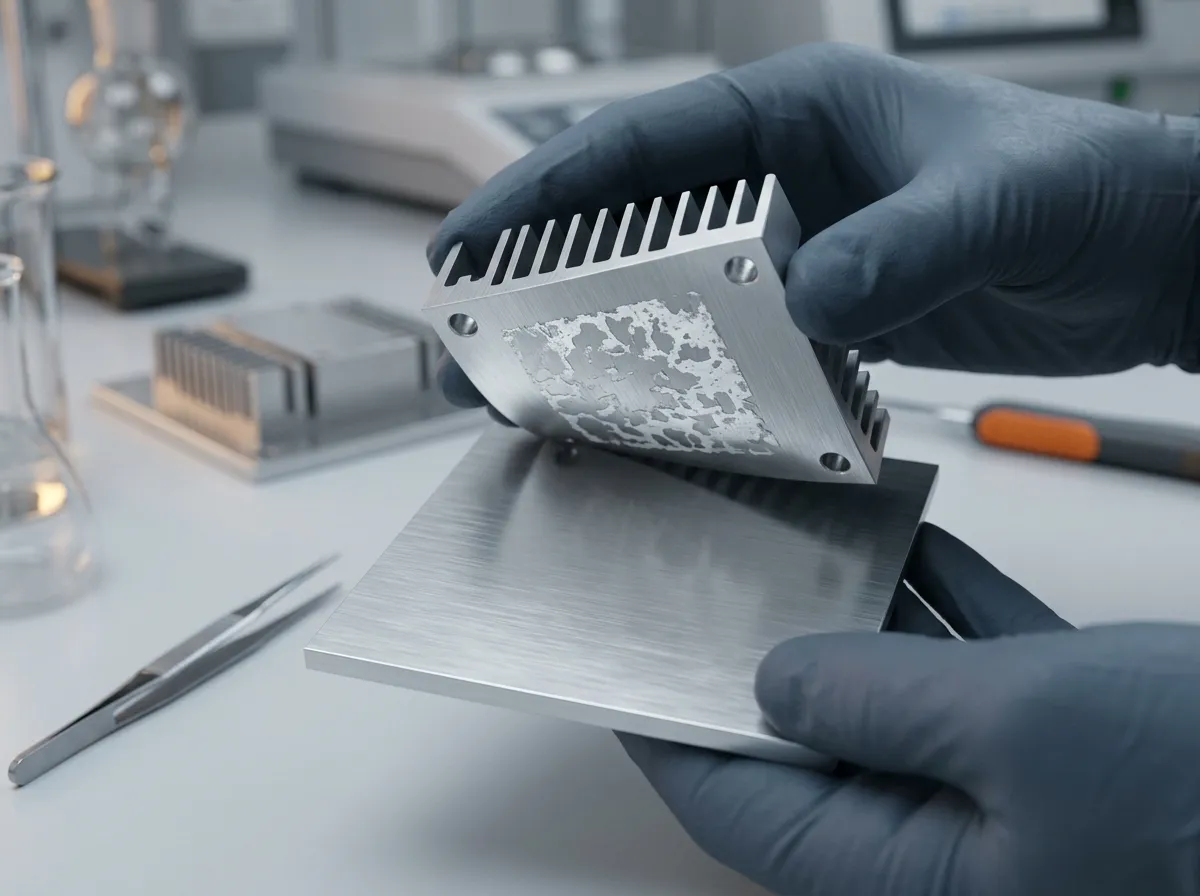

返工性不是抽象的優點：掀開看膠層殘留的狀態，就知道這個接點能不能再拆第二次。

真正會讓人猶豫的，是「這樣黏得住嗎」。把它換成數字：量出黏著面積、量出散熱片重量，再問這個接點在生活中會承受多大振動與多高的溫度。面積夠、重量輕、溫度在膠系額定內，這條路線就成立；面積小又重，就別靠膠帶的黏著面積硬撐。若間隙其實是 0.5–5 mm 的等級，那你面對的已經不是「貼還是黏」的問題，而是填隙材料的選型，可以接著看導熱材料選型指南裡的間隙與壓力決策樹。

什麼情況選導熱膠（矽膠或環氧）

當散熱片固定的需求偏向「撐得住、撐得久」，膠勝出的訊號也很清楚：

• 散熱片重或黏著面積受限。 需要真正的結構性固定時，8–20 MPa 量級的搭接剪切與剛性支撐是膠帶給不了的。
• 工作溫度超出膠帶膠系額定。 持續超過約 125 °C 的場合，壓克力膠系先出局；矽膠膠系也已逼近或超出額定，但同時要考慮膠層本身的長期老化，這時濕式矽膠或環氧通常更從容。
• 表面不平整、有階差或形狀不規則。 膠能潤濕並填滿膠帶貼不到的凹陷。
• 需要填較厚的間隙，或要兼顧防水氣。 環氧硬化後形成剛性防潮層；RTV 則提供彈性密封。

選了濕式路線之後，還有第二層選擇：接點必須吸收熱循環疲勞、振動或寬溫區（−50 至 +200 °C）→ 選矽膠 RTV，低模數讓膠層緩衝 CTE 不匹配造成的應力；需要最大搭接剪切、剛性機械強化或頂級防潮 → 選環氧。兩者可以並存在同一個模組上，但別期待一種膠同時拿滿兩邊。

還有一條常被忘記的出口：接點需要反覆拆裝時，正解往往不是任何一種膠，而是夾持式導熱墊片加彈片或支架——導熱墊片系列 的壓縮回彈特性讓接點可反覆拆裝，代價是多一副夾具與夾持壓力設計。膠帶黏不住、膠又拆不開的案子，多半最後落在這裡。

順帶分清一個常被混在一起的問題：導熱灌封膠是把整顆模組包起來（防護、絕緣、抗震、導熱一次到位），本文談的導熱膠只負責一個接合面的固定與導熱。同一個產品裡兩者經常並存，但選型邏輯與判準不同——灌封的判斷順序屬於另一個題目，別用本文的決策表去選灌封膠。

免螺絲接點怎麼驗收：把條件寫進承認書

免螺絲接點的風險不在「當下黏不黏」，而在「三年後還黏不黏」。驗收要分三層寫，否則出問題時沒人能定位：

第一層，界面（熱）。 用 ASTM D5470 這類穩態熱流法量熱阻抗，並把測試條件一起寫進報告：壓力、壓合後膜厚、平均溫度、樣本數。同一片材料在不同壓力與膜厚下數字會差一截，沒有條件欄的數字不可比。

第二層，接點（力學）。 膠帶路線量剝離——感壓膠帶的剝離黏著力有 ASTM D3330/D3330M 這類標準方法可依；膠路線量搭接剪切——接著劑的拉伸搭接剪切強度可依 ASTM D1002。兩個數字要跟你的實際接合面積與受力方向對照，而不是跟別人的規格比大小。

第三層，系統（可靠度）。 熱循環、振動、跌落這三類測試是免螺絲接點的真正考題，條件與樣本數依產品線雙方約定（本文不指定單一標準，因為不同產品的應力譜差太多）。這一層最容易被打折，也最容易在量產後回頭咬人。

把三層條件寫進承認書，再補兩件事：每一批的抽測頻率，以及產線端的作業條件（清潔方式、施壓方式、初固期間的固定方式、熟化時間）。感壓膠的附著是「製程造就的」，作業條件不寫清楚，等同於承認書上那個數字沒有保證。想更了解感壓膠的附著機制，可參考感壓膠（PSA）的原理說明；關於導熱介面材料在實際系統中的量測陷阱，Electronics Cooling 的經典討論也值得當背景讀物。

帶進下一次設計評審的三個動作

• 量三個數：實際間隙厚度、散熱片重量、可用黏著面積。這三個數決定否決欄的結果，比任何型號討論都優先。
• 跑八維決策表：先劃掉被否決的路線，再比較剩下的；若兩條都活著，選製程負擔小的那條。
• 把條件寫進承認書：熱阻抗（含條件）、剝離或搭接剪切、可靠度項目與抽測頻率，加上產線作業條件。

需要把自家的間隙、重量與溫度條件帶進來一起比對膠帶與膠的適用性，可以與 Ziitek 工程團隊聯繫——把三個數給齊，後面才是型號的選擇。
