TIS100-16-01 導熱絕緣片
- 崩潰電壓 (依厚度...)
- 3000 / 4000 / 5000 V/mm
- 密度 (g/cm³)
- 2.3
- 介電常數 @1MHz
- 5.5
- 防火等級
- V-0
- 建議操作溫度...
- -60 to 180 °C
- 導熱係數 (W/m·K)
- 1.6
產品總覽
TIS100-16-01 — 產品概覽

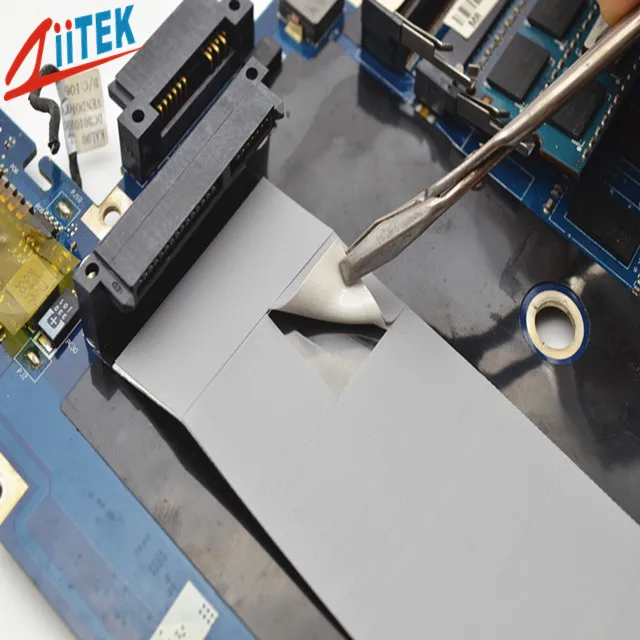

TIS®100-16-01 系列產品是以玻璃纖維增強的矽膠基板為基礎所建構的高效能導熱絕緣片。絕緣矽膠基材中填充了陶瓷填料，提供 1.6 W/m·K 的導熱係數以及優異的介電絕緣性，適用於電源供應器、馬達控制器及功率半導體組件。
產品特色
TIS100-16-01 — 產品特色
表面柔軟，具備良好導熱性
優異的介電強度
高電壓絕緣，低熱阻抗
抗撕裂、抗穿刺
典型應用
此等級產品的應用
此等級產品的典型應用目標包括汽車電池與電源供應器、功率半導體、音訊與視訊組件、馬達控制器。
| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 顏色 | 灰色 | 目測 |
| 結構 | 陶瓷填充矽膠彈性體 / 玻璃纖維 | — |
| 厚度範圍 | 0.006" (0.15 mm) / 0.008-0.009" (0.20-0.23 mm) / 0.010-0.018" (0.25-0.45 mm) | ASTM D374 |
| 密度 (g/cm³) | 2.3 | ASTM D297 |
| 抗拉強度 | 30.0 MPa | ASTM D412 |
| 建議操作溫度 | -60 to 180 °C | — |
| 崩潰電壓 (依厚度) | 3000 / 4000 / 5000 V/mm | ASTM D149 |
| 介電常數 @1MHz | 5.5 | ASTM D150 |
| 體積電阻率 (Ω·cm) | 4×10¹² | ASTM D257 |
| 導熱係數 (W/m·K) | 1.6 | ASTM D5470 / ISO 22007-2.2 |
| 防火等級 | V-0 | UL94 (E331100) |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TIS100-16-01 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱平面導熱係數為 1.6 W/m·K。您測得的數值會因壓力、間隙和治具而異——請以技術文件為準。
Ziitek 是否提供 TIS100-16-01 的模切加工或客製化厚度？
可以——請提供 DXF/DWG 外形圖及堆疊高度。Ziitek 經常為導熱絕緣材料零件進行加工；公差取決於厚度和幾何形狀。
TIS100-16-01 的技術文件在哪裡？
技術文件發布後，可在此頁面下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明文件名稱，以便應用工程部門進行匹配。
TIS100-16-01 是否符合 RoHS 標準？
Ziitek 的所有導熱介面材料 (TIM) 產品線均以符合 RoHS 的配方為目標。稽核時請引用合規性區塊的資訊，如果您需要其他區域性物質清單，也請告知我們。
