TIS100-86-30 導熱絕緣片
- 崩潰電壓
- >1500 VAC
- 介電常數@1MHz
- 3.0
- 防火等級
- 94 V0
- 硬度
- 75 Shore A
- 比重 (g/cm³)
- 2.33
- 導熱係數 (W/m·K)
- 2.5
產品總覽
TIS100-86-30 — 產品概覽

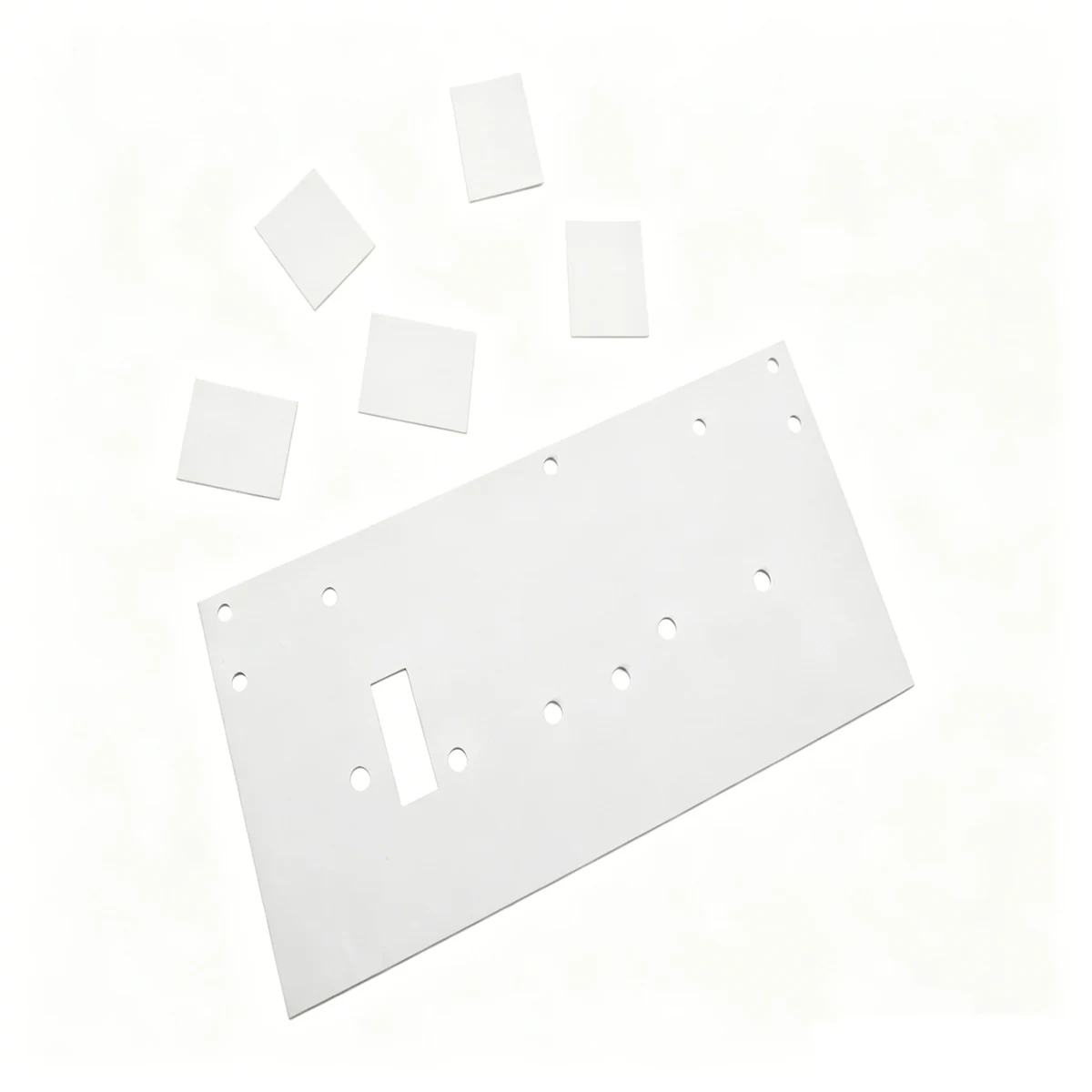

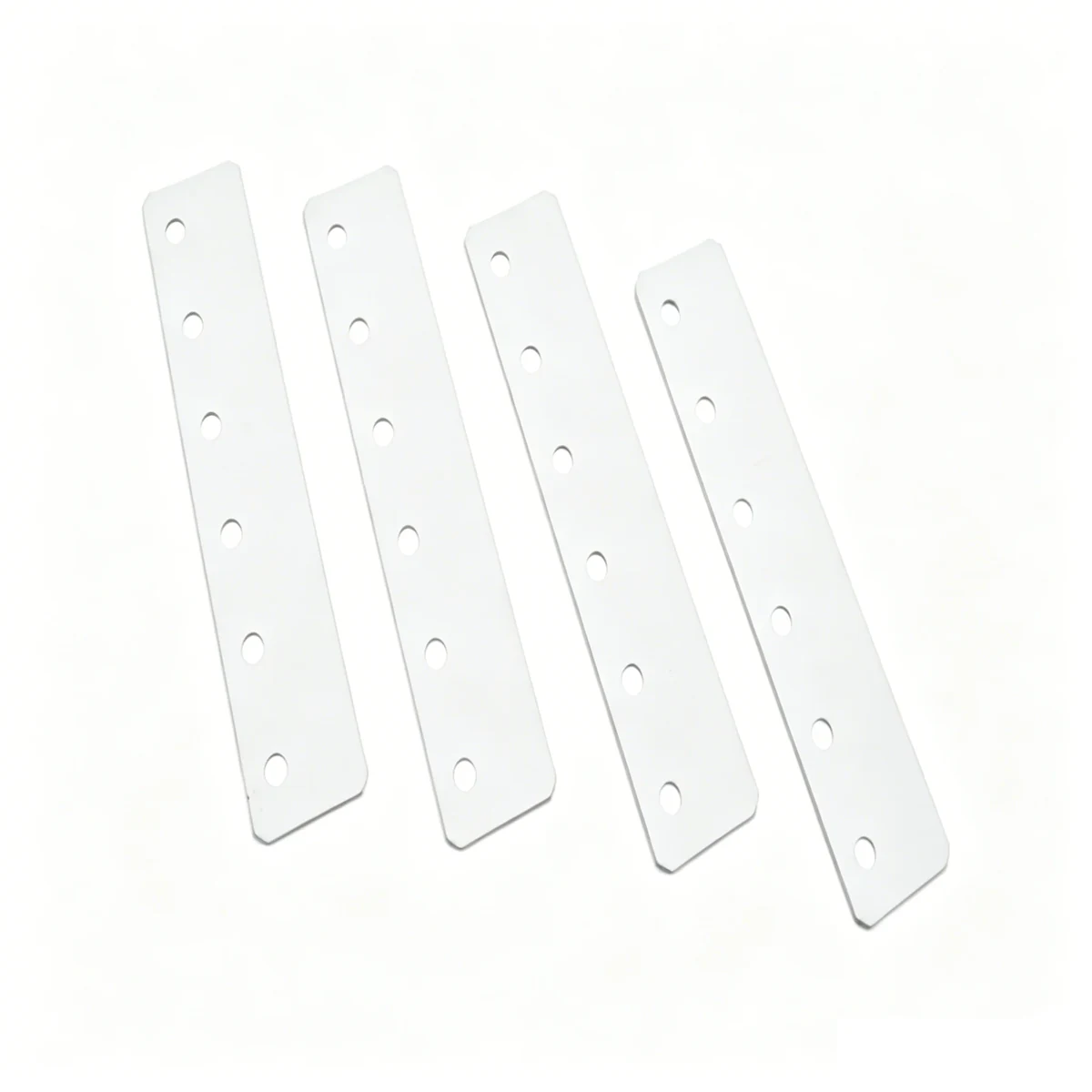

TIS™100-86/30 系列產品是具有導熱性的高效能絕緣材料。在導熱材料中加入由矽膠製成的絕緣基膜，可在絕緣和導熱兩方面都創造出色的效果。
產品特色
TIS100-86-30 — 產品特性
高導熱性與高介電強度
低熱阻抗與高電壓絕緣
抗撕裂與抗穿刺
典型應用
此等級產品的應用
此等級產品的典型應用目標包括汽車電池與電源供應器、功率半導體、音訊與視訊組件、馬達控制器。
技術規格
TIS100-86-30 — 規格書
以下數值轉錄自官方規格書(PDF: TIS100-86-30-Series-Datasheet(E)-REV01-(英).pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 顏色 | 白色 | 目測 |
| 結構 | 陶瓷填充矽膠彈性體 | — |
| 厚度範圍 | 0.125mm-0.500mm | ASTM D374 |
| 硬度 | 75 Shore A | ASTM 2240 |
| 比重 (g/cm³) | 2.33 | ASTM D297 |
| 抗拉強度 | 1.5N/mm² | ASTM D412 |
| 連續使用溫度 | -60~250°C | — |
| 介電崩潰電壓 | >1500 VAC | ASTM D149 |
| 介電常數@1MHz | 3.0 | ASTM D150 |
| 體積電阻率 (Ω·m) | 4×10¹² | ASTM D257 |
| 導熱係數 (W/m·K) | 2.5 | ASTM D5470 |
| 導熱係數 (W/m·K) | 2.5 | GB-T32064 |
| 防火等級 | 94 V0 | UL E331100 |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TIS100-86-30 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱垂直導熱係數為 2.5 W/m·K。您實際測量到的數值會因壓力、間隙和測試夾具而異——請以技術文件為準。
Ziitek 是否可提供 TIS100-86-30 的模切加工或客製化厚度？
可以——請提供 DXF/DWG 外形圖及堆疊高度。Ziitek 經常為導熱絕緣材料產品進行加工轉換；公差取決於厚度和幾何形狀。
TIS100-86-30 的技術文件在哪裡？
當本頁面提供技術文件時，即可下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明文件名稱，以便應用工程部門為您匹配正確的文件。
TIS100-86-30 是否符合 RoHS 標準？
Ziitek 所有系列的導熱介面材料 (TIM) 均以符合 RoHS 的配方為目標。稽核時請引用合規性聲明區塊的資訊，如果您需要其他區域性物質清單，也請告知我們。
