TIS800 導熱絕緣片
- 崩潰電壓 (V/mm)
- 5000
- 密度 (g/cm³)
- 2.4
- 介電常數 @1000Hz
- 5.0
- 防火等級
- V-0
- 建議操作溫度…
- -60 to 180 °C
- 導熱係數 (W/m·K)
- 1.1
產品總覽
TIS800 — 產品總覽

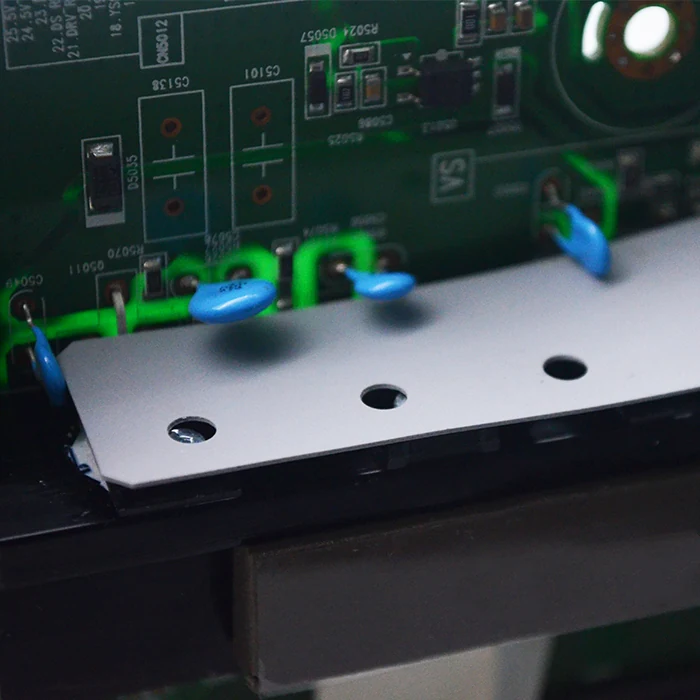

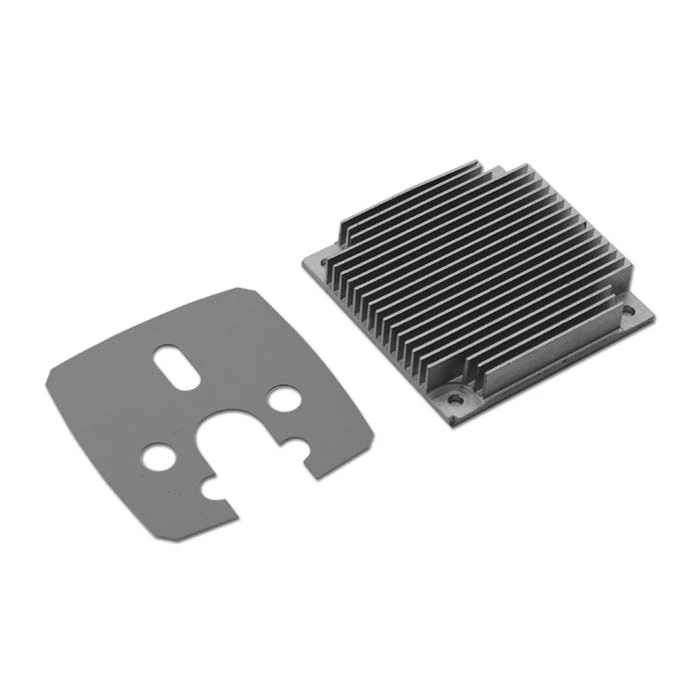

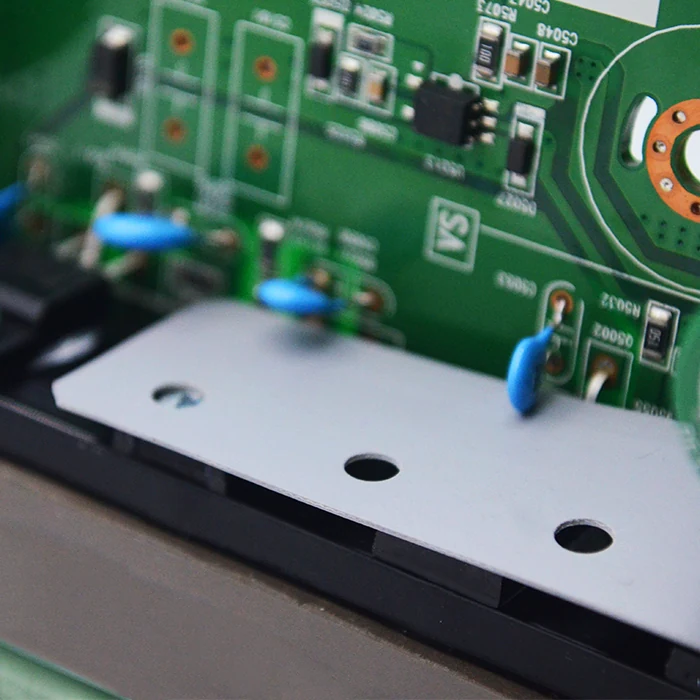

TIS®800 系列產品是建構於玻璃纖維增強矽膠基材上的高效能導熱絕緣片。絕緣矽膠基底中填充有陶瓷填料，為電源供應器、馬達控制器及功率半導體應用提供可靠的介電絕緣性與導熱性。TIS800-11-03（黃色，0.305 mm）型號為此系列具代表性的產品之一。
產品特色
TIS800 — 產品特性
高導熱係數與高介電強度
低熱阻抗與高電壓絕緣
抗撕裂與抗穿刺
典型應用
此等級產品的應用範圍
此等級產品的典型應用目標包括：汽車電池與電源供應器、功率半導體、影音組件、馬達控制器。
| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 顏色 | 黃色 | 目測 |
| 結構 | 陶瓷填充矽膠彈性體 / 玻璃纖維 | — |
| 厚度範圍 | 0.012" (0.305 mm) | ASTM D374 |
| 密度 (g/cm³) | 2.4 | ASTM D297 |
| 抗拉強度 | 1.5 MPa | ASTM D412 |
| 建議操作溫度 | -60 to 180 °C | — |
| 崩潰電壓 (V/mm) | 5000 | ASTM D149 |
| 介電常數 @1000Hz | 5.0 | ASTM D150 |
| 體積電阻率 (Ω·cm) | >1×10¹² | ASTM D257 |
| 導熱係數 (W/m·K) | 1.1 | ASTM D5470 / ISO 22007-2.2 |
| 熱阻抗 @30 psi | 0.61 °C·in²/W | ASTM D5470 |
| 防火等級 | V-0 | UL94 (E331100) |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TIS800 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱 Z 軸導熱係數為 1.1 W/m·K。您實際測量的值會因壓力、間隙和固定裝置而異——請以技術文件為參考標準。
Ziitek 是否可以提供 TIS800 的模切加工或客製化厚度？
是的——請發送 DXF/DWG 外形圖和堆疊高度。Ziitek 經常為導熱絕緣材料零件進行加工；公差取決於厚度和幾何形狀。
TIS800 的文件在哪裡？
當技術文件可供下載時，請從此頁面下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明文件名稱，以便應用工程部門進行匹配。
TIS800 是否符合 RoHS 規範？
Ziitek 的所有導熱介面材料 (TIM) 系列產品都以符合 RoHS 的配方為目標。稽核時請引用合規性說明部分，如果您需要其他區域的物質清單，也請告知我們。
