電源供應器導熱材料怎麼選？三個界面決定散熱

把一支導熱係數 3 W/m·K 的矽脂換成 6 W/m·K，量到的元件溫度卻幾乎沒動。這是電源設計裡很常見的一種失望。原因通常不在材料選錯，而在那段界面的熱阻根本不是瓶頸：真正卡住熱流的是變壓器出不來的體熱源、是 MOSFET 與散熱片之間多墊的那一片絕緣、是散熱片鎖上機殼卻隔著 1.5 mm 的空氣。換材料改的是三個變數裡的一個（導熱係數），而膜厚與面積往往由你的機構與組裝決定，後兩者常常才是主導項。

這篇文章處理的是電源供應器的界面層：熱從哪一顆元件出發、經過哪幾個界面、每一段該用什麼形態的導熱材料、要不要過絕緣、螺絲要鎖多緊。材料的材料層選型（六類材料各自的特性與適用帶）在前一篇 導熱材料選型決策樹 裡已經拆過，本文不重複，只處理「貼在哪一段、怎麼貼」。這個題目屬於高功率電子散熱材料應用的一支。

為什麼「換更高導熱係數的材料」通常沒用：先把熱路徑拆成三段

電源裡的熱只有一條出路：從產生它的地方，一路傳到環境空氣。這條路上每一段都有自己的熱阻，而它們是串聯的：總熱阻是各段相加，溫升等於損耗功率乘上總熱阻。於是一個很違反直覺的結論：改善貢獻最大的永遠是熱阻最大的那一段，不管那一段用的是不是導熱材料。

熱阻的算式是「厚度 ÷（導熱係數 × 面積）」。界面材料的導熱係數確實低：導熱矽脂大約 1 到 5 W/m·K，比起鋁的兩百多、銅的近四百（皆為 25 °C 量級）低了兩個數量級。但它的厚度也低兩個數量級：一片 0.05 mm 的矽脂，熱阻可能和 5 mm 厚的鋁散熱片本體差不多。所以「界面材料是散熱瓶頸」這個印象，只有在膜厚失控或接觸面積太小時才成立。

一段離線式開關電源（SMPS）的熱路徑，可以拆成下面三段加一個收尾：

在電源裡，界面一與界面二這兩段最常被做壞，而且做壞的方式不同：界面一是壓力很大但面積很小、還可能多一層絕緣；界面二是面積很大但壓力很低、間隙由公差決定。用同一支材料打發兩者，通常代表其中一段沒有被認真算過。而隨著功率密度往上走，同樣的機構空間要塞進更多損耗，界面這幾段能容忍的熱阻餘裕也跟著變小。

本文談的是「界面」——把熱從一個固體導到另一個固體。均溫元件（熱管、均熱板）解決的是把熱在平面攤開的問題，屬於另一層設計；石墨與碳纖維墊片的高導向性（X-Y 面遠高於 Z 向）也是同一個邏輯，在電源裡通常留給局部熱點攤平，不是本文的主角。

同一條熱路徑上，界面一（元件到散熱片）與界面二（散熱片到機殼）的變數完全不同，不能用同一套判準。

界面一：MOSFET 與二極體到散熱片——先決定「要不要絕緣」

功率元件這一段的第一個決策不是選材料，而是這片散熱片能不能帶電。TO-220、TO-247 這類封裝的金屬背板（tab）與汲極同電位，也就是說：只要你把元件鎖上金屬散熱片，散熱片就會帶上切換節點的電壓。這個決策會直接決定界面要堆幾層，以及那一段熱阻的天花板在哪裡。

三種常見設計的取捨如下：

絕緣墊片方案是實務上最常見、也最容易被低估的一段。它不是「多一片塑膠」，而是一整套隔離系統：墊片本身要同時滿足導熱與耐壓（站內導熱絕緣材料的耐壓範圍落在 1500 至 6000 VAC 之間，實際數值依型號與厚度而定），螺絲還要配絕緣襯套與墊圈；否則螺絲會直接把帶電背板短路到散熱片上，把整片絕緣白做。而且多一層材料就多兩個接觸面，每個接觸面都得靠膜厚與壓力壓實。

還有一段幾乎沒人寫進文獻的界面：焊點。晶粒到金屬背板之間的焊料或燒結層，本身就是熱路徑的第一段界面，它的空洞率（void）直接決定元件內部到外殼的熱阻。這一段在選材料時改不動，但它在判斷「元件規格書上的熱阻能不能信」時很重要，因為規格書通常給的是理想焊接條件下的值。

功率模組（IGBT 模組、整流橋模組）走的是同一套邏輯，只是面積更大、底板更厚，通常用「底板 → 絕緣片 → 矽脂 → 散熱片」的堆疊，壓力靠彈簧或均勻鎖附。這裡有一類材料值得特別提一句：液態金屬的導熱係數很高（站內系列為 35 W/m·K 等級），但它是導電的，在電源裡一旦遷移就可能造成短路，因此本文不建議把它列入電源的界面候選。

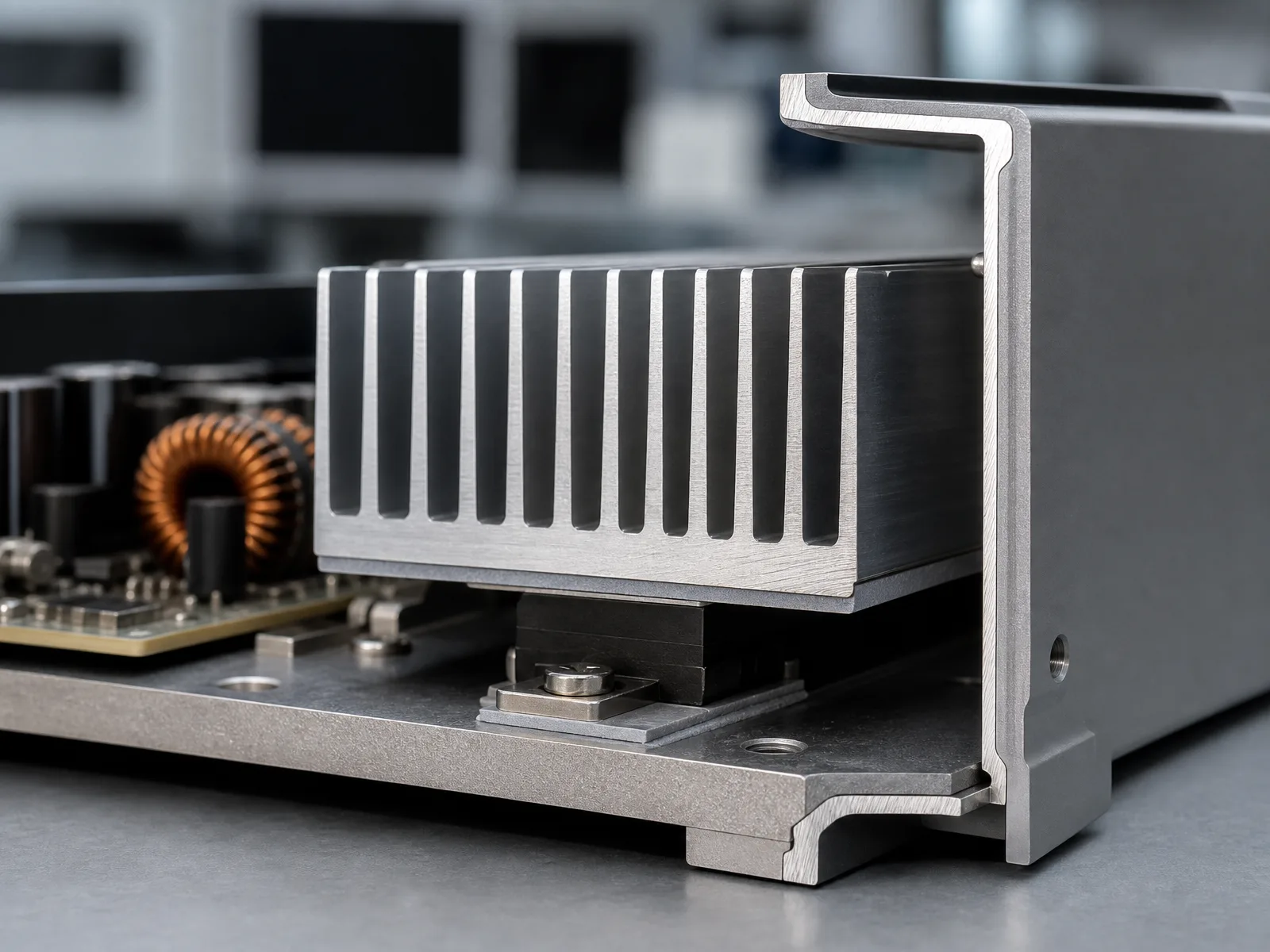

面積變大後，絕緣片與底板的平整度開始主導熱阻——壓力夠但接觸不均，等於只用了部分面積。

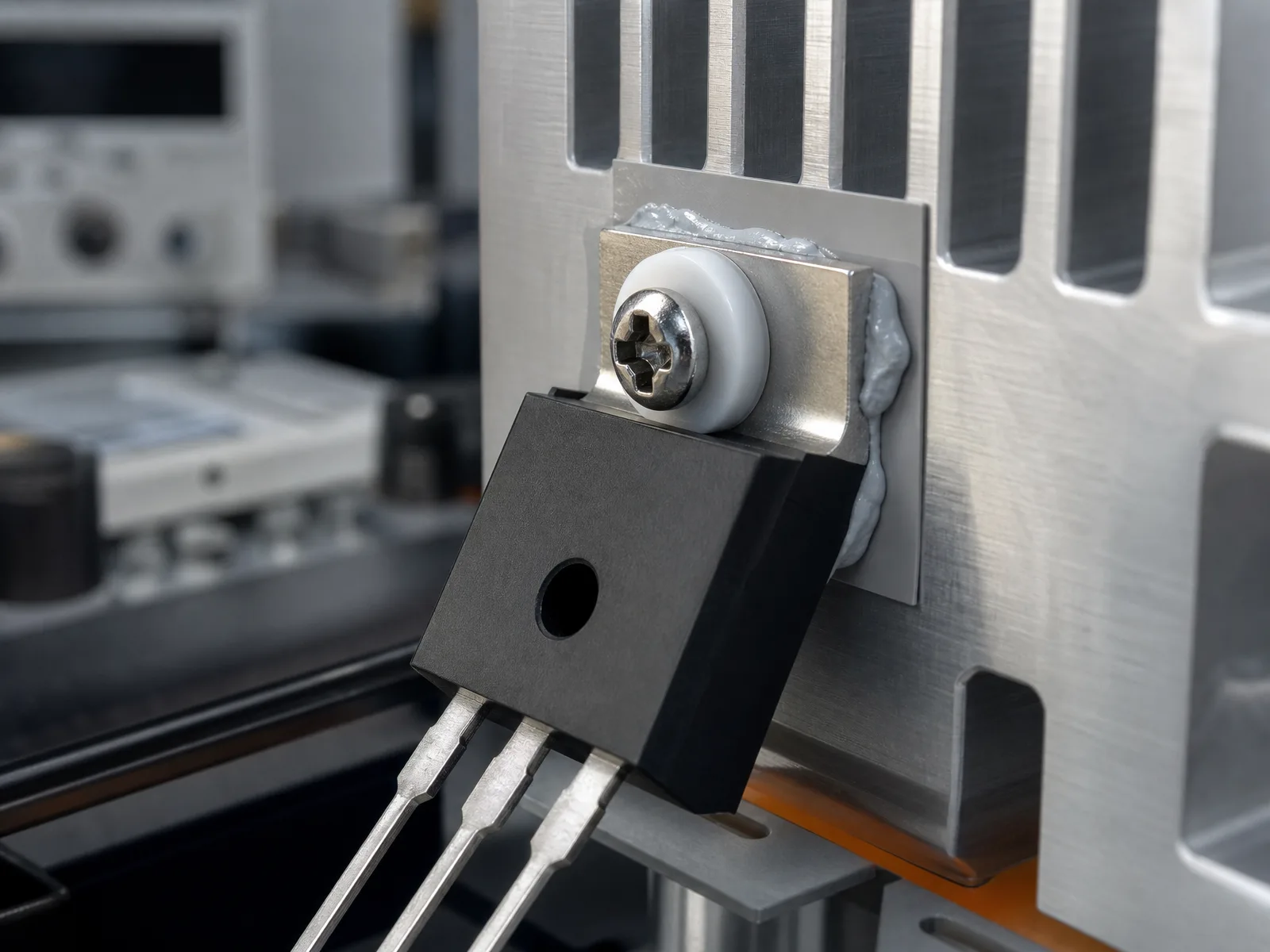

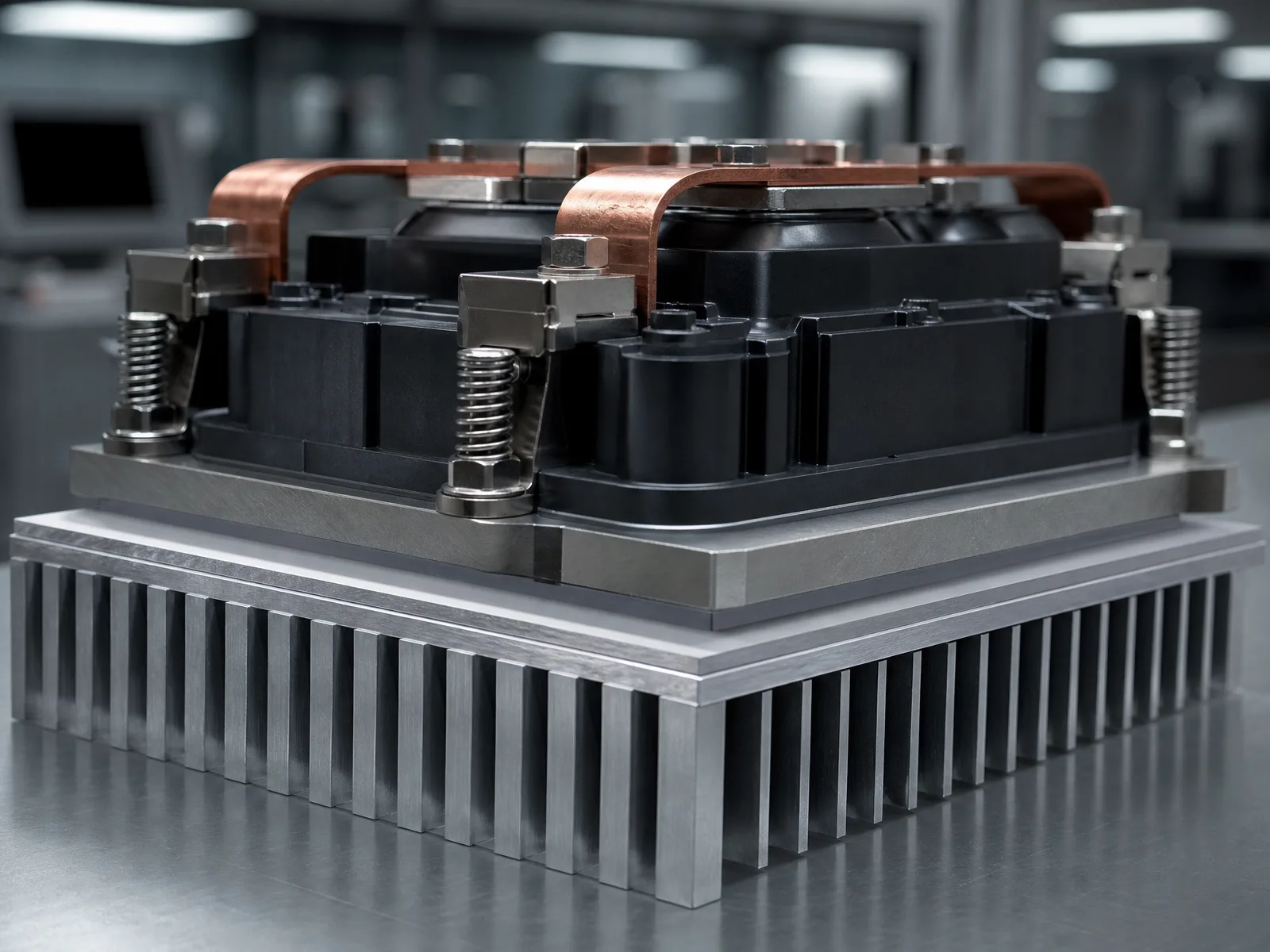

絕緣墊片方案多出來的不只是一片材料，而是兩個接觸界面與一組絕緣緊固件。

界面二：變壓器與電感——熱源是「體」，平面材料救不了

如果說 MOSFET 的熱是從一個面出來，變壓器的熱就是從一整個體積裡出來。損耗發生在兩個地方：繞組的銅損（電流的電阻加熱）與磁芯的鐵損（磁滯與渦流）。兩者都埋在繞組層與磁芯內部，離外表面有好幾層絕緣膠帶與線圈的距離。在這種幾何下，貼一片 0.2 mm 的導熱墊片在變壓器底面，能改善的比例非常有限——熱根本還沒走到那個面。

變壓器的界面設計要換一個問法：不是「接口墊什麼」，而是「用什麼介質把熱從繞組與磁芯導到外殼」。 實務上主要有兩條路：

• 灌封或局部導熱灌膠。 用導熱灌封膠把繞組與磁芯之間的間隙、以及變壓器與外殼之間的空間填滿，熱才有連續的固體路徑。這一步的真正參數有兩個：導熱係數（站內矽膠灌封膠系列落在 0.6 至 3.5 W/m·K）與流動性。灌不滿就等於沒灌：高黏度配方在窄縫與線圈底部流不到位，留下的氣泡（空氣只有約 0.026 W/m·K）會把填料拉上來的導熱係數吃掉一大截。大間隙、形狀不規則、又不想加壓的場合，導熱凝膠會比灌封膠更容易填滿。
• 磁芯與散熱結構的貼合。 如果機構允許把磁芯（或夾持磁芯的金屬夾件）直接鎖在散熱片或金屬外殼上，就能把一部分熱從磁芯表面導走。這條路需要平整的貼合面與足夠的壓力，通常還要在磁芯與夾件之間補一層薄的導熱介面。

有一個常見誤用：把灌封膠當結構膠用。灌封膠的職能是導熱、絕緣與防潮，固化後的機械強度不足以單獨承受振動與熱膨脹，固定仍要靠夾件、支架或機構。另外，變壓器的繞組溫升上限由絕緣系統決定，選材料前應該先確認你的絕緣等級與容許溫升，再回頭算需要把哪一段熱阻壓到多少；順序反過來，很容易買到一支導熱係數漂亮、卻因為黏度太高而填不進你那個線圈間隙的材料。

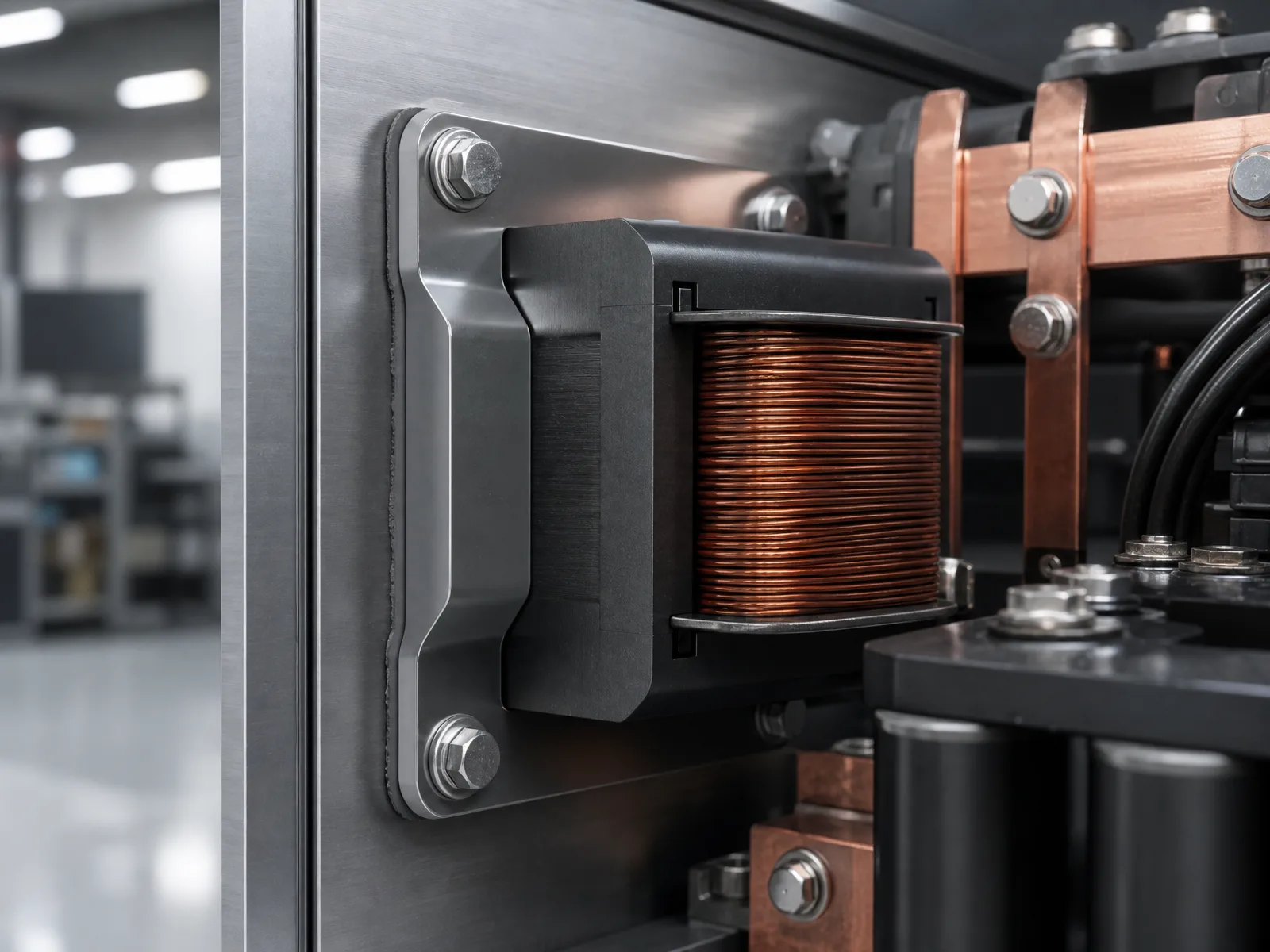

磁芯表面若能以夾件直接貼合機殼，就多出一條不經過灌封膠的熱路徑。

在交換式電源（SMPS）的架構下，損耗會被集中到少數幾顆元件上：變壓器、開關元件、輸出整流。這也是為什麼電源的散熱設計不能只看功率元件的功耗——變壓器往往才是那個讓外殼溫度降不下來的元件。

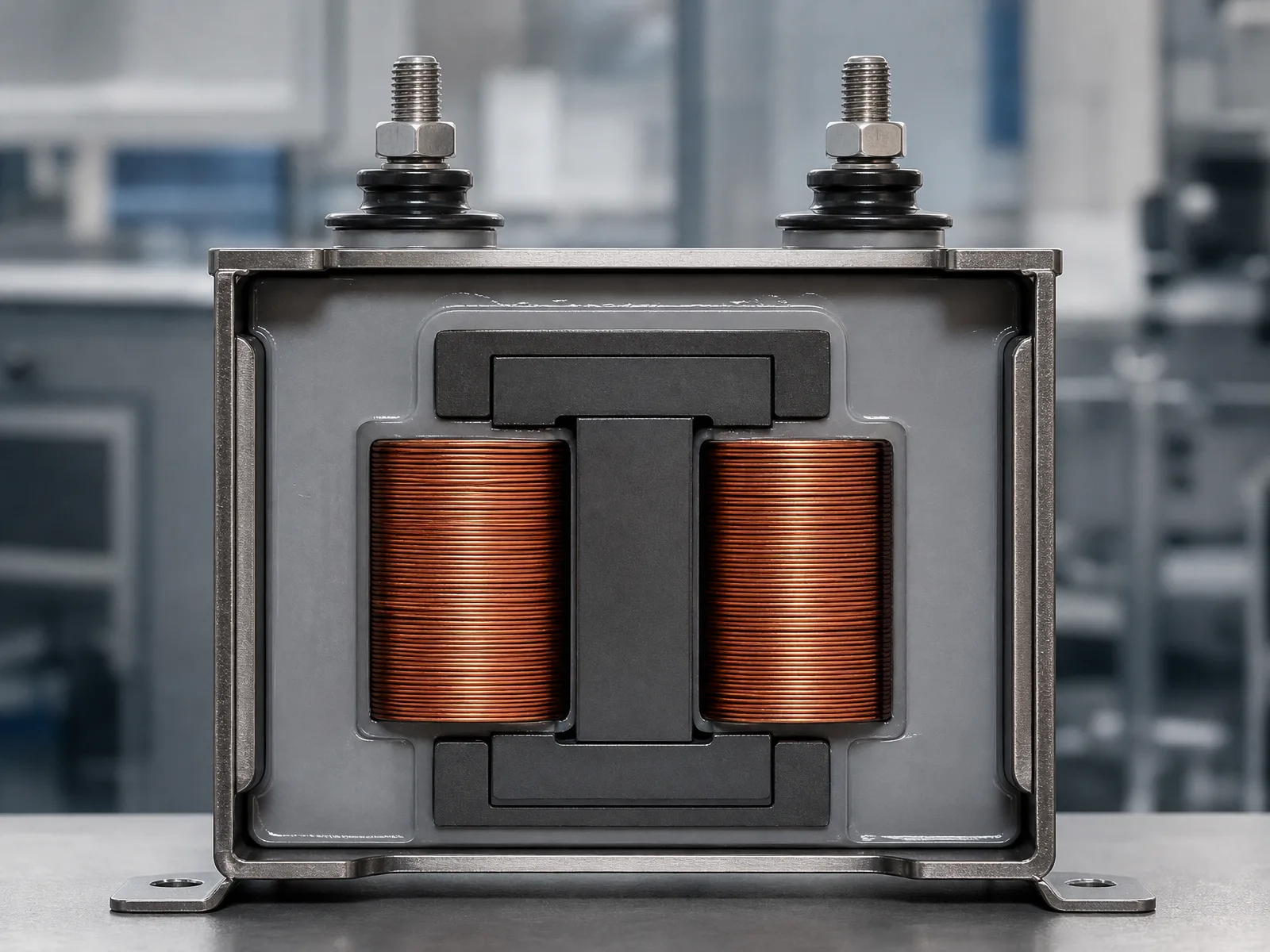

變壓器的熱要經過繞組、磁芯、灌封膠、外殼四段才出得去——平面界面材料在這條路徑上只佔很小的一段。

界面三：散熱片到機殼——大間隙、低壓力，墊片還是凝膠？

散熱片與機殼之間是兩個剛體在對接，間隙由機構公差決定，常見落在 0.5 至 3 mm，壓力則低且分布不均。這一段的材料選擇邏輯和界面一完全不同：這裡需要的不是最低的體熱阻，而是能在低壓力下把間隙吃掉的可壓縮性。

一個實務判準：先看間隙由誰決定。 如果間隙是設計值（機加件、平整面）且能被精確控制，薄界面材料（矽脂、相變化材料）就能發揮；如果間隙是公差疊加出來的、或者組裝時根本量不到，就應該選「厚度先吃掉公差」的墊片，或選能自流平的凝膠。硬要用薄界面材料去打大間隙，得到的是一段 1 mm 的空氣，而不是一段 1 mm 的導熱介質。凝膠的優勢正在這裡：它在尚未固化時會自己流進間隙的形狀，固化後才成為穩定的導熱層。

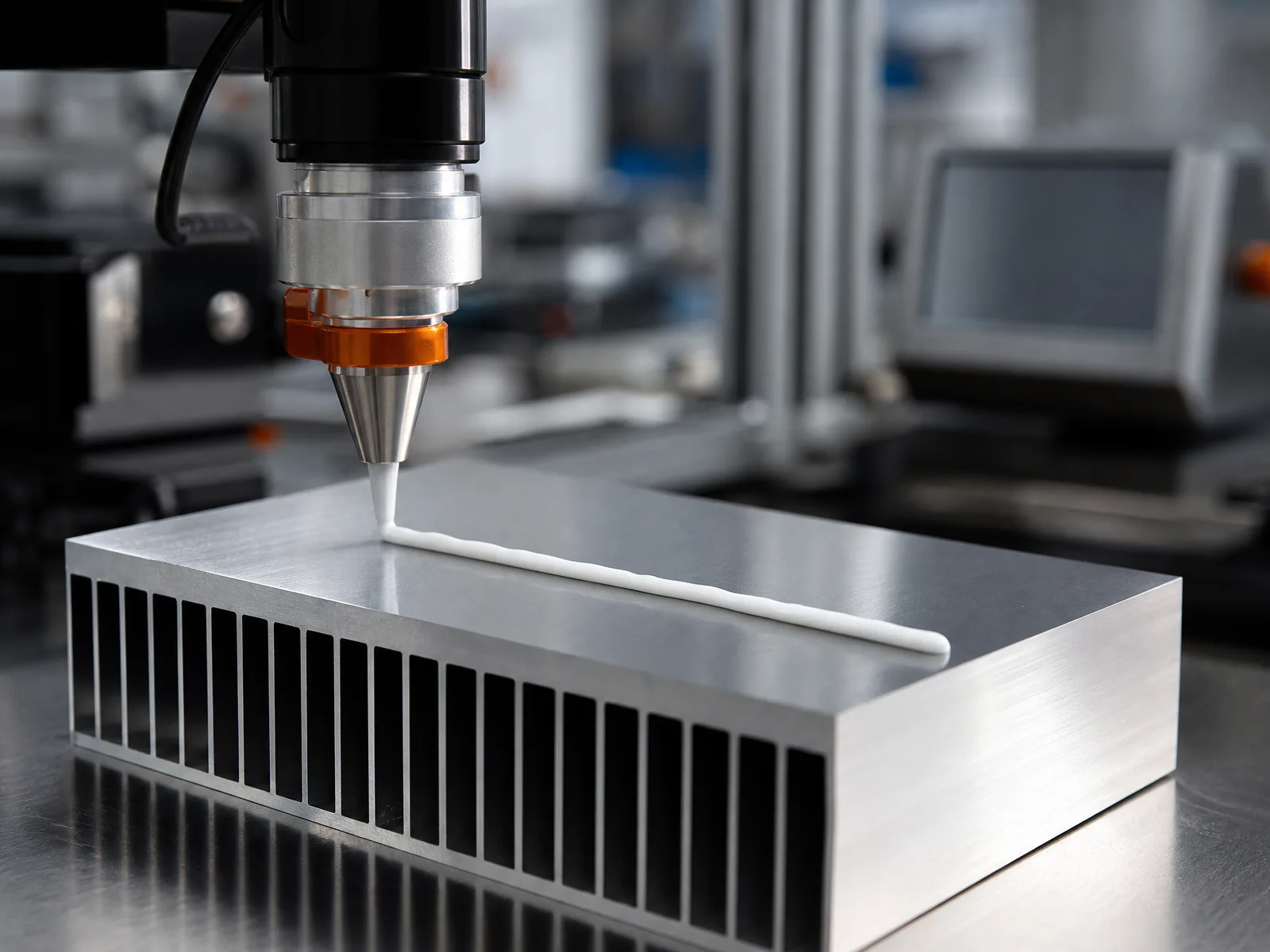

凝膠以點膠方式成形，靠自身的流動填滿不規則間隙，適合間隙不確定又不想加壓的界面。

散熱片這一側還有一個常被忽略的環節：散熱片本身的熱阻不是零。 底座到鰭片的擴散（spreading）會讓有效面積小於幾何面積，特別是熱源集中在小區域、而散熱片底座很大時。這也是均熱板與熱管在電源裡的位置：它們不解決界面問題，但會改變「散熱片底座這一段」的熱阻。

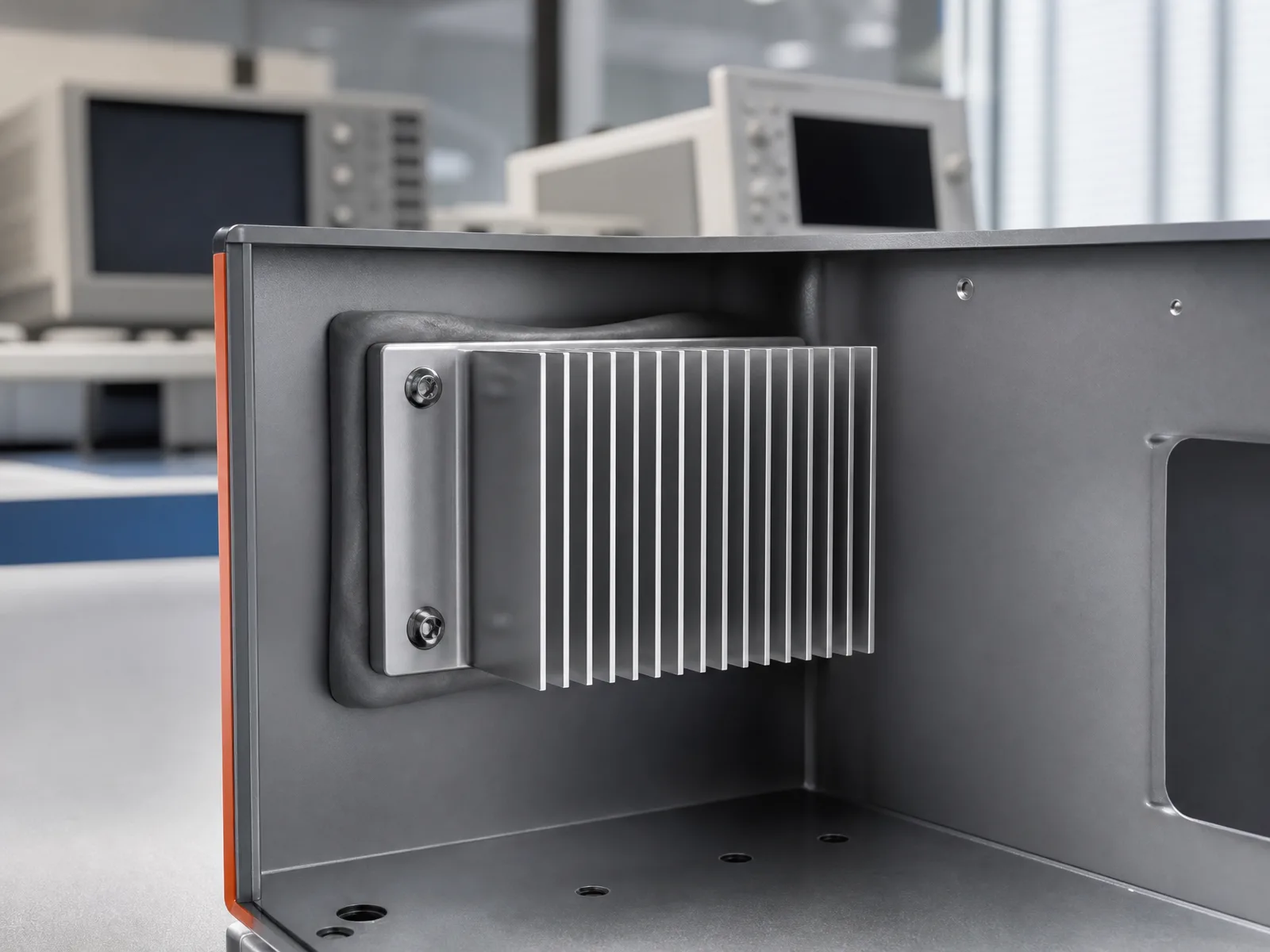

界面二的間隙由機構公差決定，壓力低且不均；墊片的壓縮量才是這一段的關鍵參數。

膜厚（BLT）與夾持壓力：這兩個變數比導熱係數更能決定結果

回頭看那個算式：熱阻 = 厚度 ÷（導熱係數 × 面積）。三個變數裡，導熱係數是供應商給的，厚度與面積是你自己決定的，而後兩者常常被當成常數。實際上膜厚（bond line thickness，BLT）是一個製程結果，不是材料規格。

一個具體的量感：假設接觸面積 1 cm²，一支導熱係數 3 W/m·K 的矽脂若壓到 0.1 mm 厚，這一段的熱阻大約是 0.33 K/W；壓到 0.05 mm，就變成約 0.17 K/W。同一支材料，只把 BLT 減半，這一整段的熱阻就砍半。 把導熱係數從 3 換成 6，效果完全相同——但換材料要錢、要重新驗證，把螺絲鎖緊一點不用。

BLT 由四件事疊出來：接觸面的粗糙度、兩面的平整度（翹曲）、材料本身的厚度或壓縮量、以及施加的壓力。所以選擇壓力時，要在兩個方向同時想：

• 壓力不足：界面材料沒有被壓實，實際 BLT 遠大於名目值，等效熱阻高。導熱墊片尤其如此：沒有達到建議壓縮量，它的導熱係數就只存在於型錄上。
• 壓力過大：陶瓷電容、磁芯、塑封體與焊點都受不了集中應力。用螺絲直接鎖功率元件時，壓力集中在螺絲孔附近，且會隨熱循環逐步鬆弛；彈簧夾或均勻鎖附通常能同時兼顧壓力與一致性。這也是相變化材料在薄界面被採用的原因之一：常溫固態便於搬運與重工，工作溫度軟化後才貼合，泵出（pump-out）的風險也較低。

因此，比導熱係數更有意義的比較基礎，是一組帶條件的熱阻數據。穩態熱流法是這件事的通用做法（例如 ASTM D5470 系列，將試片夾在金屬塊之間、控制夾持壓力並量測實際膜厚），它量到的不是「材料的導熱係數」，而是「這個壓力、這個厚度下的熱阻」。向供應商索取數據時，至少要一起要到三件事：測試壓力、實際膜厚、樣品面積。少了這三項，一份標著 5 W/m·K 的規格書沒有辦法和另一份比——因為你比的是三個座標，只是另外兩個沒被寫出來。

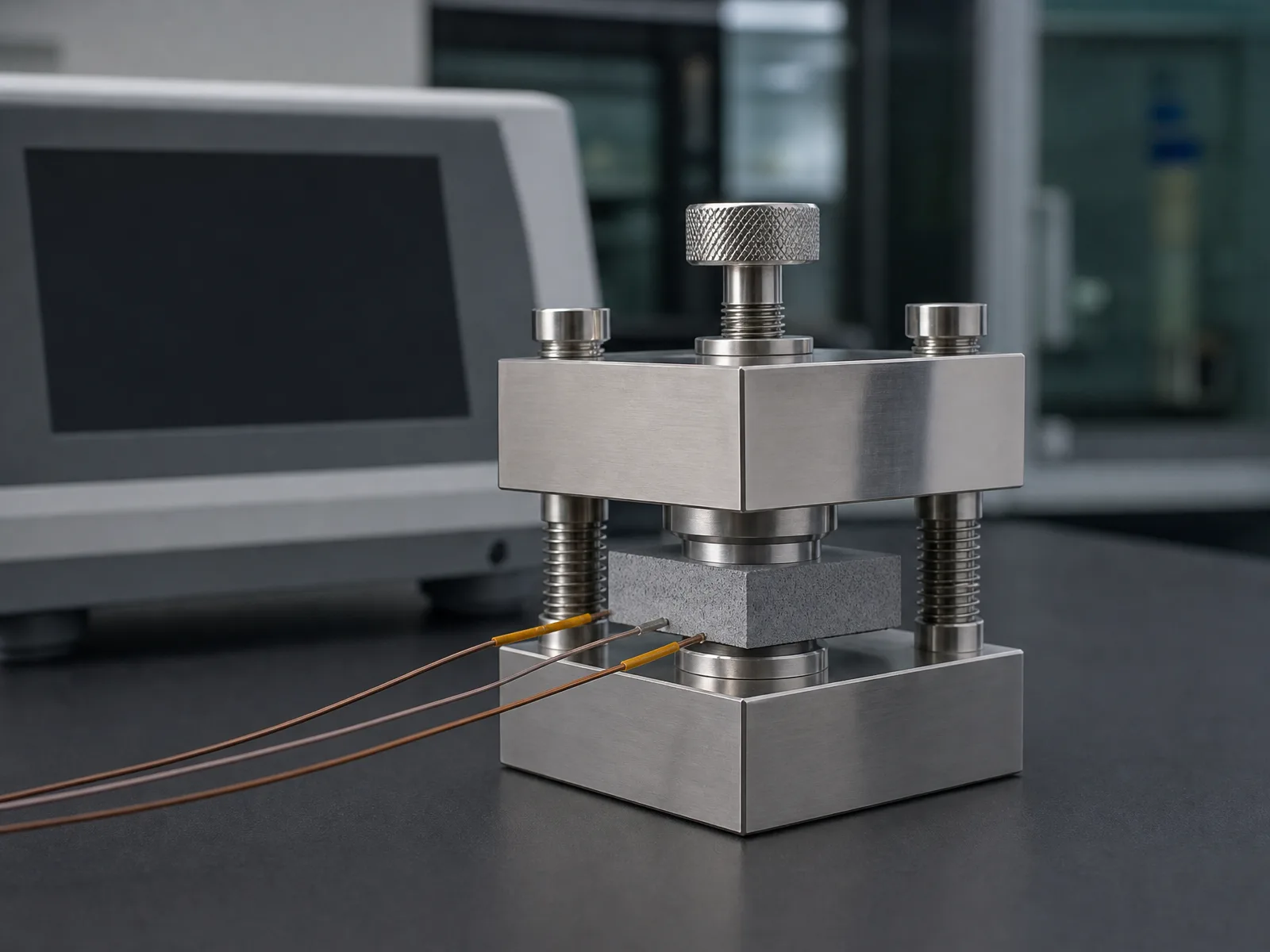

熱阻數據要和壓力、膜厚、面積一起看；單獨一個導熱係數無法比較，因為另外兩個座標沒有被寫出來。

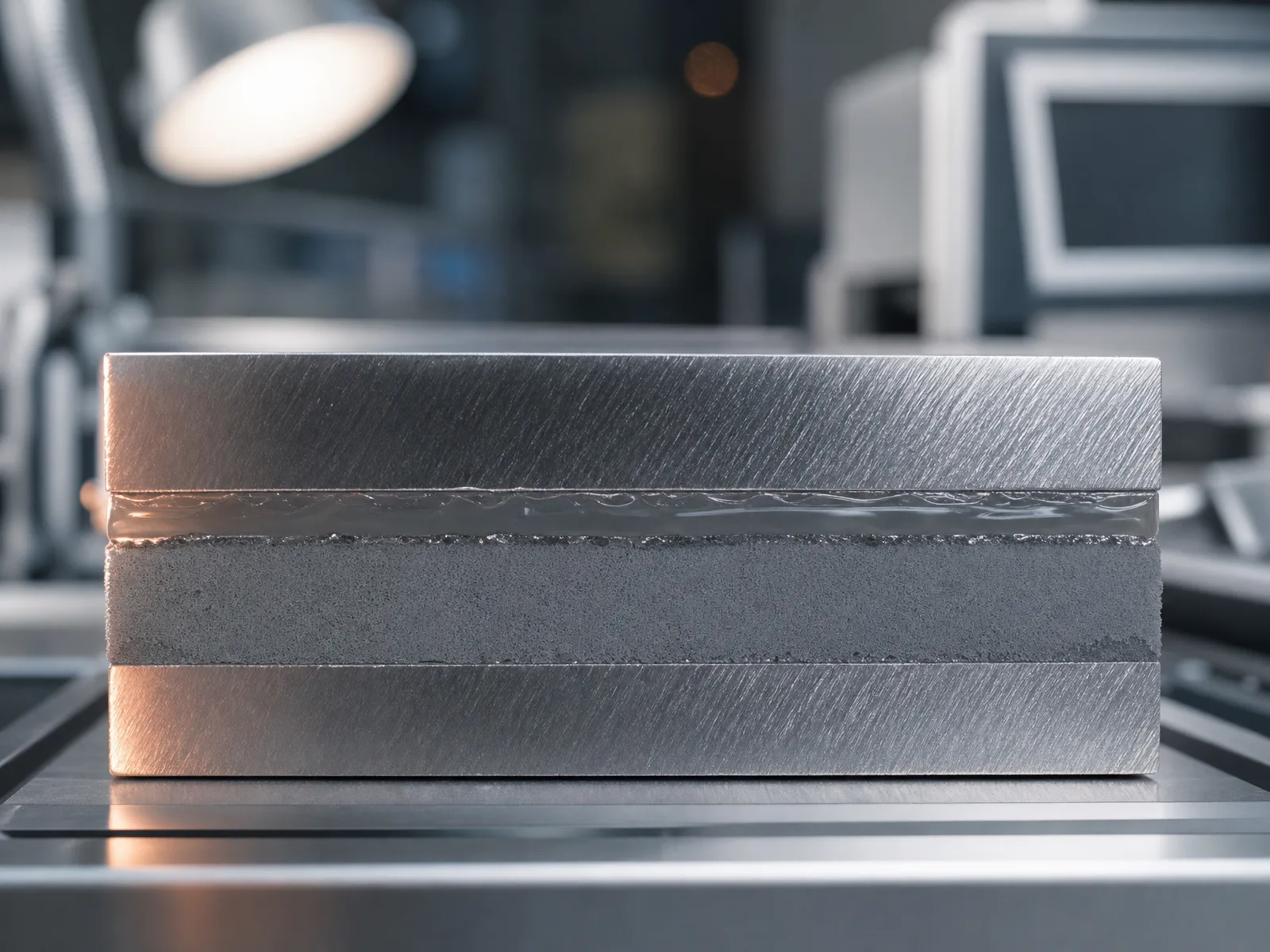

同一組材料在不同壓力下的膜厚差別，在剖面上就是這幾層的厚薄變化——它決定整段熱阻。

外殼與輻射：別忘了熱路徑的最後一段

熱走到機殼之後還沒結束，最後一段是機殼到環境。這一段有兩個常被漏掉的因素：

對流方式。 自然對流的機殼需要開孔與煙囪效應，開孔位置與內部擋板會決定空氣走不走得過散熱片。防水、防塵或灌封的電源沒有開孔，整個外殼就是唯一散熱面，這類設計對前面三段界面的敏感度更高，因為熱沒有第二條路可走。

表面發射率。 外殼除了對流，也靠輻射散熱，而輻射能力取決於發射率——拋光金屬的發射率很低，表面處理、塗裝或陽極氧化則會大幅改變它。這解釋了一個現場常識：散熱片的表面處理不只是為了防腐。銅與鋁的導熱能力極強，但兩者在拋光狀態下的發射率都很低，所以「導熱好」與「散得出去」在最後這一段是兩件事。

材料層面還有一個常被安規要求牽動的選擇：塑膠件與絕緣部件的阻燃等級。UL 94 這類可燃性測試會把材料分成 V-0、V-1、V-2 等檔次，電源內部件通常要求較嚴的等級；這會反過來限制你能用哪些材料，也會影響材料的導熱上限（填料比例高的配方在阻燃與機構性質上要另外驗證）。選材料時，阻燃等級應該和導熱、耐壓一起看，而不是等到送安規才回頭補。

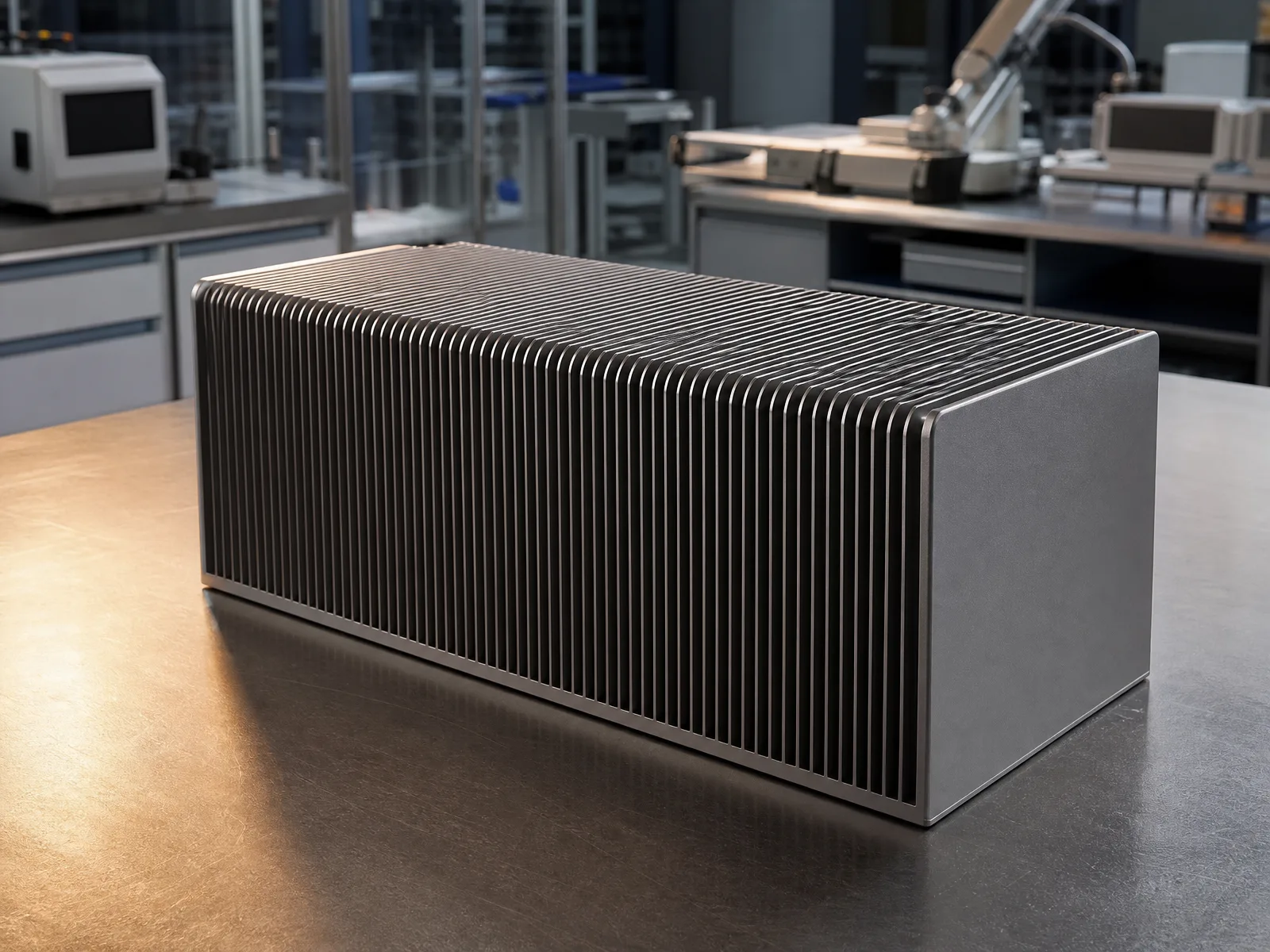

無開孔的密閉電源，外殼就是熱路徑的終點；表面處理會同時改變它的發射率。

一張表看完：三個界面 × 材料 × 絕緣 × 壓力

把這張表變成你設計評審時的檢查清單，順序照下面走：

1. 列出所有發熱元件，包含變壓器與電感，不只功率半導體。
2. 對每一顆標出它的熱源是「面」還是「體」。是體熱源，平面材料就不是它的解。
3. 標出每個界面的絕緣需求：散熱片會不會帶電？螺絲會不會短路？
4. 量出（或估出）每個界面的間隙範圍，並確認壓力上限與下限。
5. 決定界面材料的形態（薄界面 vs 可壓縮 vs 灌封），再在該形態裡挑導熱係數。
6. 向供應商索取帶壓力的熱阻數據，而不是只有導熱係數的規格書。

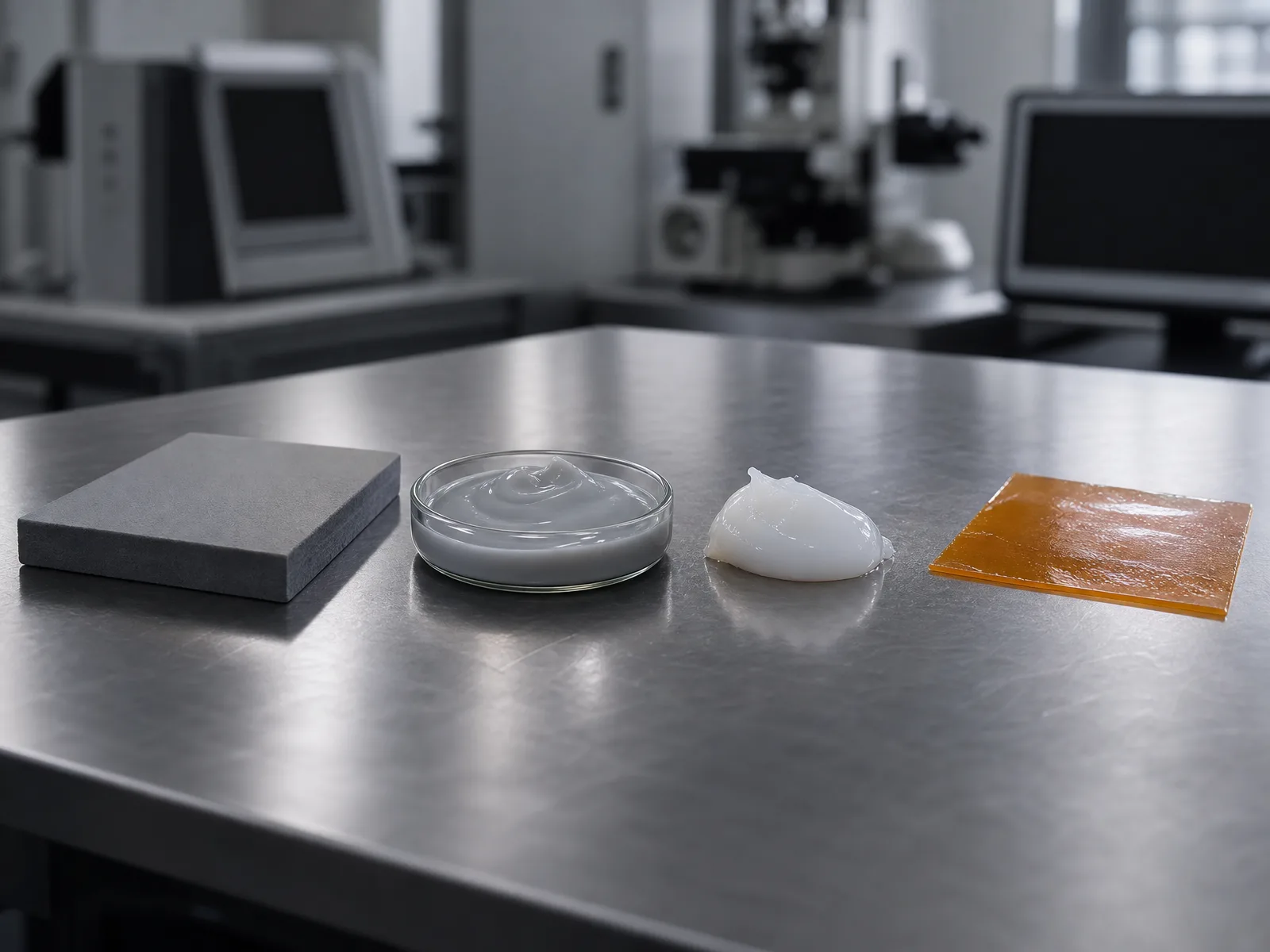

先選形態、再選導熱係數：四種形態填的是不同性質的間隙，型錄上的 k 值不能跨形態比。

常見問題

導熱材料有哪些種類？

從界面設計的角度，真正需要分的是形態而不是型號：薄界面型（導熱矽脂、相變化材料）、可壓縮填隙型（導熱矽膠墊片）、可流動填隙型（導熱凝膠）、以及把整個元件包起來的灌封型。同一個導熱係數放在不同形態裡，能填的間隙與需要的壓力完全不同，這也是為什麼不能只用 k 值排順序。逐類的特性對照（六類主流材料的規格與適用帶）在導熱材料選型決策樹那篇已經拆過，本文不重複。

電源供應器很燙，應該從哪裡下手？

先量溫升最大的那一點落在哪一顆元件上，再判斷那顆元件的熱源是面還是體。如果最燙的是變壓器，換界面材料幾乎沒用，要先解決「熱出不到外殼」；如果最燙的是開關元件，通常先看絕緣墊片與膜厚（BLT），而不是先換更高導熱係數的矽脂。順序錯了，錢會花在貢獻最小的那一段。

什麼材質導熱最快？

以材料本體而言，金屬遠勝一切：銅約 400 W/m·K、鋁約 200 W/m·K 等級，而導熱界面材料普遍在 1 到 10 W/m·K 之間。但這個問題對界面設計的意義有限：界面上你比的是熱阻（厚度 ÷ 導熱係數 ÷ 面積），而界面材料的厚度小兩個數量級，所以「導熱最快的材料」通常不是決定你溫升的那一段。

散熱片一定要加絕緣墊片嗎？

取決於散熱片的電位。金屬背板與汲極同電位的元件鎖上金屬散熱片後，散熱片就帶電；如果那個散熱片會被手指、其他電路或外殼碰到，就需要隔離。用全塑封元件可以省掉墊片，代價是封裝本體熱阻較高；選擇直接鎖附則必須在整機層面解決隔離與防護。

熱導管是什麼材質做的？

熱管通常是一支密封的金屬管（常見為銅），內壁有毛細結構、內部工作流體在蒸發與冷凝之間循環搬運熱量；它靠相變化而非純傳導運作。均熱板是同一原理的平面版本。兩者改變的是「把熱攤平並搬運」的效率，和界面材料填的是不同層次的問題。

下一步：拿你的三個界面去要一組有條件的數據

電源散熱的介面設計，收斂下來其實只有三句話：變壓器先解決「熱出不出得來」，功率元件先解決「要不要絕緣」，散熱片到機殼先解決「低壓下吃不吃得掉間隙」。 三段各自的材料形態定下來之後，導熱係數才是最後一個可以比較的數字；順序反過來，很容易陷入「換了更貴的料、溫度沒動」的循環。

如果你手上已經有具體的三段界面（間隙範圍、組裝壓力、耐壓要求、絕緣等級），可以把這些條件帶上，與 Ziitek 工程團隊討論你的介面設計——我們會依你的壓力與膜厚條件，協助把三段界面的材料形態與數據收斂成可驗證的一組規格。
