TCP100-01PP 導熱塑膠
- 介電崩潰電壓
- >10000 VAC
- 介電常數, 1MHz
- 3.1
- 阻燃性
- V-0 等級
- 比重 (g/cm³)
- 1.55
- 導熱係數…
- 0.8
- 體積電阻率 (Ω·m)
- 7.0 × 10¹²
產品總覽
TCP100-01PP — 產品總覽

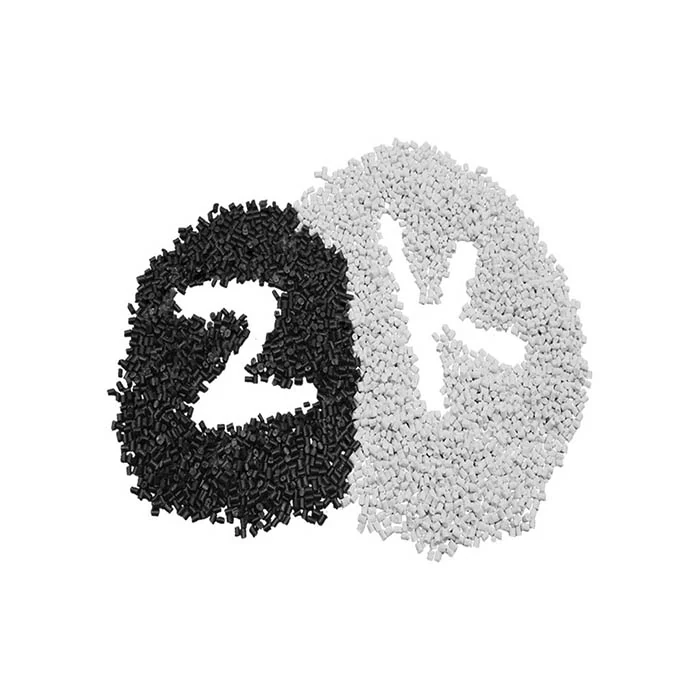

TCP™100-01PP 是一款導熱工程塑膠，專為需要高導熱性的外殼設計而開發，與同等鋁製裝置相比，可減輕超過 30% 的重量。
產品特色
TCP100-01PP — 產品特性
良好的導熱性
相較於一般工程塑膠，具備優異的導熱性
重量比一般鋁製外殼輕 30%
在射出成型中具備絕佳的可塑性
典型應用
此等級產品的應用領域

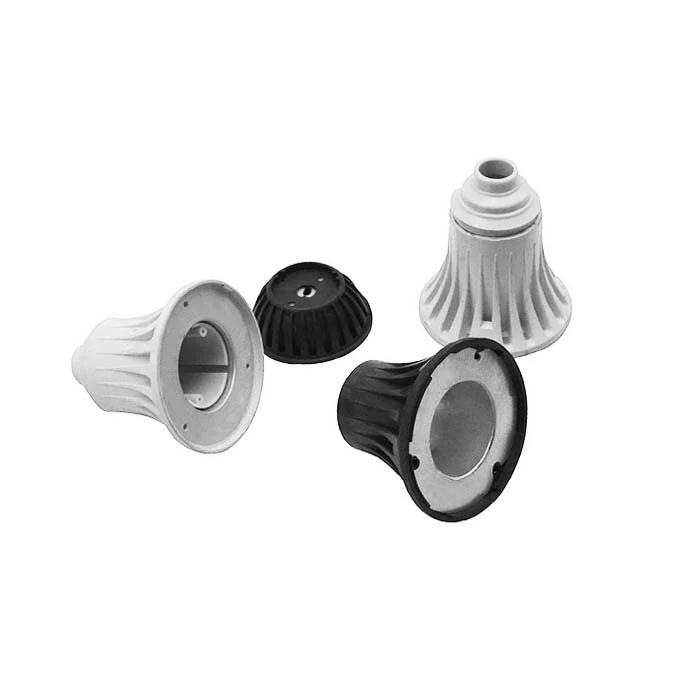

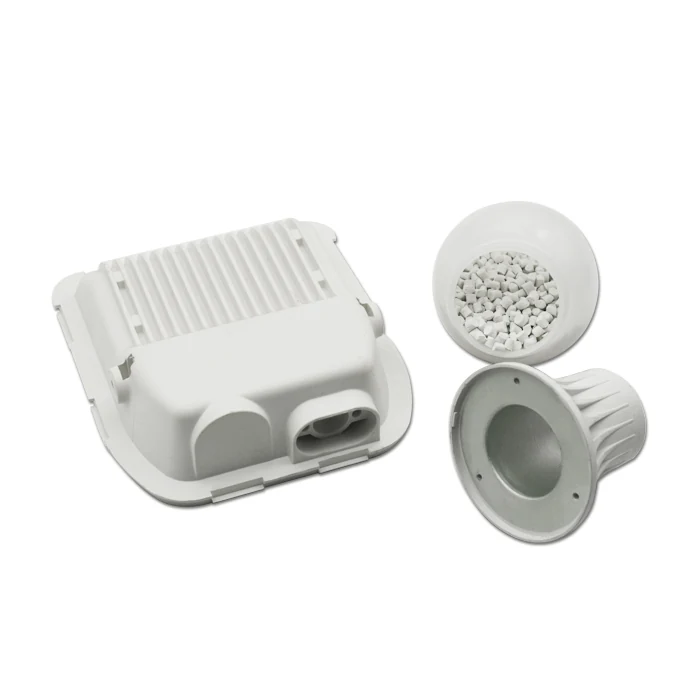

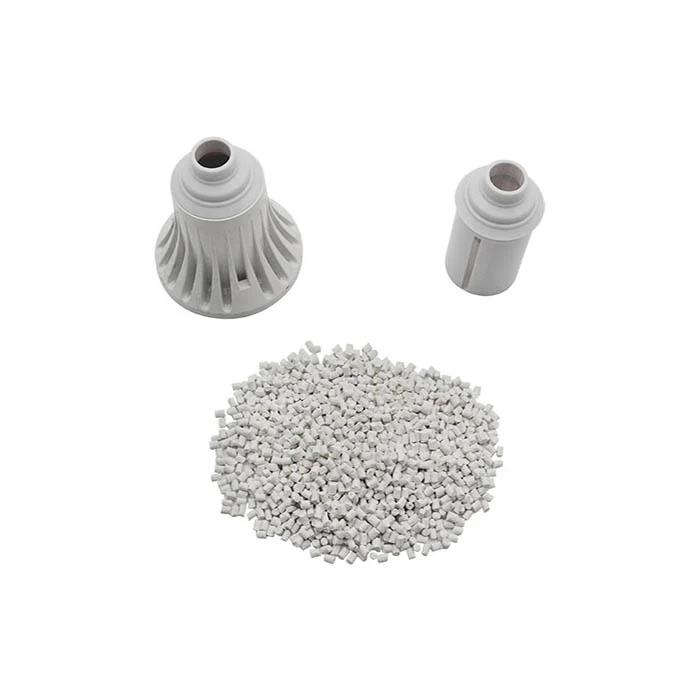

此等級產品的典型應用目標包括：TCP™100-01PP 可用於 LCD/LED 電視中的 LED 背光模組 (BLU) 散熱外殼，以及 MR16 等 LED 照明燈具。亦可取代傳統的鋁製散熱器。
技術規格
TCP100-01PP — 規格書
以下數值轉錄自官方規格書(PDF: TCP100-01PP-TDS_EN_REV01.3.pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 物理性質 | ||
| 顏色 | 白色 | 目測 |
| 熔融指數 | 14.73 g/10min | ASTM D1238 |
| 比重 (g/cm³) | 1.55 | ASTM D792 |
| 收縮率 | 1.3 % | ASTM D955 |
| 機械性質 | ||
| 拉伸強度 | 9.92 MPa | ASTM D638 |
| 彎曲強度 | 38 MPa | ASTM D790 |
| 彎曲模量 | 3900 MPa | ASTM D790 |
| 衝擊強度, 缺口 | 8.9 kJ/m² | GB/T 1483-2008 |
| 電氣性質 | ||
| 絕緣破壞電壓 | >10000 VAC | ASTM D149 |
| 介電常數, 1MHz | 3.1 | ASTM D150 |
| 體積電阻率 (Ω·m) | 7.0 × 10¹² | ASTM D257 |
| 熱性質 | ||
| 熱變形溫度 | 130 °C | ASTM D648 |
| 平面導熱係數 (W/m·K) | 0.8 | ASTM E1461 |
| 阻燃性 | V-0 等級 | 最小厚度 1.0mm |
| 射出成型參數 | ||
| 料管溫度 — 一段 | 180–220°C | — |
| 料管溫度 — 二段 | 190–230°C | — |
| 料管溫度 — 三段 | 180–220°C | — |
| 噴嘴溫度 | 200–230°C | — |
| 熔膠溫度 | 200–240°C | — |
| 烘料溫度 | 80–90°C 2H | — |
| 模具溫度 | 依機台噸數而定 °C | — |
| 射出壓力 | 依機台噸數而定 Bar | — |
| 射出速度 | 中等速度 mm/s | — |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TCP100-01PP 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱 Z 軸 (垂直) 導熱係數為 0.8 W/m·K。您實際測量的值會因壓力、間隙和固定裝置而異——請以技術文件為準。
Ziitek 能否提供 TCP100-01PP 的模切品或客製化厚度？
是的——請寄送 DXF/DWG 外框圖和堆疊高度。導熱塑膠零件在 Ziitek 是常規加工的項目；公差取決於厚度和幾何形狀。
TCP100-01PP 的技術文件在哪裡？
當此頁面提供技術文件時，即可下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明檔案名稱，以便應用工程部門進行匹配。
TCP100-01PP 是否符合 RoHS 標準？
Ziitek 的所有導熱介面材料 (TIM) 產品線都致力於採用符合 RoHS 的配方。在稽核時，請引用合規性區塊的資訊，如果您需要其他區域的物質清單，也請告知我們。
