導熱塑膠

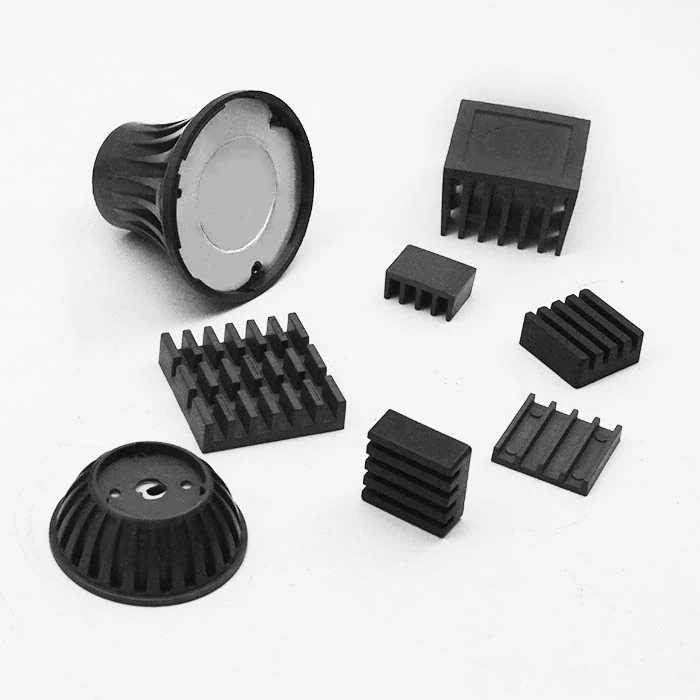

TCP 是一種工程熱塑性複合材料（PP、PA、PBT 或 PPS 樹脂），其中添加了 30 – 70 % 重量比的陶瓷或金屬氧化物填料，從而在塑膠本體中提供了連續的導熱路徑。其導熱率通常為 0.7 – 5 W/m·K——比鋁（約 200 W/m·K）低了幾個數量級，但足以滿足許多中低功率的散熱應用。其優勢在於射出成型：複雜的形狀（散熱鰭片、中空通道、卡扣、一體式安裝結構），若用鋁來加工會非常昂貴，但用導熱塑膠可以一體成型，並且內建介電絕緣性（無需陽極處理）。

對於注重成本的消費性零件——如 LED 燈具外殼、低功率電源供應器——且工作溫度保持在 100 °C 以下的應用，請選擇 TCP100（PP 基材）。對於工作溫度在 100 – 150 °C 範圍內的工業和汽車零件，請選擇 TCP200（PA / PBT 基材）；其中 TCP200-50-02A 在型錄中提供最高的導熱率 λ，達到 5.0 W/m·K。當您需要 200 °C+ 的持續工作溫度、耐燃油/機油性或需暴露於化學品環境時，請選擇 TCP300PS（PPS 基材）——其導熱率 λ 較低（約 0.9 W/m·K），但這種樹脂能在 PA 和 PP 失效的環境中保持穩定。

有時可以——這取決於功耗和可用的氣流。根據經驗法則：在對流氣流中，功耗低於 10 W 的零件通常可以從鋁轉換為 TCP200，並獲得相當的表面溫度；而功耗高於 50 W 的零件通常仍需要鋁，除非有強制氣流或更大的表面積可供利用。熱設計的工作是計算對流熱阻 Rth = 1 / (h·A)，並檢查通過 TCP 壁的體傳導熱阻 Rth 相對於對流項是否很小。如果您分享幾何圖形，工程部門可以用您的 CAD 檔案進行簡單的有限元素分析 (FEA)。

可以——所有等級的 TCP 都具有電絕緣性，其體積電阻率 ≥ 10¹² Ω·cm，介電強度為 15 – 30 kV/mm。TCP 外殼可同時散熱並在帶電元件和使用者之間提供介電絕緣——當金屬散熱器兼作機殼時，無需再進行陽極氧化處理。對於連續電壓高於 1 kV 的高壓應用，請查閱各等級的規格書；某些等級在薄壁情況下性能會降低。

TCP200 和 TCP300PS 等級在 1.5 mm 或更厚的情況下通常可達到 UL 94 V-0 等級——請查閱各等級的規格書確認。TCP100 (PP 基材) 在沒有大量阻燃劑的情況下較難達到 V-0 等級；如果您的應用有 UL 黃卡要求，請確認具體的 TCP100 等級。對於最終產品的 UL 認證，成型後的零件通常需要以實際壁厚重新測試，工程部門可以透過 Ziitek 的合作實驗室安排。

TCP 等級的材料可在標準射出成型機上成型，無需專門設備。建議的料管溫度和模具溫度因樹脂而異 (TCP100/PP 為 200 – 230 °C，TCP200/PA 為 270 – 290 °C，TCP300PS/PPS 為 320 – 340 °C)。模具收縮率通常為 0.3 – 0.7 %——與填充工程塑膠相當。金屬氧化物填充複合物對工具的磨損略高於未填充等級；對於大批量生產的模具，建議模具鋼硬度 ≥ HRC 50。
