TCP100-07-06A 導熱塑膠
- 介電崩潰電壓…
- >5.5
- 介電常數, 1MHz
- 4.5
- 阻燃性
- V-0 等級
- 比重 (g/cm³)
- 1.5
- 導熱係數…
- 0.7
- 體積電阻率 (Ω·m)
- 8.0 × 10¹²
產品總覽
TCP100-07-06A — 產品總覽

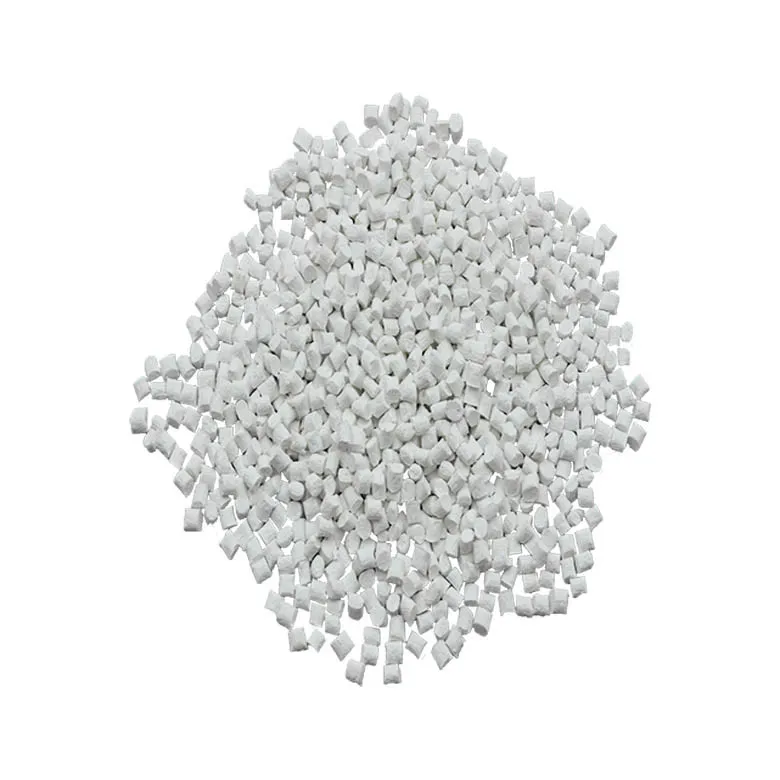

TCP™100-07-06A 是一款導熱工程塑膠，專為需要高導熱性的外殼設計而開發，與同等鋁製裝置相比，可減輕超過 30% 的重量。
產品特色
TCP100-07-06A — 產品特性
良好的導熱性
相較於一般工程塑膠，具備優異的導熱性
重量比一般鋁製外殼輕 30%
在射出成型中具備絕佳的可塑性
生產良率遠高於一般鋁壓鑄
在設計外殼等終端產品時具備極佳的靈活性。
典型應用
此等級產品的應用領域

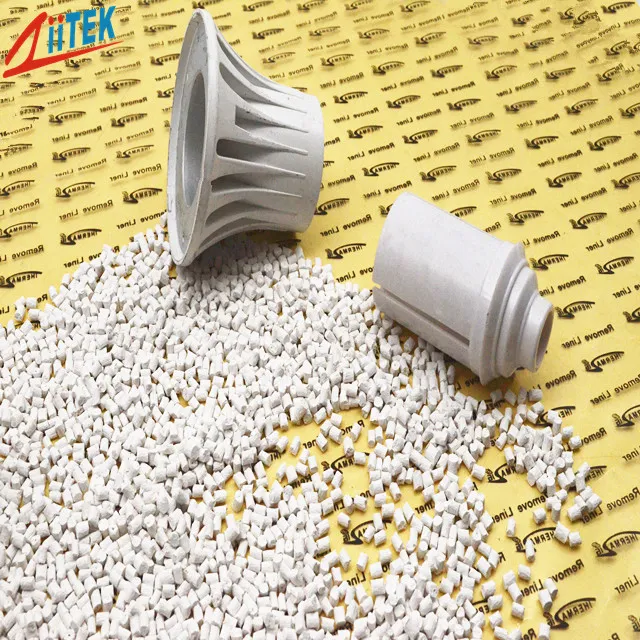

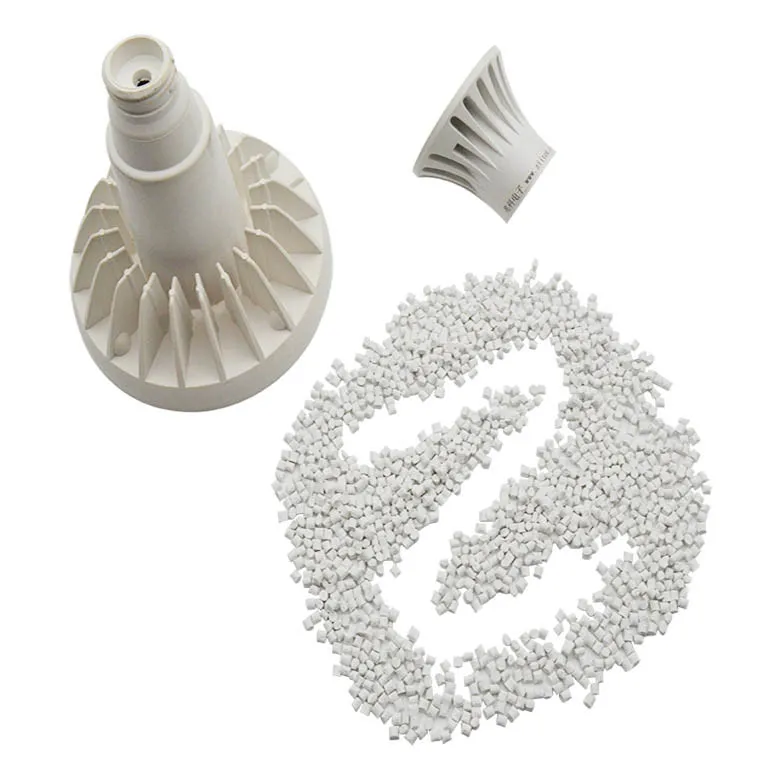

此等級產品的典型應用目標包括：TCP™100-07-06A 可用於 LCD/LED 電視中的 LED 背光模組 (BLU) 散熱外殼，以及 MR16 等 LED 照明燈具。亦可取代傳統的鋁製散熱器。
| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 物理性質 | ||
| 材料 | 尼龍 | — |
| 顏色 | 白色 | 目測 |
| 熔融指數 | 80 g/10min | ASTM D1238 |
| 比重 (g/cm³) | 1.5 | ASTM D792 |
| 收縮率 | 0.2-0.5 % | ASTM D955 |
| 機械性質 | ||
| 抗拉強度 | 39.55 MPa | ASTM D638 |
| 彎曲強度 | 45.5 MPa | ASTM D790 |
| 彎曲模量 | 9500 MPa | ASTM D638 |
| 衝擊強度 (有缺口) | 5.3 kJ/m² | ASTM D256 |
| 電氣性質 | ||
| 絕緣破壞電壓 (KV/mm) | >5.5 | ASTM D149 |
| 介電常數, 1MHz | 4.5 | ASTM D150 |
| 體積電阻率 (Ω·m) | 8.0 × 10¹² | ASTM D257 |
| 熱性質 | ||
| 熱變形溫度 | 180 °C | ASTM D648 |
| 垂直導熱係數 (W/m·K) | 0.7 | ASTM D5470 |
| 阻燃性 | V-0 等級 | 最小厚度 1.0mm |
| 射出成型參數 | ||
| 料管溫度 — 一段 | 240-260°C | — |
| 料管溫度 — 二段 | 260-275°C | — |
| 料管溫度 — 三段 | 260-275°C | — |
| 噴嘴溫度 | 250-280°C | — |
| 熔膠溫度 | 250-280°C | — |
| 烘料溫度 | 90-100°C 4H | — |
| 模具溫度 | 80-100°C | — |
| 射出壓力 | 3-9Mpa Bar | — |
| 射出速度 | 高速 mm/s | — |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TCP100-07-06A 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱 Z 軸 (垂直) 導熱係數為 0.7 W/m·K。您實際測量的值會因壓力、間隙和固定裝置而異——請以技術文件為準。
Ziitek 能否提供 TCP100-07-06A 的模切品或客製化厚度？
是的——請寄送 DXF/DWG 外框圖和堆疊高度。導熱塑膠零件在 Ziitek 是常規加工的項目；公差取決於厚度和幾何形狀。
TCP100-07-06A 的技術文件在哪裡？
當此頁面提供技術文件時，即可下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明檔案名稱，以便應用工程部門進行匹配。
TCP100-07-06A 是否符合 RoHS 標準？
Ziitek 的所有導熱介面材料 (TIM) 產品線都致力於採用符合 RoHS 的配方。在稽核時，請引用合規性區塊的資訊，如果您需要其他區域的物質清單，也請告知我們。
