TCP200-18-02A 導熱塑膠
- 密度 (g/cm³)
- 1.45
- 介電崩潰電壓...
- ≥5500
- 介電常數 @1MHz
- 2.5
- 阻燃等級
- V-0
- 導熱係數 (平面...)
- 1.8 W/m·K
- 體積電阻率 (Ω·cm)
- 8.0×10¹²
產品總覽
TCP200-18-02A — 產品總覽

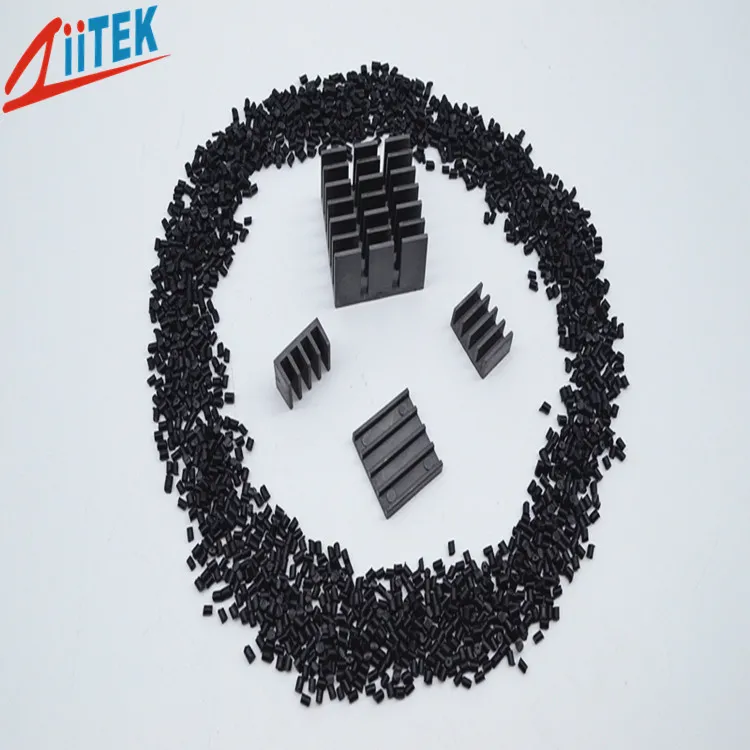

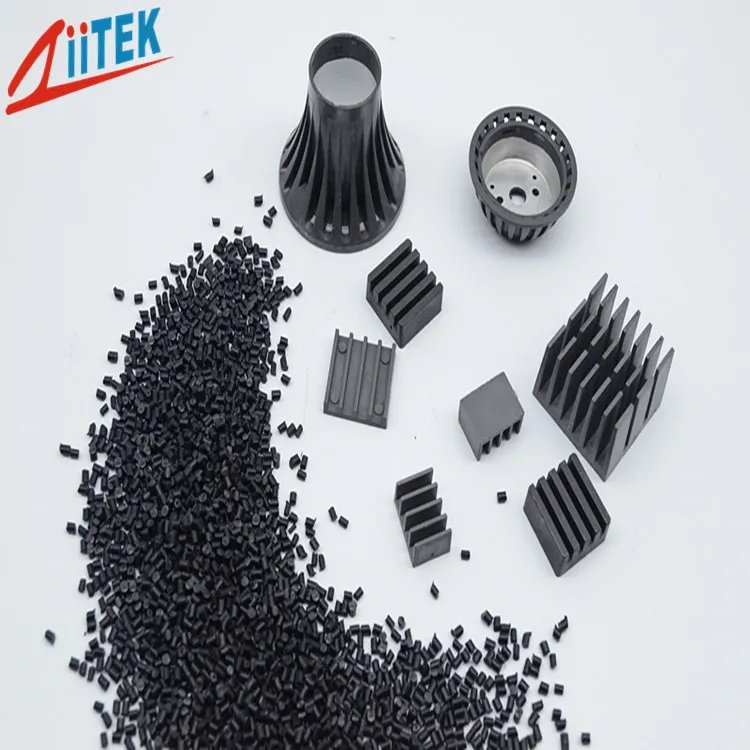

TCP®200-18-02A 是將導熱填料均勻分散於高分子基材中製成，成功將工程塑膠優異的機械性能、加工便利性與主動散熱能力相結合。與普通塑膠相比，它能更有效地傳遞和分散熱量；與金屬相比，它具有輕量化、電氣絕緣、耐腐蝕以及設計靈活度高等優點。
產品特色
TCP200-18-02A — 產品特點
均勻散熱，防止熱點產生，並減少因…造成的零件局部變形
輕量化，比鋁更輕
易於成型加工，無需二次加工
產品設計靈活性高
典型應用
此等級產品的應用領域

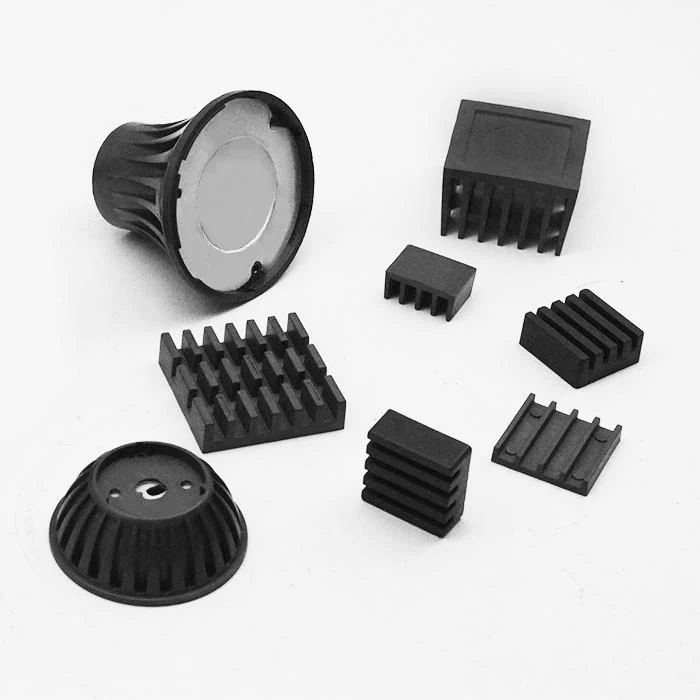

此等級產品的典型應用目標包括：LED 球泡燈與射燈的散熱外殼、光引擎基板、電池管理系統的絕緣支架與外殼、充電設備外殼、馬達驅動器的絕緣支架與感測器外殼、電氣接線盒。
技術規格
TCP200-18-02A — 規格書
以下數值轉錄自官方規格書(PDF: TCP200-18-02A_Data-Sheet.pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 典型特性 (A劑) | ||
| 顏色 | 黑色 | 目測 |
| 結構 | 尼龍 | - |
| 熔融指數 | 150 g/10min | ASTM D1238 |
| 密度 (g/cm³) | 1.45 | ASTM D792 |
| 收縮率 | 0.3~0.5 % | ASTM D955 |
| 抗拉強度 | 55 MPa | ASTM D638 |
| 彎曲強度 | 70 MPa | ASTM D790 |
| 彎曲模量 | 9000 MPa | ASTM D790 |
| IZOD 衝擊強度 (有缺口) | 4.5 KJ/m² | ASTM D256 |
| 絕緣破壞電壓 (V/mm) | ≥5500 | ASTM D149 |
| 介電常數 @1MHz | 2.5 | ASTM D150 |
| 體積電阻率 (Ω·cm) | 8.0×10¹² | ASTM D257 |
| 熱變形溫度 | 180 °C | ASTM D648 |
| 維卡軟化溫度 | 170 °C | ASTM D648 |
| 熱傳導係數 (垂直方向) | 1.8 W/m·K | ASTM D5470 |
| 阻燃等級 | V-0 | UL94 (E331100) |
| 建議射出參數 (A劑) | ||
| 料管溫度 — 一段 | 230-250 °C | — |
| 料管溫度 — 二段 | 245-260 °C | — |
| 料管溫度 — 三段 | 245-260 °C | — |
| 噴嘴溫度 | 240-260 °C | — |
| 熔膠溫度 | 245-260 °C | — |
| 烘料溫度 (4h) | 90-120 °C | — |
| 模具溫度 | 80-100 °C | — |
| 射出壓力 | 依機台噸數而定 Bar | — |
| 射出速度 | 中等速度 mm/s | — |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TCP200-18-02A 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱 Z 軸 (垂直) 導熱係數為 1.8 W/m·K。您實際測量的值會因壓力、間隙和固定裝置而異——請以技術文件為準。
Ziitek 能否提供 TCP200-18-02A 的模切品或客製化厚度？
是的——請寄送 DXF/DWG 外框圖和堆疊高度。導熱塑膠零件在 Ziitek 是常規加工的項目；公差取決於厚度和幾何形狀。
TCP200-18-02A 的技術文件在哪裡？
當此頁面提供技術文件時，即可下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明檔案名稱，以便應用工程部門進行匹配。
TCP200-18-02A 是否符合 RoHS 標準？
Ziitek 的所有導熱介面材料 (TIM) 產品線都致力於採用符合 RoHS 的配方。在稽核時，請引用合規性區塊的資訊，如果您需要其他區域的物質清單，也請告知我們。
