TCP300PS-09-06A1 導熱塑膠
- 介電常數, 1MHz
- 4.5
- 介電強度, 1.0mm
- 10 Kv
- 阻燃性
- V-0 等級
- 比重 (g/cm³)
- 1.6±0.05
- 導熱係數 (平面...)
- 0.9
- 體積電阻率 (Ω·m)
- 9.0×10¹²
產品總覽
TCP300PS-09-06A1 — 產品概覽
TCP™300PS-09-06A1 是一款導熱工程塑膠，專為需要高導熱性的外殼設計所開發。與同等的鋁製裝置相比，可減輕重量超過 30%。
產品特色
TCP300PS-09-06A1 — 產品特性
良好的導熱性
與一般工程塑膠相比，導熱性極佳
重量比一般鋁製外殼輕 30%
射出成型性極佳
生產良率遠高於一般鋁壓鑄
在設計外殼等終端產品時具有極佳的靈活性。
典型應用
此等級產品的應用範圍

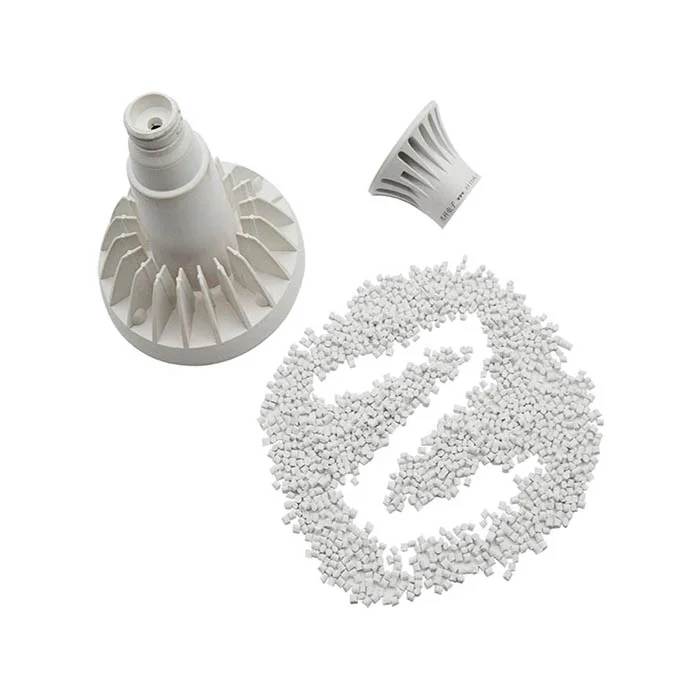

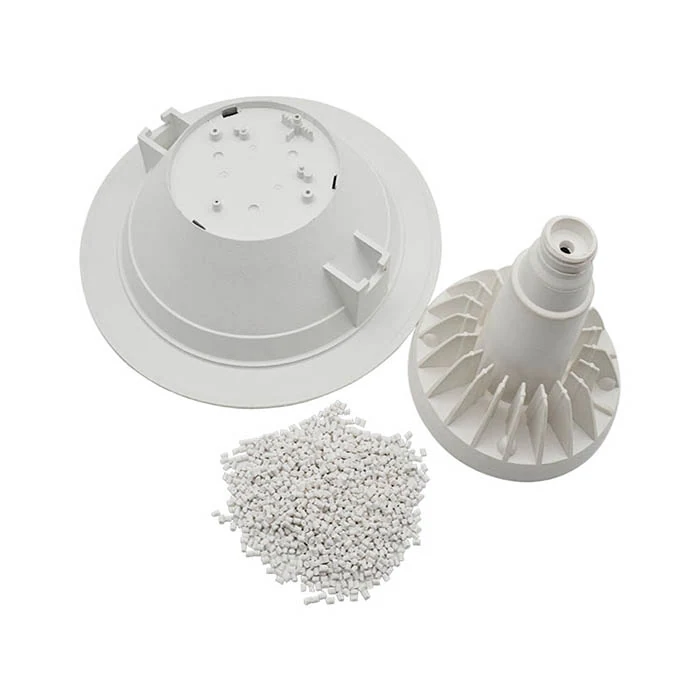

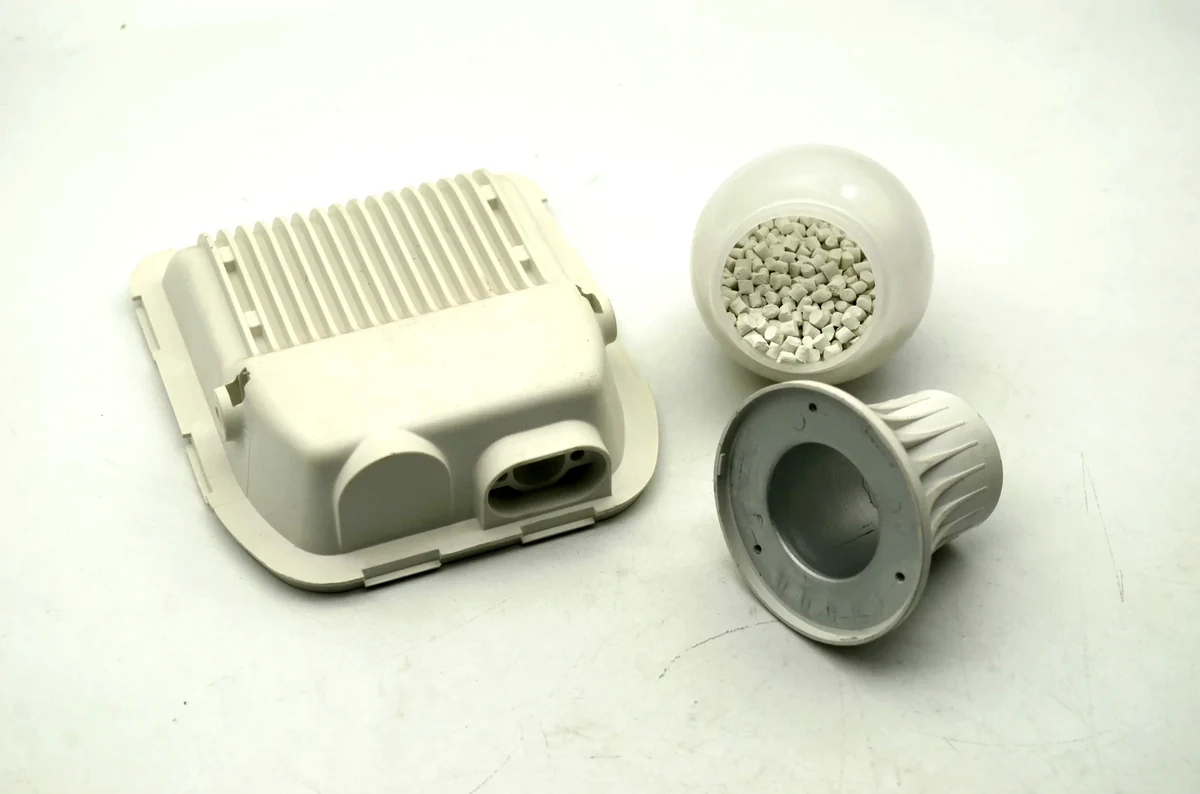

此等級產品的典型應用目標包括：TCP™300PS-09-06A1 可用於 LCD/LED 電視中的 LED 背光模組 (BLU) 散熱外殼，以及 MR16 等 LED 照明燈具。此外，它還能取代一般的鋁製散熱器。
技術規格
TCP300PS-09-06A1 — 規格書
以下數值轉錄自官方規格書(PDF: Spec-of-TCP300PS-09-06A1-.pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 物理性質 | ||
| 材料 | 尼龍/聚苯硫醚 | — |
| 顏色 | 白色 | 目測 |
| 熔融指數 | 100±10 g/10min | ASTM D1238 |
| 比重 (g/cm³) | 1.6±0.05 | ASTM D792 |
| 飽和吸水率 | 2 | ASTM D955 |
| 機械性質 | ||
| 抗拉強度 | 65±5 MPa | ASTM D638 |
| 彎曲強度 | 110±5 MPa | ASTM D790 |
| 彎曲模量 | 5500±300 MPa | ASTM D638 |
| 衝擊強度，有缺口 | 23±3 kJ/m² | ASTM D256 |
| 電氣性質 | ||
| 介電常數，1MHz | 4.5 | ASTM D150 |
| 介電強度，1.0mm | 10 Kv | ASTM D149 |
| 體積電阻率 (Ω·m) | 9.0×10¹² | ASTM D257 |
| 熱性質 | ||
| 熱變形溫度 | 190 °C | ASTM D648 |
| 導熱係數（穿透平面） (W/m·K) | 0.9 | ASTM E1461 |
| 阻燃性 | V-0 等級 | 最小厚度 1.0mm |
| 射出參數 | ||
| 料管溫度 — 第一區 | 250-280°C | — |
| 料管溫度 — 第二區 | 260-290°C | — |
| 料管溫度 — 第三區 | 250-270°C | — |
| 噴嘴溫度 | 270-290°C | — |
| 熔膠溫度 | 270-290°C | — |
| 烘料溫度 | 100-120°C 4H | — |
| 模具溫度 | 依平台噸位 °C | — |
| 射出壓力 | 依平台噸位 Bar | — |
| 射出速度 | 中等速度 mm/s | — |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TCP300PS-09-06A1 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱 Z 軸導熱係數為 0.9 W/m·K。您的測量值會因壓力、間隙和治具而異——請以技術文件為參考標準。
Ziitek 是否可提供 TCP300PS-09-06A1 的模切加工或客製化厚度？
可以——請寄送 DXF/DWG 外形圖和堆疊高度。Ziitek 常規性地為導熱塑膠零件進行加工；公差取決於厚度和幾何形狀。
TCP300PS-09-06A1 的技術文件在哪裡？
技術文件可供下載時，請於此頁面下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明檔案名稱，以便應用工程部門進行匹配。
TCP300PS-09-06A1 是否符合 RoHS 標準？
Ziitek 所有導熱介面材料 (TIM) 系列產品均以符合 RoHS 的配方為目標。稽核時請引用合規性區塊的說明，若您需要其他區域的物質清單，也請告知我們。
