TCP300PS-09-02A 導熱塑膠
- 介電崩潰電壓
- >10000 VAC
- 介電常數, 1MHz
- 4.5
- 阻燃性
- V-0 等級
- 比重 (g/cm³)
- 1.7
- 導熱係數 (平面...)
- 0.9
- 體積電阻率 (Ω·m)
- 7.0 × 10¹²
產品總覽
TCP300PS-09-02A — 產品概覽
TCP™300PS-09-02A 是一款導熱工程塑膠，專為需要高導熱性的外殼設計所開發。與同等的鋁製裝置相比，可減輕重量超過 30%。
產品特色
TCP300PS-09-02A — 產品特性
良好的導熱性
相較於一般工程塑膠，具備優異的導熱性
重量比一般鋁製外殼輕 30%
在射出成型中具備絕佳的可塑性
生產良率遠高於一般鋁壓鑄
在設計外殼等終端產品時具備極佳的靈活性。
典型應用
此等級產品的應用範圍

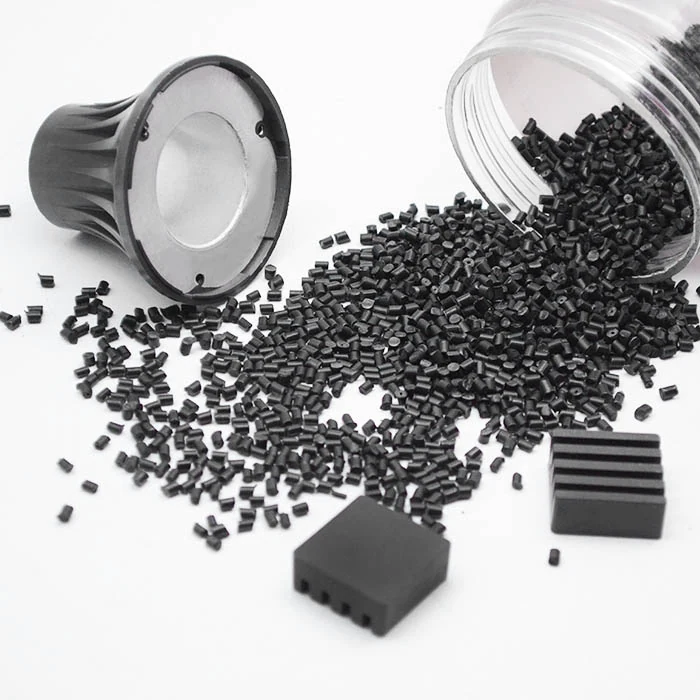

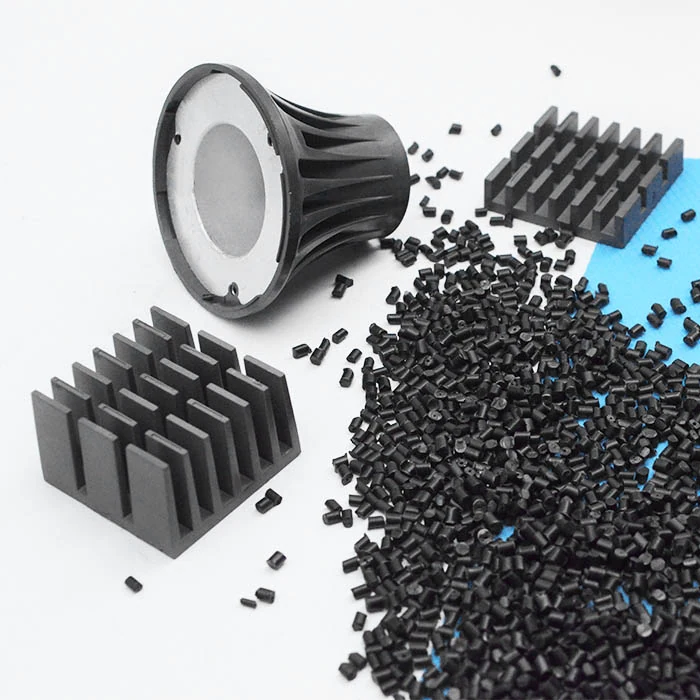

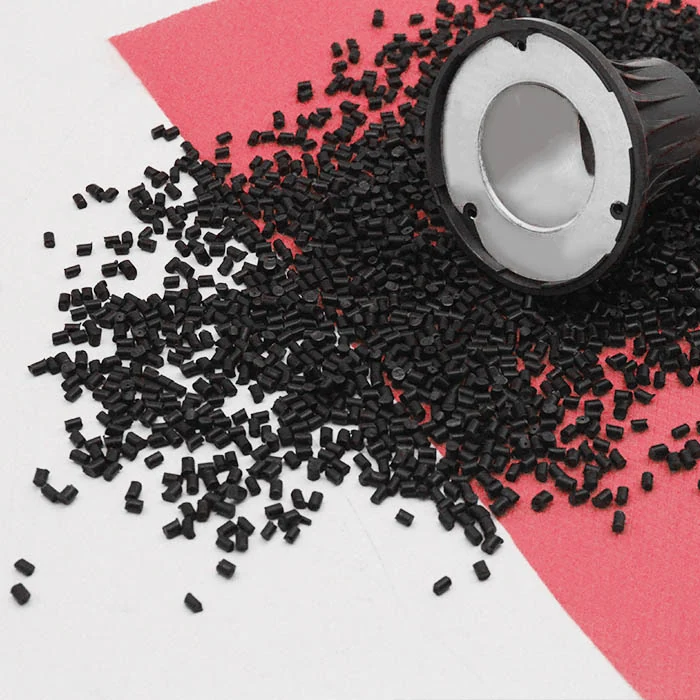

此等級產品的典型應用目標包括：TCP™300PS-09-02A 可用於 LCD/LED 電視中的 LED 背光模組 (BLU) 散熱外殼，以及 MR16 等 LED 照明燈具。此外，它還能取代傳統散熱方案。
技術規格
TCP300PS-09-02A — 規格書
以下數值轉錄自官方規格書(PDF: TCP300PS-09-02A-TDS_EN_REV02.pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 物理性質 | ||
| 材料 | 尼龍 | — |
| 顏色 | 黑色 | 目測 |
| 熔融指數 | 64.85 g/10min | GB/T 3682-2000 |
| 比重 (g/cm³) | 1.7 | GB/T 1033.1-2008 |
| 收縮率 | 0.3~0.6 % | GB/T 17037.4-2003 |
| 機械性質 | ||
| 拉伸強度 | 33.9 MPa | GB/T 1040.2-2006 |
| 彎曲強度 | 41.9 MPa | GB/T 9341-2008 |
| 彎曲模數 | 9500 MPa | GB/T 9341-2008 |
| 夏比缺口衝擊強度 | 40.0 kJ/m² | GB/T 1843-2008 |
| 電氣性質 | ||
| 絕緣破壞電壓 | >10000 VAC | ASTM D149 |
| 介電常數, 1MHz | 4.5 | ASTM D150 |
| 體積電阻率 (Ω·m) | 7.0 × 10¹² | ASTM D257 |
| 熱性質 | ||
| 熱變形溫度 | 170 °C | ASTM D648 |
| 垂直導熱係數 (W/m·K) | 0.9 | ASTM E1461 |
| 阻燃等級 | V-0 等級 | 最小厚度 1.0mm |
| 射出參數 | ||
| 料管溫度 — 一區 | 250-280°C | — |
| 料管溫度 — 二區 | 260-290°C | — |
| 料管溫度 — 三區 | 250-270°C | — |
| 噴嘴溫度 | 270-290°C | — |
| 熔膠溫度 | 270-290°C | — |
| 烘料溫度 | 100-120°C 4H | — |
| 模具溫度 | 依機台噸數而定 °C | — |
| 射出壓力 | 依機台噸數而定 Bar | — |
| 射出速度 | 中等速度 mm/s | — |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TCP300PS-09-02A 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱 Z 軸導熱係數為 0.9 W/m·K。您的測量值會因壓力、間隙和治具而異——請以技術文件為參考標準。
Ziitek 是否可提供 TCP300PS-09-02A 的模切加工或客製化厚度？
可以——請寄送 DXF/DWG 外形圖和堆疊高度。Ziitek 常規性地為導熱塑膠零件進行加工；公差取決於厚度和幾何形狀。
TCP300PS-09-02A 的技術文件在哪裡？
技術文件可供下載時，請於此頁面下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明檔案名稱，以便應用工程部門進行匹配。
TCP300PS-09-02A 是否符合 RoHS 標準？
Ziitek 所有導熱介面材料 (TIM) 系列產品均以符合 RoHS 的配方為目標。稽核時請引用合規性區塊的說明，若您需要其他區域的物質清單，也請告知我們。
