TCP300PS-10-02S 導熱塑膠
- 阻燃性
- 相當於 UL 94 V0
- 比重 (g/cm³)
- 1.7
- 表面電阻率
- ≥10¹² Ω·cm
- 導熱係數 (平面...)
- 1.1
- 背壓
- 3-9 Mpa
- 顏色
- 黑色
產品總覽
TCP300PS-10-02S — 產品概覽

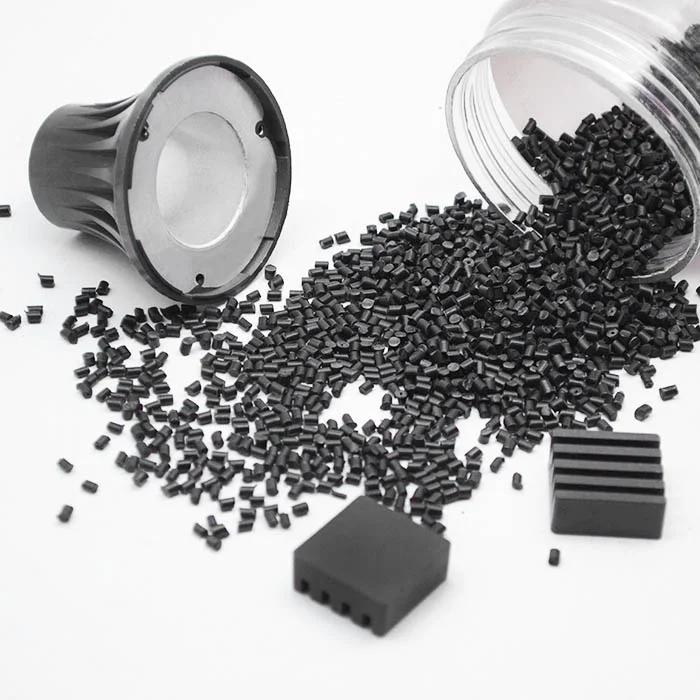

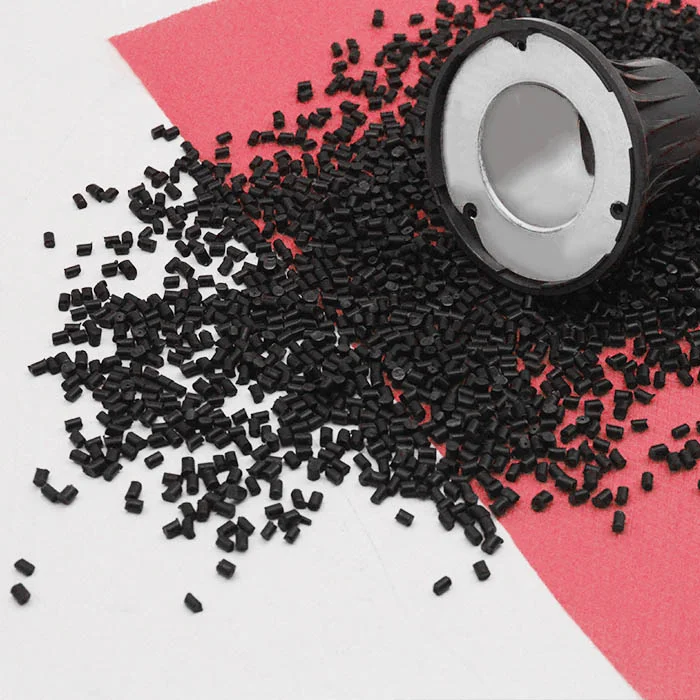

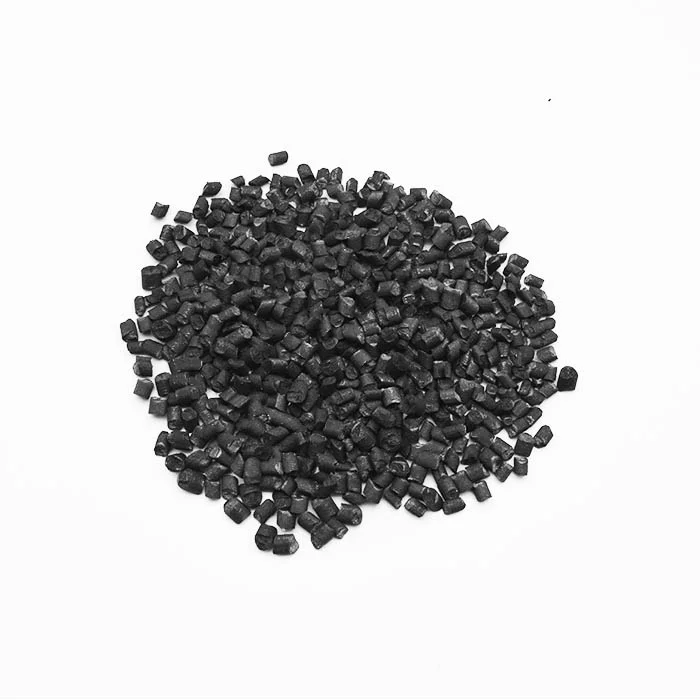

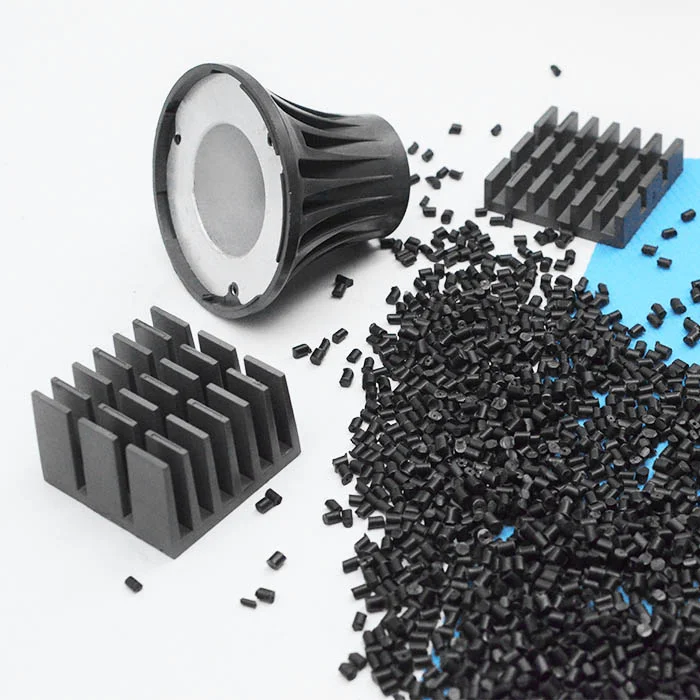

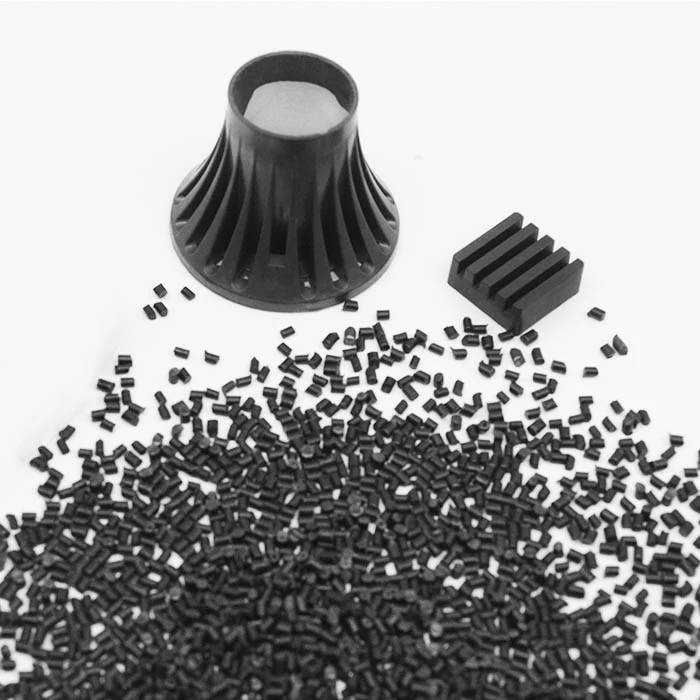

TCP™300PS-10-02S 系列是一種具備高導熱性的聚苯硫醚 (PPS) 材料，同時擁有優異的電氣絕緣性、耐化學性和耐熱性。本產品主要應用於汽車、電子和電氣領域，用於製造需要絕緣和導熱的結構件、外殼、支架、托盤等零件。
產品特色
TCP300PS-10-02S — 產品特色
良好的導熱性
高機械強度，優異的抗壓與抗剪性能
在高溫下具有優異的抗蠕變性，以及對重複應力的高抗疲勞性…
離子雜質極少，適用於對電氣性能有嚴格要求的領域…
生產良率遠高於
典型應用
此等級產品的應用範圍
此等級產品的典型應用目標包括：汽車引擎及周邊產品、電動車電氣產品、手機產品、浴室和盥洗室的混合水龍頭等。
技術規格
TCP300PS-10-02S — 規格書
以下數值轉錄自官方規格書(PDF: TCP300PS-10-02S-系列导热工程塑料规格书(英）.pdf)。簽核與批次專屬 CoA 請以連結的 PDF 為準。
申請應用工程支援| 參數 | 數值(典型 / 標示值) | 方法 / 備註 |
|---|---|---|
| 典型特性 | ||
| 顏色 | 黑色 | 目測 |
| 結構 | 聚苯硫醚 | — |
| 比重 (g/cm³) | 1.7 | ASTM D792 |
| 成型收縮率 | 0.03 % | ASTM D995 |
| 吸濕率 | 0.00 % | ASTM D570 |
| 抗拉強度 | 33 MPa | ASTM D638 |
| 彎曲強度 | 66 MPa | ASTM D790 |
| 彎曲模量 | 9200 MPa | ASTM D790 |
| 衝擊強度，有缺口 | 61 cm-kgf/cm | ASTM D256 |
| 衝擊強度，無缺口 | 102 cm-kgf/cm | ASTM D1461 |
| 表面電阻率 | ≥10¹² Ω·cm | ASTM D257 |
| 熱變形溫度 (HDT)，0.45MPa，6.4mm | 210 °C | ASTM D648 |
| 熱變形溫度 (HDT)，1.82MPa，6.4mm | 260 °C | ASTM D648 |
| 導熱係數（穿透平面） (W/m·K) | 1.1 | ISO22007-2.2 |
| 阻燃性 | 相當於 UL 94 V0 | — |
| 射出成型加工參數 | ||
| 乾燥溫度 | 80-90 °C | — |
| 乾燥時間 | 3-4 小時 | — |
| 最大含水率 | 0.01 % | — |
| 熔膠溫度 | 250-280 °C | — |
| 噴嘴溫度 | 250-280 °C | — |
| 前段 - 第三區溫度 | 250-280 °C | — |
| 中段 - 第二區溫度 | 240-280 °C | — |
| 後段 - 第一區溫度 | 230-270 °C | — |
| 模具溫度 | 80-100 °C | — |
| 背壓 | 3-9 Mpa | — |
| 螺桿轉速 | 30-150 rpm | — |
* 數值應與您採購訂單上引用的 PDF 版本相符。
TCP300PS-10-02S 的標稱導熱係數是多少？
客戶工作手冊中列出的標稱 Z 軸導熱係數為 1.1 W/m·K。您的測量值會因壓力、間隙和治具而異——請以技術文件為參考標準。
Ziitek 是否可提供 TCP300PS-10-02S 的模切加工或客製化厚度？
可以——請寄送 DXF/DWG 外形圖和堆疊高度。Ziitek 常規性地為導熱塑膠零件進行加工；公差取決於厚度和幾何形狀。
TCP300PS-10-02S 的技術文件在哪裡？
技術文件可供下載時，請於此頁面下載。如果您的版本不同，請在您的詢價單 (RFQ) 中註明檔案名稱，以便應用工程部門進行匹配。
TCP300PS-10-02S 是否符合 RoHS 標準？
Ziitek 所有導熱介面材料 (TIM) 系列產品均以符合 RoHS 的配方為目標。稽核時請引用合規性區塊的說明，若您需要其他區域的物質清單，也請告知我們。
