無風扇工業電腦散熱：墊片、凝膠與石墨片

無風扇工業電腦拿掉風扇之後，散熱問題並沒有變複雜，而是變得更「不能將就」。風扇機的風量可以靠提高轉速補救一個不夠平整的接觸面；無風扇機沒有這個後路，熱從晶片產生到離開機殼，全程只能沿固體傳導，鏈上任何一層介面配錯，整條鏈的溫升都補不回來。現場遇到的「這台夏天會降頻」「同一批機器只有幾台過熱」，多數不是散熱器不夠大，而是晶片到機殼這條傳導鏈上某一層介面材料沒對上。

這篇要回答的是那條鏈怎麼配：先看熱走哪條路，再看過熱的成因落在哪一層，最後把導熱墊片、導熱凝膠與石墨片三種材料的適用邊界攤開比較。

無風扇工業電腦的熱怎麼走：一條串聯的傳導鏈

工業電腦之所以大量採用無風扇設計，理由多半不在散熱效率，而在可靠度：沒有風扇就沒有軸承磨損、沒有進氣口就沒有粉塵堆積，整機在粉塵、油霧、振動環境下的故障率明顯較低，也更容易做到防水防塵與寬溫運轉。這些是無風扇機在工廠自動化、車載、戶外機櫃等場景站穩腳步的原因。

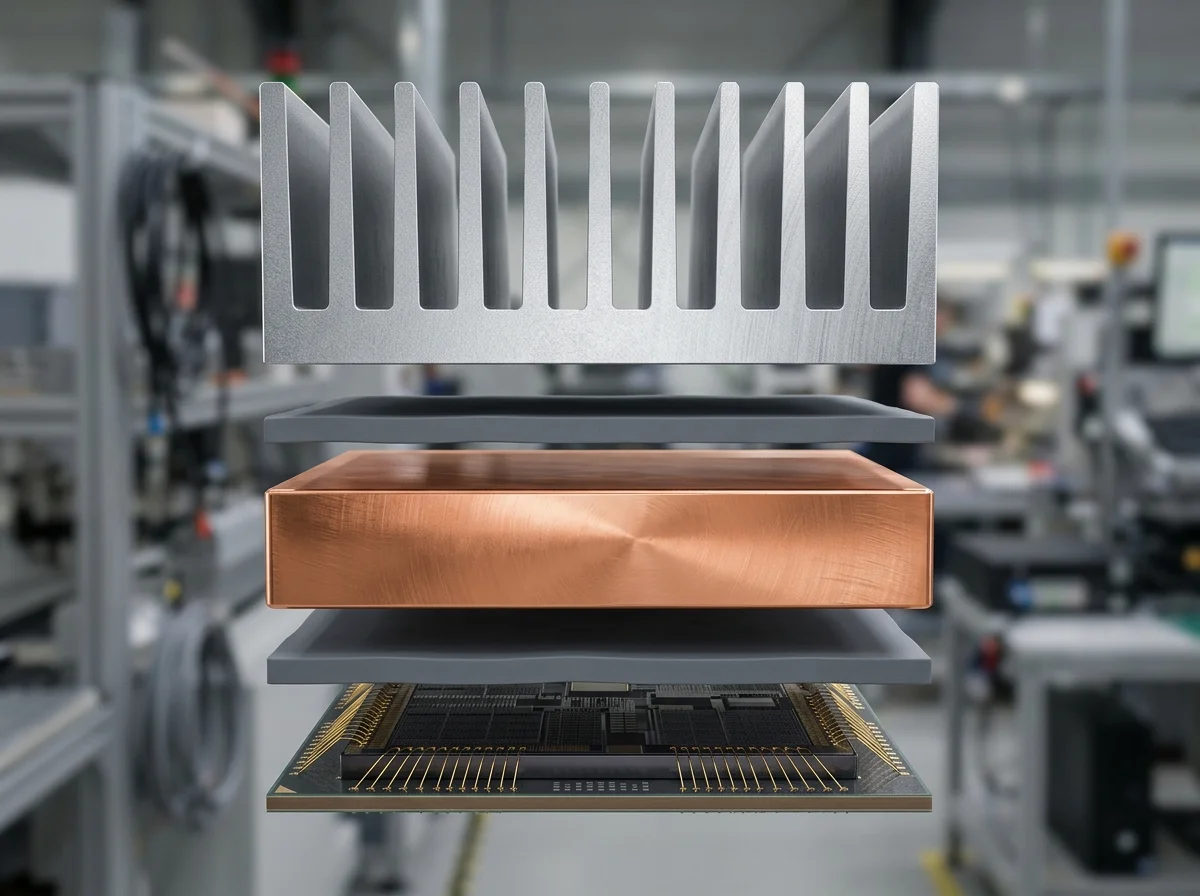

代價是熱的出路被鎖死在同一條路徑上。熱從晶片接面（junction）出發，依序經過：

1. 封裝內部：晶粒到整合式散熱蓋（IHS）或封裝頂面；
2. 第一層介面材料：晶片表面到金屬中介塊（銅約 401 W/m·K、鋁約 237 W/m·K，是常見的中介塊材質）；
3. 金屬中介塊：橋接高度不一的元件，把熱收攏到大面積；
4. 第二層介面材料：中介塊到機殼底板；
5. 機殼與鰭片：把熱擴散到表面，再以自然對流與輻射交給環境空氣。

這五段是串聯的，熱阻相加。風扇機在最後一段有大量空氣強制帶走熱，前面的介面稍微粗糙還撐得住；無風扇機最後一段的效率天生受限，於是前面兩層介面材料的品質，直接決定了整機的溫升曲線。這也是為什麼同樣的機殼、同樣的處理器，只換一片介面材料（TIM，熱介面材料）就足以讓滿載時的接面溫度出現可觀差距——實際差幾度要用 ASTM D5470 那類量測在指定壓力下量出來才算數，不能憑型錄上的導熱係數推估。

換句話說，無風扇工業電腦散熱的成敗幾乎都在這幾層薄薄的介面上，而不是在機殼有多大。這也讓 TIM 散熱的選型變成一個必須先量、後選，而不是先選、後補的工序。

散熱鏈的整體觀念與材料在其中的角色，在電子產品熱管理的既有整理裡有完整脈絡；要回到「材料形態怎麼選」的決策順序，可以接著看導熱材料選型指南，那裡把間隙、壓力與量產條件串成一棵決策樹。本文聚焦的是其中「無風扇工業電腦」這個場景——同一個主題群底下的其他場景，收在高功率電子與應用場景底下。

工業電腦為什麼容易過熱？五個從散熱鏈上歸納的成因

把「工業電腦過熱」這句話拆開，多半落在下面五條裡。它們的處理成本差很多，所以工業電腦散熱設計的第一件事是逐條確認成因，而不是一律換更大的散熱器。

成因一：間隙比想像中大，而且會動。名義間隙 0.5 mm 的設計，在公差堆疊之後可能是 0.3 mm 到 0.8 mm。介面材料只按名義值選，實際組裝時不是壓不夠（沒貼合、中間留空氣），就是壓過頭（元件承受過大反作用力）。間隙範圍，而不是名義間隙，才是選型的第一個輸入。

成因二：接觸面不平整或 PCB 翹曲。處理器、記憶體、電容的高度不同，是無風扇機的常態；大尺寸基板在回焊與鎖附後還會有翹曲，讓中央區域與散熱器之間出現原本不存在的縫。用一片硬質、不可壓縮的介面材料去填這種縫，只會讓接觸集中在少數幾個高點上。

成因三：介面材料形態錯配。薄間隙用厚墊片、大間隙用薄墊片、怕應力的元件旁用硬墊片——這三種都是現場最容易發生的形態錯誤，也是本文後面三節要展開的部分。

成因四：裝配壓力與鎖附。無風扇機靠螺絲把散熱器壓在元件上。扭矩太小則接觸壓力不足，熱阻偏高；扭矩太大則可能壓裂晶片或讓基板變形。多數規格書不會寫「該鎖多緊」，這件事要在設計階段用公差堆疊與壓縮量算出來。類似的高功率機殼在組裝鏈上遇到的問題，在AI 伺服器散熱的案例整理裡可以看到放大版。

成因五：環境與機殼熱路徑。機櫃內環境溫度本身就高（部分工業規範要求 70°C 仍正常運轉），加上機殼表面積不足、鰭片方向不利自然對流、或整機被塞進密閉箱體，最後一段的散熱效率會比實驗室量到的差一截。粉塵與異物則會隨時間在鰭片間累積，讓情況逐年惡化。

適用邊界要講清楚：無風扇設計解決的是可靠度與環境耐受，不是「散熱能力更強」。當單機功耗或 GPU 熱負載超過機殼自然對流能帶走的量時，正解是加上主動散熱或改用更完整的熱路徑，而不是硬用更軟的墊片去撐——那反而會讓介面壓縮過度、失去回彈。

導熱墊片：填隙與吸收公差，但要先算得出壓縮量

導熱墊片（thermal pad，台灣現場也常稱導熱矽膠片）是無風扇機最常見的介面材料，因為它同時做三件事：填掉間隙、吸收元件高度差、提供機械緩衝。工業電腦導熱墊片的選型起點因此不是導熱係數，而是「公差堆疊後的間隙範圍」。Ziitek 的 TIF 系列屬於這一類，整系列導熱係數落在 1.25~16 W/m·K、厚度涵蓋 0.25~12 mm、硬度 5~70 Shore OO，並具備 UL94 V-0 阻燃等級，這幾個數字決定了它能覆蓋的間隙範圍。

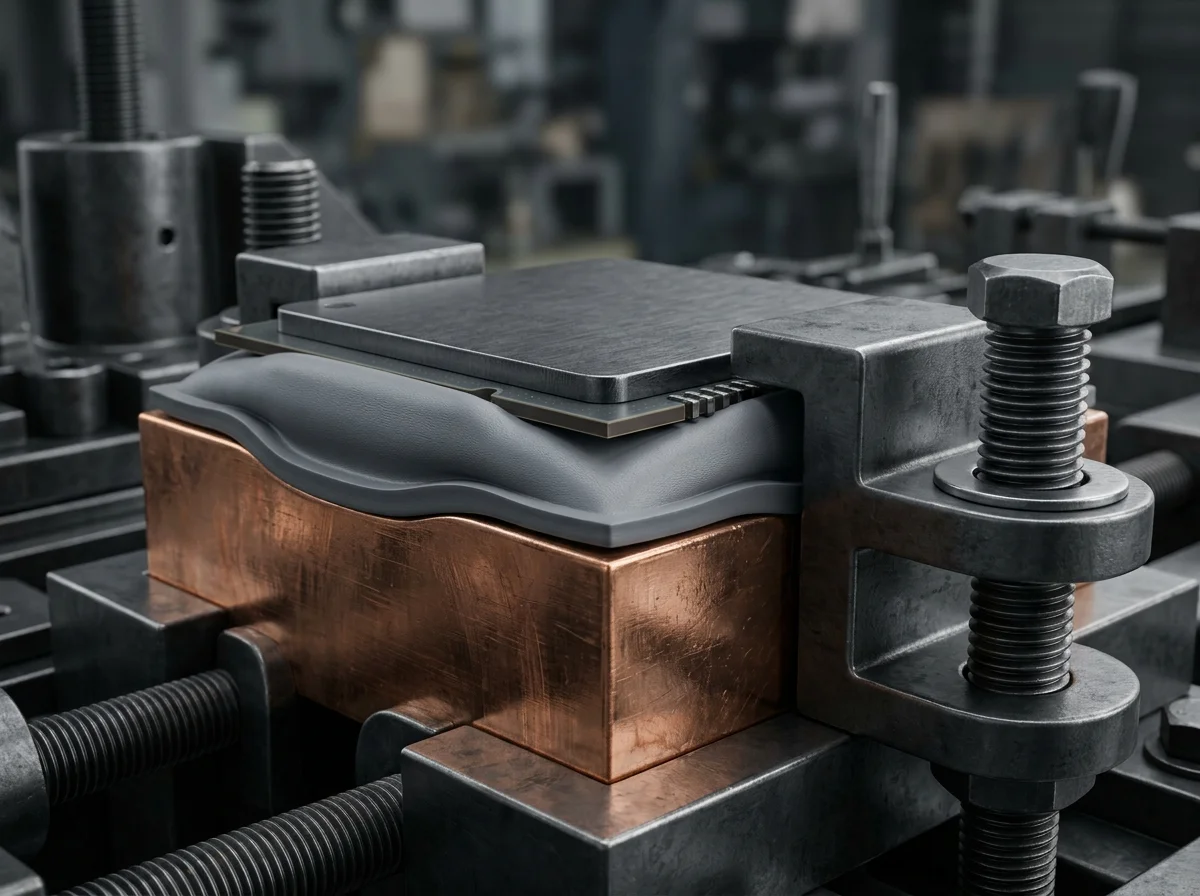

它的關鍵限制是壓縮量必須算得出來，而且必須落在材料能承受的區間內。墊片是彈性體，被壓縮時會往側面鼓出，同時對元件施加反作用力。因此要挑的其實是「低熱阻導熱墊片」，而不是「導熱係數最高的墊片」——導熱墊片熱阻對壓力與壓縮率極敏感，同一片材料在不同鎖附條件下可以量到差好幾成的數字。判斷墊片適不適合，要用四個數字對齊：

• 公差堆疊後的間隙範圍（不是名義值）；
• 該厚度下的壓縮率上下限；
• 元件能承受的反作用力上限（大尺寸裸晶或薄型 BGA 特別敏感）；
• 回彈性，也就是反覆拆裝或熱循環後還剩多少厚度。

四項裡最容易被忽略的是第四項。墊片在長時間受壓與熱循環後會發生壓縮永久變形，厚度回不去，接觸壓力下降，熱阻上升——這是「新機好好的、兩年後開始降頻」最典型的成因。因此規格書上的硬度欄位要看清楚是幾秒讀值，回彈性也必須連測試條件一起問，否則拿到的數字無法比較。

材質之外，還要留意釋氣問題。含矽的墊片在密閉機殼內可能釋出低分子矽氧烷，若機殼內同時有光學元件或接點，就得改用無矽材料；這類場景對應的是非矽系列。想直接看墊片系列的厚度與硬度分檔，可以從導熱矽膠片產品頁的規格分檔開始對。

導熱凝膠：大間隙與不規則間隙，靠點膠填滿、幾乎不加應力

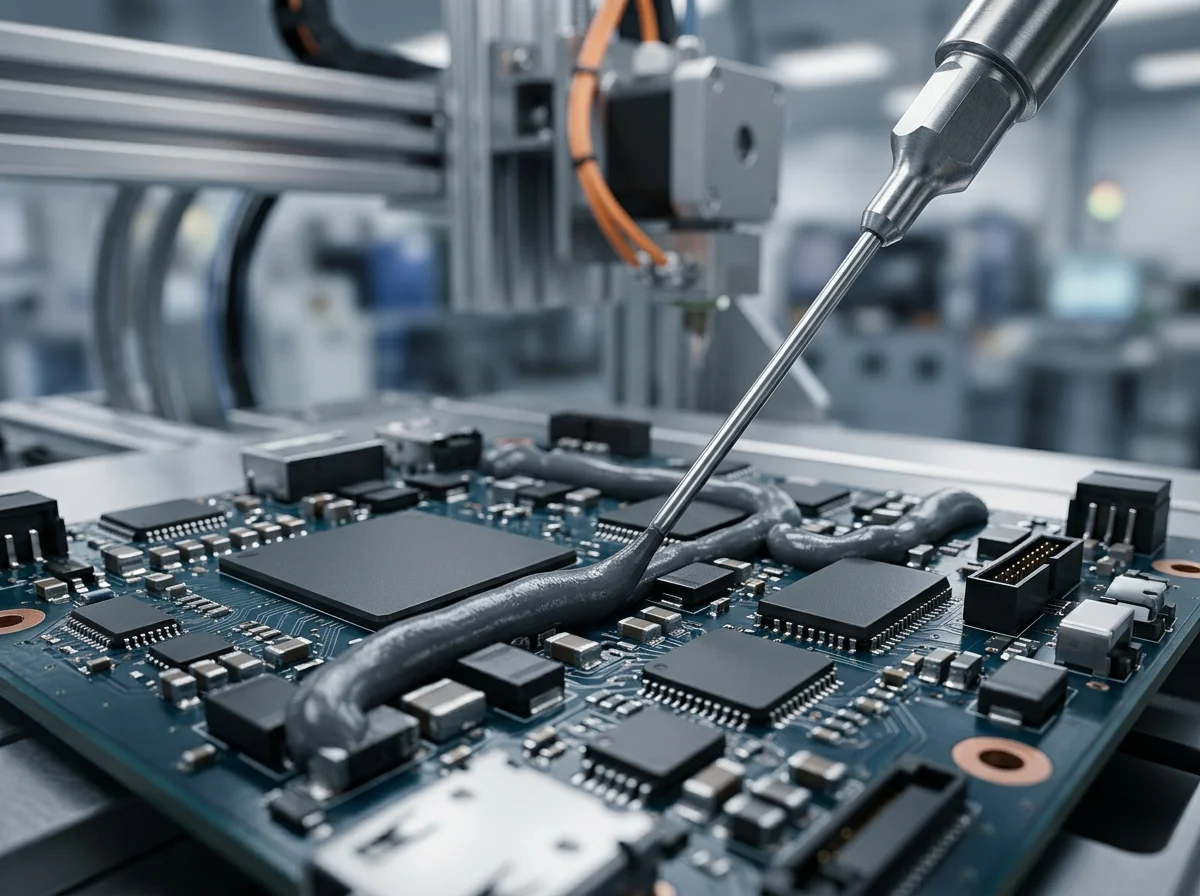

當間隙大、公差大、形狀不規則，或元件極度怕應力時，預切成型的墊片就不再是最佳解。導熱凝膠（thermal gel，英文文件也寫 gap filler）以點膠方式鋪在元件表面，靠自身流動性填滿高低差，固化或保持膏狀後形成低應力的介面。Ziitek 的單組分凝膠系列導熱係數為 1.5~9.0 W/m·K、介面厚度（BLT）約 0.1~0.4 mm，溫區 -45~200°C，同樣具備 UL94 V-0；雙組分系列則是可固化的 AB 膠，固化時間可調，適合需要結構強度或量產自動點膠的場合。

它換來的三個代價要在設計階段就先接受：

• 需要點膠製程：多了供膠、計量、路徑與固化條件要管，不是把料放上去就好；
• 厚度控制靠設備：凝膠不會像墊片一樣「壓到就會停在某個厚度」，BLT 由點膠量與夾持力共同決定；
• 重工難度較高：固化後的凝膠清除比掀一片墊片麻煩，若產品生命週期內需要頻繁拆修，這一項會直接扣分。

還有一個常被低估的風險是氣泡。凝膠在混膠、供膠或點膠路徑上夾帶的空氣，會在介面形成局部空穴，熱阻在那一點上明顯升高，而外觀完全看不出來。這條線的排查方法另有一篇專文。

反過來說，在「元件怕應力 + 間隙不規則」這兩個條件同時成立時，凝膠的優勢很明確：它能填滿墊片永遠填不到的死角，而且幾乎不對元件施加反作用力。對這類低應力需求，除了凝膠，也可以考慮超軟的墊片料號，例如低應力導熱墊片 TIF700UU 這類以低硬度為設計重點的產品。凝膠系列的規格分檔見導熱凝膠產品頁。

石墨片：它不填隙，它把熱攤開

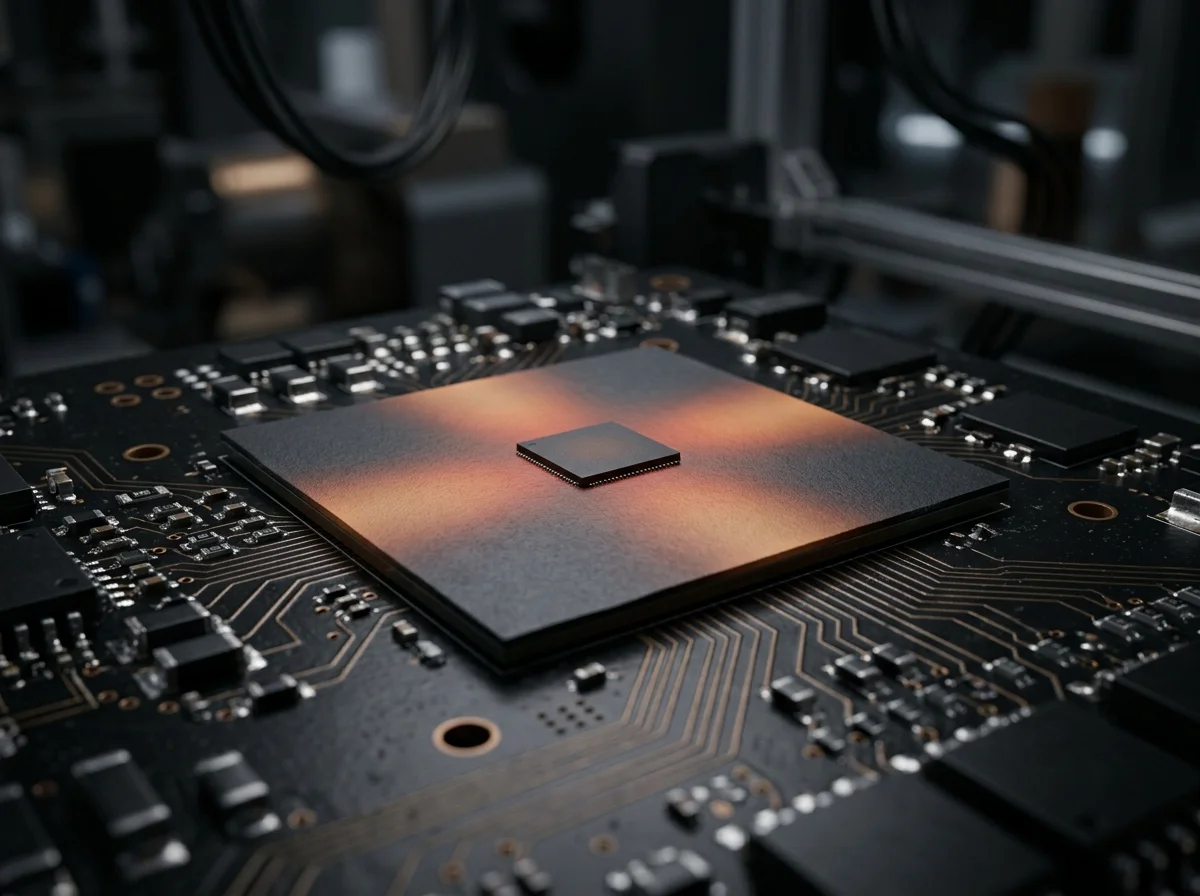

石墨片是最常被誤用的那一種。它不是介面填隙材料——它的價值在另一件事：把集中在一個點的熱，沿片材平面（X-Y 方向）快速攤平。

這個特性來自石墨的高度異向性：面內導熱係數可達 240~1,700 W/m·K，但厚度方向（Z 向）只有 5~140 W/m·K 的量級，厚度則薄到 0.012~0.5 mm，工作溫區可到 -45~400°C。換句話說，它是擴散器，不是傳導橋。

因此石墨片散熱的價值不在填隙，而在擴散，三個典型用法是：把單一熱點攤到大面積後再交給散熱器；在空間容不下金屬均熱塊時，用極薄的片材提供等效的擴散路徑；或沿機殼內壁貼附，把熱導向遠離敏感元件的位置再擴散。它的適用判據也對應得很清楚（注意石墨片本身導電，不該被當成絕緣層使用）：

同樣的擴散邏輯在主動散熱的機種上是用均熱板與熱管實現的——把熱攤開、再交給散熱段，兩種路線解決的是同一個問題。石墨片系列的厚度與面內導熱分檔見導熱石墨片產品頁。

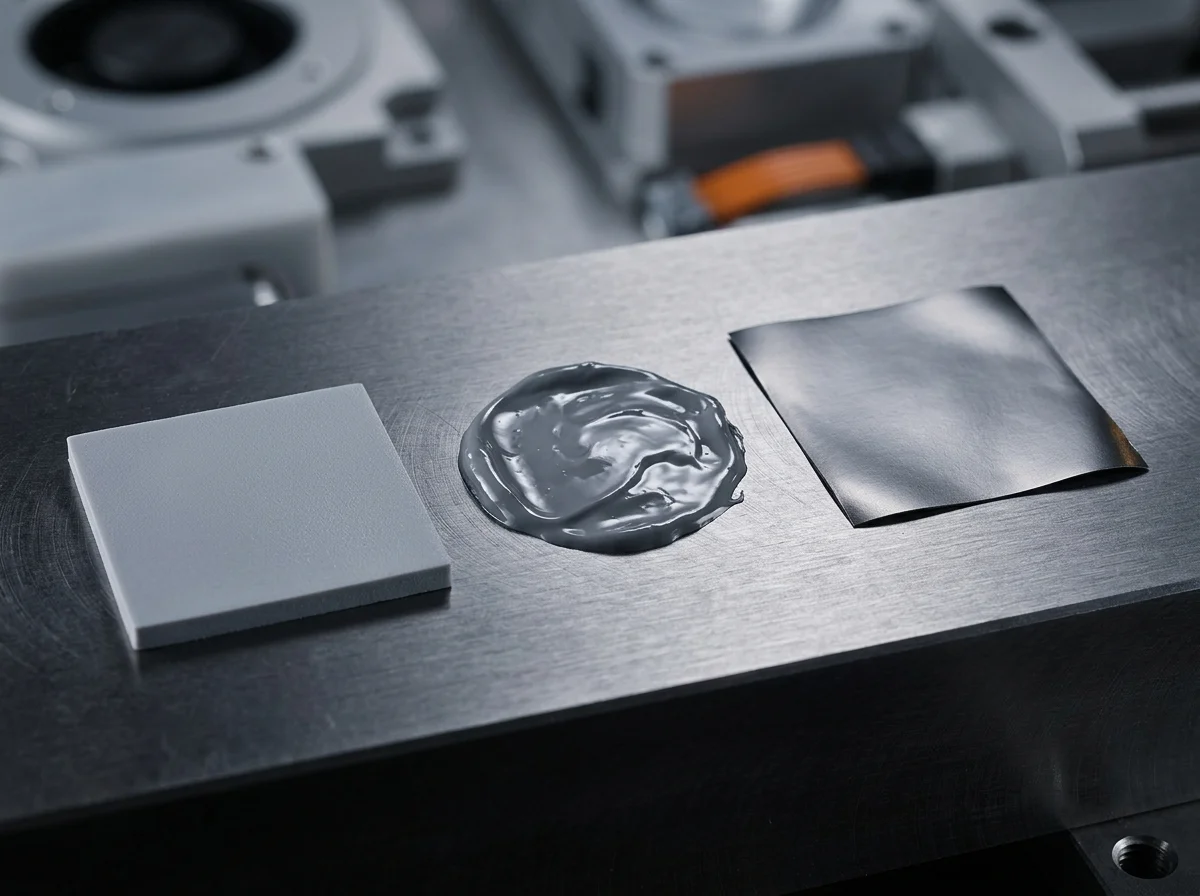

三種材料怎麼選：一張決策鏈與取捨表

把前面三節收斂成四個問題，順序問下來就會得到材料形態——順序不能顛倒，因為第一個問題的答案會排除掉後面才需要考慮的選項。

問一：介面之間有沒有機械性間隙要大範圍填補？沒有（兩個面本來就貼合、只需排除微觀空氣層）→ 膏狀材料；有 → 往下問。

問二：間隙範圍有多寬、形狀規則嗎？範圍窄（單一厚度可覆蓋）且形狀規則 → 預切墊片；範圍寬、形狀不規則、有高度差 → 凝膠。

問三：元件能承受多少反作用力？敏感（裸晶、薄型封裝、大尺寸基板）→ 凝膠，或低硬度墊片；不敏感 → 一般墊片。

問四：產品生命週期內需要拆修嗎？需要 → 墊片（可掀、可換、可重工）；不需要 → 凝膠可用，換取更低的介面熱阻與更少的組裝工序。

三種形態的取捨表如下（數值皆為系列級區間，實際以各型號規格書為準）：

同樣是「沒有風扇的機殼」，選型的答案卻會因為這四個問題而完全不同。這也正是為什麼先問「縫多大、元件怕不怕應力」，比先問「導熱係數多少」有用得多——導熱係數再高，只要介面沒貼合，實際熱阻還是由那層空氣決定的。

相變化材料（PCM）是第五種常見形態，但它的主場在需要「冷卻時貼合、升溫時維持薄介面」的高功率運算模組，與無風扇 IPC 的間隙型問題對應關係較弱，本文不納入三選一。

上線前的五項檢查

材料選對只是起點，真正讓整機穩定的是把判據寫進驗證流程。以下五項建議在設計驗證階段一次做完，而不是等量產後補。

一、量出真實間隙範圍。用公差堆疊算，再用實物量測核對，取的是上下限而不是名義值。這一步沒做，後面四項都會建立在錯的基礎上。

二、算壓縮量與反作用力。把墊片厚度、壓縮率與元件的承受上限一起檢查；凝膠則改為確認目標 BLT 與所需的點膠量。

三、量介面熱阻，並把測試條件寫進報告。導熱阻抗的量測在業界有既有方法可循：薄膜類材料多用 ASTM D5470 的穩態量測，半導體封裝的接面到外殼熱阻則有 JEDEC JESD51-14 的暫態雙介面法可依。這一步最常出錯的地方不是量錯，而是沒寫條件——同一片材料在 10 psi 與 50 psi 下量到的熱阻可以差很多，報告上只寫一個數字，等於沒有結論。介面材料在熱路徑中的角色與量測方法，可以延伸閱讀散熱界對 JESD51-14 適用性的討論。

四、跑熱循環與拆裝驗證。反覆冷熱會加速墊片的壓縮永久變形與凝膠的介面變化；有拆修需求的產品還要加上重複拆裝後的熱阻變化。這條線的測試規劃（溫區、循環數、判據）是另一個專門題目，站上收在熱設計驗證與失效診斷底下。

五、確認環境與防護等級。機櫃內環溫、防水防塵等級（常見以 IEC 60529 的 IP 代碼標示）、粉塵與振動條件，都會改變前面四項的結論。

常見問答

無風扇工業電腦可以運作在幾度的環境？這取決於機殼熱路徑與介面材料兩者，而不是單一數字。工業級無風扇機常見的規格是環境 70°C 仍可運作，但這個數字成立的前提是內部傳導鏈足夠短、介面材料在該溫度下不劣化。若把同一台機器塞進不通風的密閉箱體，標稱的 70°C 就不再成立。

工業電腦的壽命有多長？整機壽命通常以 MTBF（平均故障間隔）表述，而介面材料影響的是壽命後段的表現：墊片的壓縮永久變形、凝膠的介面變化，都會讓熱阻隨時間上升，先表現為高負載時降頻，再表現為當機。這是「新機沒問題、三年後才出事」這類案例的主要來源，也是規格書上最不容易看出來的項目。

以前用風扇機都沒事，換無風扇就出問題？風扇機會把介面上的不足用風量補掉。拿掉風扇之後，同一條傳導鏈上原本被掩蓋的介面問題就會浮現，所以「換了機殼」通常等於「該重新檢查一次介面材料」。

為什麼不直接用導熱係數最高的材料就好？因為實際熱阻由三件事共同決定：材料本身的導熱係數、介面厚度（BLT）、以及兩個接觸面的貼合程度。在間隙較大的場景裡，貼合程度的影響往往大於導熱係數的差距；選一片導熱係數低一點但壓得實、回彈好的材料，結果可能更好。

下一步

如果你正在設計或維修一台無風扇工業電腦，最有價值的下一步不是先挑材料，而是把上面五項檢查裡的第一項做完——量出真實間隙範圍與元件能承受的反作用力。有了這兩個數字，材料形態的選擇幾乎會自動浮現。

需要對照各系列墊片、凝膠與石墨片的厚度與導熱分檔，可以從導熱材料產品總覽進入；若手上的問題是具體的間隙與公差堆疊，把圖面與組裝條件一起交給應用工程團隊，通常比在論壇裡猜更快得到結論。
