高功率電子散熱材料應用指南:四大場景拆解

高功率電子散熱材料怎麼拆解?先看功率密度、間隙與可靠度三變數,再按 AI 伺服器、電動車、通訊與電源四場景對照墊片、膏、凝膠與灌封膠選型,最後以可靠度驗證清單收斂。

Ziitek 技術團隊發布於 約 16 分鐘閱讀更新於

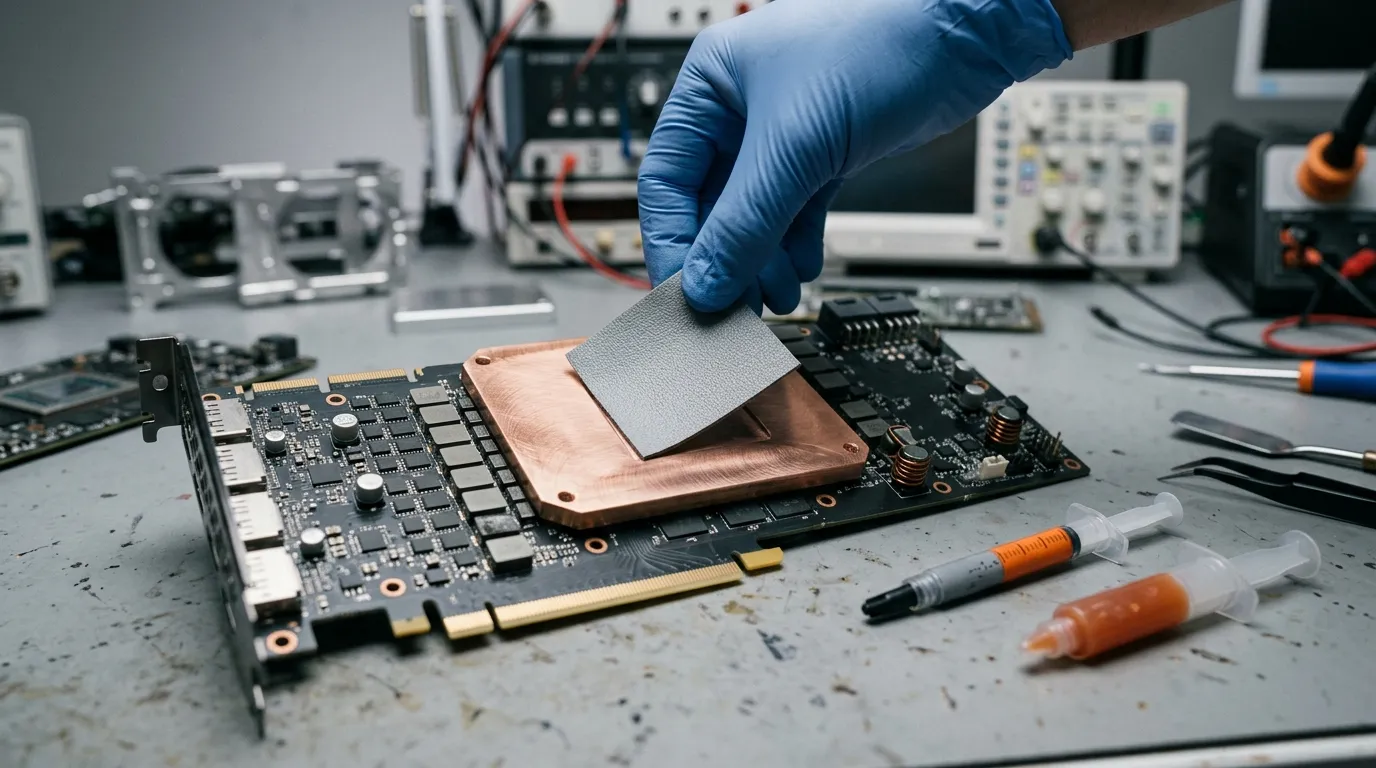

高功率電子模組裝配近景:GPU 板與銅冷板之間置入灰色導熱墊片,一旁放著導熱膏針管與凝膠膠筒

高功率電子散熱材料不是「導熱係數越高越好」的單一選擇題。一顆 GPU 加速器、一個電池包、一支光模組、一顆 IGBT 模組,彼此的功率密度、界面間隙與可靠度要求完全不同——把同一套材料邏輯硬套到四個場景,正是散熱設計最常踩的坑。這篇指南給你一套拆解方法:先讀功率密度、間隙與可靠度三個變數,再讓材料類型(導熱墊片、導熱膏、導熱凝膠、膠帶、相變、灌封)自己浮現,並按 AI 伺服器、電動車、通訊與電源四類應用逐一拆給你看。

高功率電子散熱,先拆場景再選材料

「高功率」三個字在不同產品裡是不同數量級。手機晶片功耗以瓦計,一顆 GPU 的熱設計功耗(TDP)動輒數百瓦,而一顆 IGBT 模組的功率損耗可以到千瓦級。真正決定散熱難度的不是總功耗,而是熱流密度(heat flux)——單位面積上要帶走的熱量。同樣 300 W,攤在 50 × 50 mm 的裸 die 上,和攤在一整片 PCB 上,需要的材料完全是兩回事。

溫度對電子元件的影響有條幾乎寫進教科書的經驗法則:半導體結溫每上升約 10°C,可靠性約減半;矽晶片的最高容許結溫一般在 175°C 左右,超過就面臨熱失效與熱應力破壞的風險。散熱材料的任務,就是把結溫壓在安全線內——而這條線能不能守住,取決於整條熱通道(晶片→界面材料→散熱器→冷卻介質)的總熱阻,不是單看某一層材料。

所以正確的起點不是翻導熱係數目錄,而是先回答三個問題:這顆元件有多熱(功率密度)、界面縫隙有多大(間隙)、要撐多久多嚴苛(可靠度)。三個答案到手,材料類型幾乎是確定的。下面先把這三個變數講清楚,再進四大場景。

拆解散熱材料的三個變數:功率密度、間隙與可靠度

變數一:功率密度決定「熱往哪走」

低熱流密度(< 1 W/cm²)的場景,靠自然對流加一片散熱鋁擠就能解決;進入 2–5 W/cm² 的範圍,風冷加高效能散熱器是主流;超過 5 W/cm² 甚至逼近 10 W/cm²(高階 GPU、雷射二極體、功率模組),液冷、冷板、浸沒式冷卻開始登場。材料端跟著分層:低功率用一般導熱墊片就夠,中高功率要 導熱係數(thermal conductivity,W/m·K)更高的墊片、導熱膏或凝膠,超高熱流密度則輪到液態金屬、石墨或相變材料上場。功率密度先決定了「該用哪一檔的材料」。

變數二:間隙與夾持壓力決定「材料型態」

界面間隙(gap)與能施加的夾持壓力,是材料型態(固態/膏態/膠態)的決定因素:

間隙 / 壓力條件適合的材料型態理由
間隙 < 0.25 mm、壓力可控導熱膏、相變材料膜厚薄、熱阻低,靠塗佈或壓合填縫
間隙 0.25–5 mm、需要緩衝導熱墊片、導熱凝膠墊片可壓縮吸收公差;凝膠以點膠填縫、近零壓力
間隙 > 5 mm 或形狀不規則導熱凝膠、灌封膠可流動填充立體空間,固化後兼顧結構與密封
無機械固定、需黏著導熱膠帶一片雙面膠同時搞定導熱+固定

間隙的測量本身要小心:翹曲(warpage)、公差堆疊會讓實際間隙偏離設計值,量錯間隙選錯材料,熱阻會直接爆表。墊片的壓縮率與夾持壓力要對得上——壓力太小接觸不良、壓力太大把軟墊壓穿或傷到晶片。這套「間隙→壓力→材料型態」的完整決策樹,我們在姊妹篇《導熱材料選型指南》裡有更細的拆解,含量產條件與返工考量,建議先讀那篇再回來。

變數三:可靠度決定「能不能用到底」

高功率電子產品幾乎都在振動、熱循環、高溫高濕裡工作。材料在實驗室測出來的低熱阻,要能撐過車規的熱循環、伺服器的多年 7×24 運轉、戶外設備的風吹雨淋才算數。可靠度相關的關鍵字:熱循環壽命、壓縮永久變形(compression set)、低分子矽氧烷揮發(outgassing)、吸水率、與冷卻液的化學相容性。這三個變數合起來,就是下面四場景每一段的分析框架。

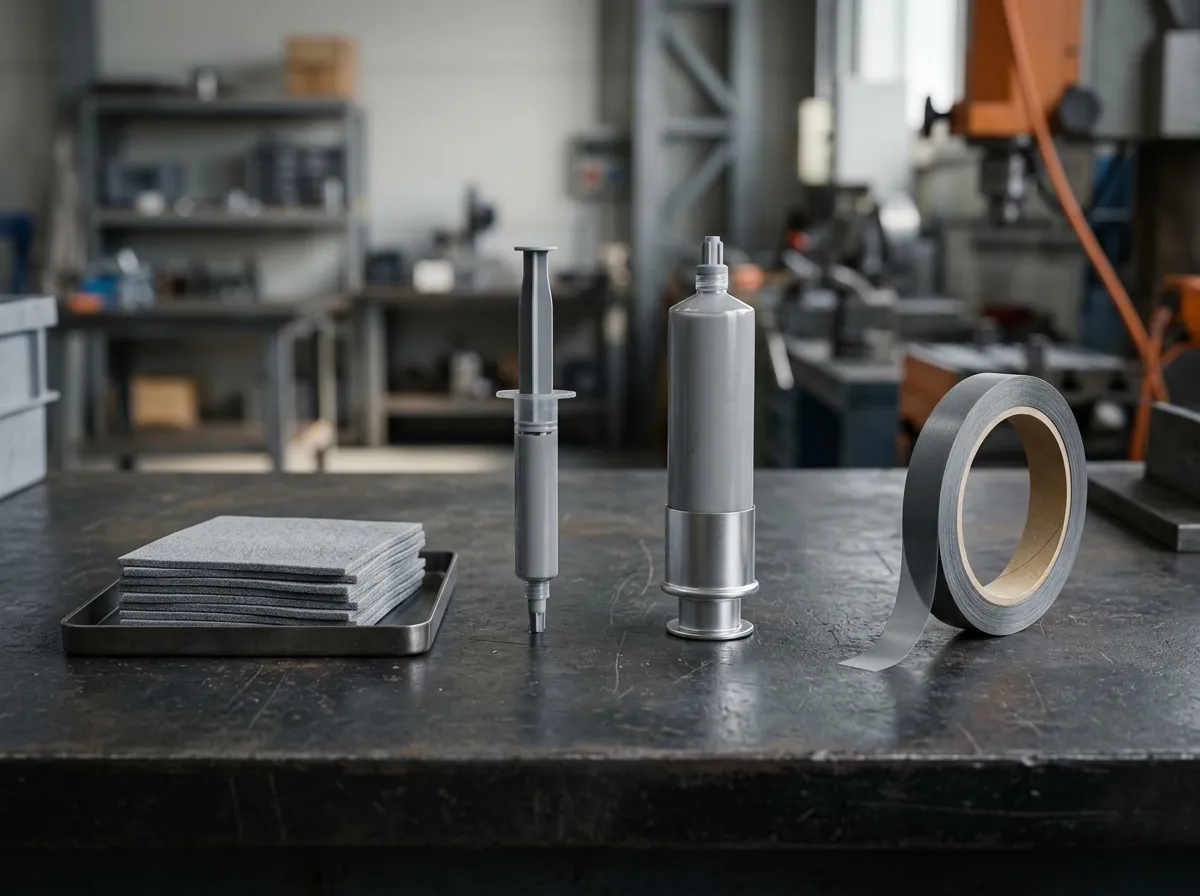

高功率散熱常用的材料型態:墊片、膏、凝膠與膠帶——選哪一種,由間隙與壓力決定,不是由導熱係數決定。

AI 伺服器:冷板 TIM 分工、裸 die 與浸沒冷卻

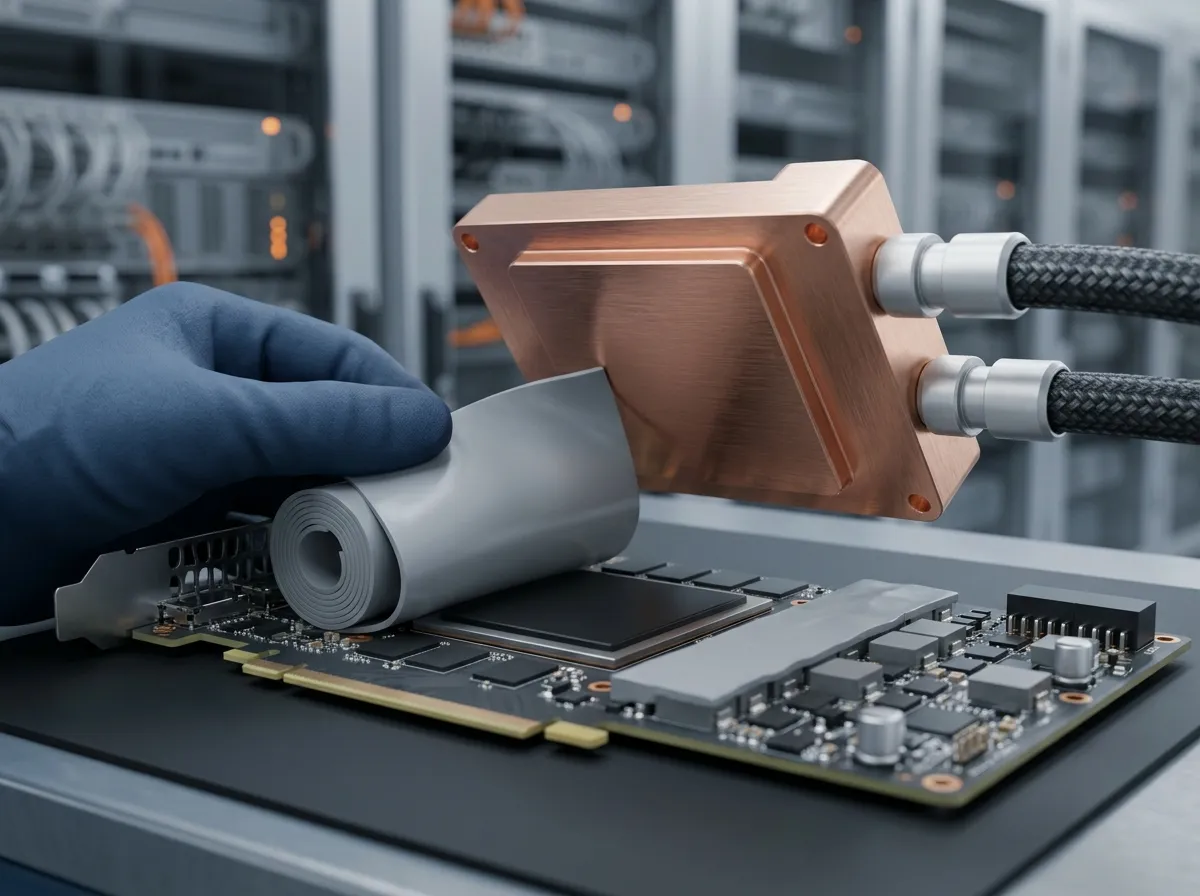

AI 伺服器是當前功率密度爬升最快的場景。單顆高階 GPU 功耗已達數百瓦,風冷逼近極限,液冷(冷板、後門熱交換)成為主流;下一代機櫃甚至走向浸沒式冷卻。散熱材料在伺服器裡的關鍵角色,是熱界面材料(TIM)——填在晶片與散熱器之間、把空氣縫隙擠掉的導熱介質。伺服器場景的 TIM 通常按位置分三層:

  • TIM1(晶片到散熱蓋/冷板):直接貼著熱源,要求最高。冷板方案常用相變材料(PCM)或高可靠導熱膏,超低熱阻、耐泵出(pump-out)。
  • TIM1.5(裸 die 直接到散熱器):無 IHS 的裸晶封裝,用液態金屬或高性能導熱膏,配合緩衝結構保護脆性 die——液態金屬導熱係數可達 35 W/m·K 量級,但導電、需防溢流。
  • TIM2(散熱蓋到散熱器/冷板):面積大、間隙大,多用導熱凝膠或墊片,兼顧公差吸收與自動化點膠。

GPU 與 VRM 的高熱流密度還帶來一個常被忽略的問題:應力管理。超軟的 gap pad(Shore 00 極低硬度)被用在敏感元件上,把壓縮應力降到不傷焊點的程度——這在封裝翹曲大的先進封裝上尤其重要。散熱材料要同時扛住熱傳導與機械緩衝兩個任務,不是單純比 W/m·K。

浸沒式冷卻則是完全不同的挑戰:電子元件整個泡在介電冷卻液裡,材料必須與冷卻液化學相容(不溶脹、不析出、不降解),同時保持導熱與絕緣。ZIITEK 的資料中心與 AI 產業方案頁整理了冷板 TIM 分工與浸沒冷卻的選材思路,英文站另有資料中心與 AI 伺服器導熱材料的技術總覽與凝膠 vs 墊片的選型比較可交叉參考;浸沒式冷卻的定義與流派,可看維基百科的浸沒冷卻條目。


冷板方案裡,TIM1(晶片到冷板)用相變或高可靠膏、TIM2 用凝膠或墊片——分層選材是 AI 伺服器散熱設計的第一步。

電動車:電池導熱凝膠、密封與加熱的一體化拆解

電動車的散熱問題不是單點,而是「電池包+電驅+座艙」的系統問題,其中電池包熱管理最關鍵:鋰電池最佳工作區間約 15–40°C,低溫性能驟降、高溫加速老化,快充時熱瓶頸尤其明顯。電池包的散熱材料拆解要同時看三件事:

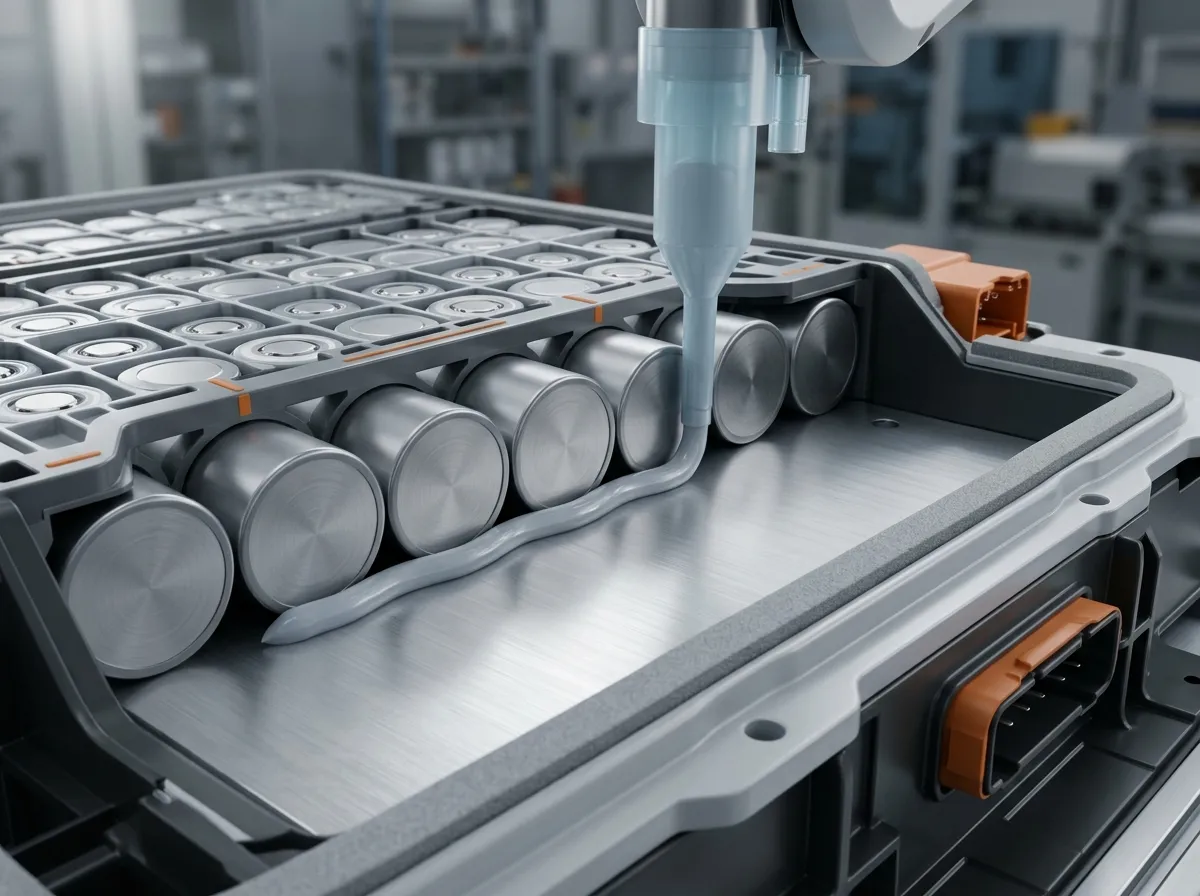

  • 電芯到冷板的導熱:電芯與冷板之間有 0.5 mm 到數 mm 的縫隙,且電芯會隨充放電膨脹收縮。雙劑導熱凝膠是主流解——點膠填縫、固化後形成彈性體,能吸收公差與膨脹。以 TIF®035AB-05S 雙劑凝膠為例(3.5 W/m·K、10 psi 下熱阻 0.080°C·in²/W),以超過 50% 壓縮率填補 0.5–5 mm 縫隙,已有中國大陸動力電池廠客戶導入的實績;相較預切墊片,凝膠點膠的物料成本與組裝工時都更低。
  • 模組與箱體密封:電池包要扛涉水與冷凝,矽膠泡棉密封條(如 Z-FOAM®800,壓縮永久變形 ≤5%、IP68、吸水率 <0.1%)在防水與長效回彈之間取平衡——傳統 EPDM 泡棉壓縮永久變形可超過 15%,用久了密封就失效。
  • 低溫加熱:極端氣候下電池需要主動加熱,加熱膜(PI/矽膠加熱片)與導熱材料搭配,實現「散熱+加熱+密封」一體化——這是單一功能材料做不到的。

車規可靠度是 EV 場景的門檻:凝膠要過振動(如 LV124 車規振動)與高溫老化(如 125°C/1000h)測試,密封條要扛 10 年/20 萬公里的生命周期。ZIITEK 的新能源與 EV 產業方案頁整理了電池包各位置的選材建議;英文站有電動車電池熱管理專題與電池包熱管理的實作文章。


電池包的散熱材料拆解是三件事:電芯導熱(凝膠)、箱體密封(泡棉條)、低溫加熱(加熱膜)——三者要一起設計。

通訊與光模組:低揮發、吸波與高密度封裝

通訊設備(5G 基地台、交換器、光傳輸設備)的散熱材料拆解,重點不在功率密度有多高,而在三個隱形約束:

  • 低揮發(outgassing)是硬門檻:光模組與光學元件對污染極敏感,材料揮發出的低分子矽氧烷會在透鏡與耦合面凝結成膜,直接劣化光學性能。非矽導熱墊片(如 Z-Paster®100 系列,1.5–10 W/m·K)與低揮發配方(D3~D20 低分子矽氧烷極低)在這裡是主力——規格書上的揮發量數據,比導熱係數更值得先看。

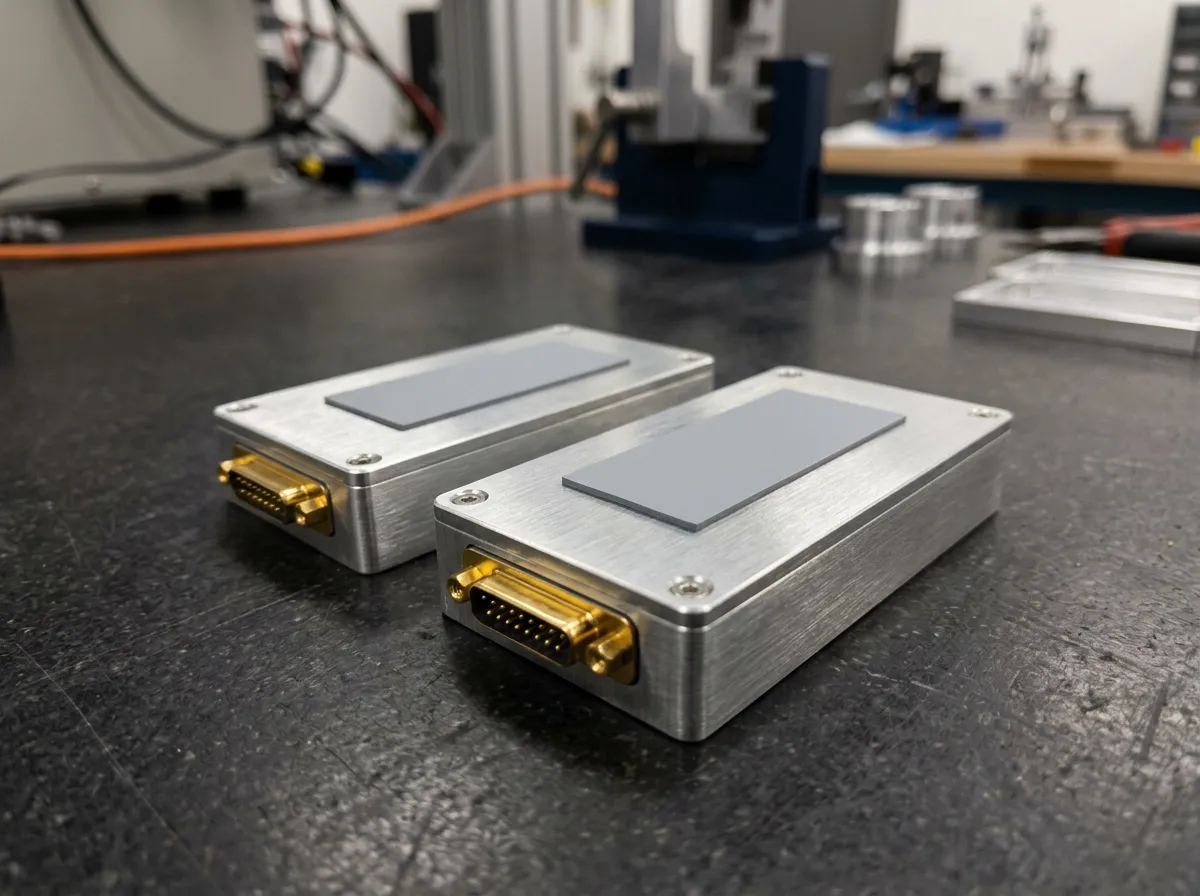

  • 高密度封裝的「薄」與「軟」:光模組與射頻前端模組內部空間以毫米計,薄型導熱墊片(0.25–1 mm)與凝膠點膠是常態,還要能吸收元件高度差與翹曲,避免壓傷焊點。800G/1.6T 光模組世代對「導熱、低揮發、插入耐久」三者的平衡要求,比 400G 世代又上了一個台階。
  • EMI 與散熱要一起解:5G 毫米波與射頻電路的導熱吸波材料(如 TIF®900,導熱 1.5–4.0 W/m·K 同時具吸波功能)可以一片材料同時處理散熱與電磁干擾,減少疊層與厚度——這是通訊場景特有的複合需求。

通訊設備常在戶外或機櫃高溫環境工作(工作溫區常要求 -45~200°C),材料的高溫穩定性與阻燃(UL94 V-0)也是篩選項。導熱墊片的厚度、硬度與絕緣規格,可直接在導熱墊片系列頁按應用比對。


通訊與光模組場景:薄型導熱墊片要同時滿足低揮發、公差吸收與高密度封裝——揮發量數據比導熱係數更先看。

電源與電力電子:IGBT/MOSFET 的絕緣導熱與灌封

電源(伺服器電源、充電樁、變頻器、逆變器、車載充電機)是「功率半導體」的主場。IGBT 與 MOSFET 模組的功耗損失以熱的形式耗散,而它們的散熱材料拆解有兩個與前面場景都不同的重點:

  • 絕緣是前提:功率模組的基板(DBC)帶高壓,導熱材料必須同時是電氣絕緣體。絕緣導熱墊片(耐壓可達 1500–6000 VAC)被墊在模組與散熱器之間;這類材料要在「導熱率、耐壓、厚度」三者間取捨——耐壓要夠、厚度要薄、導熱要高,三個願望常常互相打架。IGBT 的運作原理與熱設計背景可參考維基百科的 IGBT 條目。

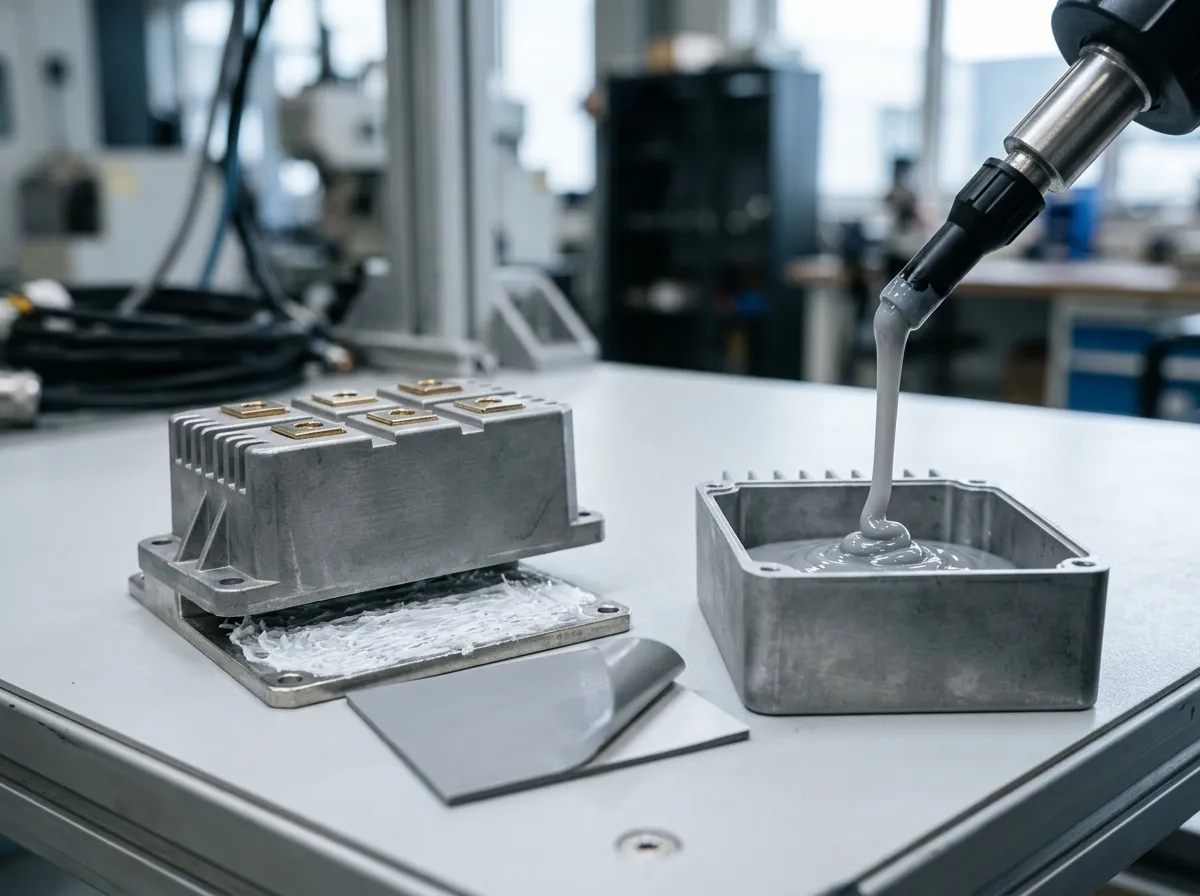

  • 灌封兼顧散熱與防護:電源模組常用導熱灌封膠把整個模組封起來——導熱(矽膠系 0.6–3.5 W/m·K、環氧系 1.2–4.5 W/m·K)、防水防塵、抗震、絕緣一次到位。矽膠灌封膠彈性好、應力低,適合大面積與異質材料;環氧灌封膠硬度高、黏接力強,適合需要結構強度的場合。灌封的散熱邏輯是「把熱導到外殼」:灌封膠把線圈、磁芯、功率件的熱收集起來導到金屬外殼,外殼再對外散熱。

功率模組的相變材料也常在這裡出現:常溫固態好操作、工作溫度下軟化填縫,兼顧「出廠時不流動、工作時低熱阻」,被用在 IGBT 與散熱器的界面上(可參考相變材料(PCM)的定義與相變材料 TIC800 系列)。電源場景的選材順序可以記成:先驗絕緣耐壓,再比導熱與熱阻,最後決定用墊片、膏還是灌封。英文站有灌封與封裝材料總覽可交叉參考,矽膠灌封的具體型號規格見灌封膠系列頁。


電源與電力電子場景:絕緣導熱墊片負責「導熱+耐壓」,灌封膠負責「導熱+防護」——兩個需求一起拆,材料才不會選錯。

四場景對照:高功率電子散熱材料一張表拆完

把四個場景放進同一張表,差異立刻清楚——「高功率電子散熱材料」沒有萬用解,每個場景的主力材料與驗收標準都不同:

應用場景功率/熱流特徵典型間隙主力散熱材料可靠度重點
AI 伺服器GPU 數百 W,熱流 >5 W/cm²0.1–1 mm(冷板)相變材料、高導熱膏、凝膠、超軟墊片泵出、熱循環、冷卻液相容
電動車電池模組級熱管理,快充熱瓶頸0.5–5 mm(電芯到冷板)雙劑導熱凝膠、泡棉密封、加熱膜振動、老化、IP67/68、膨脹吸收
通訊/光模組中高密度、光學敏感0.25–1 mm薄型墊片、低揮發非矽墊、導熱吸波低揮發、插入耐久、高溫穩定性
電源/電力電子IGBT 損耗達千瓦級、高壓0.1–3 mm(基板到散熱器)絕緣導熱墊片、導熱膏、灌封膠、PCM絕緣耐壓、阻燃、防護等級

選型順序也是四場景共通:先定熱流密度檔位 → 量間隙與壓力 → 列出可靠度要求 → 對表選材料型態 → 拿規格書找供應商核驗。完整決策樹與量產條件判斷,回到姊妹篇《導熱材料選型指南》看(內文含間隙→壓力→材料型態的完整決策樹)。

高功率場景的可靠度與驗證:散熱材料要過哪些關

高功率場景的材料驗證,不能只看出廠規格書——電子產品的熱管理是系統工程,材料要在真實條件下證明自己。重點驗證項目:

  • 熱循環(thermal cycling):高功率設備天天開關機,材料反覆膨脹收縮,界面會不會分層、膏會不會泵出,是伺服器與車載的第一道關。
  • 高溫老化(aging):在最高工作溫度附近長期放置後重測熱阻與硬度——很多材料「新的時候很好,一年後變硬/變乾/熱阻翻倍」。
  • 振動與衝擊:車載、戶外設備必測。凝膠要扛車規振動(如 LV124),墊片要驗證壓縮狀態下不會位移。
  • 壓縮永久變形:密封條與墊片的長期回彈能力——變形太大,間隙保護與密封同時失效。
  • 低揮發(outgassing)與污染:光學與潔淨環境必測。揮發物會在光學面凝結,也會污染接觸面。
  • 冷卻液/化學相容性:浸沒冷卻與液冷場景,材料要在介電液中泡幾千小時後重測導熱、溶脹與機械強度。

熱阻的測量方法本身也值得較真:不同測試標準(如 ASTM D5470 系列)對壓力、厚度、熱電偶位置的設定不同,測出來的熱阻可能差很多。業界對 TIM 熱阻量測與應用的討論,可參考Electronics Cooling 雜誌的技術文章——拿供應商數據時,先問一句「這個熱阻是在什麼壓力、什麼厚度下測的」。

量產落地:點膠、模切與供應一致性

實驗室驗證通過後,量產才是真正的考驗。三件事最容易在導入時翻車:

  • 點膠工藝:凝膠與膏的量產走自動點膠,黏度、觸變性、點膠針頭與節拍要一起驗——同一支針頭打墊片級的高黏度凝膠和打膏,參數完全不同。點膠的溢料、拉絲、氣泡都要在試產階段抓掉。
  • 模切與公差:墊片與膠帶的模切精度、尺寸穩定性決定貼合良率;軟墊(Shore OO 30 以下)模切容易撕裂,中硬度配方常是量產的更好選擇。
  • 供應一致性:導熱材料的批次差異會直接反映在熱阻上。要求供應商提供每批次的導熱係數、硬度、厚度公差數據,並確認產能與交期——材料再好,斷供就是零。

量產條件的完整檢查清單(含返工、儲存與壽命管理),同樣在姊妹篇《導熱材料選型指南》的後半段,這裡不重複展開。

FAQ:高功率散熱材料常見問題

導熱膏會導電嗎?導電了會怎樣?

傳統導熱膏以矽油為基底,本身不導電;但含金屬/碳填料的膏(如液態金屬、部分高導熱配方)是導電的,溢出到電路會造成短路。高功率場景用導電型膏時,必須控制塗佈量、做絕緣圍擋或改用絕緣型材料。

導熱墊片和導熱膏可以互相替代嗎?

看間隙與壓力。間隙小、壓力可控,膏的熱阻更低;間隙大、要吸收公差或需要可返工,墊片與凝膠更合適。兩者的「適用區間」在間隙 0.25 mm 附近重疊,但可靠度行為不同(膏會泵出、墊片會永久變形),不是隨便能換。

相變材料用在什麼場合?

常溫固態、工作溫度軟化填縫,適合「儲運不流動、工作低熱阻」的場合——冷板 TIM1、IGBT 與散熱器界面、高頻微處理器。它比膏耐泵出、比墊片熱阻低,是兩者之間的折衷。

浸沒式冷卻一定要換散熱材料嗎?

不一定全換,但必須驗證相容性。原有墊片、凝膠、膠帶泡在介電冷卻液裡可能溶脹、析出或降解,要在液體中做長期浸泡測試後重測導熱與機械性能,再決定保留或更換配方。

為什麼光模組要特別強調低揮發?

光學耦合面極度敏感,材料揮發的低分子矽氧烷會在透鏡、耦合面凝結成膜,直接劣化光學性能與可靠性。光模組場景因此優先選非矽墊片或低揮發配方,並以揮發量數據做入選門檻。

把拆解結果帶去跟供應商談

這篇指南的拆解順序,可以濃縮成一句話帶進會議室:先報功率密度與熱流密度,再報間隙與夾持壓力,最後報可靠度測試要求——讓供應商用這三個數字對你報材料,而不是用導熱係數排行榜報價。把四大場景對照表印出來,按你的產品圈出場景,拿規格書逐項核驗,你會發現選材從「憑感覺」變成「有依據」。

需要有人幫你把三個變數轉成具體材料建議?與 Ziitek 技術團隊討論選型——我們按應用場景(伺服器、車載、通訊、電源)配對導熱墊片、凝膠、膏、相變與灌封方案,並提供樣品與驗證數據。更多高功率應用的技術文章,集中在高功率應用主題頁。
