導熱材料測試方法：熱阻、可靠度、量產驗證

導熱材料的測試方法不是「照著規格書上的數字收貨」那麼簡單：同一片墊片，換個測試壓力、膜厚或測試方法，量出來的熱阻可以差上好幾倍。真正可用的驗證，是把測試拆成三層——材料特性（導熱係數、熱阻）、可靠度（熱循環、高溫高濕、油析揮發）、量產一致性（批次檢驗、出廠報告）——每一層測不同的問題，再用同一套條件邏輯把數字串起來。這篇指南給硬體、可靠度與品保工程師一套可以照著排的驗證架構，以及向供應商索取測試資料時不會被規格書糊弄的檢查清單。

先講清楚邊界：這篇談「怎麼驗」，姊妹篇《導熱材料選型指南》談「怎麼選」——先讀那篇把材料類型定下來，再拿這篇的方法去驗收你選的那一家。選錯了材料，測試做得再嚴謹也只是把錯的東西驗證得很徹底。

導熱材料測試方法怎麼分層？先用三層架構框住驗證範圍

工程上的驗證失敗，多半不是某個測試做錯，而是層次混在一起：拿實驗室「材料特性」的數字，當成「量產每一批」的保證；或拿一顆樣品的可靠度測試，宣稱整條產線都一樣。把驗證拆成三層，各自回答各自的問題，是這篇文章的核心框架：

• 第一層 · 材料特性與熱性能：這批材料「本質上」導熱多少、熱阻多少、幾何與硬度規格是否成立。目的是承認規格與橫向比較——樣品級、條件固定。
• 第二層 · 可靠度與環境耐受：這顆 TIM 在熱循環、高溫、高濕、長期壓縮下會不會退化、泵出、油析或揮發。目的是確認壽命內不失能——樣品級、按應用排條件。
• 第三層 · 量產一致性：量產的每一批，是不是都和承認樣品一樣。目的是守住批間變異——每批或抽批檢驗，靠 IQC 與出廠報告（COA）落地。

三層對應三種文件：第一層對應 datasheet 與承認書，第二層對應可靠度測試報告，第三層對應每批的 COA 與 SPC 數據。向供應商要資料時，三份都要要——只給 datasheet 的供應商，等於只證明了第一層。下面是總測試矩陣，把三個層級、測什麼、怎麼測、什麼時候測一次列清楚：

這張矩陣不是叫你全部照做：光學產品一定要做油析揮發，車載一定要做熱循環，室內低功率消費品可以只做 L1＋部分 L2。測試矩陣是「按應用勾選」，不是「按表操課」。墊片類材料的厚度、硬度與公差是 L3 的第一道關卡，相關規格可對照導熱墊片產品系列的標示方式建立自己的進料標準。

導熱係數與熱阻：兩種數字，來自不同的測試方法

規格書上最容易誤讀的一對數字，就是導熱係數（thermal conductivity）與熱阻。導熱係數是材料本質屬性，描述「材料本身」導熱多快；熱阻描述「這條接合處」實際表現，還包含膜厚與兩側接觸熱阻。而兩者的測試方法完全不同——這是驗證架構的第一個分叉。

導熱係數的測法大致分兩類：

• 穩態法：樣品處於穩定熱流下，量「熱流 × 溫差 × 厚度」算出 k。常見如防護熱板法，以及測熱阻再換算的防護熱流計法（ASTM E1530）。適合均質、中低導熱的材料。
• 非穩態（瞬態）法：施加瞬間熱脈衝或週期熱源，量溫度響應推導熱擴散率，再乘密度與比熱得到 k。雷射閃光法（ASTM E1461）是高導熱材料的主流；熱盤法（TPS）則常用於膏體、液體與軟質材料。

不同方法量同一片材料，結果可能差一截——樣品厚度、方向、表面狀態、量測溫度都不一樣，方法之間沒有「換算公式」。所以驗證第一課：比較 k 之前，先確認兩邊用的是同一種方法、同一方向。石墨類各向異性材料尤其如此：Ziitek 的導熱石墨片系列在平面（X-Y）方向可到 240–1700 W/m·K，但垂直（Z）方向只有約 5–140 W/m·K——不看方向的 k 數字，比沒有數字更危險。

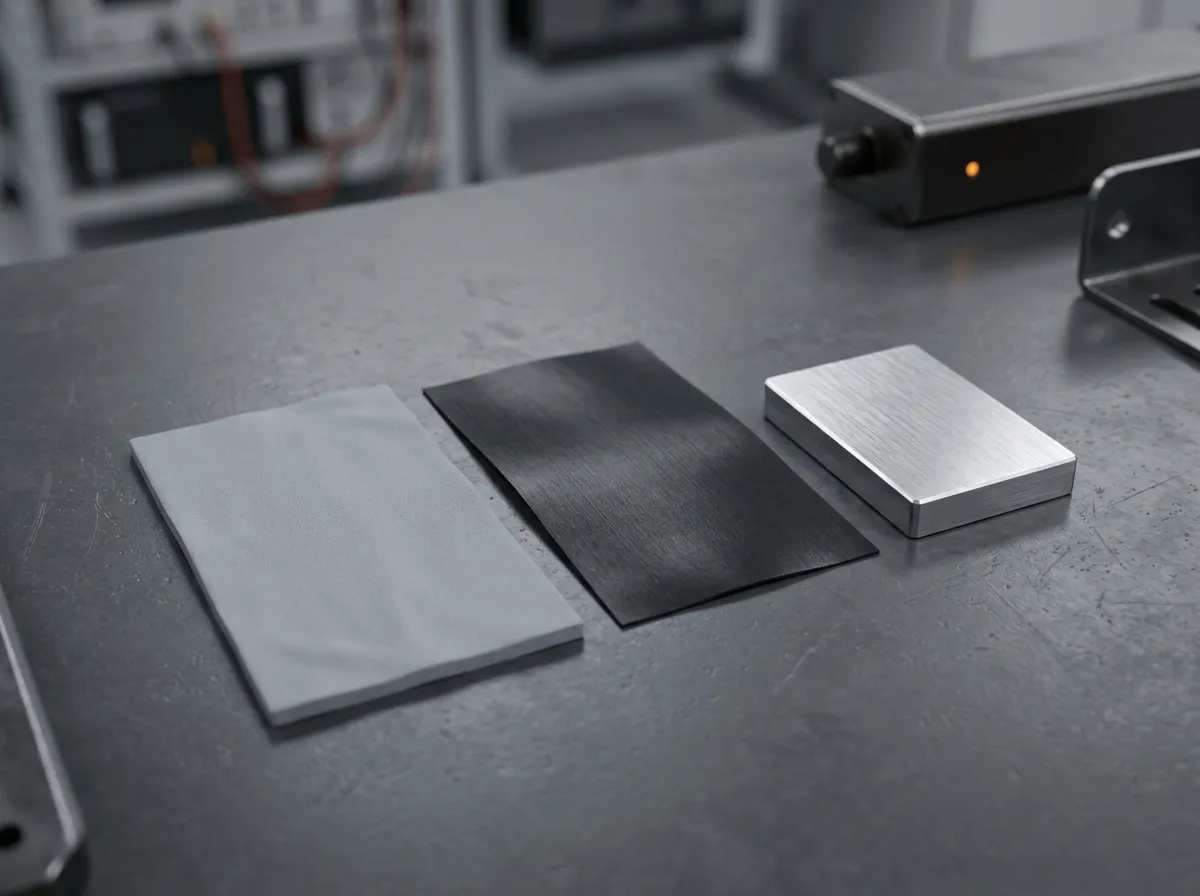

同一批材料，換個量測方法或方向，k 的數字就不同——樣品狀態與方法條件要一起記錄，數字才有意義。

熱阻的測法則是另一套：把樣品夾在加熱塊與冷卻塊之間，量通過的熱流與溫差，得到的是「整條接合處」的表現。這裡的主角是 ASTM D5470，下一節單獨講它為什麼是 TIM 驗證裡最常被誤用的標準。規格書上的 k 與 Rth 到底怎麼對應到你的設計，前一篇姊妹指南有從參數到決策樹的完整拆解，本篇不重複。

熱阻怎麼測才可信？壓力、膜厚與 ASTM D5470

ASTM D5470 是導熱界面材料熱傳特性測試的業界主流標準，標準全文由 ASTM 官方販售：樣品放在兩個金屬塊之間，上塊加熱、下塊冷卻，量穩定狀態下的熱流與上下溫差，得到歸一化到面積的熱阻，通常以 °C·cm²/W 表示。為什麼要歸一化到面積？因為面積大一倍，能傳的熱就多一倍——不歸一化的「總熱阻」無法跨尺寸比較。

D5470 真正的重點不在「用哪台儀器」，而在「什麼條件下量」。影響結果的參數至少有四個：

• 測試壓力：壓得越緊，接觸熱阻越低。墊片在 10 psi 與 30 psi 下量出的熱阻可能差 20–40 %（行業典型值，依硬度與壓力區段而異）——規格書不寫壓力，數字就沒有錨點。
• 壓縮後膜厚（BLT）：同一片墊片壓到 0.5 mm 與 0.3 mm，熱阻完全不同。膏與凝膠的 BLT 由塗佈或點膠工藝決定，量測時更要寫清楚。
• 量測溫度：多數 TIM 的 k 與熱阻會隨溫度漂移，規格要標是在哪個平均溫度下量的（常見 50 °C 或 100 °C 等級）。
• 治具與樣品狀態：金屬塊表面粗糙度、樣品是否含離型膜、是否先老化過，都會改變數字。

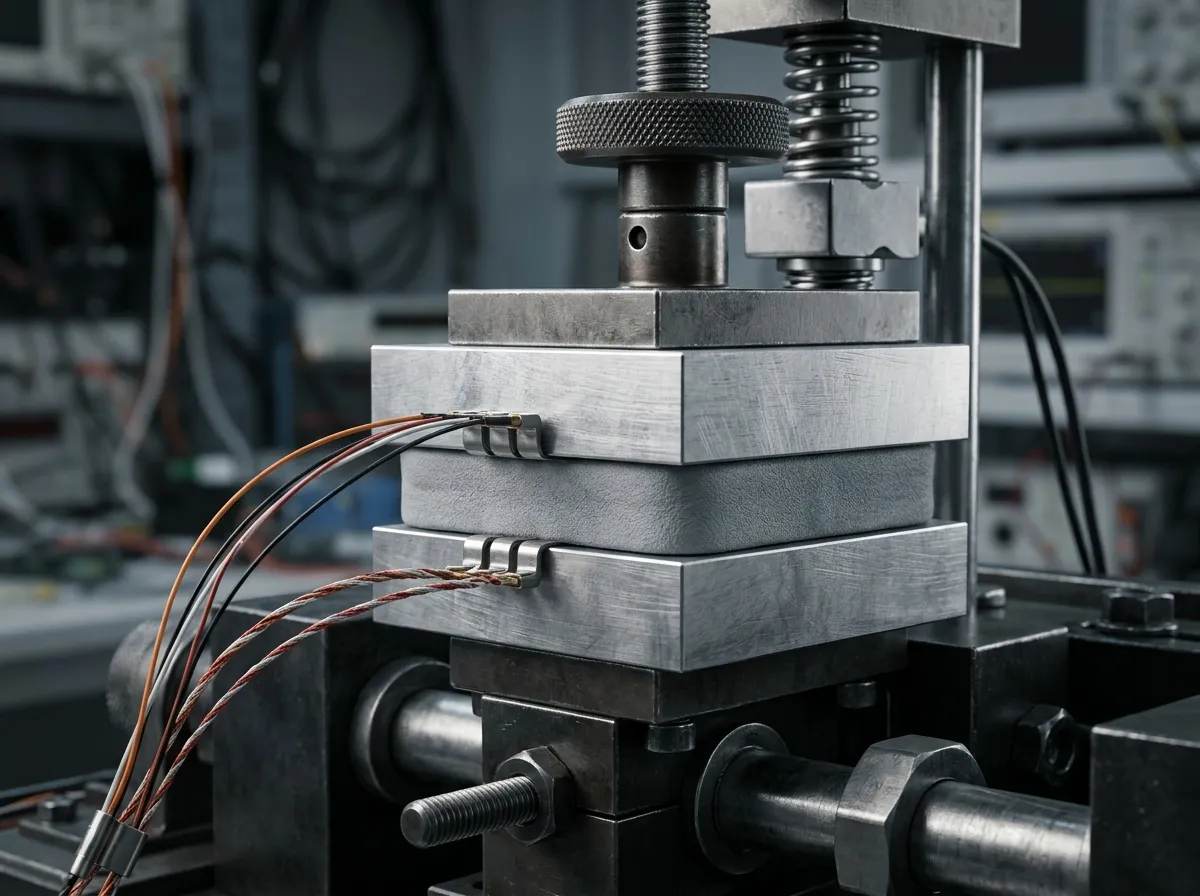

熱阻測試的核心是「把條件釘死」：壓力、膜厚與溫度不同，同一片墊片會量出不同的數字。

所以判讀心法只有一句：熱阻數字一定要連同「壓力＋膜厚＋方法」一起看，缺一不可比。反過來說，這也給你一條篩選供應商的捷徑——規格書肯不肯把測試條件寫清楚，本身就是供應商實驗室成熟度的試金石。業界對 TIM 熱阻測試的條件敏感度早有經典討論，Electronics Cooling 的技術文章把膏、墊片、PCM 的熱阻量級與量測陷阱講得很清楚，值得當背景讀物。

實務上一個常見誤區是把「熱阻」直接當「材料熱阻」：D5470 量到的數字包含材料本體加上兩側接觸的貢獻，不同壓力下接觸貢獻佔比不同。想分離兩者，需要量多個膜厚外插——這屬於進階判讀，一般採購驗收用「同條件比大小」就夠了。膏狀材料的熱阻條件特別敏感，導熱膏產品系列的規格頁是練習「先看條件欄再看數字欄」的好範例：同一支膏，塗多薄、壓多緊，直接決定你拿到的熱阻值。

可靠度測試怎麼排？熱循環、高溫、高濕的條件與判退

材料特性測試回答「現在好不好」，可靠度測試回答「三年後還好不好」。TIM 是軟材料，失效多半是漸進的：熱循環讓膏體慢慢泵出、高溫讓基礎油析出、濕氣讓絕緣性能退化。可靠度測試的條件沒有萬用答案，要從「產品會經歷什麼」倒推，常用條件如下（皆為行業典型值，實際以產品溫區與雙方約定為準）：

熱循環的循環數與溫度範圍，可參考 JEDEC 的 JESD22 系列或 IEC 60068-2-14 的精神，再依「實際最差環境＋安全餘量」訂自己的規格；熱循環的物理機制——反覆膨脹收縮造成的應力與疲勞——是所有條件設計的出發點。

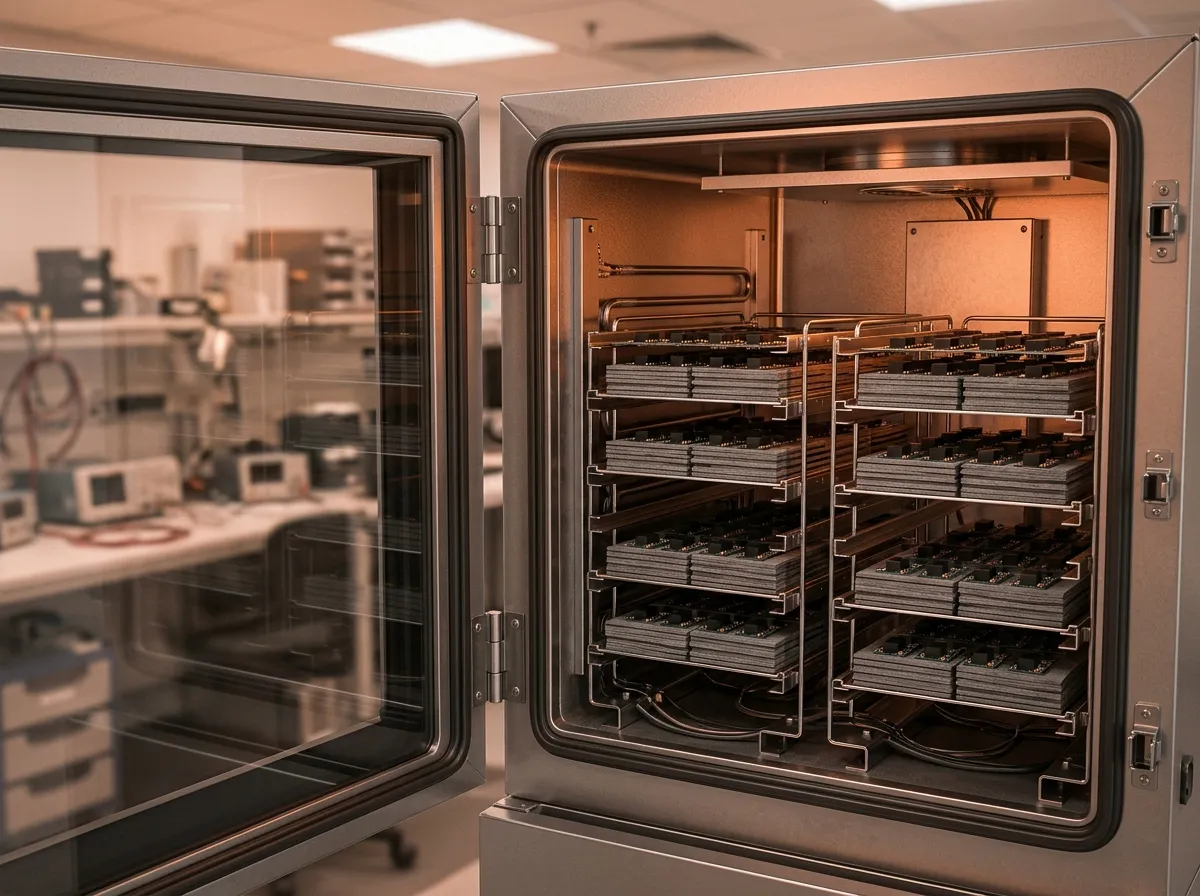

可靠度測試的條件要從「產品實際會經歷什麼」倒推：溫差越大、循環越頻繁，條件就要越嚴。

判退標準要在測試前寫死，不要等數據出來才討論。業界常見的做法是抓四個維度：

• 熱阻變化率：測試前後同條件量測，常見接受線在 +15～+20 % 以內（行業典型值，嚴苛應用更緊）——數字要雙方白紙黑字約定；
• 外觀：裂紋、分層、明顯析出、變色——目視或放大鏡檢；
• 機械特性：硬度、壓縮率漂移是否超過規格；
• 電氣特性：絕緣型材料在濕熱後要複測耐壓與絕緣電阻。

相變材料（PCM）在高熱循環場景有先天優勢——常溫固態、到相變溫度才軟化，抗泵出特性讓它在全年無休的伺服器與車載電源特別受歡迎，這類材料的可靠度測試重點是「反覆相變後熱阻是否穩定」，可對照相變材料產品系列的溫區標示來訂循環條件。

長期失效才看得到：泵出、油析、揮發與壓縮永久變形

可靠度測試裡，有四種 TIM 特有的漸進失效最常被低估，因為它們「第一天」都看不出來：

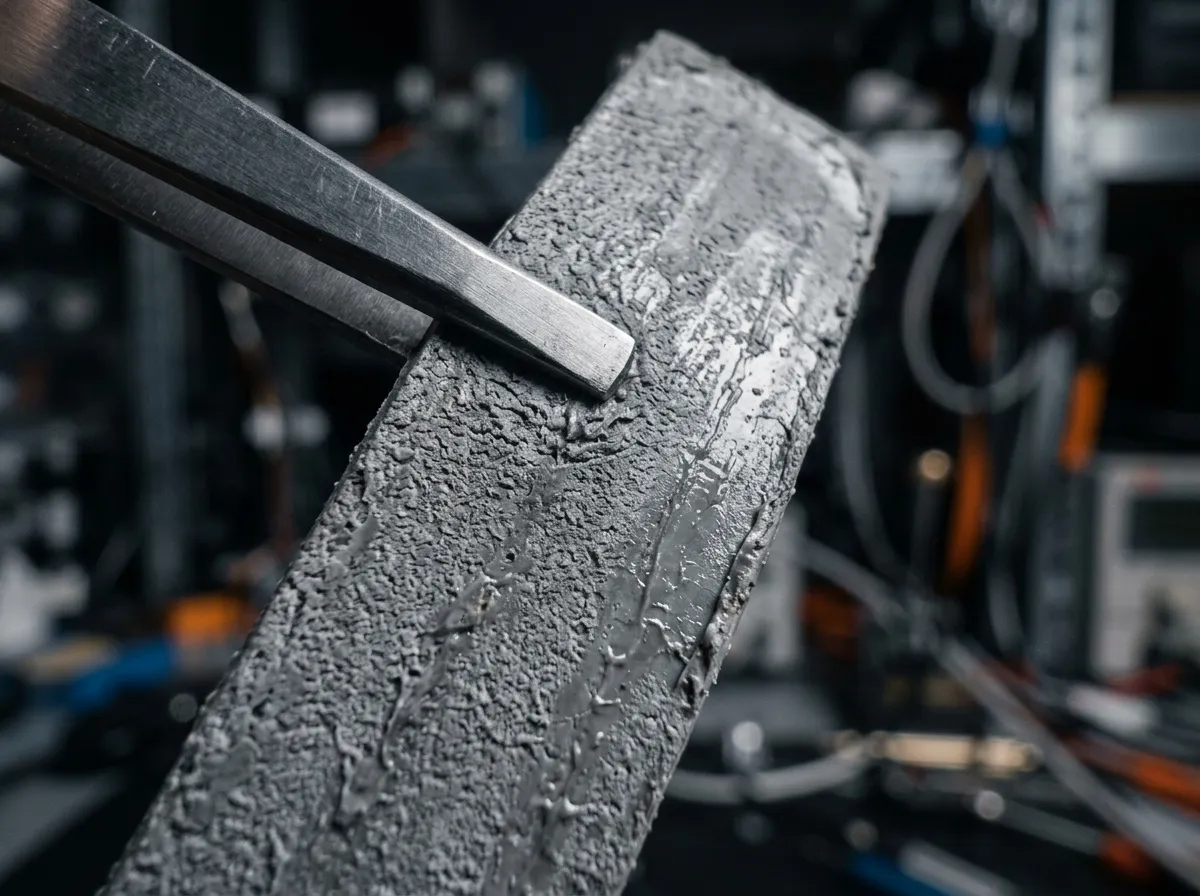

油析、裂化這類漸進失效要靠長時間老化與放大檢視才看得到——規格書上的初始數字不會告訴你三年後的狀態。

• 泵出（pump-out）：熱循環讓接合處反覆膨脹收縮，把膏狀材料一點一點擠出介面。對策是改用抗泵出配方的膏、PCM，或墊片類固態材料。
• 油析（bleed／油分離）：基礎油在溫度與壓力下慢慢滲出材料本體。對光學鏡頭、感測器與金手指接點是汙染風險；量測做法是高溫儲存後觀察析出量。
• 揮發（outgassing）：低分子矽氧烷（D3–D20 等）在高溫下逸散、再凝結在鏡片或腔體內壁。光學、雷射與密封模組對它最敏感——真空與航太產業以 ASTM E595 的總質量損失（TML）與收集揮發凝結物（CVCM）概念量化材料放氣特性，一般電子產品則用加權烘烤或目視凝結檢查。怕矽揮發的場景，非矽導熱墊系列與低揮發矽膠配方是兩個方向。
• 壓縮永久變形（compression set）：軟墊在長期高溫高壓下彈性逐漸喪失，夾持力下降、介面重新出現空氣縫，熱阻跟著爬升。螺栓鎖固的結構尤其要在壽命末期確認墊片還壓得住。

這四種失效各自有完整的診斷方法與替代材料策略，本篇只給判斷框架——何時該擔心、往哪個方向解；逐項的測試細節會由本主題後續的專文（熱循環測試規劃、泵出、油析與揮發驗證）補齊。設計階段的原則是先問一句：我的產品裡，有沒有「光學、接點、密封、長期高溫」四個高風險關鍵字？ 有一個就至少要做對應的那一項。

電氣、阻燃與環保合規要測什麼？

TIM 常同時兼任「導熱」與「隔離」兩個角色，跨電壓的接合處（電源、IGBT、馬達驅動）必須用絕緣型材料，並驗證它的電氣特性：

• 耐壓與絕緣：絕緣墊片的擊穿電壓、耐壓等級與絕緣電阻。Ziitek 的 TIS® 絕緣系列耐壓可到 1,500–6,000 VAC，絕緣導熱片系列按耐壓分級標示，選型時直接對照你的工作電壓與爬電需求。
• 導電材料的紅線：石墨片、碳纖維墊與液態金屬是導電的，絕對不能用在跨電壓接合——這是設計錯誤，不是測試能救的。
• 阻燃：有安規需求的產品（電源、家電、車載）通常要求 UL 94 V-0 等級，並以 UL 黃卡追蹤型號與材料的一致性。
• 環保與有害物質：出口歐美需要 RoHS、REACH 合規文件；產線可做 XRF 篩查重金屬。管理體系（如 QC 080000 有害物質過程管理）決定的是「供應商有沒有制度保證合規」，跟測試報告一樣該列入供應商評鑑。

這一段的測試大多屬於「有就是有、沒有就是沒有」的通過型驗證，爭議少；真正的坑在文件覆蓋範圍——UL 黃卡要核對是否涵蓋你採購的那個型號，RoHS／REACH 報告要確認是針對該型號而非「同系列」。驗收時把型號逐一對上，比信任品牌名可靠。

量產一致性怎麼驗？讓每一批都像承認樣品

承認樣品很完美、量產第一批就漂掉，是 TIM 採購最常見的噩夢。導熱材料是「混煉填料→成型／硫化→裁切」的批式製程，批間變異的來源很具體：填料分散不均、硫化程度波動、厚度公差、模切尺寸漂移。第三層驗證就是要把這些漂移擋在進料端：

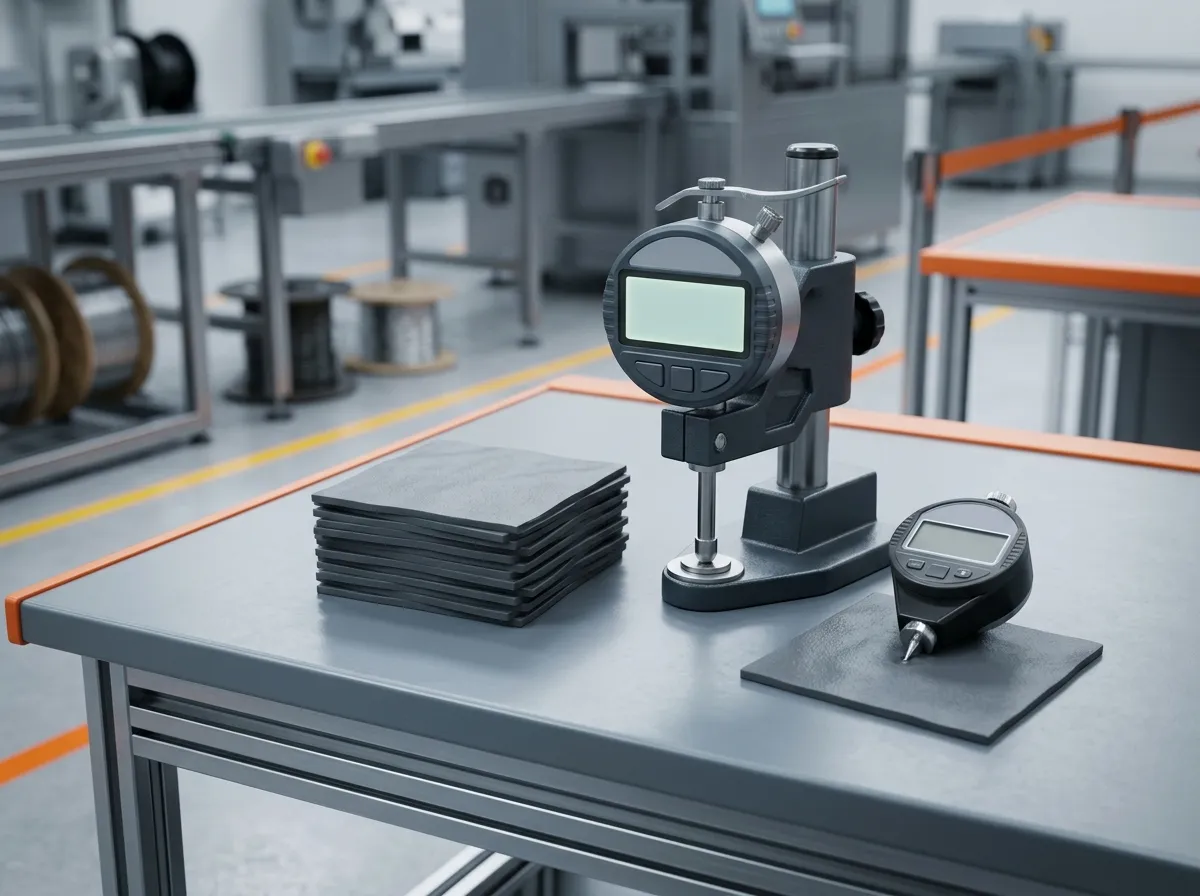

量產一致性的第一道關卡是幾何：厚度、硬度與尺寸每批都量，比偶爾抽一次熱性能更能攔住批間漂移。

• 進料檢驗（IQC）：每一批至少量外觀、尺寸、厚度與硬度——這四樣儀器門檻低、幾分鐘出結果，卻能攔下多數常見的批間問題。熱性能（熱阻）可以週期抽測，不必每批全測（成本考量），但抽測頻率要寫進承認書。
• 出廠報告（COA）：合格的供應商每批出貨都附 COA，內容至少含批號、厚度／硬度／密度實測值、熱性能抽測值、RoHS 狀態。沒有 COA 的批次，按「未驗證」處理，不是按「合格」處理。
• 製程能力數據（SPC）：供應商若有 ISO 9001 或 IATF 16949 體系，可以要求批間厚度等關鍵參數的製程能力數據（如 Cpk）——這比單批合格與否更能預告「下一批會不會出事」。
• 變更管理：配方、厚度、供應商、產線地點任何一項變更，都要觸發「重驗第一、二層」而不是只補一份新 COA。把變更通知（PCN）條款寫進採購協議，是品保部門最划算的一筆保護。

Ziitek 的立場是「一致性是設計出來的，不是檢驗出來的」——四個生產基地（東莞、昆山、台灣、越南）共用同一套工藝與檢驗標準，加上 ISO 9001 與 IATF 16949 體系，讓多點供貨不會變成多套品質。凝膠與膏這類點膠型材料的一致性還牽涉包裝與保存（黏度隨儲存條件變化），量產抽驗要連「收到貨時的狀態」一起看，導熱凝膠產品系列的儲存與使用條件可以當作訂 IQC 的參考。

一份完整的導熱材料驗證計畫怎麼寫？

把三層收斂成時間軸，驗證計畫就是四段：

• 樣品承認（打樣階段）：做 L1 全項——k（同法同條件）、熱阻（帶壓力膜厚）、幾何與硬度、電氣（如需要）、合規文件。這階段的重點是「把測試條件釘死」：以後每一批都用同一套條件比。
• 工程驗證（DVT／PVT 階段）：用正式模具與製程的樣品做 L2 可靠度——熱循環、高溫老化、高溫高濕、油析揮發。抽樣建議每條件至少 3 個樣品、以最差值判定，並預留未測試的對照樣品。
• 量產監控：L3 落地——每批 IQC＋COA，週期性熱性能抽測，供應商 SPC 數據定期回顧。
• 變更與異常處理：任何變更觸發重驗；量產中熱阻異常先查「條件有沒有跑掉」（壓力、膜厚、儀器校正），再查材料——測試條件沒守住，數字跳動常常是量測問題不是材料問題。

把這四段變成可執行的文件，關鍵是下面這張向供應商索取的清單——它同時也是你評鑑供應商實驗室成熟度的問卷：

常見問題（FAQ）

導熱係數高的材料，散熱一定比較好嗎？

不一定。散熱好壞看的是整條接合處的熱阻，由導熱率、壓縮後膜厚與接觸狀況共同決定。高 k 但壓不薄、貼不合的材料，實測可能輸給低 k 但接合好的材料——比規格先比測試條件。

ASTM D5470 到底在量什麼？

量導熱界面材料夾在金屬塊之間的熱阻（含接觸貢獻），標準做法下得到 °C·cm²/W 等級的數字。它同時是「比較基準」也是「誤用重災區」：不帶壓力與膜厚的 D5470 數字沒有比較意義。

為什麼熱阻規格一定要標壓力？

墊片要靠壓力壓實才能貼合，壓力不同、接觸熱阻就不同，量出的熱阻可差 20–40 %（行業典型值，依硬度與壓力區段而異）。規格書只寫「熱阻 1.0 °C·cm²/W」而不寫在幾 psi 量的，先假設它不可比。

導熱墊片需要做熱循環測試嗎？

看應用。車載、戶外與溫差大的機櫃一定要做；室內恆溫消費品可以簡化。熱循環主要抓泵出、膜厚漂移與開裂——固態墊片比膏體耐泵出，但仍要確認長期壓縮後的回彈夠不夠。

油析和揮發有什麼不同？

油析是基礎油以液態滲出材料（汙染接觸面），揮發是低分子矽氧烷以氣態逸散再凝結（汙染光學件與腔體）。光學與接點場景兩者都要防，怕矽就考慮非矽配方。

為什麼不同實驗室量的導熱係數不一樣？

方法（穩態／雷射閃光／熱盤）、樣品厚度與方向、量測溫度、表面處理都不一樣，彼此沒有換算公式。跨實驗室比較前，先確認方法與條件一致。

供應商的測試報告，先看哪一欄？

先看「條件欄」再看「數字欄」：壓力、膜厚、方法、溫度、樣本數、判定標準都寫清楚了，數字才有意義——條件欄越完整，報告越可信。

下一步：把三層架構帶進你的承認流程

驗證 TIM 不需要一次買齊所有儀器，需要的是先把架構立起來：第一層釘條件、第二層排可靠度、第三層守批次，然後向供應商要三份文件——條件完整的 datasheet、真的做了的可靠度報告、每批的 COA。Ziitek 自 2006 年生產導熱材料，產品線涵蓋墊片、膏、凝膠、相變、石墨與非矽系列，四個基地共用同一套檢驗標準；帶著你的應用條件與驗證項目，與 Ziitek 工程團隊討論測試數據與樣品
