逆變器灌封膠怎麼選？儲能 PCS 的三個取捨

逆變器灌封膠（含儲能 PCS、大功率變流器）的選型，幾乎都會卡在同一個地方：三個條件各自指向不同的材料，而規格書不會告訴你該犧牲哪一個。 一台儲能機櫃要撐十幾年戶外運轉，直流母線電壓可能上千伏，客戶合約還要求現場可維修——耐熱循環要材料夠軟、絕緣耐壓要材料夠密、可維修又要材料拆得開。這篇不是材料排行榜，而是一套排序方法：先確認哪一個條件不可讓，其餘兩個自然收斂。讀完你會拿到一張排序表、一份量產條件清單，以及一份可以直接帶去問供應商的索取清單。

儲能 PCS 的灌封條件，為什麼和微型逆變器不是同一題

功率轉換系統（Power Conversion System，PCS）在儲能系統裡負責電池與電網之間的雙向轉換。同一個名字底下，功率等級可以差三個數量級：屋頂光伏的微型逆變器是數百瓦到數千瓦，一台組串式或集中式 PCS 是數百千瓦到數兆瓦。把前者「整機灌封一顆小盒、壞了就換機」的結論搬到後者，會錯得相當徹底。

三個差異最關鍵。第一是熱流路徑：微型逆變器靠外殼自然對流就夠，PCS 的功率模組多半走冷板或液冷，灌封層只是熱通道中的一段，不是全部。第二是直流母線電壓等級：高壓側的絕緣距離、爬電與介面耐壓都有明確要求，灌封膠要負責的是立體空間的絕緣，不能只當填充物看。第三是可維修性：微型逆變器失效即整機替換，PCS 是機櫃式設備、功率模組通常設計成可抽換，一次返修的代價與停機時間直接寫進保固合約。

還有一個常見誤會：PCS 很少「整櫃灌封」。 實際上被灌封的通常是功率模組、輔助電源板或感測板這類子模組，機櫃層級靠結構密封與氣流管理。這代表同一台設備裡可能同時存在灌封膠、導熱絕緣片、導熱凝膠與密封條四種材料，各自負責不同的介面——把它們混成「選一種膠」來討論，是選型一開始就走偏的主要原因。（三大基體裡的聚氨酯（PU）低溫韌性不錯，但耐溫上限約 130 °C，在 PCS 的機櫃溫升條件下通常先出局，本文不展開。）

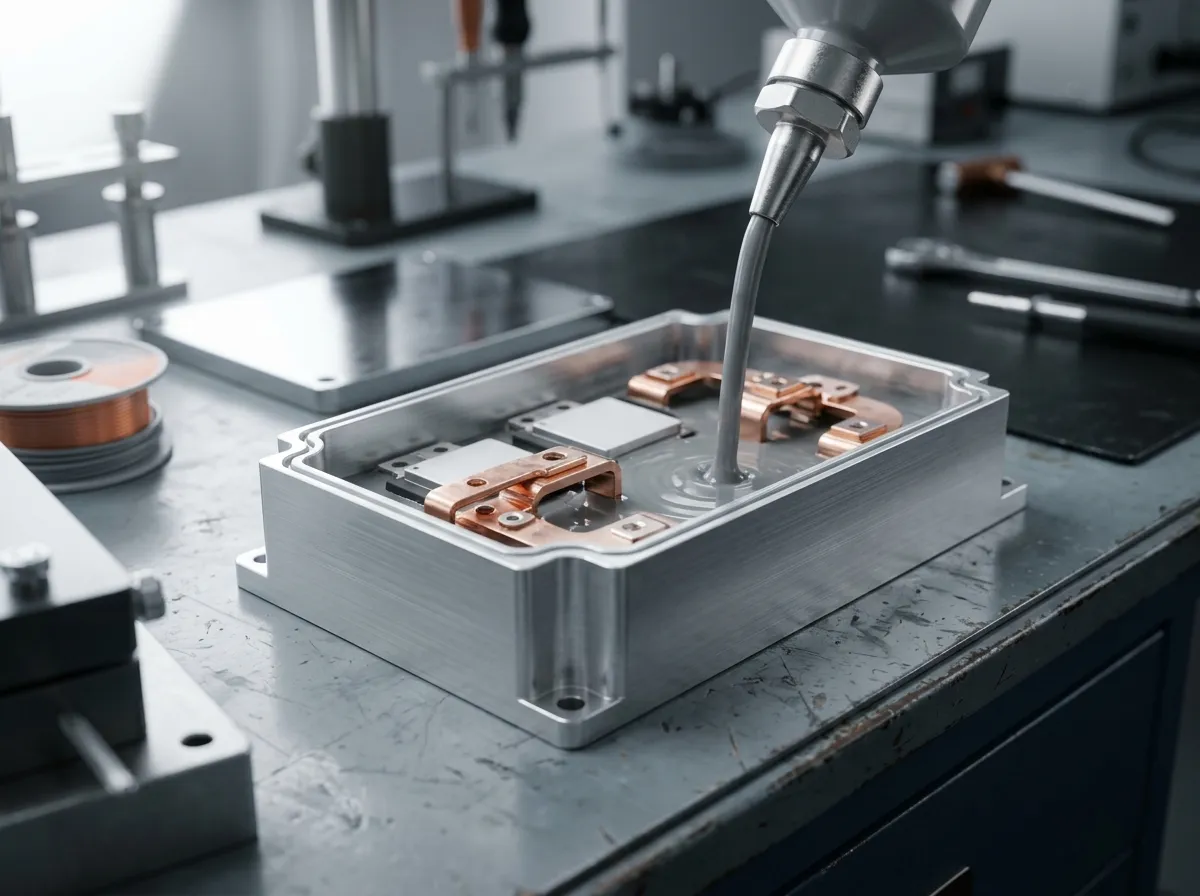

PCS 場景的灌封對象通常是功率模組而非整櫃——同一台設備裡，灌封膠、絕緣片、凝膠與密封條各管一個介面。

選型第一步：先分「整機灌封」與「局部絕緣或黏接」

在比較材料之前，只要回答兩個問題，範圍就會縮掉一半：

1. 元件需不需要被整顆包覆？ 需要（防水、防塵、絕緣、防拆、抗震）→ 走灌封膠；只需要處理某一個接合面 → 走局部方案。
2. 這顆模組未來會不會拆修？ 會 → 把「可返工」放進材料條件；不會 → 可以放心選高接著、永久性的系統。

第二個問題在 PCS 上幾乎總是「會」。這一條會直接淘汰掉一批候選材料，效果比翻十份規格書都快。

如果真正的問題是「功率元件與散熱器之間有間隙要導熱」，那其實還不需要灌封——那是導熱墊片、凝膠與絕緣片的戰場。站上新能源方案把這類場合界定為間隙超過 1.5 mm，並舉出填充 0.5–5 mm 間隙的實例。判斷順序（先看間隙與夾持壓力、再看熱阻需求）在導熱材料整體選型指南的間隙與壓力決策樹裡拆得比較細，本文不重複。

局部方案與灌封膠的分工可以這樣記：

分清介面之後，剩下三個維度就是真正的取捨所在。

維度一｜耐熱循環：溫差與循環次數決定材料該多軟

灌封膠最常見的長期失效不是膠自己壞掉，而是膠與元件熱膨脹不同步。材料受熱膨脹的程度用熱膨脹係數（CTE）描述；矽膠、環氧與銅、鋁、陶瓷之間的 CTE 差距可以到一個數量級。反覆的熱循環之後，這個差距會累積成應力。

應力最後長成什麼樣，取決於材料的模量。以站上現售系列為例：固化後的矽膠楊氏模量通常在 1–10 MPa，硬質環氧則在 1–5 GPa 級——相差約三個數量級。低模量的矽膠會跟著元件脹縮、把位移吸收掉；高模量的環氧把位移轉成應力，灌進焊點、引線與陶瓷本體。同一顆模組、同樣的溫差，兩者的失效模式完全不同。

這個結論有一份來自電源模組廠的公開實測可以對照。RECOM 的灌封指南記錄了自家模組的熱循環測試（−40 °C ↔ +85 °C 溫度衝擊，每 250 次循環抽樣一次）：750 次循環以內，軟質與硬質灌封的樣品在電氣性能上測不出差異；1,000 次循環之後硬質材料開始導致轉換器故障，原因是灌封膠與元件之間熱膨脹差異累積的機械應力；1,500 次循環時，軟質樣品 10 件全數無失效，硬質樣品已全數失效（原文未標明兩種樣品的具體化學組成）。

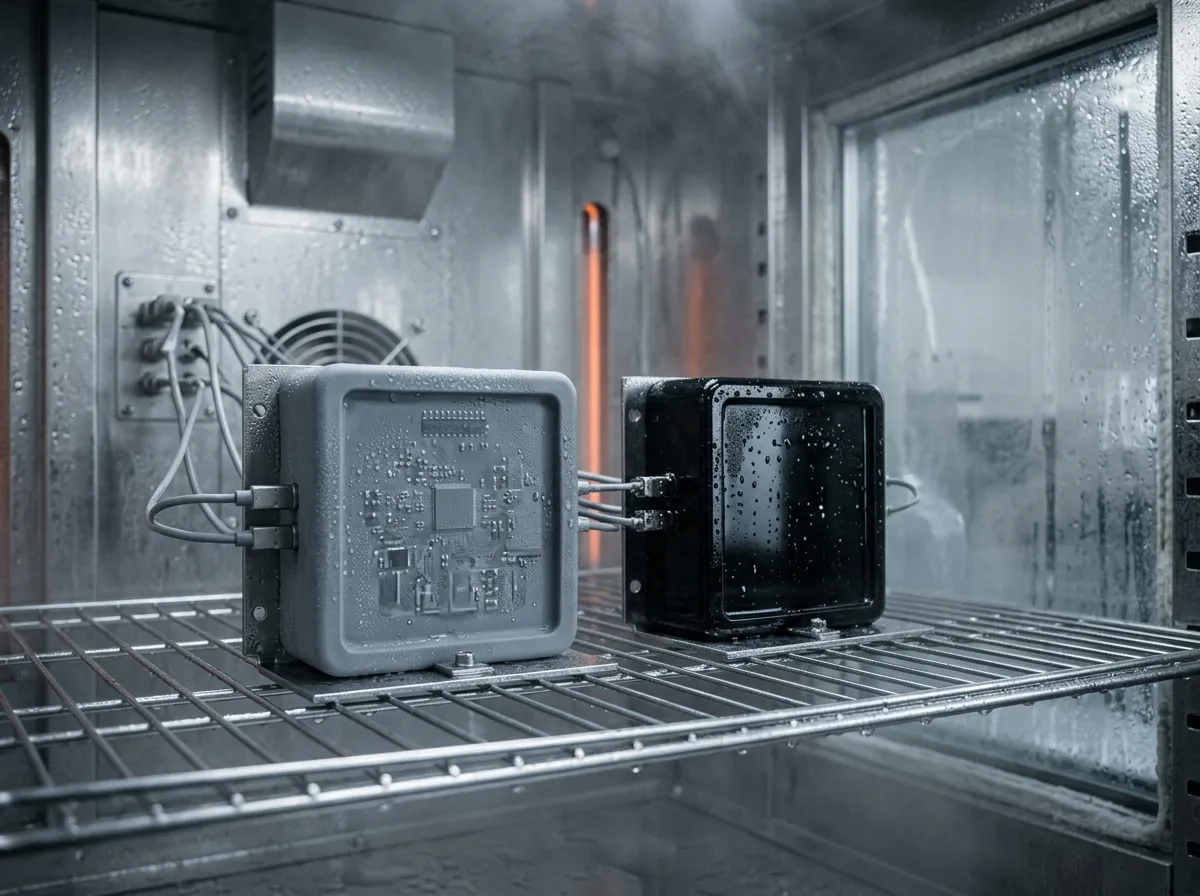

熱循環試驗把「溫差 × 循環次數」壓進灌封層——軟膠靠變形吸收位移，硬膠靠強度硬撐，後者總有撐不住的一次。

把這段換成可操作的判據：

• 溫差大、循環次數多 → 優先軟質系統。戶外耐候、日夜溫差劇烈、或充放電頻繁造成功率模組反覆升降溫的場合，都屬於這一類。
• 溫差小、環境穩定 → 硬質系統才划算。站上環氧系列的文件把適用邊界寫得明確：溫差 ≤50 K 的工況最合適，並建議把澆注深度盡量控制在 10 mm 以內，以降低大面積銅平面在 −40 ↔ +130 °C 循環下開裂的風險。
• 兩者之間的機型 → 用澆注深度、應力消除結構與硬度等級去調，不必一次跳到最軟。

硬度是這一維度最容易被誤讀的規格。它本身不是好壞，而是材料是當結構補強還是當應力消除用的指標：輕填充矽膠固化後約 Shore A 25–45，屬彈性緩衝；高填充矽膠提供 Shore A 65 到 Shore D 85 的較硬選擇，也有 Shore 00 的軟凝膠等級；環氧則是 Shore D 70 以上的硬質封裝。同一系列裡選哪一級，先看你希望膠體承擔多少機械作用。

維度二｜絕緣與耐壓：灌封膠與絕緣片各管哪一段

絕緣是 PCS 選型第二個不能讓的條件，但它由兩個零件分擔，職責不同。

灌封膠管的是體積絕緣。 它填滿元件與外殼之間的立體空間，決定了爬電路徑能不能被固體介質包住、導電部件之間有沒有固體屏障。它的關鍵規格是介電強度（kV/mm，測試時必須註明樣品厚度）、體積電阻率，以及固化後有沒有氣泡——氣泡是絕緣的破口，會因為內部電弧或表面電痕降低絕緣效果。

導熱絕緣片管的是介面耐壓。 它夾在功率元件與散熱器之間，既要導熱、又要在那個薄介面上扛住電壓。這類產品的規格帶可以照導熱絕緣片（TIS）系列的分法來讀：導熱係數 0.6–4.5 W/m·K、絕緣強度可達 6 kV/mm、厚度 0.13–0.5 mm、阻燃等級 UL94 V-0；其中高壓系列的公開描述明確寫出用途是「電動車逆變器、太陽能光電變流器（PCS）和牽引驅動器中的 IGBT／SiC 模組絕緣」，導熱係數 0.9–2.0 W/m·K、厚度 0.18–0.30 mm——這是目前站上唯一直接點名 PCS 的一手材料定位，IGBT 模組絕緣與 SiC 模組絕緣都在它的公開用途清單裡，也是這個場景選材最實用的起點。

兩者在設計上要一起看，因為它們互相影響：絕緣片選薄了、耐壓不足，灌封膠再密也補不回那個介面的電氣崩潰風險；絕緣片選厚了，熱阻上升，散熱就得靠灌封膠的導熱係數去補。實務上的順序是先用母線電壓與安規要求的耐壓值定絕緣片，再用空間幾何與熱阻預算定灌封膠。

阻燃等級在這一維度常被順手帶過，但它對機櫃設備是硬門檻。矽膠與環氧灌封膠都能做到 UL94 V-0，問題在標稱條件：規格書上的 V-0 是特定試片厚度下的結果（環氧系列的公開說明即註明等級因型號與灌注深度而異，其中兩個等級是在 3 mm 試片下達到 V-0），而薄層灌注的實際厚度常遠小於試片厚度——3 mm 試片的 V-0 不自動代表薄層灌注也成立（索取資料時要求標明試片厚度與灌注深度）。UL 94 各等級的判定方式（試片尺寸、燃燒時間、滴落是否引燃棉花）見 UL 94 標準，薄膜類材料另有 VTM 替代等級，兩者在UL 94 V-0 與 VTM-0 的差異說明裡有逐條對照（英文頁，繁中讀者請留意）。索取文件時要一併要求標明試片厚度。

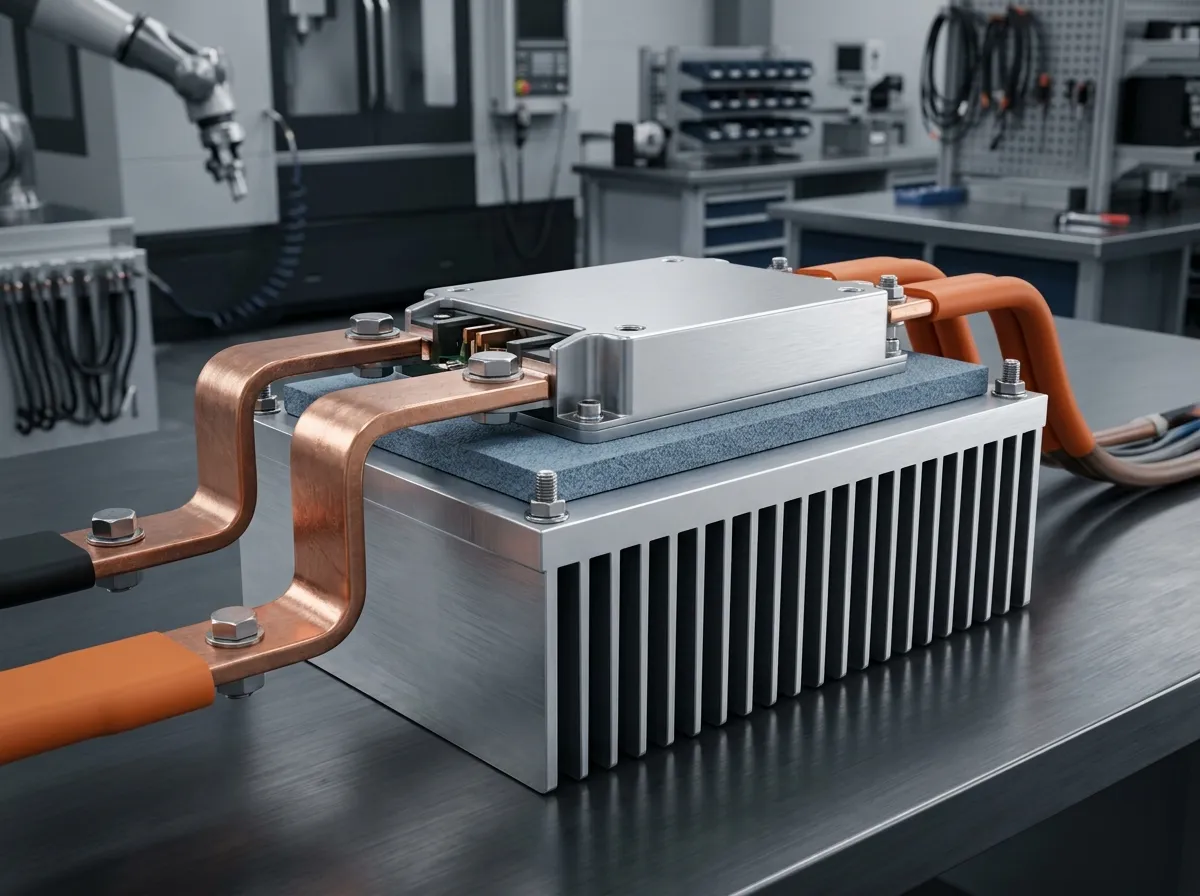

高壓側的絕緣由兩個零件分擔：絕緣片扛介面耐壓，灌封膠包住立體空間的爬電路徑——兩者規格要一起定。

維度三｜維修性：矽膠與環氧的返修代價差多少

這一維度是搜尋結果裡最空白的一塊——前面 20 條中文內容幾乎都把它跳過去了——但它對 PCS 是採購層級的硬條件。

矽膠灌封是可逆的。 固化後的矽膠可以用刀片切開，把故障元件換掉，再把新膠倒回空隙重新灌封；只要表面乾淨，新膠能與已固化的膠層接著。這代表一次返修的成本 = 一段工時 + 少量膠料。供應商文件裡有一條很實用的建議：維修開口的位置在設計階段就要標示，讓現場技師知道從哪裡切，而不是憑經驗亂開。

環氧灌封是不可逆的。 固化後 Shore D 70 以上的硬質膠體無法完整移除，返修通常等同報廢整顆模組。這不是缺點——環氧的密封性與化學隔離能力確實更好（可達 IP67 等級的防潮與化學隔離），對沒有維修需求的量產品是最經濟的選擇；但把它用在需要現場可維修的機型上，就是在替未來的保固成本埋單。

兩個系列的公開規格帶可以放在一起看：

表內數字是系列規格帶，不是單一料號的保證值：同系列個別型號的操作溫度較窄（例如公開標示 −40 至 160 °C 的等級），導熱係數與硬度也隨填充量分級。下單前以你那個料號的規格書為準。

選擇邏輯不複雜：合約要求現場可維修、或機型生命週期內有更換功率元件的規劃 → 矽膠側；完全免維修、追求最強密封與防拆 → 環氧側。 兩者都有現售系列可以對規格：矽膠灌封膠系列與環氧樹脂灌封膠系列。

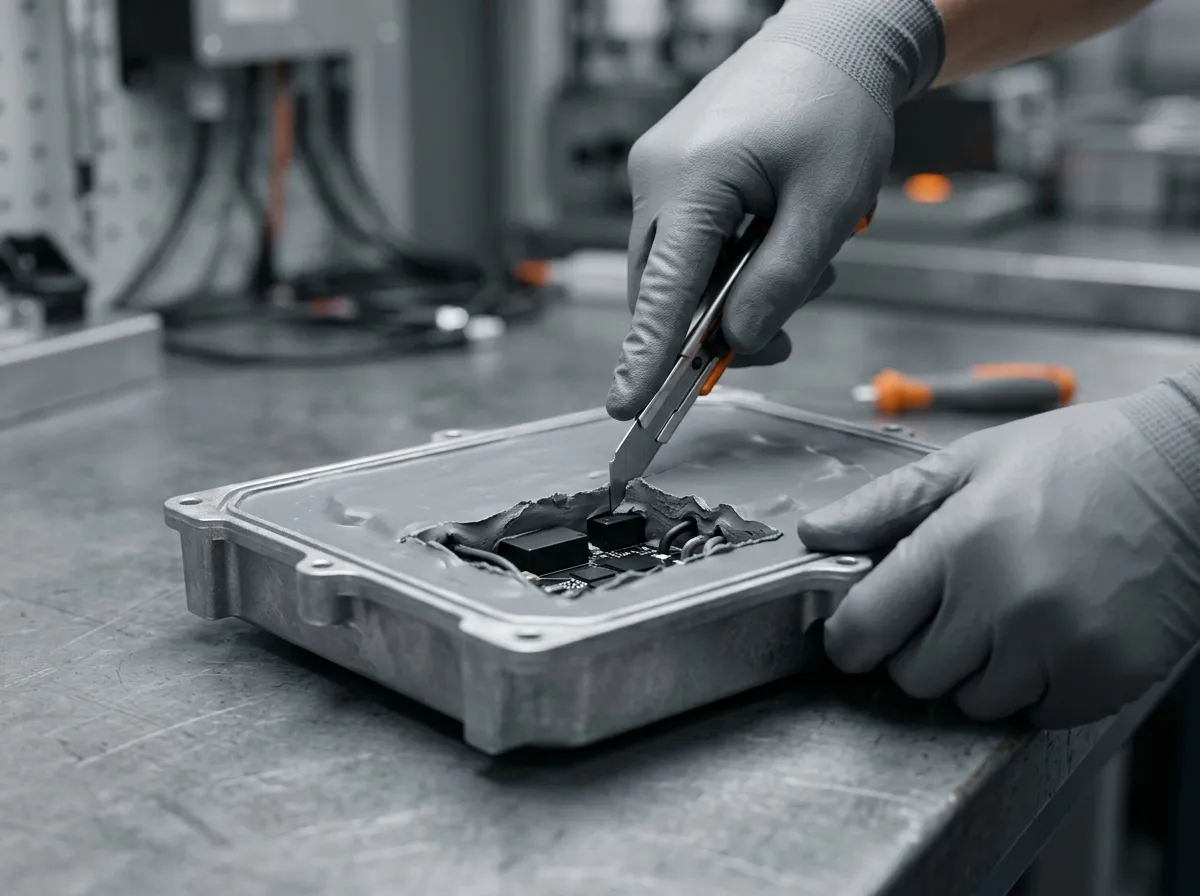

矽膠灌封的返修是「切開、換件、重灌」——代價是一段工時；環氧的返修通常是「報廢」，代價是一顆模組。

三個條件衝突時的排序：一張表收斂

三個維度不會同時最優，所以真正的決策是先鎖定不可讓的那一個，再讓另外兩個讓步。常見機型的排序結果如下：

這張表的用法是從上往下比對你的機型，第一個命中的那一列就是你的排序。儲能 PCS 最常落在第一列與第二列之間，得下場的通常不是「哪一種材料最好」，而是「這台機器的哪一個條件不能讓」。

需要場景化的材料組合（電池包密封、電芯到冷板、低溫加熱）可以參考新能源與電動車的熱管理與密封整合方案，那份把同一台設備裡的四種材料角色並排寫清楚。

量產條件：混合比、適用期、脫泡與澆注深度

材料選對、製程沒接住，一樣會翻車。雙組份系統有五件事要在量產前定案：

1. 混合比：以重量比為準。樹脂與硬化劑密度不同，用容積比會偏。站上兩個系列的標稱比例都是 1:1，但規格書會註明該等級是重量比還是容積比——以你那個料號的規格書為準。
2. 混合方式：低剪切力攪拌 3–5 分鐘。行星式離心攪拌優於手動，手動容易裹入空氣、攪拌不均導致局部固化不完全。
3. 真空脫泡：真空混合能讓氣泡浮到表面再破掉。這是厚層灌封與高壓應用的必要條件，因為氣泡同時是絕緣破口與應力集中源；薄層或凝膠類可視情況省略。有安規要求的高壓隔離屏障，製程上通常要求控制氣泡並以截面或 X 光抽檢。
4. 適用期與固化時間：25 °C 下的操作時間通常 30–60 分鐘，決定你一次混多少、產線節拍怎麼排；環氧常見的加速條件是 70 °C／3 h（部分等級 80 °C／1 h），矽膠可在 80 °C／30 min 加速。加速固化前先確認所有內嵌元件的耐熱上限高於固化溫度，並注意厚層固化放熱。
5. 澆注深度與點膠：硬質系統建議把澆注深度控制在 10 mm 以內；大批量用計量混合點膠設備控制 A/B 比例，比人工倒膠穩定得多。換了膠就別沿用舊的點膠程式，黏度與流動性都要重新開發參數。

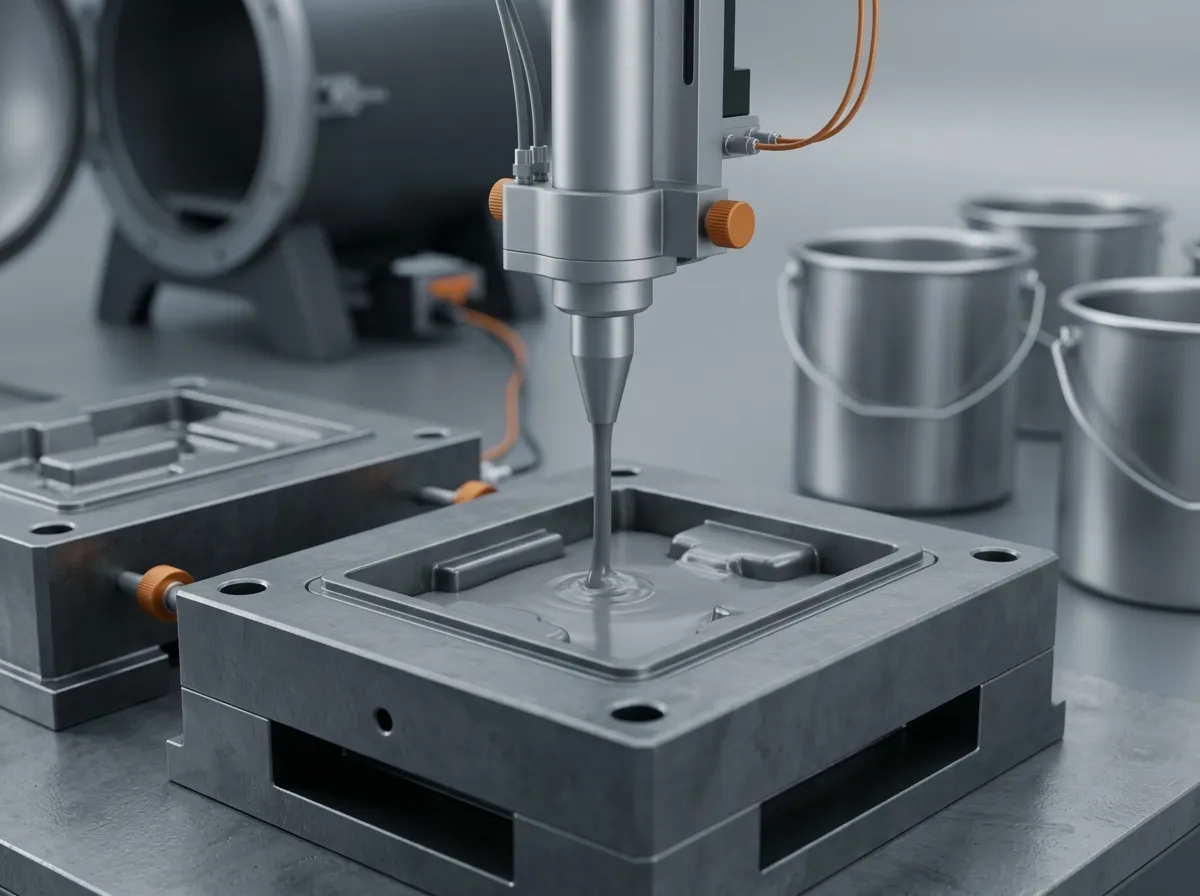

真空脫泡與計量混合點膠是厚層灌封的兩個量產門檻——少了前者，氣泡會在熱循環時變成裂紋起點。

向供應商索取這 7 項資料，比索取樣品重要

候選縮到兩三家之後，把下面七項寫進詢價單。這是繁中市場裡供應商很少主動附上的內容，也是「看型錄」與「專業採購」的分界線：

1. 設計厚度與條件下的導熱表現：要熱阻或導熱係數實測值，並附量測方法（熱界面材料常用 ASTM D5470 一類標準），不是只有一個標稱 W/m·K。
2. 介電強度與測試厚度：kV/mm 必須註明試片厚度（常見 ASTM D149），另附體積電阻率（ASTM D257）。
3. 固化後硬度與模量：標明是 Shore A、Shore D 還是 Shore 00——三者不可互換比較。
4. CTE 與玻璃轉化溫度：CTE 用 TMA、Tg 用 DMA 取得；這兩項決定硬質系統在你的溫差下能不能撐住。
5. 耐熱循環條件與實測結果：要「溫差 K × 循環次數 × 樣品數 × 失效數」的完整表格，不要一句「耐熱循環佳」。
6. 阻燃與耐溫認證：UL94 等級要標試片厚度，並附 UL746B 的電氣與機械耐溫指數。
7. 長期可靠度與釋氣：濕熱（85 °C／85% RH）後的壓縮永久變形數據；光學、繼電器或密閉腔體應用另要 ASTM E595 的 TML／CVCM 釋氣值。加成型鉑金催化的矽膠沒有醋酸釋出，釋氣量低於單液型 RTV；熱固化等級通常又優於室溫固化等級，因為殘餘揮發物會在烘烤時被趕掉。

FAQ：逆變器與儲能 PCS 灌封的 5 個常見問題

儲能 PCS 一定要灌封嗎？

不一定。儲能機櫃常見的做法是「功率模組局部灌封 + 機櫃結構密封」，整櫃灌封反而讓散熱與維修都變難。判斷起點是：這個子模組需不需要被整顆包覆、未來會不會拆。

導熱灌封膠的導熱係數要多高才夠？

先看灌封層在熱通道裡佔多少。熱主要靠冷板與絕緣片走時，灌封膠的導熱係數只要不形成瓶頸即可；反過來，若熱必須穿過灌封層才能到外殼，就得選導熱型（1 W/m·K 以上）並把澆注厚度算進熱阻預算。標稱導熱係數是材料本體值，不等於系統熱阻。

矽膠灌封真的可以拆修嗎？

可以，但要在設計階段就準備。固化矽膠能用刀片切開、換件後重新灌封，新膠能與舊膠層接著（前提是表面清潔）；代價是切口附近的密封性要靠重灌補回。實務建議是在外殼或結構上標示維修開口位置。

為什麼硬質環氧在熱循環下容易開裂？

因為環氧的楊氏模量比矽膠高約三個數量級，CTE 又比銅、鋁高。溫差反覆時，膠體把位移轉成應力灌進焊點與大面積銅平面，疲勞裂紋就從應力集中處開始。緩解方式是控制澆注深度、設計應力消除結構，或直接改用軟質系統。

灌封膠裡的氣泡會怎樣？

氣泡同時是絕緣破口與應力集中源：它會因為內部電弧或表面電痕降低絕緣效果、拉低導熱，也會在氣壓或溫度變化時成為裂紋起點。厚層與高壓應用應做真空脫泡；有安規要求的高壓隔離屏障，製程上通常還要抽檢截面或 X 光。

下一步：把不可讓的條件帶進下一次評審

灌封材料沒有「最好的」，只有在你的溫差、電壓、維修策略與產線條件下「最不勉強的」。把本文的三個維度帶進下一次設計評審：先確認哪一個條件不可讓，再用排序表收斂材料方向，最後把七項資料寫進詢價單——這比先向三家要樣品、再回頭補條件快得多。

需要對照本簇其他高功率場景的選型時，本簇的高功率應用主題頁會按主題彙整相關文章。Ziitek 自 2006 年起生產導熱介面材料與散熱材料，矽膠與環氧灌封膠、導熱絕緣片皆有現售系列；帶著你的母線電壓、溫差與澆注深度，與 Ziitek 工程團隊討論灌封條件。
